Как установить приточно-вытяжную вентиляцию?

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией

Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

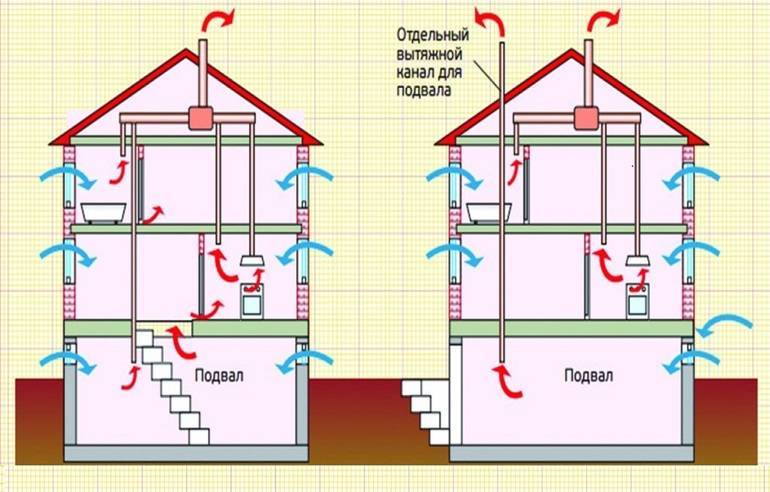

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

• в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3/час;
• если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
• «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м3/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

Пример дизайна

Установка вентиляции в квартире

монтаж приточно-вытяжной вентиляции с рекуперацией SONY DSC

Несколько проще происходит монтаж вентиляции в квартире. Сначала владельцам нужно определиться с типом системы, которую они бы хотели видеть у себя дома:

• приточная;
• вытяжная;
• приточно-вытяжная.

Далее на основании плана квартиры составляется проект вентиляции и подбирается оборудование.

Этапы установки приточной вентиляции

Схема монтажа приточной вентиляции в квартире может несколько изменяться в зависимости от комплектации. Обладая определенными навыками, можно провести монтаж вентиляционной системы своими руками.

Этапы монтажа квартирной вентиляции приточного типа стандартной комплектации:

• выбираем расположение установки;
• обозначаем будущие отверстия;
• штробим отверстия для воздуховода диаметром не менее 12,5 см. Отверстие пробуривают под небольшим углом на улицу, для стека конденсата;
• отмеряем воздуховод нужной длины (толщина стены + крепеж) и отрезаем его;
• устанавливаем воздуховод, снаружи крепим клапан. Ось клапана необходимо совместить с вертикалью;
• запениваем щели между стеной и воздуховодом;
• корпус вентиляционной установки крепим к стене, используя рекомендуемый крепеж;
• вставляем в приточный воздуховод фильтры;
• теперь вставляем калорифер и подключаем его в специальное гнездо;
• снаружи прикрепляем защитную решетку;
• подводим и соединяем электропроводку.

Установка приточного клапана своими руками

стеновой приточный клапан

Простейшая модель приточной вентиляции — клапан, который легко монтировать своими руками.

Такая приточка состоит из следующих компонентов:

• воздуховод из пластика;
• внешний распределитель воздуха;
• фильтр;
• шумоизоляция;
• термоизоляция;
• регулирующий клапан;
• внутренний распределитель воздуха.

Монтаж приточного вентиляционного клапана проводится так:

• выбираем место установки. Лучшее — между батареей отопления и подоконником.
• пробуриваем отверстие для воздуховода с небольшим уклоном в сторону улицы, обычно диаметром около 5 см, вставляем трубу;
• снаружи прикрепляется распределитель и заборное устройство;
• изнутри устанавливается корпус клапана.

Монтаж вытяжной вентиляции своими руками

вытяжной вентилятор

В помещении кухни вытяжка должна охватывать пространство над варочной панелью. При этом нельзя полностью перекрывать вытяжную решетку, расположенную в верхней части стены;
В санузле вытяжное устройство целесообразно запитать от выключателя освещения. Это позволит сэкономить электроэнергию;
В квартирах вентиляция санузла представляет собой один короб, выходящий в общую шахту. Чтобы воздух из ванной комнаты не затягивался в туалет и наоборот, вентиляторы оснащаются обратными клапанами. Это простейшее устройство представляет собой легкую пластинку на горизонтальной оси

Оно позволяет воздуху свободно выходить из помещения, но обратно не пускает;
При выборе вентилятора для ванной комнаты следует обратить внимание на степень защиты от влаги;
Бесшумные модели современных вытяжных вентиляторов используют больше электроэнергии, чем стандартные;
Более надежны и долговечны вентиляторы в корпусе из полиизопропилена (АВС) или акрила.

Принудительная приточная вентиляция

Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.

Так как тема статьи именно приточная вентиляция квартиры, то будем рассматривать именно этот вариант. Как уже было сказано выше, приточная схема – это наличие вентилятора. Поэтому на рынке присутствуют воздушные клапаны, внутри которых установлены небольшой мощности вентиляторы. На фото ниже показаны две разновидности таких устройств: с цилиндрической формой канала и прямоугольной.

Два типа воздушных клапанов с вентиляторами внутри

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:

• надо также перфоратором и коронкой сделать сквозное отверстие;
• установить в него цилиндрической формы клапан;
• заполнить пространство между прибором и стенками отверстия монтажной пеной;
• провести подключение вентилятора к сети питающего тока;
• установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
• изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.

Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.

Кондиционер с приточной вентиляцией для квартиры

Обычные кондиционеры работают так: воздух из помещения прогоняется через фильтр, затем через теплообменник, где он охлаждается, а затем его заново загоняют в комнату. То есть, воздушные массы очищаются, охлаждаются, но не становятся свежими, насыщенными кислородом.

Сегодня производители кондиционеров предлагают модели, в которых установлены небольшие вентиляторы как отдельный элемент, с их помощью свежий воздух загоняется в комнаты квартиры. Конструктивные особенности установки вентиляторов у каждого производителя сильно разнятся, но смысл у всех один. Вентилятор с улицей соединён воздуховодом, который пропускается по тому же каналу, что и все коммуникации сплит-системы.

Необходимо обозначить, что сам вентилятор может быть установлен на улице или внутри дома на корпусе внутреннего блока кондиционера. На фото ниже показан первый вариант с установкой вентилятора на улице, который соединён с комнатой в квартире шлангом.

Кондиционер с подмешиванием свежего воздуха с улицы

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

• Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
• Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
• Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
• Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
• Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Организация поступления свежего воздуха

Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.

Существует несколько вариантов реализации задуманного:

1. Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
2. Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
3. Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.

Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.

Снижение герметичности оконных блоков

Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.

Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.

Монтаж настенной приточной вентиляции

Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.

При установке следует придерживаться последовательности:

1. Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
2. Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
3. Закрепить корпус клапана и установить наружную решетку.

Выбор места крепления устройства должен основываться на следующих показателях:

• наружная решетка должна крепиться легко и безопасно;
• внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
• стационарные приборы отопления могут нагревать поступающий воздух.

Этапы монтажа

Использование вентиляции такого типа актуально в любом помещении – от спальни до кухни. Количество клапанов при этом можно выбрать таким способом:

1. По 1 клапану под каждым окном.
2. По 1 клапану на каждые 15-20 «квадратов» площади.

Для монтажа вентклапана потребуется следующий набор инструментов:

1. Карандаш (маркер, ручка).
2. Перфоратор.
3. Коронка по бетону (диаметр – 60 мм).
4. Сверло по бетону (диаметр – 40 мм).
5. Сверло по бетону (диаметр – 6 мм).
6. Промышленный пылесос (если нет – веник и совок).
7. Полиэтилен (или тряпки) – чтобы застелить место проведения работ.
8. Плотный и прочный полиэтиленовый пакет для мусора.

Установка изделия выполняется над батареей таким образом, чтобы выходное отверстие «смотрело» на ее центр. При этом расстояние от корпуса (а точнее – от выходного отверстия) до радиатора должно быть как минимум 15 см.

Сверление отверстия под воздуховод клапана Домвент

Теперь рассмотрим пошагово сам процесс:

1. Выполняется разметка: к стене в выбранном месте прикладывается корпус.
2. Отмечается центр отверстия под трубу и отверстия под крепежи.
3. Коронкой с диаметром 60 мм стена сверлится на глубину в 7-10 см. Для того, чтобы не засорять пол в помещении – под отверстие следует подставить пакет (или подстелить пленку/тряпки).
4. Сверлом с диаметром 40 мм стена досверливается насквозь.
5. В проделанное отверстие вставляется пластиковая трубка. Снаружи она должна быть вровень с поверхностью стены, изнутри – выступать на 7-10 мм. При необходимости трубу следует обрезать до нужных размеров.
6. На ближний к помещению конец трубки надевается теплоизолятор. Он должен выступать из отверстия примерно на 10 мм, не более. При необходимости лишнее отрезается.
7. С наружной части (с улицы) к трубке приклеивается решетка (выполнять это придется, высунувшись из окна).
8. Сверлом с диаметром 6 мм сверлятся отверстия под крепежи.
9. В отверстия вставляются пробки крепежей.
10. Корпус клапана прижимается к стене и фиксируется саморезами.
11. В корпус устанавливается антимоскитная сетка и уплотнители.
12. Корпус закрывается.

Сама процедура при участии двух человек и наличии вышеупомянутого инструмента в среднем займет около часа. Цена установки вентиляционного клапана Домвент наемными специалистами – обойдется примерно в 2000 рублей.

Уход и чистка

Эксплуатация изделия со временем приводит к тому, что уплотнитель, расположенный внутри корпуса, постепенно загрязняется. Чистить его рекомендуется примерно раз в году. Для этого лучше всего подходит теплое время года – поскольку использование вентклапана прежде всего актуально именно в холодную погоду.

Чтобы очистить шумопоглотитель вентклапана Домвент, требуется снять крышку корпуса, достать уплотнитель и просто несколько раз встряхнуть его, избавляясь от пыли. Как вариант – сделать это можно и пылесосом (что гораздо эффективнее).

Если грязи слишком уж много – можно промыть полифом под слабо текущей водой. В данном случае перед установкой уплотнитель требуется обязательно просушить. После очистки шумопоглотитель устанавливается обратно, и прикрывается крышкой корпуса.

Разобранный корпус клапана Домвент

Помимо избавления от пыли, зимой следует обращать внимание на состояние наружной решетки – при сильных морозах она может обмерзать. Для решения проблемы заслонку клапана требуется полностью закрыть – пока лед полностью не растает

Потребляемая электроэнергия

Схема монтажа вытяжной вентиляции.

Любые установки вентиляционных систем потребляют электричество, но чтобы расход был экономным, перед монтажом важно все рассчитать и распланировать

Внимание таким системам надо уделять в том случае, когда есть калориферы, которые нагревают поступающие воздушные массы до необходимой температуры. Для потребления электроэнергии мало знать мощность установки, следует еще учесть и условия работы, длительность нагрева и другие параметры

Например, работает калорифер только в холодные месяцы, да и то не всегда, а только для подогрева воздушной массы. Значит, работа его не беспрерывная, а периодическая. Это вносит свои коррективы в расчетное значение потребляемой электроэнергии. Чтобы правильно оценить расход электричества для подогрева, надо учесть, какой счетчик установлен, так как днем и ночью используются различные тарифы. Для двухтарифных счетчиков расчет будет немного сложнее, отдельно считается дневной и ночной расход. Формула для расчета потребления электроэнергии для вентиляционной установки:

CSmonth = (ΔTday * L * Сv * PRday * 16 + ΔTnight * L * Сv * PRnight * 8) * Ndays / 1000.

На первый взгляд, все кажется сложным, но на деле расчеты производятся быстро. Для получения результата необходимы такие значения:

1. CSmonth – стоимость всей потребленной за месяц энергии (в рублях).
2. ΔTday, ΔTnight – перепад температуры днем и ночью, для каждого месяца необходимо значения рассчитать отдельно, так как все месяцы отличаются по своим температурным показателям.
3. PRday, PRnight – стоимость энергии для дня и ночи, умножается на значение длительности. Например, для Московского региона – это 16 и 8.
4. Ndays – количество дней каждого календарного месяца.

Все показатели для температур можно получить из любого источника по прогнозу погоды, никаких специальных справочников покупать не надо. Стоимость по тарифам берется, исходя из установленных значений для каждого региона. Полученный в процессе расчетов результат позволит получить довольно точный показатель того, какой именно расход электроэнергии потребуется для установки.

Они дают возможность снизить потребление примерно на 30-50% даже при работе мощного калорифера. Стоимость установки для вентиляции в этом случае увеличивается примерно на 20%, но все затраты на покупку и монтаж окупаются довольно быстро, так как электроэнергия расходуется экономно, когда это необходимо.

Приточно-вытяжная вентиляция необходима для любого дома и квартиры. Без нее просто невозможно устроить нормальный воздухообмен, комфортный микроклимат для внутренних помещений. Монтаж системы делается в зависимости от того, какие именно устройства будут смонтированы, но перед этим в любом случае необходимо произвести расчет. Он покажет, какой расход энергии потребуется, какой тип воздуховодов применять лучше всего.

Как сделать дополнительную вытяжку?

Вентиляция квартир с пластиковыми окнами осложняется тем, что оконные проемы плотно закрыты, что практически полностью исключает доступ воздуха в помещение. Чтобы избежать холода, все окна должны быть плотно закрыты. В результате вентиляция в квартире работает хуже или вообще не выполняет свои функции. Если летом окно можно открыть в режиме вентиляции, то зимой понадобится дополнительная вентиляция.

Сделать это для квартиры своими руками не сложно – просто установите электрические вытяжные вентиляторы в вентиляционные отверстия или установите блок-вентилятор как один из участков системной коробки.

Есть несколько моментов, которые необходимо учитывать при организации вентиляции:

На кухне воздух должен всасываться через капот (специальное “окно” над горелками). Иначе невозможно устранить неприятные запахи. Система должна быть оснащена фильтрами и “нейтрализаторами запаха”, которые время от времени должны заменяться. Вентиляционная схема в любом жилом помещении должна проектироваться с учетом энергосбережения. Например, в туалете и в ванной комнате вентилятор должен быть включен одновременно с включением выключателя. Если вентиляционные отверстия в ванной и туалете подключены, установите грибной клапан, который при необходимости открывается и закрывается

Важно выбрать правильный вентилятор, чтобы обеспечить адекватную вентиляцию для пользователей. При расчете вместимости продукта умножьте площадь кухни на десять, а ванной комнаты – на семь

Рекомендуется разместить мелкую сетку на кухне, чтобы предотвратить проникновение насекомых.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

1. В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
2. При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
3. Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Заключение

Итак, монтаж простых индивидуальных устройств может осилить и домашний умелец. Но сложную канальную систему лучше доверить профессионалам. Качественный монтаж и своевременное обслуживание вентиляции позволят избежать ещё больших трат на ремонт и переделывание огрехов.

Источники

• https://stroyday.ru/remont-kvartiry/ventilyaciya/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
• https://nimal.ru/info/pritochno-vytyazhnaya-sistema-ventilyacii/
• https://www.AirClimat.ru/Pritochno-vytyazhnaya-sistema-ventilyatsii.htm
• https://ventilsystem.ru/ventilyaciya/vidy-sistem/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
• https://www.AirClimat.ru/Montazh-pritochno-vytyazhnoy-ventilyatsii.htm
• https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/pritochno-vytyazhnoj-ventilyacii.html
