Рекомендации по монтажу
При установке устройства любого типа нужно работать аккуратно, чтобы не повредить стекло. Если пойдет трещина на одном листе, поменять его нельзя, придется заказывать новый стеклопакет.
Для монтажа клапана готовят материалы и приспособления:
- установочный шаблон продают в комплекте с клапаном, приобретают отдельно или готовят самостоятельно;
- гарнитуру приточного клапана;
- клей для прокладки, герметик;
- уплотнитель по длине изделия и два куска короче на 3 см;
- саморезы по металлу с мелкой резьбой;
- три заглушки для фиксации клапана.
Необходимые инструменты
Фрезы
Для удаления участка прокладки потребуется строительный нож с выдвижным и сменным лезвием.
Другие инструменты:
- отвертка крестообразная и под прямую шлицу;
- линейка и рулетка;
- уровень, отвес, маркер;
- электрическая дрель и лобзик, сверла по диаметру на 0,5 мм меньше размера саморезов;
- напильник.
В зависимости от способа монтажа может понадобиться ручная фреза для формирования отверстий в коробке окна.
Подготовительные работы
Находят область расположения клапана. Одиночный прибор устанавливают вверху створки, выбирают центральное место. Для этого измеряют длину профиля, полученное значение делят на два, откладывают величину от края.
Дальнейшее положение размечают рулеткой, прочерчивают линии с помощью линейки. Участок выбирают так, чтобы не зацепить при сверлении или фрезеровании край стеклопакета
Важно не ослабить конструкцию профиля
Подготовка металлопластиковой рамы к монтажу клапана включает операции:
аккуратно удаляют резиновую прокладку, участок вырезают ножом;
осторожно вытягивают уплотнитель из паза на профиле.
Если работают по створке, ее лучше снять, открутив петли.
Технология монтажа
Монтаж с фрезеровкой:
- размечают створку, ставят шаблон, по нему делают отверстия;
- размечают контур прорезей, убирают шаблон;
- лобзиком или фрезой формируют пазы между отверстиями;
- закрывают фрамугу, переносят отверстия на раму;
- размечают пазы на коробке шаблоном, повторяют фрезеровку.
С внутреннего бока ставят монтажную панель, окончательно заделывают все элементы, регулируют работу устройства.
Приточное устройство без фрезеровки ставить проще.
- клапан прикладывают к верху фрамуги, отмечают контуры;
- с внутреннего бока линии продолжают до прокладки;
- вынимают уплотнитель, меняют его тем, что идет в комплекте;
- клапан фиксируют саморезами к месту установки.
Необходимость использования
Благодаря современным эластичным и высокопрочным уплотнителям обеспечивается высокая плотность притвора створок пластиковых окон. Необходимую кратность обмена воздуха внутри жилого помещения должна обеспечивать естественная вентиляция, предусмотренная в проектах современных многоэтажных домов.
Для ее полноценного функционирования необходимо поступление в жилые помещения уличного воздуха, чему и препятствуют практически герметично закрытые пластиковые окна.
Нарушение нормативного воздухообмена, вызванное герметичностью оконных конструкций, выполненных из поливинилхлоридного профиля, приводит к избыточной влажности воздуха внутри жилых помещений, а это, в свою очередь, способствует образованию конденсата, появлению спор плесни и грибков, накапливанию в домашней атмосфере избыточного числа вредных и токсичных газов.
Прибегая к обычному проветриванию жилого помещения, квартировладелец сводит на нет все преимущества пластиковых оконных конструкций.
При установке стандартного пластикового окна:
- Нарушается шумоизоляция помещения.
- Появляющиеся сквозняки представляют опасность для здоровья.
- Уплотнители и запоры подвержены ускоренному износу.
- Ухудшение теплоизолирующих характеристик приводит к увеличению затрат на отопление.
Установка клапана
Рассмотрим варианты монтажа оконного проветривателя:
Установка без сверления:
- Определение места установки приспособления. Его устанавливают на подвижную створку окна. На данном этапе следует примерить устройство, затем открыть и закрыть окно. Клапан не должен упираться в откос. Если проветриватель ударяется об откос, целесообразно выбрать иное место для установки. Как альтернатива, это может быть верхняя боковая часть створки.
- Выполнение разметки на участке, где будет установлен клапан. Устройство прикладывают к месту монтажа, затем при помощи ножа выполняют подрез уплотнителя по бокам приспособления. Убирают проветриватель и удаляют часть уплотнителя.
- Установка конструкции на окно. Перед монтажом необходимо тщательно очистить участок, где планируется монтаж устройства. Для этого створку протирают, очищают от пыли. В выемки окна размещают уплотнительные прокладки и дюбели. С проветривателя удаляют желтую предохранительную плёнку и устанавливают на определённое место. В процессе работы все крепежные элементы устройства должны плотно соприкасаться с дюбелями, иначе при вкручивании самонарезающих шурупов приспособление может сдвинуться и повредить клеящую ленту. Посредством саморезов фиксируют приспособление и устанавливают вспомогательные уплотнители длиной 16 см в зазоры между крепежами. В завершение к оконной раме напротив проветривателя вырезают уплотнитель стеклопакета и вместо него монтируют уплотнитель длиной 35 см, который идёт в комплекте с проветривателем.
Монтаж с фрезеровкой:
- Определяем место установки устройства.
- На створке удаляем часть уплотнителя длиной 35 см. Для этого приспособление приставляют к створке, и отмечают границы.
- На месте вырезанного уплотнителя помещают уплотнитель, входящий в комплект конструкции.
- На створке помечают место для фрезеровки и высверливают на расстоянии 12 см друг от друга 2 отверстия глубиной 1,5 см.
- Снимают защитную пленку с уплотнителя и устанавливают устройство.
- Посредством саморезов прочно фиксируют приспособление к створке.
Как известно, стоимость того или иного устройства зависит от множества факторов – это изготовитель, вид изделия, регион, а также стоимость доставки.
Так, в среднем цена климатического клапана Air Box Comfort составляет 540-900 рублей.
Клапан Air Box Comfort S обойдется в 320-550 рублей.
Что учитывается при установке?
Для эффективной работы учитывается не только разница температур, особенности помещения и т.д., но и правильность монтажа. Установка выполняется только человеком, который знает все аспекты или знаком с основами. Если пользователь не имел опыта в этой сфере, то собирать изделие самостоятельно не рекомендуется, несмотря на легкость работ. Ведь для осуществления этого процесс требуется тщательно соблюдать требования и выполнять каждый шаг в соответствии с инструкцией. Например, для установки щелевого клапана потребуется:
- Устранить небольшой кусочек уплотнителя, который присутствует на раме. Удаляется конкретное значение, весь верхний уплотнитель снимать нельзя, если этого не требует конструкция прибора.
- Устанавливается новый уплотнительный элемент, который в разы тоньше;
- При помощи саморезов осуществляется фиксация оборудования.
Профессионалы могут выполнить монтаж другим способом. Вытащить старое стекло и установить новое, которое будет меньшего размера. В месте, где образуется щель, устанавливается приточная конструкция. Этот способ требует больших денежных затрат, поэтому применяется только в том случае, когда человек планирует провести полную замену окон.
Пластиковые окна или естественная вентиляция. Что лучше?
До появления пластиковых окон, в зданиях осуществлялась естественная вентиляция. В помещение свежий воздух поступал, главным образом, через щели в окнах и через вытяжки, установленные на кухне и в санузлах.
Но, желая решить проблемы снижения теплопотерь, проникновения излишнего шума и скрытности от посторонних взглядов, современные здания повсеместно стали оснащаться герметичными пластиковыми окнами.
Герметичность конструкции пластикового окна, нарушила систему естественной циркуляции и поступления свежего воздуха. При этом, если не вносить изменения в систему вентиляции, в помещениях с установленными стандартными ПВХ окнами резко увеличивается влажность, становится душно. Такой расклад вещей не лучшим образом может сказаться на здоровье человека, длительное время пребывающего в остекленном пластиком помещении.
Для создания благоприятного микроклимата помещение нуждается в периодическом проветривании. Для этого частенько приходится открывать створки – совершать действие, которое неминуемо возвращает в дом пыль, шум и сквозняки, от которых первоначально и было призвано защищать установленное пластиковое окно.
Модели клапанов Air Box
На сегодняшний день, приточный клапан Air Box изготавливается в трех вариантах, которые отличаются по варианту установки и производительности:

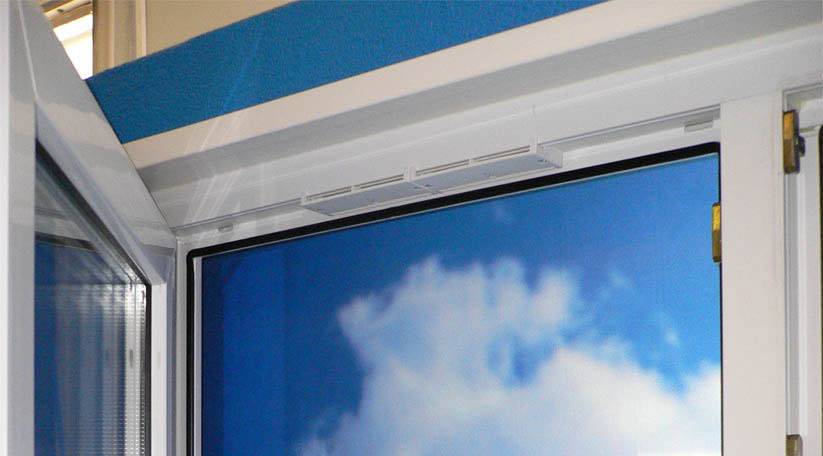

- Аirbox Сomfort. Эта модель может быть установлена как непосредственно на створку, так и с дополнительной фрезеровкой рамы. Фрезеровка позволяет расширить вентиляционный канал и во много раз увеличивает производительность устройства, однако пользуются таким способом крайне редко, поскольку и стандартной установки достаточно для обеспечения качественной вентиляции. Клапан, как и остальные модели, имеет белый цвет, что делает его практически не заметным на окне. Цена клапана 9,7 долларов, а с установкой сумма увеличивается до 23 долларов.
- Airbox Comfort S. Клапан Air Box Comfort с буквой S устанавливается только с фрезеровкой и предназначен для закрытого типа окон, а также окон, которые нельзя поставить на режим проветривание. Регулировка потока осуществляется вращающейся ручкой на корпусе клапана. Стоимость клапана без установки 13 долларов.
Принцип действия приточного клапана

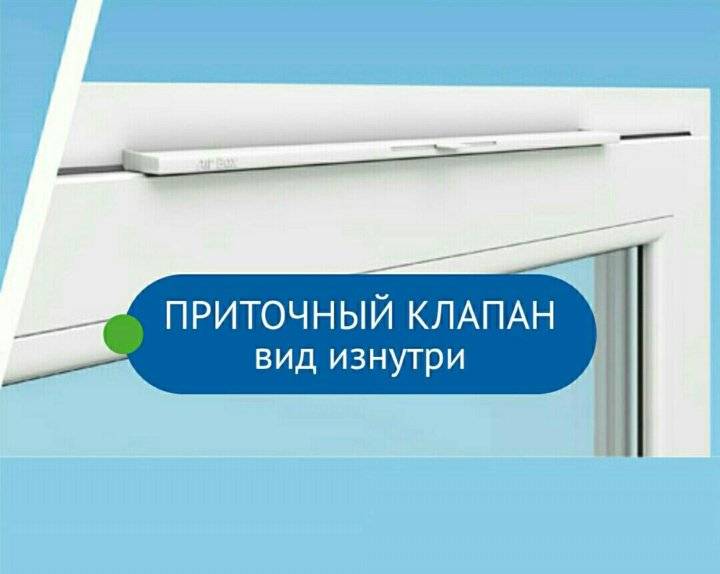

Внешне он выглядит, как небольшая горизонтальная планка, монтируемая в верхнюю часть створки. Чтобы понимать, как функционирует приспособление, необходимо узнать механизм его работы. Изделие состоит из:
- внешней части;
- телескопического канала;
- внутренней части.
Часть, которая забирает воздух, располагается на наружной стороне оконной рамы. Над ней всегда размещают защитный козырек, прикрывающий клапан от непогоды. Вентиляционный канал пролегает через раму и встраивается в корпус окна. Регулировочная часть располагается внутри помещений, она комплектуется форсункой с механизмом регулировки пропускной способности.

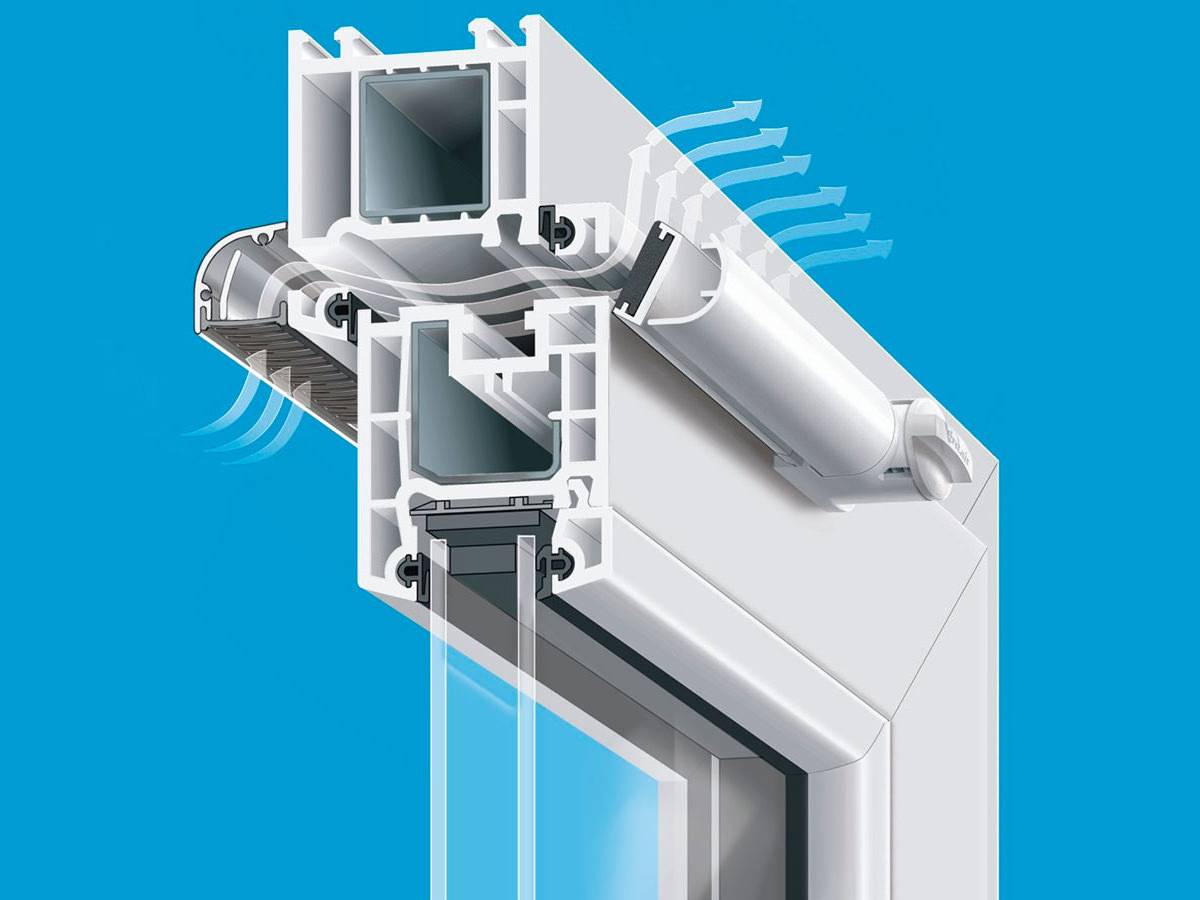

Суть работы клапана заключается в засасывании воздушных масс внутрь помещения, а также выпуске теплого воздуха из квартиры через вытяжные вентиляционные каналы. Сама циркуляция происходит из-за различия давления между двумя средами. Клапан будет работать самостоятельно, при наличии температурных показателей за окном не выше +5 градусов, поэтому летом его эксплуатация возможна при условии принудительной вытяжки.
Достоинства систем и особенности клапанов
Сегодня, специально для установки на пластиковые окна, промышленность выпускает приточные клапана серии «Air-Box», которые имеют повышенную шумозащиту и полностью устраняют негативные последствия установки пластиковых окон:
- Клапанные системы имеют современный дизайн, надежную конструкцию и небольшие габариты.
- Устройства «Air-Box» позволяют осуществлять регулировку объема притока свежего воздуха жителями квартиры.
- Монтаж клапанов может осуществляться как с фрезеровкой оконного профиля, так и без нее.
- Характеристики клапанных систем приточной вентиляции полностью соответствуют регламенту организации воздухообмена в квартирах многоэтажных зданий и строительным нормам и правилам, введенным в действие в 2003 году – «Отопление, вентиляция и кондиционирование».
В настоящее время, на российском рынке вентиляционных систем, наибольшее распространение получили три вида изделий «Air-Box» – «Standart», «Comfort» и «Comfort-S». Все они позволяют повысить комфортность проживания, устраняют недостатки пластиковых окон и способствуют формированию оптимального микроклимата и создания более экологичной среды обитания.
Они отличаются производительностью, способом и местом установки. Модели «Air-Box Comfort» предназначены для установки в центральной части верхней оконной фрамуги.
Принцип работы всех трех модификаций клапанов одинаков и не требует сложных работ по переоборудованию оконных систем:
- На месте демонтированных элементов стандартных уплотняющих элементов оконной конструкции, устанавливается корпус клапана, выполняющий функцию уплотнителя.
- Уличный воздух через каналы клапана, естественным путем попадает внутрь помещения.
- Для регулировки притока воздуха служит заслонка, которая специальной ручкой в большей или меньшей степени перекрывает рабочее сечение воздушного канала.
Рассмотрим более подробно конструктивные особенности каждой модели и специфику их монтажа и эксплуатации.
«AirBox-Standart»
Имеет наименьшую производительность и предназначен для установки на окна, в помещении где не требуется высокая эффективность вентиляции. Он достаточно просто встраивается на место демонтированных уплотнителей и обеспечивает саморегулирование поступления воздушного потока с улицы.
Клапанный механизм состоит из двух отдельных частей, каждая из которых рассчитана на определённую величину давления. При увеличении ее уровня свыше предусмотренного, клапанная заслонка автоматически зарывается.
Однако, большинство изделий адаптированы для монтажа на поливинилхлоридный профиль «REHAU» или «KBE».
Клапан «Air-Box Comfort» может быть установлен в двух вариантах:
- С фрезеровкой (высверливанием) оконного профиля, при которой не требуется наращение целостности уплотнителя.
- «Безфрезеровочный» вариант монтажа аналогичен установке клапанной системы «Standart».
В первом варианте, в оконном профиле фрезеруется сквозное отверстие размерами 160,010,0 миллиметров, которое играет роль воздушного канала и вдвое увеличивает производительность вентиляционной системы.
Однако по отзывам пользователей, обычная установка (без фрезерования отверстия) вполне обеспечивает нужный уровень воздухообмена в жилом помещении.
«Air-Box Comfort-S»
Предназначен для установки на глухие окна, не имеющие открывающихся створок или фрамуг. Для его работы требуется наличие сквозных отверстий в оконном профиле.
Регулировка производительности производится путем перекрытия заслонкой поперечного сечения воздушного канала.
Выполнить установку устройств «Comfort-S» своими руками достаточно затруднительно, поэтому эти изделия или устанавливаются в заводских условиях, при изготовлении окон, или их монтаж осуществляется силами специализированных организаций.
Прежде, чем остановить свой выбор на этой модификации, следует знать некоторые особенности ее монтажа и эксплуатации:
- При сверлении и фрезеровании поливинилхлоридного профиля, ослабляется прочность и жёсткость всей оконной конструкции.
- При фрезеровке нарушается герметичность камеры профиля, что может привести к коррозии и ослаблению армирования.
- При остановке моделей «Comfort-S» для защиты отверстий, выходящих наружу, имеется возможность установки дополнительного защитного козырька, который предотвращает попадание осадков внутрь высверленных отверстий.
Видеоматериалы об устройстве и монтаже приточных клапанов
Интересный и полезный видеоролик о приточном клапане на пластиковые окна AERECO. Обзор устройства и подробная инструкция по монтажу:
Кратко о значении приточной вентиляции от производителя AIR BOX:
https://youtube.com/watch?v=EwYaG6p2O5o
Видеоинструктаж по установке своими руками:
Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля. Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:
https://youtube.com/watch?v=Da9znj7-1PE
Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.
Как изготовить приточный клапан в стену своими руками
Для изготовления простого устройства потребуются:
Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.
Слишком большой диаметр может привести к значительным теплопотерям
- С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
- Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
- Следом в трубку вставляется поролоновый фильтр.
- Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.
Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать
Статья по теме:
Проблемы вентиляции помещений последних этажей.
Очень во многих домах жильцы сталкиваются с не работающей вентиляцией на последних, а иногда и предпоследних этажах. Почему это происходит? Причины? Физика процесса? Как узнать будет ли работать клапан в вашем случае? Ответы на эти и другие полезные вопросы найдёте на странице вентиляция окон. В многоэтажных домах построенных после 2000 года, такая проблема последних этажей встречается значительно реже. В офисных зданиях, бизнес центрах, промышленных помещениях реконструированных под жилые и офисные помещения — непредсказуемо, всё зависит от выполненных работ по устройству вентиляции и от расположения помещений внутри здания. Но в любом случае начинать поиск решения проблемы следует с установки оконного клапана. А учитывая стоимость, простоту установки и обратимость выполненных работ с клапана Air-Box Comfort.
Лучшие устройства с механическим контролем
Vents ПО 400
Надежная модель, которая обеспечивает постоянный приток воздуха в жилых помещениях. Благодаря качественной конструкции изделие прослужит свыше 5 лет. Устанавливается на окна различных размеров, что позволяет произвести монтаж не только в квартире, но загородном доме или офисе. Прибор состоит из трех частей: наружный козырек, фильтр, внутренняя решетка. Регулировка осуществляется вручную.
Средняя цена – 760 рублей.
Vents ПО 400
Достоинства:
- Небольшая стоимость;
- Хорошая производительность;
- Удобное управление;
- Сборка.
Недостатки:
Airone КИВ 125/1000
Метровая конструкция предназначена для размещения внутри стен. Производительность – 50 м3 в час, что позволяет использовать изделие в производстве. С внешней стороны продукт закрывается металлической решеткой со встроенной сеткой. Контроль потока осуществляется при помощи специального регулятора, который присутствует на оголовке.
Средняя цена – 1 900 рублей.
Airone КИВ 125/1000
Достоинства:
- Высокая производительность;
- Простая установка, не требующая демонтажа окна;
- Антимоскитная сетка;
- Прочность.
Недостатки:
Air-Box Comfort
Хорошая модель, которая подойдет для установки в офисные и жилые помещения. Обеспечивает пользователя постоянным потоком свежего воздуха. Существует два варианта монтажа: с повышенной пропускной способностью или с увеличением звукоизоляционных свойств. Какой вариант выбрать – каждый решает исходя из особенностей расположения окна. Корпус изготавливается из прочного пластика, для удобства присутствует фильтр, который не позволит проникнуть пыли и пуху.
Средняя стоимость – 600 рублей.
Air-Box Comfort
Достоинства:
- Хорошая пропускная способность;
- Долговечность;
- Цена;
- Простой монтаж без фрезеровки.
Недостатки:
Рейтинг лучших приточных клапанов на 2022 год
Для ПВХ-конструкций
2-ое место: Air-Box Comfort
Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Китай |
| Ширина, мм | 44 |
| Высота, мм | 20 |
| Длина, мм | 355 |
| Вес, грамм | 75 |
| Цена, рублей | 500 |
Air-Box Comfort
Преимущества:
- Монтаж не требует фрезеровки окна;
- Уверенная защита от образования грибка и плесени;
- Поддержание нормативной циркуляции воздушных масс.
Недостатки:
Необходимость замены типового уплотнителя в окне на специальный.
1-ое место: Aereco EFM 1289
Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Франция |
| Ширина, мм | 50 |
| Высота, мм | 25 |
| Длина, мм | 390 |
| Вес, грамм | 120 |
| Цена, рублей | 1200 |
Aereco EFM 1289
Преимущества:
- Демократичная цена;
- Большой угол открытия заслонки;
- Увеличенная толщина.
Недостатки:
При инсталляции потребуется дополнительная фрезеровка окна
С регулируемой подачей
2-ое место: Maico ALD 125/125 VA
Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.
Maico ALD 125/125 VA
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Воздухообмен, куб.м./час | От 30 до 125 |
| Воздушный фильтр | G-2 |
| Диаметр, мм | 125 |
| Глубина, мм | 500 |
| Цена, рублей | 11000 |
Преимущества:
- Хорошая комплектация набора;
- Элегантный внешний вид;
- В конструкции применены звукоизолирующие материалы.
Недостатки:
Малая обслуживаемая площадь – 30 квадратных метров
1-ое место: Вентс ПС 101
Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Украина |
| Воздухообмен, куб.м./час | 45 |
| Воздушный фильтр | G-3 |
| Диаметр, мм | 103 |
| Глубина, мм | 305 |
| Цена, рублей | 1700 |
Вентс ПС 101
Преимущества:
- Экологичный и компактный корпус;
- Улучшенный фильтр;
- Тихая работа.
Недостатки:
Изоляция в комплект не входит, приобретается отдельно
С механической вентиляцией
2-ое место: КПВ-125 (КИВ-125)
Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф5 |
| Габариты, мм | 400х200х100 |
| Диаметр, мм | 133 |
| Цена, рублей | 2500 |
КПВ-125 (КИВ-125)
Преимущества:
- Демократичная цена;
- Сравнительно легкий процесс монтажа для специалиста;
- Отлично борется с конденсатом.
Недостатки:
Внешний вид может дисгармонировать с интерьером.
1-ое место: Vakio Kiv
Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф6 |
| Габариты, мм | 470х222х94 |
| Диаметр, мм | 132 |
| Цена, рублей | 4900 |
Vakio Kiv
Преимущества:
- Отличное соотношение в категории «цена/качество»;
- Сверх тихий режим работы вентилятора;
- Гарантированное отсутствие сквозняков.
Недостатки:
Не обнаружено
Конструкция и принцип работы клапана
Air Box – это воздушный клапан, изготовленный российским производителем. Основным назначением устройства является обеспечение воздухообмена в помещении при закрытом окне. Также он выступает в роли своеобразного фильтра.
В комплект вентиляционного приточного клапана входит:
- корпус, состоящий из пластика, который монтируется на створке окна и выводится в помещение;
- комплект сменных уплотнителей, которые устанавливаются вместо стандартных уплотнителей окна;
- крепеж.
Вследствие того, что обычный уплотнитель заменяется на более узкий, создается небольшой зазор между рамой окна и створкой, в который и проникает воздух с улицы.
Наверху к створке прикрепляется клапан, на корпусе которого установлен механизм регулирования (он отличается у разных моделей), который управляется вручную. Он изменяет степень открытия и закрытия окна. Таким образом, в помещении происходит естественная вентиляция воздуха.
Движение воздуха происходит от окна в сторону вентиляционной шахты или вытяжки. Поток воздуха направляется вверх по приточному клапану, поэтому в комнате не будет сквозняка и резкого понижения температуры.
Самостоятельная установка
При наличии определенных слесарных навыков и минимального набора инструментов (электродрель, сверла, отвертки, плоскогубцы), сделать это несложно.
Последовательность установки следующая:
- Наиболее просто установить изделие категории «Standart», производя последовательно следующие операции:
- Подобрать на оконном переплете подходящее, свободное от фурнитуры место.
- Закрепить изделие на раме при помощи входящих в продажный комплект саморезов.
- Заменить типовые оконные уплотнители более узкими, входящими в комплект приобретенного изделия.
- Проверить свободное (без заеданий) открывание-закрывание заслонки.
- Установка клапана «Comfort» без фрезерования рамы не отличается от ранее рассмотренного варианта. При монтаже устройства с фрезерованием, последовательность операций следующая:
- В верхней части оконного переплета выбирается место для установки устройства.
- Удаляют стандартный уплотнитель на окне на длине 350,0 миллиметров.
- Согласно монтажной инструкции сверлятся (фрезеруются) отверстия.
- Удаляют защитную пленку с уплотняющих элементов клапана.
- Устанавливают устройство на место, используя для крепления пластиковые дюбеля, заведенные в оконный профиль и саморезы.
- Установка клапана «Comfort-S» проводится аналогично, только место установки можно выбрать произвольно.
Выбор и установка клапана Air Box Comfort
Несомненным преимуществом монтажа пластиковых окон является повышение степени шумоизоляции и снижение потери тепла. Однако непроницаемость способствует запотеванию стекол и размножению патогенной микрофлоры.
Одним из способов решения этой задачи является оснащение окон клапаном Air Box, обеспечивающего самовентиляцию и уменьшающего вероятность возникновения влаги на окнах. Вентиляционный клапан для пластиковых окон
Оконный проветриватель изготавливается из пластика, он представляет собой корпус, имеющий 2 или 3 крепежные петли и регулировочной ручки для естественного воздухообмена. В комплект также входят уплотнители, они используются вместо тех, которые снимаются с оконной рамы в процессе установки устройства.
Сегодня на рынке представлены несколько вариантов клапанов:
- Air Box Comfort. Этот вид приспособления может быть монтирован непосредственно на оконную фрамугу, а также с фрезерованием профиля. При выборе последнего способа установки внешний вид окна сохраняется в первичном виде, при этом дает возможность расширить вентиляционный канал. Конструкция системы не осложняет установку защитной сетки от насекомых. Модель совместима с любыми типами поворотных и поворотно-откидных окон из поливинилхлорида независимо от марки оконного профиля.
- Air Box Comfort S. Монтаж системы данного вида выполняется посредством фрезеровки. Модель предназначена для закрытого типа окон, и окон, на которых отсутствует возможность применения режима проветривания. Принцип работы приспособления заключается в том, что поток свежего воздуха проникает сквозь отверстие, выполненное посредством фрезеровки оконной рамы, а затем через воздуховод, расположенный напротив пенетрирующего отверстия, воздушный поток проникает в помещение. Регулировка потока воздуха осуществляется при помощи вращающейся ручки на корпусе устройства.
К преимуществам использования проветривателя следует отнести:
- Отсутствие сквозняков.
- Создание комфортного микроклимата в помещении, при этом не переохлаждая его.
- При притоке воздуха конструкция устройства не пропускает пыль.
- Уменьшение уровня влажности в помещении.
- Возможность регулировки потока воздуха посредством вращения ручки, а также полное закрытие клапана.
Создание комфортного микроклимата в помещении, при этом не переохлаждая его
Виды и параметры
Модельный ряд Air Box на данный момент включает три серии изделий:
- Air Box Standart.
- Air Box Comfort.
- Air Box Comfort S.
Серии отличаются между собой как способом монтажа, так и параметрами и частично – внешним видом.
Помимо клапанов, отдельно можно докупить шумозащитный козырек, который монтируется над входным отверстием. Располагаться он может как снаружи, на улице (на раме), так и внутри (на наплаве рамы).
Теперь разберемся с характеристиками каждой серии более детально.
Серия Air-Box Standart
Приточки этой серии представляют собой два клапана белого цвета, которые устанавливаются рядом друг с другом. В комплекте идет 2 отрезка уплотнителя разной длины и 4 самореза.
Задачей модели является предотвращение возникновения конденсата на герметичных пластиковых окнах. Вентиляционный Air Box Standart устанавливается без фрезеровки отверстий – его монтаж осуществляется посредством замены оконного уплотнителя на более узкий.
Клапан Air Box Standart на раме
В результате между створкой и рамой создается небольшой зазор, по которому свежий воздух проходит до клапана, а через него – в комнату, двигаясь вверх. При прохождении по каналу воздушный поток частично нагревается (из-за теплообмена с рамой и створкой).
Внутри клапана установлены подвижные заслонки, задачей которых является предотвращение сквозняка. При безветренной погоде или легком ветре они полностью открыты.
При усилении ветра заслонка начинает прикрываться, вплоть до полного закрытия клапана – для того, чтобы не создавать сквозняк в комнате и предотвратить обмерзание клапана.
Приточки типа Air-Box Standart выпускаются в трех вариациях, каждая из которых – совместима с оконными профилями различных типов:
Для ознакомления приведем и таблицу совместимостей:
| Оконная система | Модель клапана |
| Adeplast | VA |
| Aluplast | VA |
| ARtec PAD | VA |
| Brushbox | VA |
| Brugmann | VA |
| DIMEX | VA |
| LAOUMAN | VA |
| LG Chem | VA |
| Montblanc | VA |
| PIMAPEN | VA |
| REHAU | VA |
| ROPLASTO | VA |
| Schuco Corona | VA |
| SOK | VA |
| TROCAL | VA |
| Veka | VA |
| Тантроникс | VA |
| Wintech | VA |
| Winhouse | VA |
| Weltplast | VA |
| PROPLEX | KR |
| PLAFEN | KR |
| Novotex | KR |
| KOMMERLING | KR |
| КВЕ | KR |
| GEALAN | KR |
| FUNKE | KR |
| EXPROF | KR |
| DECEUNINCK | TF |
Теперь ознакомимся с характеристиками климатических клапанов Air-Box этой серии:
Корпус клапана KR, Ш х Г х В, мм (2 х 125) х 43 х 14
Корпус клапана VA, Ш х Г х В, мм (2 х 125) х 32 х 13
Корпус клапана TF, Ш х Г х В, мм (2 х 125) х 26 х 11
Длина первого отрезка уплотнителя, мм 245
Длина второго отрезка уплотнителя, мм 250
Диаметр самореза, мм 3.9
Приток воздуха, м³/ч (перепад – 10 Па) 4.8
Шумоизоляция, дБ 32
