Как происходит установка приточного клапана на окно?

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

  1. Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

  1. В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
  2. Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
  3. На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
  4. В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
  5. С наружной стороны нужно установить воздухозаборник.
  6. Становить створку на место.
  7. Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
  8. Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

  1. Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
  2. Из комплектации устройства в полученный вырез приклеить прокладку.
  3. В сам уплотнитель вставляются заглушки.
  4. Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
  5. Ввинтить саморезы, через кронштейны.
  6. В паз под кронштейнами установить уплотнитель.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

  • вывести лишнюю влажность и запахи на улицу;
  • создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

  • сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
  • уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Регулировка и эксплуатация


Датчик влажности помогает регулировать воздухообмен через приточный клапан

Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

  • Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
  • Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

  • Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
  • Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
  • Для очистки запрещено использовать агрессивные химические средства.
  • Воздушные фильтры следует периодически менять.
  • При проведении ремонтных работ клапан защищают от пыли.

Виды вентиляционных клапанов, устанавливаемых на окна

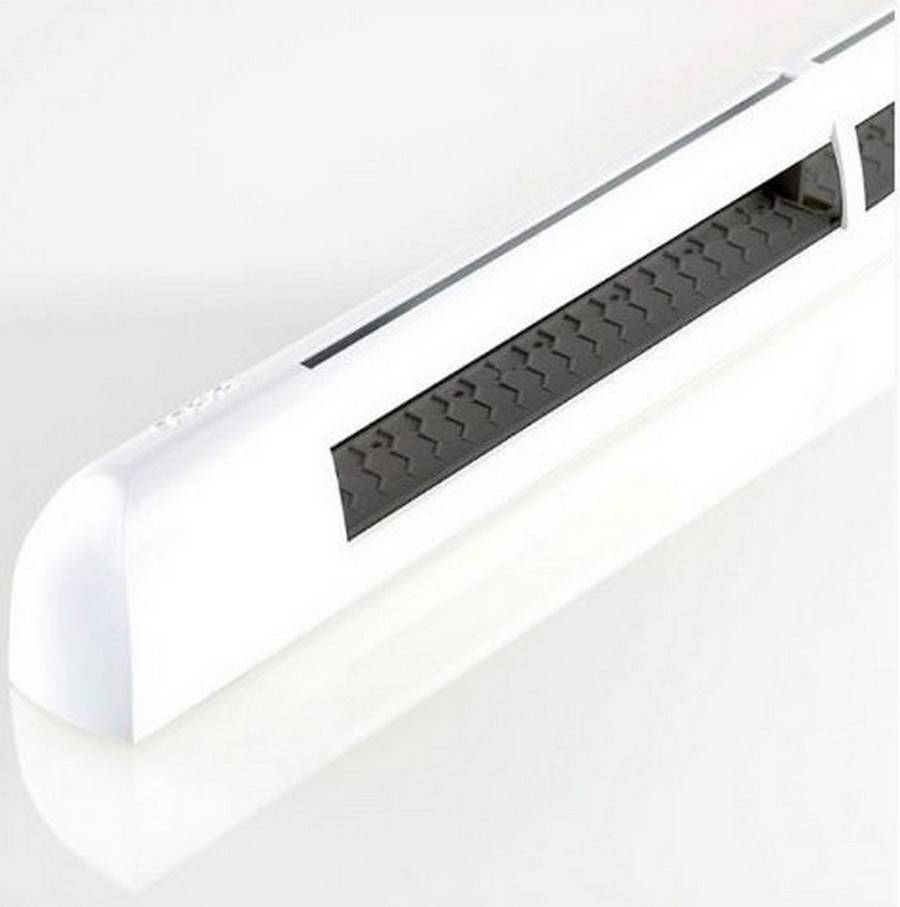

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

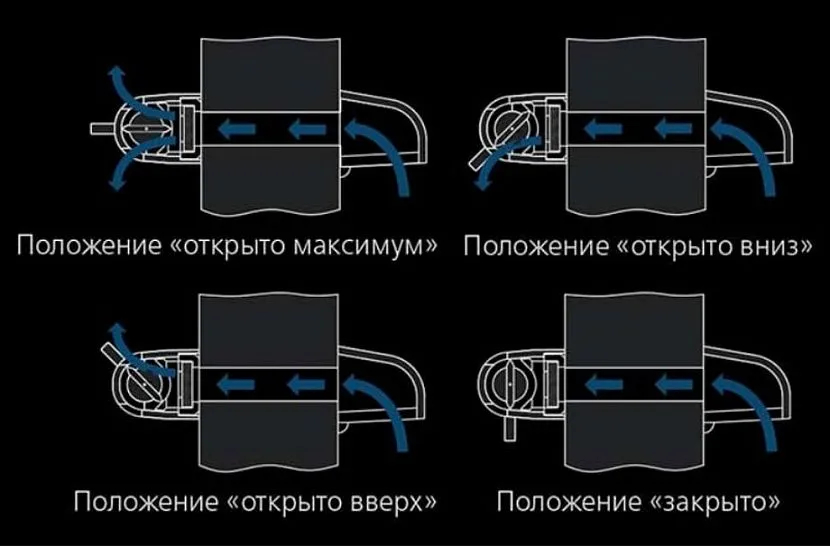

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

  • пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
  • уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
  • эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
  • механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
  • место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
  • способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Особенности регулировки клапанов

При установке клапанов на окна ПВХ необходимо обеспечить качественную вентиляцию. Один из способов это сделать – регулировка интенсивности поступления воздуха. В этих устройствах применяются два варианта:

  • Поступление за счёт разности давлений снаружи и внутри. Владелец решает, какой объём воздуха должен поступать. В этом случае нужная интенсивность работы устанавливается автоматически в зависимости от атмосферных условий.
  • В системах, где в квартире присутствует датчик влажности, ширина отверстия, которую имеет клапан вентиляционный для пластиковых окон, может меняться. Она увеличивается при наличии значительного содержания пара и уменьшается тогда, когда воздух становится суше.

Отсутствие регулировки частично компенсируется бюджетной стоимостью устройств. При использовании автоматического управления цена за клапан станет значительно выше.


Регулировка доступа воздуха через клапанИсточник otivent.com

Приточный клапан для пластиковых окон: для чего необходим?

Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывной циркуляции. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.

Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.

Вентиляционная фурнитура евроокон состоит из нескольких элементов:

  • профили с вентиляционными отверстиями;
  • ограничители открывания;
  • уплотнители с воздухопроницаемой прокладкой;
  • шпатик, оснащенный регулирующим механизмом.

Проблема доступа воздуха может быть решена постоянным проветриванием.

Тем не менее, обозначенная методика недоскональная:

  • потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
  • распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
  • в холода и во время осадков обеспечить проветривание будет сложнее.

Уход

Чистка выполняется каждые полгода. Внутренности достаточно пропылесосить, поверхность протереть влажной тряпкой. Разбирать не рекомендуется, как и мочить, использовать для мытья химические средства.
Во время ремонта в комнате устройство защищают от пыли и мусора, для этого его заклеивают строительным скотчем.
На зиму клапан теплоизолируют, следят, чтобы он не перекрывался полностью

Если прибор с воздушным фильтром, его при необходимости меняют, летом замену выполняют чаще.
Важно соблюдать все рекомендации производителя, указанные в инструкции, не перекрывать поток воздуха посторонними предметами, вовремя его чистить.

пластиковое окно

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

  • сам клапан в комплекте;
  • канцелярский нож;
  • отвертка или шуруповерт;
  • линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

Рекомендуем вам еще:

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

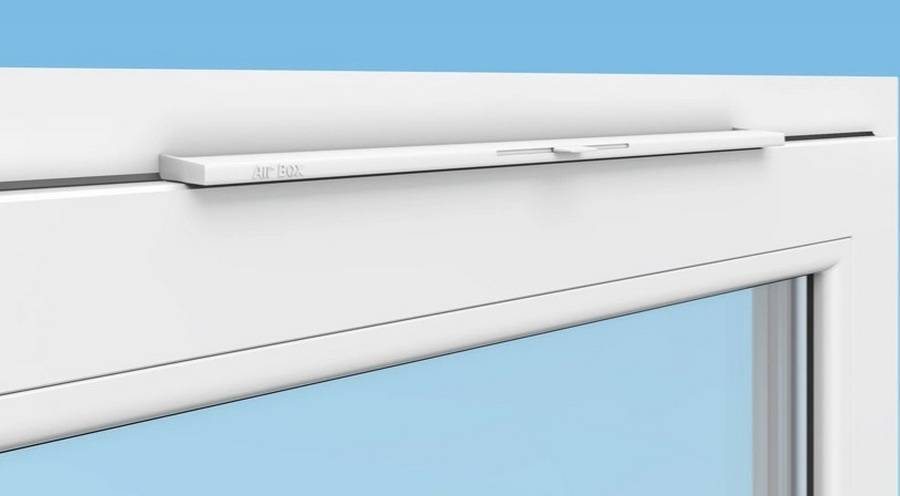

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

НаименованиеПоказатель
Страна-изготовительКитай
Ширина, мм44
Высота, мм20
Длина, мм355
Вес, грамм75
Цена, рублей500

Air-Box Comfort Преимущества:

  • Монтаж не требует фрезеровки окна;
  • Уверенная защита от образования грибка и плесени;
  • Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

НаименованиеПоказатель
Страна-изготовительФранция
Ширина, мм50
Высота, мм25
Длина, мм390
Вес, грамм120
Цена, рублей1200

Aereco EFM 1289 Преимущества:

  • Демократичная цена;
  • Большой угол открытия заслонки;
  • Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

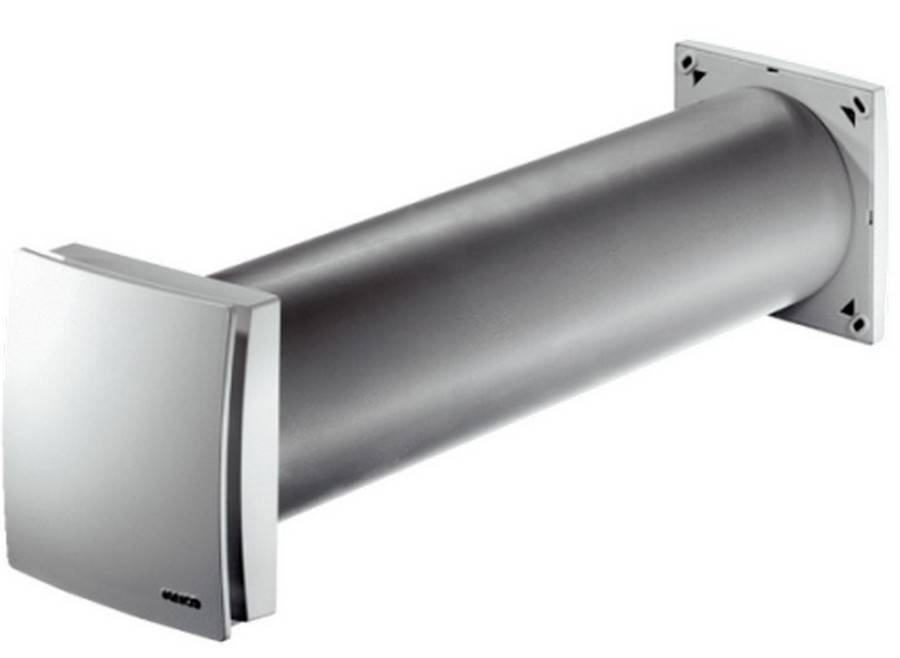

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

НаименованиеПоказатель
Страна-изготовительГермания
Воздухообмен, куб.м./часОт 30 до 125
Воздушный фильтрG-2
Диаметр, мм125
Глубина, мм500
Цена, рублей11000

Преимущества:

  • Хорошая комплектация набора;
  • Элегантный внешний вид;
  • В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

НаименованиеПоказатель
Страна-изготовительУкраина
Воздухообмен, куб.м./час45
Воздушный фильтрG-3
Диаметр, мм103
Глубина, мм305
Цена, рублей1700

Вентс ПС 101 Преимущества:

  • Экологичный и компактный корпус;
  • Улучшенный фильтр;
  • Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

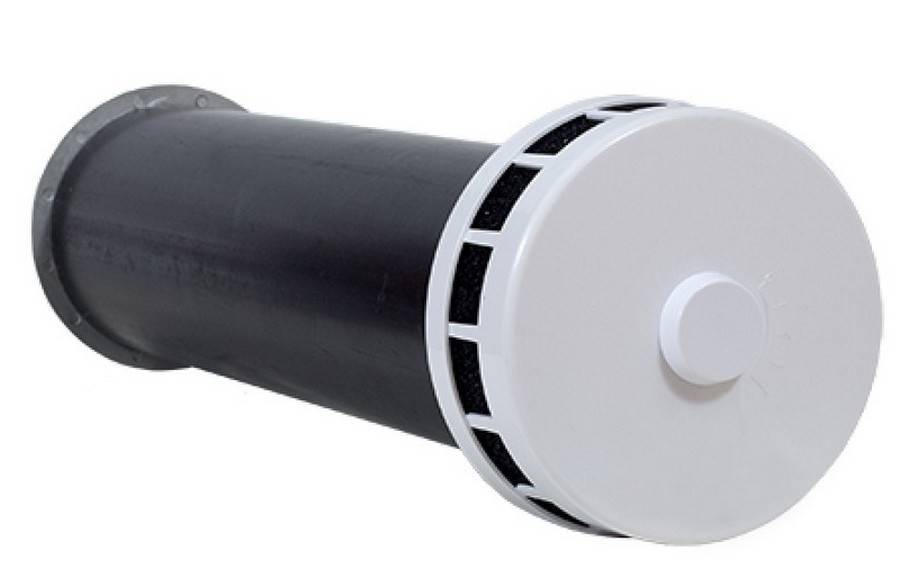

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ5
Габариты, мм400х200х100
Диаметр, мм133
Цена, рублей2500

КПВ-125 (КИВ-125) Преимущества:

  • Демократичная цена;
  • Сравнительно легкий процесс монтажа для специалиста;
  • Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

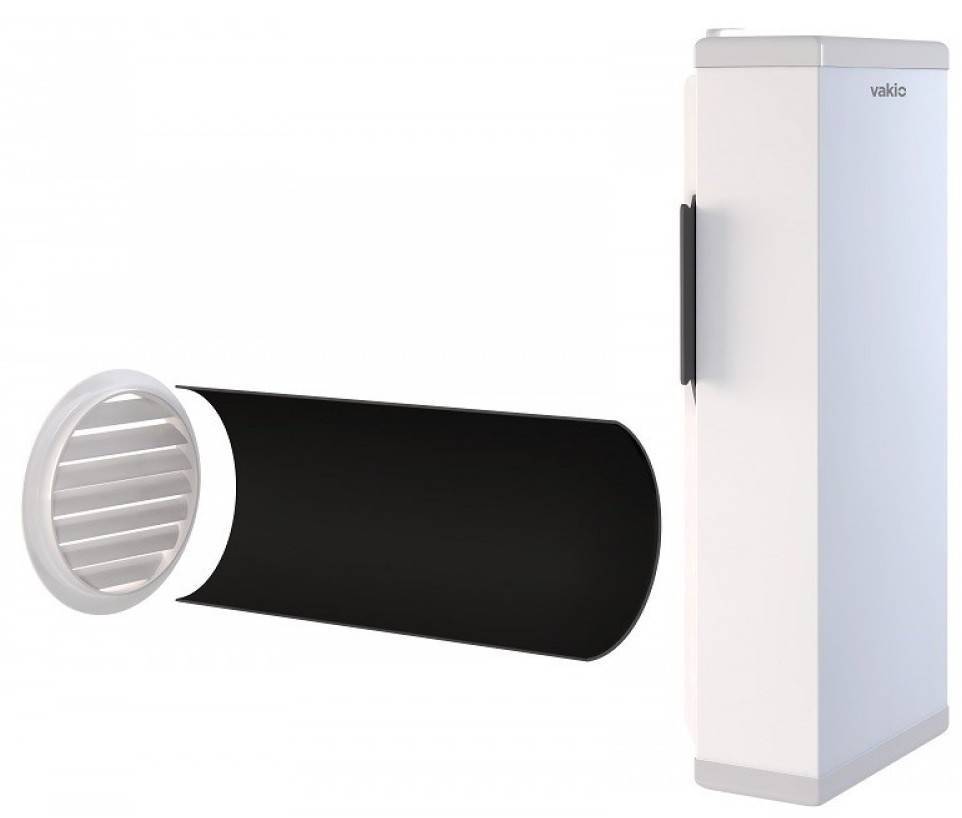

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ6
Габариты, мм470х222х94
Диаметр, мм132
Цена, рублей4900

Vakio Kiv Преимущества:

  • Отличное соотношение в категории «цена/качество»;
  • Сверх тихий режим работы вентилятора;
  • Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
