Если фундамент уже построен
Случается, что при строительстве фундаментной конструкции застройщики забывают предусмотреть продухи либо выбирают для них размеры, не способные обеспечить нормальное вентилирование. Проблему можно решить одним из существующих способов:
выполняем сверление продухов в фундаменте либо расширяем размеры существующих отверстий. Сверлить монолит – задача сложная, выполняется коронкой соответствующего размера или большим сверлом, с помощью которого устраивают небольшие отверстия по периметру будущей отдушины. Затем высверливают промежутки, неровности шлифуют либо закрывают решетками для продухов. Можно для бурения воспользоваться методом алмазного бурения;
- в случае, когда устроить продухи либо расширить существующие не представляется возможным, можно усилить тягу, отведя от продухов трубы на кровлю. Перепад давления обеспечит должное вентилирование;
- на продухи устанавливают регулируемые вентиляционные решетки. Принудительное вентилирование позволит не активировать систему вручную, все будет происходить под контролем установленного таймера. Как только температурный режим в подвале повысится, включится вентиляторное устройство, которое начнет нагнетать по трубе для продуха в фундаменте воздушные потоки;

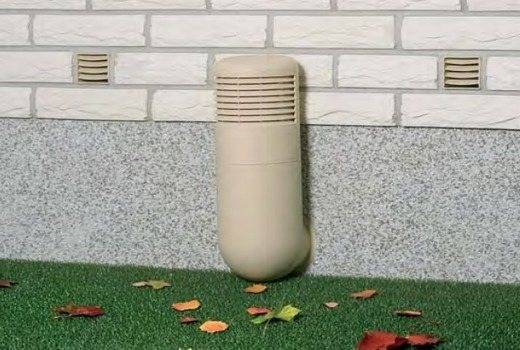

- как можно сделать продухи, если фундамент низкий, и устройство приямков проблему не решит? Можно устроить пароизоляцию по грунту, чтобы минимизировать поступления влаги, используя для этого полиэтиленовый материал. Укладка полос выполняется с нахлестом, стыковочные участки проклеиваются скотчем, поверх устраивается песчаная подушка и заливается стяжка. Можно предусмотреть небольшой уклон в одну из сторон для удобства сбора и отвода скапливающейся воды;
- при необходимости устройства вентиляции в фундаменте отапливаемой бани или сооружения, имеющего печную систему обогрева, существует иной способ. Устанавливается печь с таким расчетом, чтобы воздух выходил из-под полов (поддувало располагается ниже поверхности пола).
Задача облегчается, если в здании отсутствует подвал. Для решения проблемы с вентиляцией все пространство под черновыми полами засыпается материалом, обладающим теплоизоляционными свойствами. В этом случае следует использовать керамзит. К сожалению, в нем имеется недостаток – способен накапливать воду, так что придется устраивать надежную гидроизоляцию.
Второй вариант – битое гранулированное пеностекло. Материал новый, известен далеко не всем, но в нашей ситуации представляет собой отличное решение. Он в несколько раз теплее керамзитового камня, значительно безопасней с экологической точки зрения, но стоит довольно дорого.
Вентиляция подвала своими руками
Схема движения воздушных потоков в подвале
Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.
Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.
Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов. Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).
Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.
Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.
Поэтому наша рекомендация: трубы из ПВХ.
https://youtube.com/watch?v=6nW52ueNMeo
Расчет количества продухов
В строительных нормативах Госстроя России расчет количества продухов оговорен следующим образом:
- СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».
И в том и другом документе-одинаковая формулировка и не очень понятная.Возникает много вопросов:
- сколько должно быть продухов?
- какой площадью сделать каждый продух?
- какую выбрать форму и размеры продухов?
- в каком месте и в каком порядке лучше всего их устраивать?
Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.
В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).
В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.
Пример 1 расчета количества продухов (когда сечение круглое)
Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,14*0,05*0,5=0,0095м2
Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт
Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.
Итак, при большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.
Пример 2 расчета количества продухов (когда сечение прямоугольное)
У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.
Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.
Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен. А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.
Когда погреб в доме

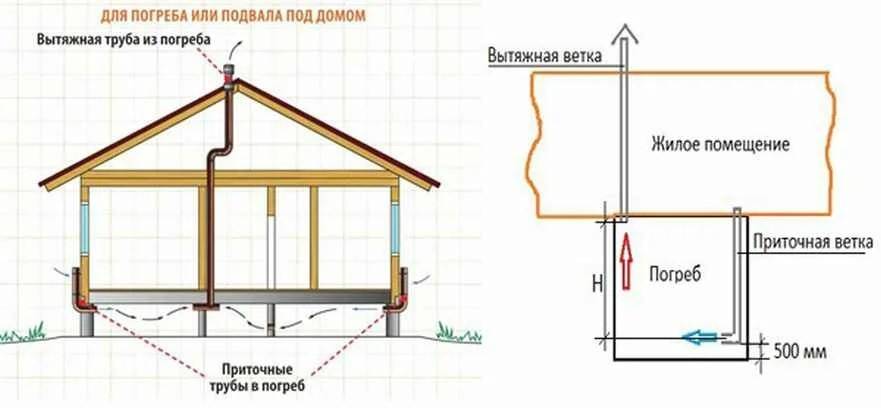

Оптимальный способ монтажа вентиляции для погреба в жилом доме — естественный. Правильное обустройство такой системы обеспечит овощам и фруктам, а также домашним консервациям оптимальный микроклимат, а также позволит продлить срок их хранения
Монтируя ее, важно защитить ее выходы от осадков, замерзания конденсата, попадания в трубу мусора, мелких грызунов и насекомых. Важно также, чтобы выходы каналов были вдали от желобов и водостоков, являющихся источником сырости
Кроме естественного вентилирования, для создания оптимального микроклимата в погребе можно использовать вентиляторы для искусственного перемещения воздушных масс.
Третий вариант обустройства вентиляции внутри дома — приточно-вытяжная. Ее желательно монтировать на стадии строительства дома. Воздуховод вентиляции прячут в одной из несущих стен, либо оборудуют специальный вентиляционный проход, идущий вдоль стены.
Особенности строительства вентиляции
У каждого будущего домовладельца есть два основных варианта обустройства вентиляции – через отверстия в фундаменте и через приточно-вытяжную систему с выводом на кровле. Каждая разновидность систем проветривания для подвалов имеет свои преимущества и недостатки. По утверждению специалистов, наиболее эффективной является приточно-вытяжная вентиляция. Она подходит для любых фундаментов – монолитных, свайных и столбчатых. Но, ее основной недостаток – это дороговизна и сложность монтажа. Целесообразнее создавать приточные отверстия для вентиляции еще перед заливкой самого фундамента. А вытяжные воздуховоды следует выводить на крышу.
Более просто и дешево обеспечить в фундаменте проветривание можно вентиляционной парой продухов. Через них, в цоколь здания будет проникать свежий воздух и при помощи естественной тяги, выталкивать влагу за пределы подвала. Монтаж таких отверстий имеет свои особенности:
- Приточные и вытяжные отверстия устанавливают на противоположных стенах.
- Один продух должен иметь площадь не менее 25 кв. см. Для больших строений с монолитным фундаментом делается несколько пар таких отверстий.
- Для подвалов с перегородками, продухи монтируются и в них.
- Чтобы проветривание было максимально эффективным, необходимо провести расчет вентиляции. Общая площадь всех отверстий должна составлять 1/400 часть площади основы всего дома. То есть, на каждые 100 кв. м. фундамента приходится 0,25 кв. м. отверстий.
Чтобы сделать вентиляцию эффективной не менее важно качественно утеплить здание изнутри, а также провести гидроизоляционные работы. Касаются такие мероприятия не только стен, но и пола
В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту.
Для таких фундаментов достаточно двух продухов. Но, если будет необходимо вентилировать фундамент жилища расположенного в низине, потребуется дополнительный монтаж вентиляционных отверстий.
Разновидности системы вентиляции подвала
Существует несколько разных типов вентиляции в зависимости от количества используемых труб. Ниже перечислены особенности и преимущества обустройства каждой из них.
С двумя трубами
Применение вентиляции в погребе с двумя трубами является более рациональным решением. При этом следует провести тщательные расчеты, составить схемы, чтобы не ошибиться. Учитывайте такие нюансы:
- используйте трубы с одинаковым диаметром – при этом выходное отверстие следует сделать чуть более широким;
- избегайте большого количества неровностей;
- соблюдайте оптимальный режим температуры.
Для упрощения регуляции температуры используйте перегородки или заслонки. Они позволят избежать утечки теплого или холодного воздуха.
С одной трубой
Такая конструкция сейчас практически не применяется на практике. Основной отток воздушных потоков происходит через оконные и дверные проемы. Такое решение подойдет для небольших помещений, которые используются для хранения вещей. Если в подвале планируется хранить продукты, такой конструкции будет недостаточно – воздух застоится, что приведет к формированию неприятных запахов и порче еды.
Потребуется постоянно следить за температурным режим – особенно это важно в зимнее и летнее время.
Чтобы обеспечить оптимальную циркуляцию воздуха, потребуется утеплить дверь. Так получится достичь нужной разницы температур.
Как сделать продухи
продухи в фундаменте
Вентиляция в фундаменте сооружается на стадии возведения последнего. Сложность проводимых строительных операций в основном зависит от вида материала, из которого фундаментная конструкция строится.
В бетонном фундаменте
Здесь чаще используют именно трубы: пластиковые или асбестовые. Их укладывают в опалубку в требуемых местах и крепят к армирующему каркасу. Для этого обычно используют вязальную оцинкованную проволоку.
Важно, чтобы длина трубы точно соответствовала расстоянию между элементами опалубки. Хорошо, если концы труб будут плотно прижиматься к их поверхностям
После установки внутрь заливается бетонный раствор. Трубы остаются в бетоне. Их не удаляют. Но тут есть один нюанс. Чтобы трубы не раздавило массой бетона, который остается сверху, их заполняют песком. После распалубки последний удаляют.
Некоторые мастера вместо труб вставляют деревянные чурки, которые после застывания раствора выбивают молотком или кувалдой. Не самый лучший вариант, потому что при выбивании фундаментная конструкция подвергается большим ударным нагрузкам, которые могут привести к разрушению части основания дома.
В фундаменте из кирпича или блоков
Это более сложный процесс, связанный с формированием продухов кирпичами. Поэтому отдушины в фундаменте дома получаются квадратной или прямоугольной формы.
Если продухи небольшого сечения, то их можно сформировать самими кирпичами. Если отверстия большие, тогда верхние кирпичи укладываются на арматуру, уложенную тремя или четырьмя рядами. Длина арматурных прутьев должна быть на 5 см больше, как минимум, с каждой стороны, чем ширина проема. То есть они своими концами должна лежать на уложенных кирпичах, формирующих боковые стенки вентиляционных продухов.
В готовом фундаменте
продухи в готовом фундаменте
Такие ситуации встречаются редко. Но если это произошло, то перед тем как сделать отдушину в фундаменте, надо в первую очередь определиться с их сечением и количеством. Далее определяются места их расположения. После чего можно сверлить в фундаменте сквозные отверстия.
Для этого используют технологию алмазного сверления, где применяется специальная насадка в виде коронки, она так и называется. Кромки инструмента покрыты алмазным напылением, что делает их очень прочными. Поэтому сверло этого типа легко преодолевает самые твердые преграды и бетон с армированием, в том числе.
Основные виды систем вентиляции
Различают несколько типов вентиляционных систем:
- В приточной необходимую циркуляцию воздуха обеспечивают имеющиеся в наличии окна, двери и дополнительно установленные вентиляторы.
- При вытяжной схеме удаление воздуха из помещений происходит через вентиляционные шахты.
- Приточно-вытяжной тип представляет собой целый комплекс систем, направленный на обеспечение воздухообмена и проветривания.
Приступая к обустройству в подвале частного дома вентиляции любого типа, обязательно составляют схему разводки воздушных потоков. На ней указываются точки забора свежего воздуха и отвода уже отработанного, технологические каналы для прокладки воздухоотвода через стену, места установки дополнительного оборудования. Например, вентиляторов, если потребуется повысить эффективность всей системы, или очистных фильтров.
Наличие простейшего схематического рисунка позволит произвести расчет необходимого количества труб в зависимости от их длины, элементов крепления, отводов, соединительных переходников. Обладая точными знаниями о количестве требуемого материала и подготовив необходимый инструмент, будет проще осуществить монтаж воздуховода.
Что это такое?
Продухи – это вентиляционные отверстия. Их делают в той части ленты, которая возвышается над уровнем грунта.
Если ленточный фундамент совмещается с подвалом или цокольным этажом, продухи вентилируют подземную часть здания, обеспечивая ей нормальную влажность и циркуляцию воздуха.
Если дом построен на ленте, вкопанной в траншею, продухи нужны для вентилирования пространства между уровнем грунта и черновым полом.
Зачем нужны?
Подвальная часть постройки обязательно должна быть оснащена вентиляцией. Можно проветривать подвал при помощи принудительной вентиляции, протянутой через перекрытия и стены дома. Но этот вариант достаточно затратный, сложный, не совсем надежный.
Дело в том, что для цокольных этажей и подвалов характерна высокая влажность. Влага проникает в подземную часть постройки через перекрытия пола, стены. Напитанная влагой почва передает ее стройматериалам, даже если они обладают максимальной влагостойкостью и защищены дополнительной изоляцией.
Если влагу не удалять путем вентилирования, она будет скапливаться, а потом подниматься дальше – к полу и стенам надземной части постройки. Результат — она проникнет в жилые помещения, а вместе с ней грибок и плесень, которые вредны для человека, а также способны разрушать материалы стен и отделки.
Продухи обеспечивают вентилирование подвального помещения, делая его пригодным для эксплуатации, защищая от влажности надземный этаж дома. При правильном расположении они способствуют продуванию подвала. При необходимости систему продухов дополняют принудительной вентиляцией.
К чему приведёт их отсутствие?
Не имея вентиляции подвала, обустроенного под зданием с ленточным фундаментом, жильцы с высокой долей вероятности столкнуться с такими проблемами:
- Подвал станет непригодным для хранения вещей, продуктов, инвентаря – все это будет отсыревать, приобретать неприятный запах.
- Стены и пол подвала начнут разрушаться.
- Влага поднимется на первый этаж дома, и в помещениях появится сырость, неприятный запах, плесень, грибок.
- Наружные стены дома будут напитываться влагой, что негативно отразится на технических характеристиках стенового стройматериала.
- Пятна влаги «поползут» по наружной и внутренней отделке, чем испортят дизайн здания.
Выделение радона
Отдельной проблемой невентилируемых цоколей является выделение радона. Радон – это прозрачный газ, образуемый в результате распада урана, содержащегося в большинстве разновидностей грунта.
Радон радиоактивен и крайне опасен для здоровья. Выделяясь из почвы на открытом участке, он рассеивается, смешивается с воздухом и становится практически не опасным (за исключением радоноопасных местностей вблизи добычи газа и нефти).
Находясь под фундаментом застройки, радон не может свободно выделяться, смешиваться с воздухом. Поэтому он просачивается через микрощели фундамента внутрь постройки. Первым делом он попадает в подвал. Здесь его нужно «выдуть» наружу при помощи вентиляции.
Размеры продухов их размещение и численности

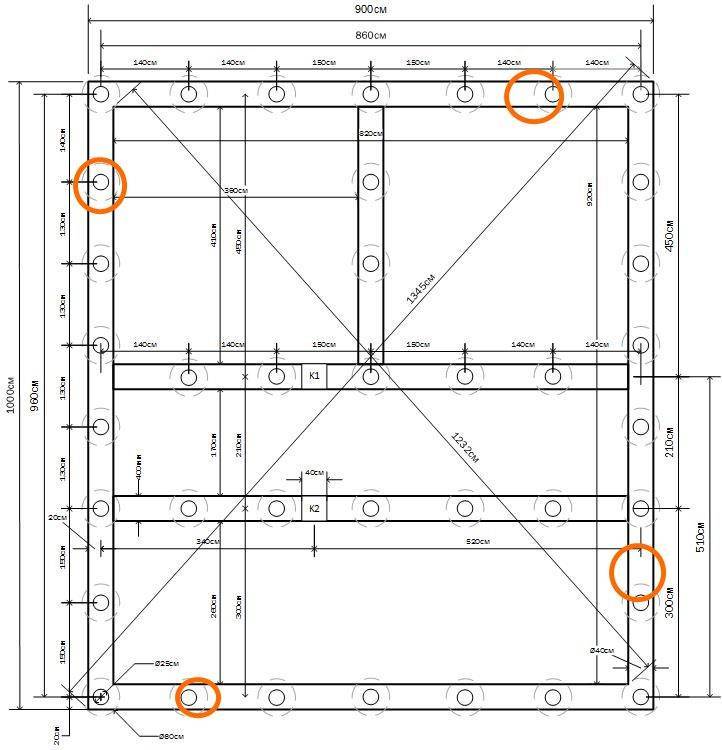

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.

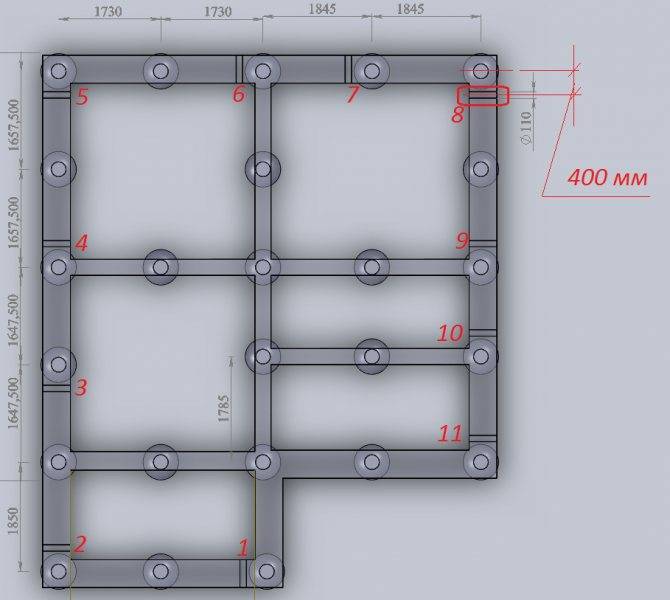

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

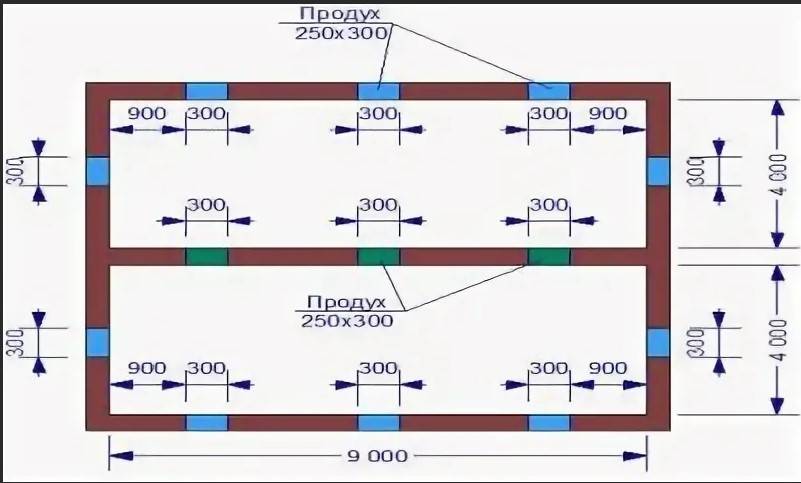

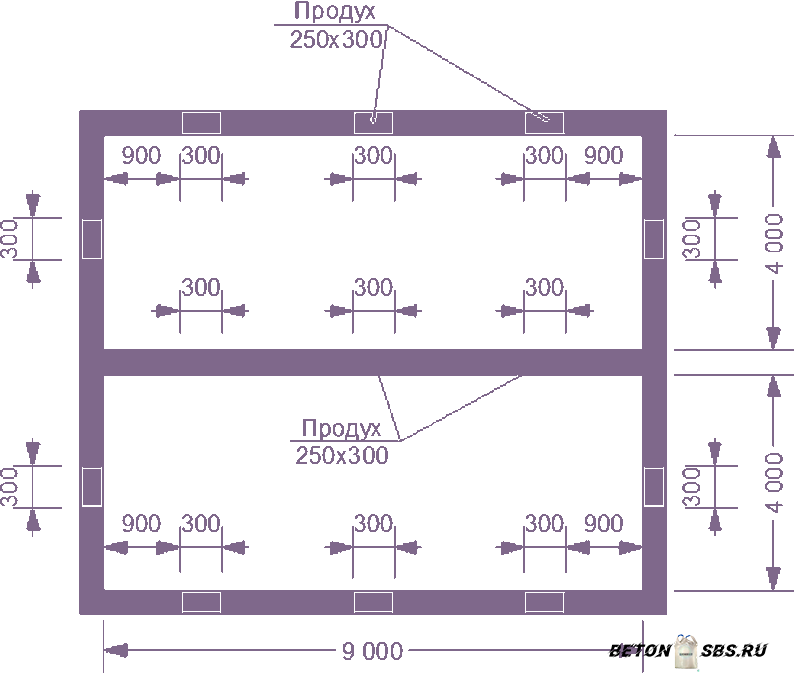

Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
