Что такое проектирование ленточного фундамента, как осуществляется?

Другие особенности

Кроме нюансов, касающихся глубины залегания, вида и ширины подошвы, а также возвышения на плане фундамента ленточного типа, чертёж должен составляться с соблюдением ещё целого ряда правил. К ним относят масштабирование и фрагментное изображение отдельных узлов и элементов.

Масштабирование

Нормативные акты составления чертежа фундамента устанавливаются следующими документами:

  • ГОСТ Р 21.1101-2013.
  • ГОСТ 2.302-68.
  • ГОСТ 21.501-2018.

Применимые к масштабам требования раскрывают основные моменты, затрагивающие изображения всей конструкции и её отдельных элементов. С подробным соотношением можно ознакомиться в приведённой далее таблице.

ПрименимостьЗначение, масштаб
План фасада, фундамента, кровли, подвала, этажей и перекрытий1 к 100 или 1 к 200
Отдельный план секций, фрагмент фундамента, подвала, фасада1 к 50 или 1 к 100
Подробное схематичное изображение узла, изделия1 к 2, 1 к 5, 1 к 10 или 1 к 20

Изображение сложных участков

Любое капитальное сооружение требует создания сложных сборных или монолитных оснований. В большинстве случаев полный план ленточного фундамента не умещается на одном чертеже. Кроме того, наличие вышеупомянутых сложных узлов требует их подробной разработки и дополнительной расшифровки.

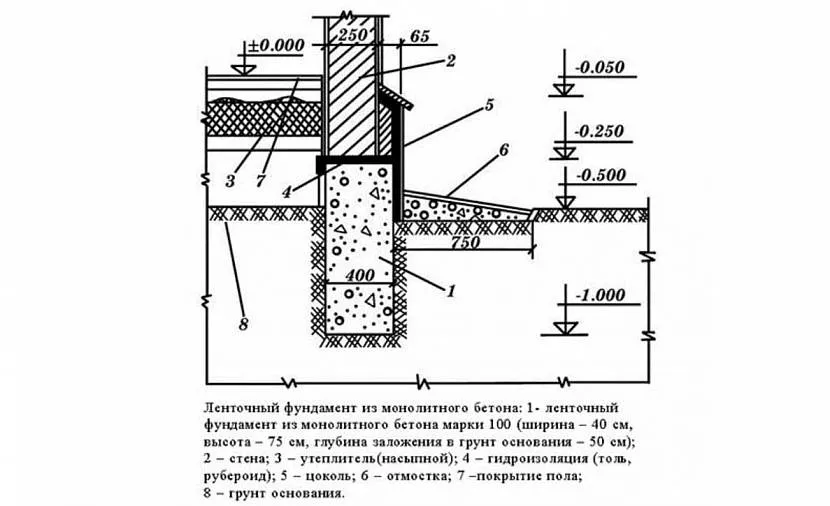

Ленточный фундамент в разрезеИсточник ustanovkasvai.ru

Самым простым способом обозначения является нанесение дополнительных осевых линий и сечения будущих строений. Также рекомендуется начертить сложные элементы на отдельном листе с подходящим, регламентированным масштабом. Причем желательно расположить их в пространстве с максимальной близостью к остальной конструкции.

Глубина залегания

Сооружение основания начинается с расчета основных параметров. Определяется глубина залегания конструкции. От расчета зависят главные характеристики основания, среди которых прочность и стойкость к усадке.

Как рассчитать, от чего зависит

Перед тем, как рассчитать глубину залегания основания, устанавливают параметры, которые на это влияют:

  1. Плотность грунта. Для мест с однородным и прочным грунтом глубина составляет 50 см. Это каменистые и песчаные почвы с небольшой толщиной промерзания. На пучинистом грунте основание обустраивается на глубине 0,7 м и ниже. Сложнее всего работать со слабой подвижной почвой. Глубина залегания не превышает 2,5 м.
  2. Глубина промерзания. Считается, что основание располагается ниже линии промерзания грунта. Для снижения влияния пучения используют разные засыпки, защитные экраны, водоотводные каналы и другие.
  3. Залегание грунтовых вод. Если уровень подземных вод находится ниже глубины промерзания грунта, то параметр не учитывается. Достаточно расположить основание на отметке ГПГ.

В расчет берется рельеф участка, класс сооружения и общий вес. От определения зависит стойкость конструкции к усадке. Средняя глубина закладки составляет 0,7 м

Мастера рекомендуют остановить внимание на отметке 1,07 м. В большинстве регионах это считается лучшим решением для сооружения основания ленточного типа

Специальные программы

Чтобы рассчитать при проектировании фундамент, можно использовать специальные строительные формулы. Но проще это сделать с применением онлайн-калькуляторов или приложений.

В них уже заложены определенные методики расчетов, пользователю следует только ввести свои данные:

  • длина ленты,
  • вес здания,
  • тип грунта и т. д.

Для разового расчета удобнее калькуляторы, профессиональные проектировщики используют приложения, которые можно точнее настроить, они сохраняют историю расчетов, более надежно работают.

Согласно отзывам профессиональных строителей и частных застройщиков самый удобный и информативный калькулятор расчета ленточного фундамента по этой ссылке.

С его помощью можно легко рассчитать:

  1. Размер ленты.
  2. Параметры опалубки.
  3. Диаметр и количество арматуры.
  4. Объем бетона для заливки.

Для расчетов по материалам, с учетом их стоимости, рекомендуют этот сервис. В данном случае в форму вносятся такие данные как пропорции бетона, вид арматуры, размеры досок для опалубки и другая информация, которую можно взять из пояснительной записки архитектора.

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

  1. Берется шнур размером 12 метров.
  2. От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
  3. Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
  4. Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см

Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Как правильно все рассчитать

Формула расчета площади основания выглядит следующим образом S>γn F/γc R0, где

  • γn — коэффициент надежности, равный 1,2.
  • F — нагрузка на основание, т.е. общий вес дома, фундамента, снеговая нагрузка, вес имущества, людей и т.д., воздействующий на подстилающие грунтовые слои.
  • γc — коэффициент условий работы. В зависимости от типа грунта он составляет от 1 (глина) до 1,4 (песок).
  • R0 — условное сопротивление грунта. Табличное значение, находится в приложениях СНиП для данного типа грунта.

В результате этого расчета будет получена величина общей площади ленты. Для определения ширины основания (средней) полученное значение S надо разделить на общую длину ленты, включая внутренние стены и прочие участки периметра. Полученное значение покажет расчетную толщину основания ленты.

Это значение является минимальным. На практике его увеличивают, иногда в несколько раз.

Следует учесть, что приведенная формула дается лишь для ознакомления с методикой расчета. В любом случае эту работу должен выполнить грамотный и опытный специалист. Расчет фундамента — важная и ответственная процедура, обладающая большим количеством сложностей и специфических моментов.

Неподготовленный человек не может рассчитать такой проект, не допустив ряд грубых ошибок, следствием которых может оказаться разрушение дома. Как вариант, можно использовать онлайн-калькулятор, который позволяет получить параметры ленты по известным данным (тип грунта, расчетное или табличное значения сопротивления и т.д.).

Для уточнения полученных данных следует перепроверить полученные результаты на других подобных ресурсах.

Что такое сборный ленточный фундамент

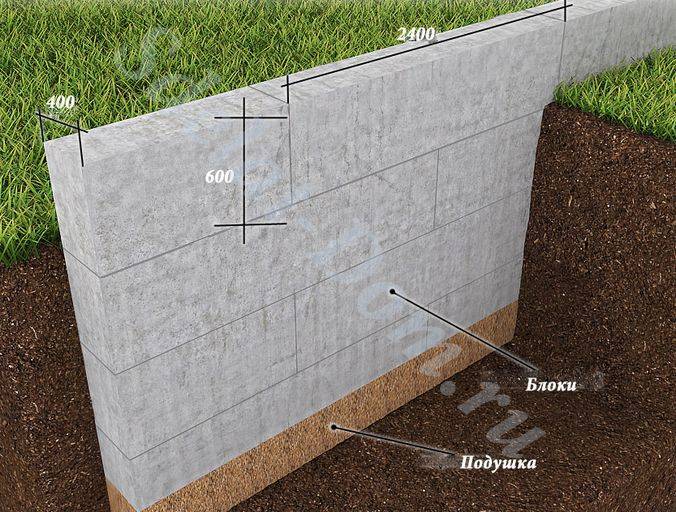

Сборный ленточный фундамент представляет собой ленту, собранную из отдельных элементов.

Она имеет те же внешние очертания и параметры, как и монолитная отливки из бетона, но технология возведения соответствует правилам монтажа используемых элементов.

Сборная лента устанавливается по тому же принципу, под всеми наружными и внутренними несущими стенами дома, обеспечивая надежную опорную конструкцию и принимая на себя нагрузку от веса постройки.

Для строительства сборных лент используются следующие элементы:

  • Кирпич. Вариант в сегодняшнем строительстве практически не использующийся. Срок службы таких оснований составляет всего 30-50 лет, что слишком мало по сравнению с лентами из других материалов, поэтому этот вариант себя изжил и встречается крайне редко.
  • Шлакоблок. Свойства материала не намного опережают кирпич, но появляется возможность значительно ускорить строительство из-за большей величины блоков. Не рекомендуется строить такой фундамент для жилых домов, оптимальный вариант — постройки хозяйственного назначения.
  • Фундаментные блоки (ФБС). Это специализированные фундаментные элементы, представляющие собой блоки большой величины. Они изготавливаются из железобетона, прошедшего соответствующую обработку и отличаются высокой прочностью и плотностью брикета. Срок службы ленты из ФБС составляет в среднем 50-75 лет, хотя возможна и более длительная эксплуатация.

Выбор материала обусловлен размерами и назначением постройки.

ВАЖНО!

Для работы с ФБС понадобится подъемная техника, так как величина блоков не позволит укладывать их вручную. Это является недостатком, но остальные рабочие качества ФБС в полной мере компенсируют его.

Материалы, используемые для создания ленточных фундаментов

Перед началом строительства очень важно обеспечить наличие всех необходимых материалов. При возведении основания нельзя допускать продолжительных простоев, чтобы не снизить характеристики будущего здания

В проектной документации содержится полный список необходимых в строительстве материалов.

Рабочие инструменты, которые будут необходимы в строительстве:

Материалы для строительства

  • Мерная рулетка, которая потребуется на всех этапах работы.
  • Инструменты для рытья траншеи, такие как лом и лопата.
  • Инструменты для создания опалубки (молоток, гвозди, ножовка).
  • Ножовка по металлу, «болгарка» и сварка, которые потребуются для сборки армирующего каркаса.
  • Бетономешалка.
  • Инструменты для демонтажа опалубки после застывания ленты бетона.

В стандартном виде для производства работ потребуются следующие материалы:

Инструмент для заливки бетона

  • Песок (во-первых, для отсыпки траншеи, во-вторых для составления смеси бетона).
  • Доска обрезная для сборки опалубки.
  • Арматура диаметром 10-12 мм для создания каркаса прочности основания.
  • Цемент для бетонной смеси.

В зависимости от проекта в этот список могут быть включены дополнительные элементы.

Правильная высота над землей

Основание поднимают выше нулевого уровня для достижения таких целей:

  • обустройство цоколя;
  • для защиты конструкции от высокой влажности (минимальная высота 20 см);
  • при возведении свайного и столбчатого фундаментов (возвышение снижает негативное воздействие пучинистого грунта);
  • обустройство подвального помещения – основание по высоте делается согласно проектной документации.

При расчете высоты учитывается возможная усадка строения. Правильное обустройство позволяет исключить разрушение конструкций. Минимальная высота основания составляет 20 см. Рекомендовано возвысить фундамент на 35-40 см от нулевого уровня.

Технология строительства.

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

  • натурный вынос осей
  • отрывание траншей/котлована
  • отсыпка фундаментной подушки
  • гидроизоляция подошвы
  • монтаж опалубки
  • армирование
  • бетонирование
  • поверхностная гидроизоляция

Разметка, котлован.

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

План фундамента ленточного чертеж.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

  • первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
  • боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка.

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

  • песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
  • щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
  • песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

План опалубки фундамента ленточного чертеж.

Армирование, заливка.

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

  • разбежка стыков в соседних рядах на 60 см минимум
  • изгиб на углах
  • нахлест от 60 см

План армирования фундамента ленточного чертеж. Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж.

Для монолитного фундамента. частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

План гидроизоляции фундамента ленточного чертеж.

  • гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
  • дренажная система – размещается по периметру на уровне подошвы ленты

План котлована под фундамент чертеж. В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

Технология создания ленточного фундамента

Технология возведения фундамента ленточного типа начинается с предпроектных изысканий. Этот этап не следует игнорировать и выполнять его со всей ответственностью и точностью. От полученных в результате проведенных работ показателей зависят все последующие работы, в том числе проектирование и строительство.

Комплекс инженерных работ перед строительством включает в себя 2 ключевых вида: инженерно-геологические и инженерно-геодезические изыскания. В первом случае мы получаем информацию о грунтах, их несущей способности и параметрах грунтовых вод, а во втором — данные и рельефе и детальный топографический план участка застройки и расположенных по близости объектов.

После разработки проекта следует составить детальный план производства работ, в котором определены графики выполнения конкретных действий, наличие инструмента и подвоз необходимых строительных материалов.

Разбивка проекта на участке представляет собой перенос на местности определенных в проекте геометрических параметров здания и его положения на участке. Выполняется в зависимости от сложности и требований точности самим заказчиком или специальной бригадой геодезистов.

Рытье траншеи установленных размеров по определенным в результате разбивки параметрам и границам. Важная особенность: ширина траншеи должна превышать ширину будущей стенки примерно на 20 см.

На дно траншеи высыпают щебень и песок, формируя подушку. Рекомендованная толщина около 20 сантиметров. И слои обязательно утрамбовывать. Послойная укладка песка, щебня и гравия с постоянной трамбовкой позволяют создать отличную подушку для будущей бетонной ленты.

Обустройство опалубки ленточного фундамента начинается с отбора подходящих досок и сборки каркаса. Его можно делать как снаружи, так и сразу в траншее – выбор за каждым. Опалубка должна выступать вертикально примерно на 30 см от поверхности.

Армированный каркас должен охватывать весь периметр здания. Для сохранности стержней их покрывают специальным антикоррозийным покрытием.

Бетон заливают слоями, формируя равномерную структуру. Воздушные пузыри удаляют протыканием смеси ломом или любым штырем.

Спустя примерно 10 дней опалубку можно снимать. Снаружи стенки основания покрывают битумной мастикой.

Виды ленточных фундаментных конструкций

На сегодня в строительстве применяется несколько разновидностей ленточных бетонных конструкций. Каждая из них имеет свои конструктивные особенности, и правильный выбор того или иного варианта позволяет максимально полно использовать все его положительные качества.

Монолитный

Самая распространённая разновидность не только среди ленточных оснований, но и среди всех остальных типов фундаментов.

Главной отличительной особенностью этого типа ленточного фундамента является бетонная заливка с внутренним армокаркасом.

Согласно нормативам СНиП, данные каркасы монтируются из нескольких нитей рифлёной арматуры, собранных в объёмную конструкцию.

Т-образный

Т-образный фундамент обладает повышенной устойчивостью

Является разновидностью монолитного фундаментного основания. В сечении представляет собой перевёрнутую букву Т, лежащую широкой стороной в грунте.

Данная конструкция обладает повышенной устойчивостью по сравнению с обычным железобетонным ленточным фундаментом.

Однако технология заливки Т-образного фундамента более сложная и производится в два этапа. Сначала заливается нижняя, расширенная часть; после того, как бетон застынет, заливают верхнюю, узкую часть конструкции.

Бутовый

Наиболее древняя технология сооружения оснований для построек. Подобные конструкции применяются и сегодня в тех местах, где имеется большое количество камней – как правило, в горных районах. Технология заливки в данном случае выглядит так:

  1. Выкапывается траншея по всему периметру здания.
  2. Вдоль траншеи собирается опалубка.
  3. На дне траншеи отсыпается подушка из песчано-гравийной смеси или щебня.
  4. На дно заливается слой бетона, который заполняется слоем крупных камней. Поверх камней вновь заливается бетон, и так повторяется слой за слоем до полного заполнения опалубки.

Сборный

Собирается из готовых железобетонных элементов стандартного размера – бетонных подушек (применяются для сооружения основы) и строительных фундаментных блоков (ФБС), имеющих различную ширину (от 300 до 600 мм) и длину (от 1 до 2,5 м).

Готовые фундаментные элементы выкладываются на дно траншеи в один или несколько рядов.

Между собой соседние блоки скрепляются при помощи цементного раствора.

Рекомендации специалистов

При устройстве монолитной ленты стоит прислушаться к советам строителей:

  • для замеса применяют ингредиенты (гравий, вода и песок), очищенные от глины и земли;
  • пропорция составляющих меняется (неизменным остается соотношение песка и щебня – 1х2);
  • применение мокрого песка снижает потребность в воде (часто причина приготовления слишком жидкого бетонного раствора);
  • в холодное время рекомендовано использовать подогретую воду, что ускорит застывание бетонного раствора;
  • при применении густого раствора проводится трамбовка, что предотвращает образование пустот;
  • не рекомендовано снимать опалубку раньше 5 дней после заливки.

Обустройство утепления и гидроизоляционного слоя

Гидроизоляция проводится по всем поверхностям конструкции. Для работ применяются разные материалы. Для обработки горизонтальных поверхностей используют рубероид. Его укладывают под кладку. Вертикальные поверхности обрабатываются битумной мастикой, горячим гудроном или другими материалами.

Когда гидроизоляция полностью высохнет, приступают к теплоизоляционным работам. Для утепления используют пенополиуретан или пеноплекс. Работы проводятся снаружи и внутри здания. Толщина теплоизоляционного покрытия делается не меньше 5 см. Размеры зависят от климатических условий.

Соблюдение всех правил и пошаговой инструкции фундамента для дома своими руками позволит легко залить бетон под ключ. Необходимо в точности следовать технологии и выполнить все этапы. Кубатура рассчитывается по параметрам опалубки.

Толщина ленточного фундамента

Конструкционно для железобетонных балок минимальная ширина допускается 15 см, а для ленточных фундаментов (которые представляют из себя свободнолежащие балки на упругом основании) рекомендуется ширина не менее 25 см для легких садовых построек, и ширина не менее 30 см для дачных домов. Ширина ленточного мелкозаглубленного фундамента не может быть меньше ширины опираемой на нее стены.

Однако, кроме конструкционных ограничений есть еще и требования задаваемые несущими способностями подлежащих под фундаментами грунтов. Удельная нагрузка от здания на единицу площади не должна превышать 70% от несущей способности грунта. Регулировать величину нагрузки можно с помощью площади опоры фундамента на грунт. Чем больше площадь опоры — тем меньше удельная нагрузка, передаваемая на грунт.

Методика ориентировочного расчета минимальной достаточной ширины мелкозаглубленного ленточного фундамента. Данная методика определения минимальной достаточной ширины мелкозаглубленного ленточного фундамента основана на представлении о том, что величина удельной нагрузки на единицу площади подлежащего под фундаментом грунта должна быть меньше несущей способности (расчетного сопротивления основания) подлежащего под фундаментом грунта. Разница между нагрузкой от дома и несущей способностью грунта должна быть как минимум на 30 процентов больше в пользу несущей способности грунтов (коэффициент запаса прочности для бетонных конструкций, отливаемых на стройплощадке с удельном всеом менее 1600 кг/м3). Чтобы не утомлять наиболее нетерпеливых читателей, спешащих наконец без лишних сантиментов узнать минимальную достаточную ширину мелкозаглубленного ленточного фундамента, мы публикуем таблицу основанную на данных Британских государственных строительных норм Building Regulations Approved Document A: 2010, 2E3. Британское архитектурное ведомство рассчитало за нас все заранее, а мы постарались немного усреднить и адаптировать представленные данные, чтобы сделать представление данных удобнее:

Теперь, наиболее рисковые и менее любопытные читатели могут бежать отливать свой мелкозаглубленный монолитный ленточный фундамент, а остальные могут узнать, как британцы получили эти данные, и сделать свой собственный более точный расчет для своего собственного дома, чтобы не попасть впросак.

Для выяснения минимальной достаточной ширины мелкозаглубленного ленточного фундамента исходя из несущей способности подлежащих грунтов, необходимо решить уравнение:

Мертвый вес здания + Полезный вес мебели и оборудования + Снеговая нагрузка + Ветровая нагрузка х 1,3 = Ширина фундамента х Длина фундамента х Расчетное сопротивление грунта

Мертвый вес здания — это сумма весов всех строительных элементов конструкции дома. Чтобы расчитать их нужно воспользоваться следующими таблицами:

Таблица №5 Нагрузка от 1 м2 стены зданий
Таблица №6 Нагрузка от 1 м2 перекрытий пролетом до 4, 5 м

Таблица №7 Таблица количества бруса в м3 пиломатериалов

0,06
100 х 15011,10,09
100 х 2008,30,12
150 x 1507,40,135
150 х 2005,50,18
150 х 3003,70,27
200 х 2004,10,24
Таблица №8 Таблица количества досок в кубическом метре пиломатериалов

66,60,015
25 х 15044,40,022
25 х 20033,30,03
40 х 10041,60,024
40 х 15027,70,036
40 х 20020,80,048
50 х 5066,60,015
50 х 10033,30,03
50 х 15022,20,045
50 х 20016,60,06
50 х 25013,30,075
Таблица №9 Таблица значений веса кровельных покрытий

Таблица №11 Нагрузка от 1 м2 горизонтальной проекции кровли

Заливка опалубки бетоном

 Одним из завершающих этапов возведения ленточного фундамента является заливка бетоном. В большинстве случаев требуемый объем является значительным, а значит, оптимальный вариант — заказать доставку уже готового раствора. Это существенно сократит ваши трудозатраты и поможет соблюсти некоторых важных правил. А именно:

  •  Время, отведенное на заливку фундамента не должно превышать один день;
  • Перерыв между партиями заливаемого бетона не должен превышать двух часов;
  • Заполнение опалубки лучше всего производить с нескольких точек.

Оптимальными погодными условиями для того чтобы фундамент хорошо лег, стал и укрепился считаются:

  • Температура воздуха от +18 до +22;
  • Нормальная влажность — от 60 до 70%;
  • Умеренная солнечная активность.

Для того, чтобы максимально удлинить время испарения влаги рекомендуется фундамент по завершении работ укрыть полиэтиленовой пленкой. Полное становление фундамента, после которого можно будет приступить к кладке стен наступает не ранее 14-21 дня с момента заливки. Окончательная готовность его для эксплуатации регламентируется еще большим сроком и зависит от объема, глубины залегания и погодных условий.

Технология по видам фундамента

По методу возведения выделяют два типа основания:

  • монолитный;
  • сборный — при одинаковой толщине с монолитом прочность сборных конструкций ниже на 30%. Кроме того, их нельзя усилить дополнительной арматурой, так как блоки выпускаются по типовому проекту.

Строительство монолитной конструкции подразумевает сварку или вязку арматурной системы и последующую заливку бетонного раствора непосредственно на месте реализации работ. Это позволяет достигнуть целостности, неразрывности и прочности монолита. Сборная конструкция предполагает фиксацию железобетонных блоков с использованием системы армирования и цемента.

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

  1. Способность выдерживать значительные нагрузки;

  2. Простота в сооружении;

  3. Относительно низкая себестоимость;

  4. ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
