Проекты гаражей из пеноблоков на одну (1), две (2) машины – готовые типовые примеры гаражных помещений

Этапы строительства объекта

Основные этапы строительства гаража:

подготовительные работы;
возведение фундамента;
возведение цоколя;
возведение стен;
постройка перекрытий, в случае необходимости;
постройка крыши.

Фундамент возводят, исходя из размеров конструкции и ее предполагаемого веса. Как уже было отмечено выше, кирпичному зданию требуется более мощный фундамент, чем каркаснику. Некоторые гаражи строят с цоколями, поэтому их обустраивают сразу после того, как фундамент готов.

Стены возводят с учетом типа строения — одноэтажное оно или имеет дополнительный этаж. Этот момент влияет и на постройку крыши, в том числе на выбор ее предпочтительной конструкции.

Этапы монтажа стропил для гаража из пеноблоков

Стропила гараж из пеноблоков, возводимого своими руками, монтируются в несколько этапов.

На закрепленных мауэрлатах необходимо сделать пазы глубиной 2-3 см под балочные перекрытия. После установки балок нужно обязательно проверить с помощью уровня их горизонтальность. Сначала устанавливаются крайние к фронтонам балки, между ними натягивается веревка, которая и будет служить уровнем. По ней будут монтироваться остальные балки с соответствующим шагом стропил, чтобы в результате получился потолок, ровный в горизонтальной плоскости. Балочные перекрытия крепятся к мауэрлатам с помощью усиленного перфорированного уголка на шурупы под ключ.

Необходимо установить временную коньковую балку, которая упростит монтаж стропил, особенно при самостоятельной работе. После монтажа стропильной системы эта балка будет демонтирована.

На коньковую балку устанавливается одна стропильная нога. Для этого стропильную ногу нужно прижать в нижней части к балке перекрытия с помощью струбцины. С помощью балки перекрытия делается горизонтальная отметка реза по стропильной ноге, в верхней части которой нужно сделать вертикальную отметку реза строго посередине коньковой балки, используя короткий уровень (40-50 см). Затем таким же способом устанавливается заготовка второй стропильной ноги. Отмеченные элементы можно отрезать электролобзиком.

Обе стропильные ноги устанавливаются на уже заготовленные места. При этом не должно быть щелей в местах стыка, поэтому расчеты должны быть очень точными.

В вершине висячих стропил стропильные ноги нужно скрепить между собой гвоздем-«соткой». Соединение стропил выполняется с помощью перфорированных пластин и шурупов.

Таким же способом (с помощью пластин) выполняется крепление стропильных ног к потолочным балкам. Для большей прочности конструкции можно усилить место крепления, вбив сквозь стропильную ногу в балку гвоздь длиной 250 мм. Далее производится монтаж крайних к фронтонам стропильных ферм. Потом по ним протягиваются контрольные веревки, которые в дальнейшем, при настилке кровли, помогут сделать ее поверхность ровной.

Необходимо проверить вертикальность установленных стропильных ферм с помощью уровня. После этого можно скрепить их между собой временными рейками, которые останутся до монтажа обрешетки.

Посмотрите видео «Постройка гаража из пеноблоков», чтобы лучше понять, как монтируются стропила:

Подготовка чертежей и материалов для строительства

Чтобы не рисовать чертежи с нуля, можно использовать типовые проекты. Они разработаны под разные типы помещений и габариты. Наиболее популярны гаражи с жилыми помещениями. Размер комнат, в большинстве случаев, определяется формой крыши. Она может быть одно- и двускатной. В последние годы популярны крыши сложной конструкции, шатрового типа. Если гараж на 2 машины, то заметно увеличивается полезная площадь второго этажа.

На чертеже должно быть изображено:

общий вид конструкции с разных ракурсов;
подробный поэтажный план;
указаны все инженерные системы и используемые материалы;
проведены расчеты по объемам строительных материалов.

Выбор материала для строительства зависит от того, достраивается второй этаж на существующий гараж или строится все здание с нуля. В первом случае вызывают эксперта, чтобы оценить допустимые нагрузки, выбирают облегченные материалы: пеноблоки, сип, брук, сэндвич-панели или каркасно-щитовые конструкции. Во втором случае гаражи строят из любого сырья: бетон, кирпич, бревно, камень, панели.

Внимание на цоколь

Какие бы модули не были выбраны для ведения строительства, лучше всего, если цоколь (первые 4-5 рядов) будет выложен из полнотелого красного кирпича. Такие манипуляции позволят «выгнать ноль», как говорят каменщики. Если навыки мастера развиты в другую сторону, можно выставить на требуемую высоту опалубку и залить бетон.

Дополнительные рекомендации:

поверх цоколя выкладывается гидроизоляционный слой;
самой простой, проверенной временем изоляцией выступает рубероид;
материал нарезается на полосы и накладывается нахлест в 15 см;
вокруг фундамента рекомендовано обустраивать отмостку, иначе лет через пять гараж может пойти трещинами.

Проект №9. Небольшой гараж с чердаком

По занимаемой территории на участке это самый обычный гараж (6.7*6.7 м), но за счёт наличия чердачного помещения функциональность этой постройки значительно расширяется:

на первом этаже поместится не только машина, но и небольшое хозяйственное помещение с окном. Оно проходное, но, тем не менее, тут можно расположить систему хранения, запас дров или иные необходимые вещи;
мансарда имеет небольшие размеры, но зато тут аж 6 окон, что позволит владельцу значительно экономить на счетах за электричество. Как использовать мансарду, решайте сами. Тут можно обустроить уютную мастерскую, тренажерный зал или бильярдную.

Общая площадь — 67.6 м².

Освещение

Существенным минусом закрытых гаражных строений является отсутствие естественного освещения. Даже наличие небольших зарешеченных окошек не повышает общего уровня освещенности.

Наиболее удобным для этой цели является общее освещение, которое равномерно распределяется по всему пространству гаража, облегчая парковку автомобиля.
При выборе источников света необходимо учесть их экономичность. В этом плане, нет лучшей альтернативы, чем энергосберегающие лампы. Ещё применяются и обычные, и люминесцентные лампы, и светодиодные источники.

Гараж из пеноблоков своими руками

Накануне строительных работ непременно следует разработать собственный проект, также допускается воспользоваться готовым (типичным). На листе бумаги требуется нарисовать будущее здание в разных проекциях, где указать параметры фундамента, строение крыши, высоту стен, иные нюансы.

При проектировании постройки нужно учесть, предполагается ли обустройство:

погреба (для продолжительного сохранения консервации);
смотровой ямы;
стеллажей (под инструмент, запчасти).

Характеристики и особенности пенобетонных блоков

На производстве пенобетон получают в результате смешивания цемента, песка, воды с добавлением пенообразователя (для создания пузырьков). Размеры обычного блока – 20х30х60 см, вес – до 900 кг/м2. Плотность материала – 300 — 1200 кг/м3. Изделия из пенобетона выдерживают до 35-ти циклов заморозки.

Преимущества пеноблоков:

невысокая стоимость;
легкий вес;
повышенная прочность (допускается строить здания в несколько этажей);
низкая теплопроводность;
отличные звукоизоляционные свойства;
высокая влагостойкость;
неплохая морозостойкость;
однородная структура.

Недостатки:

много подделок;
низкая воздухонепроницаемость;
продолжительный набор прочности;
месячная усадка.

Выбор места для строительства

Прежде чем начать проектировать гараж на две машины, необходимо определиться с его местоположением на загородном участке. Потребуется учесть следующие факторы:

Подъездные пути
. Они должны быть устроены так, чтобы при парковке автомобиль не мешал, в том числе при одновременном и поочередном въезде внутрь двух машин сразу.
Место для распахивания створок
. Если ворота в гаражное строение будут распашными, необходимо предусмотреть, чтобы они не задевали другие конструкции и не занимали много места.
Рельеф, наклон почвы
. Эти моменты важны при выборе системы фундамента и расчете затрат на материалы.
Глубина подземных вод
. Данный фактор необходимо знать, чтобы избежать риска подтопления здания в весеннее половодье.
Наличие коммуникаций под землей
. Если под выбранным местом пролегают, например, канализационные трубы, придется усиливать фундамент, при этом обустроить ремонтную яму при необходимости не удастся, поэтому лучше выбрать другой участок для строительства.
Удаленность других объектов
– дома, огорода, хозпостроек, источника водоснабжения.

После выбора места можно обозначить будущее строение на плане участка.

Выезд из гаража должен быть свободным для обеих машин Источник rsrub.ru

Что учесть при проектировании гаража

Первый и самый главный критерий выбора проекта гаража на 2 машины – его размеры. Люди, не знакомые со спецификой расчётов таких строений, при определении оптимальных габаритов исходят из математического равенства: 1+1=2. Это неверный подход.

Неправильно придерживаться и принципа «чем больше, тем лучше». При таком решении неизбежны пустующие площади, что говорит о бесцельных тратах на их строительство.

Для того чтобы рационально расходовать бюджет, на этапе проектирования решают несколько важных вопросов:

будет ли гараж отдельным строением или пристройкой к дому;
какие ворота наиболее предпочтительны: одни широкие или двое «одноместных»;
будет ли в гараже погреб;
какую площадь необходимо отвести под мини-мастерскую;
какие вещи будут храниться и сколько из них крупногабаритных;
нужна ли «зона отдыха».

Оптимальные размеры двухместного гаража

Машин существует огромное количество, с самыми разными геометрическими параметрами. Построить двухместный гараж для двух микроавтобусов – не одно и то же, что для двух легковушек. В первом случае необходима более просторная площадь. При выборе размеров гаража можно ориентироваться на опыт владельцев таких строений и их советы.

Оптимальными считают следующие:

8х8 м;
9,5х6 м;
6х7 м;
7х7 м;
7х8 м.

Необходимые в конкретном случае размеры строения определяют следующим образом:

Выезжают на ровную просторную площадку.
Выходят из авто и открывают все его дверцы.
Любым удобным способом отмечают на асфальте или грунте угловые точки прямоугольника, в котором помещается авто с открытыми дверцами.
Спереди или сзади прибавляют 0,8 м (они необходимы, чтобы не ставить машину впритык к воротам и задней стенке).
Отмечают на асфальте или грунте, где будут находиться верстак, холодильник, планируемые в гараже предметы обихода. Учитывают необходимость стеллажей.
Замеряют рулеткой все расстояния и составляют импровизированный чертёж на бумаге.
Справа или слева от получившегося прямоугольника прибавляют расстояние, равное ширине второго авто с открытыми с одной стороны дверцами. Получают оптимальные размеры гаража на две машины.

Минимальные размеры гаража для разных моделей авто:

для двух малолитражек – 5х5,5 м;
7х6,5 – для микроавтобуса и внедорожника.

Также требуется правильно определить высоту гаража. Стандартно она составляет 2,4-2,5 м. Для получения точных данных для конкретного авто поступают следующим образом:

к высоте машины прибавляют 0,5 м на открывание багажника;
учитывают геометрические параметры осветительных приборов, которые будут находиться на потолке;
прибавляют 20 см на запас.

Если в гараже планируют установить подъёмник, к полученным в результате расчета данным, добавляют не менее 2 м.

Также необходимо учесть тип ворот, которые будут установлены. Если они роллетные или подъёмно-поворотные, потребуется консультация специалиста из соответствующей компании по установке этих конструкций. Для монтажа подъёмного механизма потребуется дополнительное подпотолочное пространство. Его также необходимо включить в расчёт оптимальной высоты гаража.

Пошаговая инструкция строительства двухэтажного гаража

Теперь стоит рассмотреть, как построить двухэтажный гараж с нуля. Будут рассмотрены все этапы — от фундамента, до вентиляции с проводкой.

Устройство фундамента

Для гаража с комнатой на 2 машины необходим фундамент ленточного типа. Для 1 лучше выбрать монолитный. Само возведение происходит в несколько шагов:

Сначала нанесите разметку на почву. Просто поставьте в предполагаемых углах колышки и соедините их леской.
Теперь нужно выкопать котлован. Вообще, он должен быть чуть ниже глубины промерзания. Она индивидуально для каждого региона. Вот на этой карте можно посмотреть точку промерзания для России. Если не дойти до этой точки, то фундамент сместится во время оттепели.

На дно засыпается песок с щебнем. Это дренажная подушка, высотой 20 сантиметров.
Если планируется строительство двухэтажного гаража каркасного типа, то в принципе можно обойтись без армирования фундамента. Но лучше потратиться и поставить обрешетку композитной или стальной арматуры.
По стенкам ямы ставится опалубка из досок, фанеры, пенопласта или пеноплекса.
Пришло время заливки. Бетон можно приготовить по стандартной инструкции: часть цемента, 3 песка и 4 щебня. Заливайте основание за 1 заход. Делая ее частично, вы рискуете снизить прочность бетона.
Когда фундамент высох, покройте его парой слоев рубероида.

Возведение стен гаража

Двухэтажный гараж своими руками надежнее и проще делать из газобетона. Он легкий, прочный и очень теплый. Даже не понадобится делать доп.утепление.

И так, постройка из блоков выглядит так:

Первый ряд необходимо выровнять по уровню, иначе остальная кладка поплывет. Проще всего воспользоваться ложковой перевязкой.

Каждый 4 ряд необходимо армировать стальной ребристой арматурой.

Оконные и дверные проемы также армируются.
Ворота устанавливают, когда высота стен доходит до полуметра.
Верхние уровни также армируются толстой арматурой.

Постройка второго этажа

На верхние армированные ряды устанавливаются стропилы. В качестве перекрытия подойдет обычный ЖБ низкого класса. Особой нагрузки на них не будет.

Далее выкладываются стропилы для крыши. Проект гаража с мансардой сразу должен учитывать угол ската. В СНиП прописаны 2 типа: крутой (60 градусов) и пологий (30). Они упираются на стены, а поверх укладываются любым кровельным материалом со слоем паро-ветроизоляции.

Лестницы для двухэтажного гаража

На выбор есть 2 типа лестниц: наружная и внутренняя:

Наружная подойдет в том случае, если площадь слишком маленькая и не позволяет установить ее внутри. Но это гараж со вторым жилым этажом, то вряд ли она устроит. На этот случай подойдет обычная металлическая стремянка из нержавейки.
Внутренняя. С такой лестницей второй этаж над гаражом станет полноценным жильем. Лучше всего сделать его из натурального дерева, так как оно легче. Будет ниже нагрузка на фундамент и стены. Подробное видео о том, как сделать лестницу можно посмотреть ниже.

Вентиляция и электропроводка в надстройке

Без вентиляции проект не получится зарегистрировать, как жилое помещение. В связи с этим может последовать административный штраф. Поэтому в каждой комнате необходимо сделать обычную приточную вентиляцию

В качестве проводящего кабеля лучше взять ВВГ-Пнг 3х2. Это оптимальный провод для подключения телевизора, холодильника, электрической варочной поверхности. Штробить газобетон не стоит, так как это снизит прочность домика.

В гараже с жилым вторым этажом лучше сделать наружную проводку в самозатухающей гофре. Она не поддерживает горение, при этом легко монтируется без вызова электрика. Если нет желания прокладывать кабель в гофру, можно воспользоваться пластиковыми трубами для электрики. По надобности всегда можно добавить новую линию, без демонтажа стен и штробления. Розетки и выключатели также должны быть наружными, без врезания в материал.

Проект №10. Проект гаража на три авто

Автор проекта задумывал его как гараж с жилой зоной для обслуживающего персонала. Решение будет интересно владельцам больших участков, выдвигающих повышенные требования к собственному комфорту. На общей площади 145 м² расположились следующие зоны:

гараж на три автомобиля, но въездов, увы, только двое, потому одна из машин будет постоянно заблокирована, что можно считать недостатком проекта;
две небольшие спальни с практически зеркальной планировкой.

Гараж предлагают строить на монолитном фундаменте, стены возводить из кирпича, а для кровли использовать металлочерепицу.

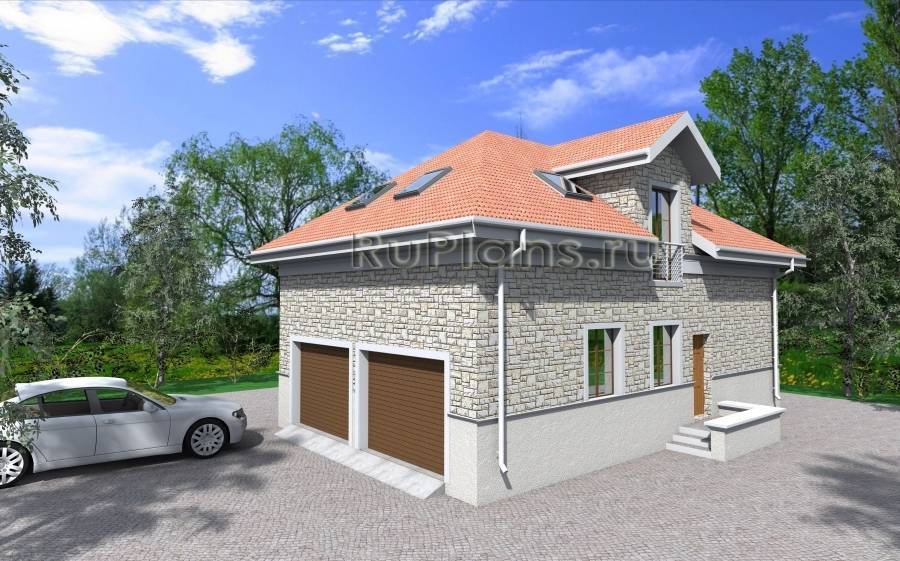

№2. Проект гаража с большим мансардным этажом

Трудно сказать, что больше напоминает эта постройка: дом с гаражом или гараж с жилыми помещениями

Впрочем, так ли это важно, если проект предлагает возвести продуманное до мелочей здание, которое покоряет функциональностью и эстетичностью. Облицовка клинкерной плиткой вместе с металлочерепицей смотрится стильно

Гараж подходит для достаточно крупных участков, так как его размеры – 12,3*8 м. На этом пространстве удалось разместить следующие зоны:

гараж на два авто с двумя отдельными воротами. Места столько, что кроме даже крупных автомобилей, поместится несколько шкафчиков для хранения инструмента и мелочей;
бойлерная площадью 15 м2;
две спальни, каждая площадью по 13.65 м2 – не очень много, но давайте вспомним, что перед нами проект гаража, а не полноценного дома;
также на мансардном этаже располагается кухня-гостиная, изюминкой которой является большое окно в пол;
относительно немаленький санузел;
помещение свободного назначение, которое можно использовать как гардеробную, кладовую, спортзал, домашний кинотеатр, бильярдную, бар и т.д.

Общая площадь – 139,5 м2. Проект подойдет владельцам больших загородных участков, которым необходимо построить на территории и гараж, и гостевой домик. Рассматривать проект могут и те, чей бюджет или площадь участка ограничены, ведь по сути вы получаете полноценный дом, только жилая зона будет располагаться на втором этаже.

Смотровая яма

Напомним о том, что при строительстве смотровой ямы обязательно нужно учесть глубину залегания грунтовых вод. Если глубина более 2,5 м, то изготавливать дренаж нет необходимости. Если меньше, то дренаж, соответственно, необходим. Предлагаем вам ознакомиться с процессом изготовления смотровой ямы, в которой необходимо сделать дренаж. Также следует произвести расчеты по ее размеру. Длина выбирается с учетом размера автомобиля, обычно достаточно 2 м. Что касается глубины, то она должна быть такой, чтобы в ней было удобно передвигаться. Так, вы учитываете рост автовладельца, добавляя к нему 30 см и клиренс машины, который равен от 120 до 175 мм. В результате примерная глубина будет достигать до 1800 мм. (30 см очень много – до машины не достанешь. Клиренс у машин разный и это нужно учитывать заранее, учитывая показатели имеющегося автомобиля.

Работы по изготовлению смотровой ямы выглядят следующим образом:

Сперва выполняются земельные работы. При этом учтите толщину финишной стяжки пола, подушки, гидроизоляционного слоя и дренажа.
Дно ямы следует засыпать гравием, слоем 100 мм, а затем песком слоем 50 мм. Все это поочередно трамбуется.
По периметру котлована выкапываются траншеи для организации дренажа, глубиной до 500 мм.
Дно траншеи застилается геотекстилем. Его необходимо завернуть на стену траншеи на 80 см.
Далее засыпается слой гравия в 50 мм, а сверху монтируется дренажная труба. Можно использовать перфорированные трубы из пластика, асбестоцемента или керамики. При укладке трубы сделайте небольшой уклон для их функциональности. На 1 м будет достаточно 1 см уклона.
После этого засыпаете трубу слоем гравия в 20 см и заворачиваете геотекстиль. Так, дренаж готов.
Будущий пол ямы засыпается небольшим слоем глины, который необходимо утрамбовать.
Следующим слоем расстилается рулонная гидроизоляция, например, рубероид или полиэтиленовая пленка.
После изготавливается опалубка для пола, укладывается армирующий каркас из арматуры и заливается бетоном. В смесь бетона рекомендуется добавить «Дегидрол» или «Бетоноправ» для изготовления водонепроницаемого бетона.
Когда стяжка пола высохла, проводится повторная гидроизоляция.
Если грунтовые воды располагаются высоко к уровню землю, то стены смотровой ямы также замазываются/трамбуются глиной.
Для строительства стен можно использовать кирпич или сделать монолитный бетон, предварительно сделав гидроизоляцию и соорудив опалубку с армированием. Последний вариант наиболее актуален при высоком уровне грунтовых вод.
На стены укладывается гидроизоляционный слой, который соединяется с гидроизоляцией пола. Все стыки, щели и края тщательно обработайте. После этого выполняется заливка бетона.
Когда стены высохли, можно производить финишную отделку стен и пола смотровой ямы.
Стены можно поштукатурить и обложить плиткой или стекловолокнистыми плитами.
Сверху ямы необходимо установить страховочную рейку. Она нужна с той целью, чтобы машины случайно не упала в яму. Для ее изготовления используется металлический уголок 60 мм. По размеру ямы сваривается каркас. Уложив на яму, каркас бетонируется. По завершении строительства на уголок можно будет укладывать доски (достаточно 40 мм толщины) для закрытия ямы.

Этот этап работы можно выполнять как сразу после заливки фундамента для стен гаража, так и после их возведения.

Пол и смотровая яма

Заливка полового покрытия – последний этап строительства гаража. Наиболее оптимальным вариантом для будет цементная стяжка. Она устойчива к механическому и химическому воздействию, не требует отдельного ухода.

Котлован под смотровую яму

Для устройства пола необходимы следующие операции:

выравниваем и утрамбовываем землю;
делаем засыпку: 100 — 150 мм щебенки, далее идут 50 — 100 мм песка, последний слой — 50 — 100 мм гравия мелкой фракции. Каждый слой засыпки тщательно утрамбовываем;
заливаем бетонную стяжку толщиной не менее 200 мм.

Опалубка для смотровой ямы

Для большего комфорта в рабочей зоне и в уголке для отдыха можно постелить доски или другое половое покрытие.

Глубина ямы должна рассчитываться исходя из:

глубины залегания грунтовых вод;
роста владельца автомобиля. К росту добавляют еще порядка 30 см, учитывайте также клиренс автомобиля.

Дно и весь периметр ямы необходимо также изолировать от лишней влаги и зацементировать. Не забудьте установить страховочную рейку.

Надеемся, что мы помогли вам разобраться с вопросом, как построить гараж из пеноблоков своими руками. Немного времени, внимательного соблюдения всех тонкостей строительства – и вы будете владельцем добротного гаражного помещения. Не забывайте также и о том, что самостоятельное строительство позволит вам существенно снизить бюджет проекта. Советуем посмотреть материал о том, как построить гараж из сэндвич-панелей.

Возведение кровли

Самый распространенный вариант обустройства кровли – установка бетонной плиты, которую необходимо покрыть несколькими слоями рубероида. Но при сооружении стен из пеноблока эта методика не подходит, так как сам по себе этот материал сравнительно хрупкий и под весом плиты может продавиться. Рассмотрим пример изготовления односкатной кровли с использованием двутавровой балки:

Поперек кровли с шагом в 800 мм устанавливаете балки. Длина балки должна быть на 200–250 мм больше стены, т.е. именно настолько с двух сторон крыша будет свисать. Это защитит строение от осадков. Балки вмуровываются в стену.
На нижнюю полочку раскладываете доски 40 мм как можно плотнее.
Сверху них расстилаете рубероид. На края рубероид загибаете на 10 см.
После этого засыпаете поверх рубероида шлаком, керамзитом или другим сыпучим сухим теплоизоляционным материалом.
Сверху утеплителя изготавливаете тонкую цементно-песчаную стяжку до 3 см.
Когда стяжка высохла, обработайте ее жидкой битумной мастикой, например, «Праймер».
После этого методом наплавления расстилаете рубероид поперек гаража по направлению с нижней точки кровли вверх. Каждое полотно укладывается внахлест, что обеспечит стек дождевой и талой воды без просачивания ее в кровельный «пирог».

В завершение остается сделать козырек над воротами. Его можно сделать самостоятельно, сварив из уголка и застелив его поликарбонатом или другим кровельным материалом или приобрести готовый.

Планировка и расчет размеров

Автовладельцы даже с одним транспортным средством предпочитают возводить один гараж сразу на два авто по нескольким причинам. Во-первых, таким образом экономят строительные материалы на случай, если появится необходимость во втором парковочном месте. Во-вторых, коммуникации проводятся единожды. Да и авто потом будут всегда рядом. Но возведение подобной конструкции подразумевает проведение расчетов, для достижения оптимальных размеров.

Рассчитывая размеры гаража для автомобиля, первым делом учитывают стандарты для одного парковочного места. В соответствии с ГОСТами, они равны:

5,5 метра в длину;
2,3 метра в ширину;
2,2 метра в высоту.

Эти размеры — минимальные, и в случае, если авто большое, то увеличивают и их. Но этого мало. Учитывают и пространство вокруг машины. Так, стандартные, занимаемые авто с открытыми дверцами, размеры пространства увеличиваются еще на 10-15 сантиметров. К этому добавляют обязательный зазор между стенами, равный 30 сантиметрам.

Таким образом, гараж для одного седана по ширине бы составил 6,1 метр. В то же время длина заезда – не менее 5,5 метров. Вместе с дополнительным необходимым пространством это делает длину строения равной не менее, чем 6,8 метра.

Чертежи для возведения такой конструкции составляют самостоятельно, ввиду простоты формы.

Проекты гаражей из пеноблоков – планируем дом для автомобиля
