Проекты гаражей с подвалом и мансардой для рационального использования площади участка

Строительные работы

Прежде чем выкопать в земле подвал, надо пошагово ознакомиться с тем, как его самостоятельно построить.

Сооружение пола

Рекомендуется тщательно продумать, как сооружать пол, чтобы в будущем он был теплым и сухим.

На этапе выкапывания котлована на его дне создается специальная дренажная подушка. Для этого поверхность трамбуют, выравнивают и засыпают песком. Высота песочного слоя должна составлять 200-250 миллиметров. Однако прежде чем вырыть котлован, весь песок заранее вымачивают 1-2 часа в воде, чтобы он лучше утрамбовывался. Также в состав дренажной подушки входит мелкая щебенка, которую засыпают поверх песочка. Щебень используют для защиты погреба от грунтовых вод, которые могут испортить пол.

После создания дренажной подушки на ее поверхность укладывается металлическая сетка с материалом для гидроизоляции, который выстилается в 2-3 слоя. Затем поверхность необходимо выровнять, после чего сооружают стяжку из армированного бетона. Когда бетонная поверхность застынет, ее обрабатывают грунтовкой.

Возведение стен и пола

После сооружения котлована и пола занимаются возведением стен подвала. Перед этим надо ознакомиться с физическими характеристиками почвы, так как от них зависит выбор наиболее подходящего материала для создания стенок.

Если было решено сооружать бетонные стены, придется заранее создавать деревянную опалубку. При этом высота одной опалубочной секции составляет 30-40 см. Внутри опалубки укладывают арматуру и заливают бетон. Когда он застынет, опалубочную секцию поднимают, после чего в нее снова заливается бетонная смесь.

Чтобы защитить стены от высокой влажности, их поверхность обрабатывают грунтовкой.

Нужен ли погреб в гараже

Многие владельцы собственного гаража задаются вопросом, стоит ли оборудовать под ним подвальное помещение. Они считают, что это сопряжено со значительными трудностями, требует капитального ремонта здания или строительства нового сооружения.

В условиях современного мегаполиса гараж — это то место, которое можно оборудовать для хранения консервов и других продовольственных запасов. Несмотря на наличие в большинстве квартир холодильника, именно в погребе обеспечивается сохранность картофеля и солений.

Главное достоинство погреба, оборудованного под гаражом — поддержка оптимальной температуры даже в сильный мороз. Если яма углублена на 2–3 метра, то погреб не будет промерзать вне зависимости от погоды.

Среди других плюсов:

  1. Возможность хранения запасов на зиму. Не у всех есть возможность оборудовать подвал в доме или хозяйственном помещении. Однако сделать погреб для хранения продуктов в гараже может каждый.
  2. Лёгкость строительства. От вас не потребуется специфических строительных знаний и навыков, профессиональных инструментов и оборудования. Достаточно соблюдать основные требования технологии.
  3. При наличии отдельно стоящего гаража, вы можете оборудовать подвальное помещение любых нужных размеров. Достаточно руководствоваться простым принципом: чем больше семья, тем крупнее погреб. Для четырёх человек будет достаточно 8 квадратных метров.

Строительство подвала в гараже

Выбирая проект гаража с подвалом, необходимо учитывать некоторые правила сооружения конструкций.

Строительство фундамента под гараж

К ним относятся:

  • Глубина погреба должна быть до двух метров.
  • Близость грунтовых вод или влажного грунта, предопределяет необходимость возведения стен из монолитного водонепроницаемого бетона или материала с достаточной плотностью.
  • При сухом грунте, стены изготавливаются из облегченных стандартных асбестоцементных волнистых шиферных листов, используемых для кровли. Монтируются они в два слоя, затем саморезами или шурупами фиксируются к деревянному каркасу, что делает строение довольно прочным. Склеиваются листы между собой клеем на цементно-казеиновой основе или битумной мастикой.
  • Для гидроизоляции помещения используется горячий битум, которым обмазываются ограждающие конструкции в два слоя.

Состав для гидроизоляции

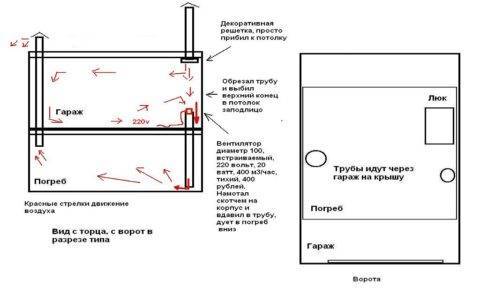

Устройство вентиляции в погребе и гараже

Преимущества строения

Не стоит использовать проект гаража с погребом, для возведения металлической конструкции, которая считается относительно временным строением. Основной причиной этого является довольно высокая цена постройки. Строить в гаражах погреб имеет смысл при его эксплуатации более 20 лет.

Преимущества такой конструкции:

Возможность использовать подвал для хранения зимних припасов.

Размещение продуктов в подвале

Помещение достаточно легко переоборудовать и использовать как мастерскую, что очень важно для многих автовладельцев, особенно в кооперативных стандартных гаражах, которые не имеют отдельного места для организации мастерской. Организация мастерской в подвале

Организация мастерской в подвале

Такие помещения используется для хранения предметов и вещей, которые жалко выбросить, но они не нужны в данный момент.

Хранение лишних вещей

При решении построить гараж с погребом, проект, составленный грамотно, позволяет рассматривать сооружение, как выгодно приобретенную долгосрочную инвестицию, предусматривающую вложение средства в строительство один раз.

Проект погреба под гаражом

https://youtube.com/watch?v=Rnn0e-7n94c

Нюансы устройства пола

Устройство подвала начинается с монтажа пола. Чтоб получить сухое и тёплое напольное покрытие во время вырывания котлована глубину увеличивают на 30-40 сантиметров от проектной отметки. На дно котлована засыпают 15 сантиметровый слой песка. Подсыпку уплотняют, проливая водой, а затем засыпают щебень, толщина подушки около 15 сантиметров. Подобные материалы будут использоваться в качестве дренажа. Проступающие грунтовые воды не будут задерживаться возле гидроизоляции, жидкость быстро уйдёт сквозь слой щебня и песка.

После того, как щебень утрамбован на большой котлован укладывают рулоны гидроизоляционных материалов в несколько слоёв, полотнища склеивают горячим битумом. Далее заливают пол в подвале гаража, используя для этого цементно-песчаный раствор или специальные выравнивающие смеси с армирующим волокном (толщина стяжки в пределах 2-3 сантиметров). Когда основание подсохнет ,его пропитывают гидроизоляционной грунтовкой.

Многие владельцы гаражей делают глиняные полы в погребе. Конструкция напольного покрытия состоит из двух слоёв глины по 25 и 40 сантиметров. В средине между прослойками укладывают рулонные гидроизоляционные материалы. В качестве финишного напольного покрытия используется дощатый настил.

Гидроизоляция погреба – избавляемся от лишней воды

От того, насколько правильно спроектирован и построен подвал в гараже, напрямую зависят такие важные факторы, как долговечность, прочность, условия хранения продуктов и многие другие.

На этапе строительства подвала, когда котлован под него только роется, в случае обнаружения грунтовых вод их необходимо покрыть толстым слоем глины, не менее 50 сантиметров.

Глиной следует заделать образовывающееся между почвой и стенами подвала пустое пространство, причем толщина слоя – минимум 15 сантиметров.
Кирпичная облицовка выкладывается в один уровень с перекрытием потолка подвала в гараже

Далее верхняя часть погреба закрывается слоем железобетона с люком.

Если с грунтом на месте строительства подвала все в порядке, и грунтовые воды отсутствуют, то для обработки наружных стен достаточно тонкого слоя расплавленного битума.
Если же почва достаточно влажная, то для гидроизоляции необходимо использовать рубероидом на основе битумной мастики.

Если уровень грунтовых вод находится выше пола подвала, то нужно будет сделать гидроизоляцию под полом, для чего используется несколько слоев рубероида.
Нелишним будет усилить пол жирной глиной или пропитанной битумом щебенкой.

С целью предотвращения появления плесени и сырости в помещении важно сделать качественную вентиляцию.
Для этого в цокольных стенах делают специальные отверстия. Для сохранения средней температуры по всей площади перекрытия нужно уложить рубероид, глину, пленку либо другой подобный материал.

Чертеж гидроизоляции потолка подвала.

Перед размещением в погребе закаток, овощей либо каких-либо других продуктов необходимо предварительно просушить помещение, и избавиться от избытков влаги. Для этого на стены необходимо нанести слой извести, после чего сжечь в нем 10-15 таблеток сухого топлива. Помимо просушки такие действия помогут предотвратить появление бактерий гнили.

Особенности проектирования

Гараж на две машины с хозблоком

Для экономии места на участке домовладельцы часто располагают гаражный бокс вместе с хозпостройками:

  • баней;
  • насосной;
  • котельной;
  • душевой;
  • кладовой.

Тогда создаётся проект с учётом места под них. Размеры напрямую зависят от его предназначения. Чаще всего гаражи на две машины совмещают с хозблоками, в которых можно хранить не только малую садовую технику и принадлежности, но и автомобильные аксессуары. Для этого в проекте достаточно прибавить 3-3,5 метра и предусмотреть наличие перегородки. Её лучше выполнять из пеноблока или кирпича.

Также гараж на две машины должен быть оборудован смотровой ямой размером 4 х 0,9 м. При создании проекта учитывают залегание грунтовых вод и прочность фундамента, поскольку на него будет осуществляться нагрузка от стен, крыши, двух машин, вещей и оборудования в хозблоке. Возможно, в будущем захочется пристроить мансардное помещение или выкопать погреб. В последнем случае лучше его запланировать на проектном этапе.

Видео по теме

Гараж на две машины с хозблоком и погребом

Размеры подвала всегда должны соответствовать размерам гаража

Под «погребом» понимают подземное помещение, выделяющее тепло в окружающее пространство, поэтому необходимость вентиляции очевидна. Иначе неизбежно появление грибка. Также нужно учесть риск подтопления и продумать систему дренажа для водоотведения.

Размеры подвала должны соответствовать размерам гаража. Глубина погреба обычно составляет 2-2,2 м. Перед тем как заливать фундамент под гараж, следует выполнить следующие мероприятия по обустройству погреба:

  • дно котлована тщательно трамбуют;
  • затем засыпают щебнем (10 см.);
  • снова трамбуют;
  • заливают горячим битумом;
  • после его высыхания выстилают гидроизоляцию (рубероид, толь или плёнку);
  • бетонным раствором заливают пол (30 см.) с прутьями арматуры по периметру;
  • устанавливают и крепят щиты опалубки для заливки стен подвала;
  • в ней размещают арматуру, увязывая её проволокой;
  • заливают бетон с постоянной трамбовкой;
  • после твердения раствора щиты убирают;
  • между стенами и котлованом засыпают и трамбуют глину;
  • внутренняя часть штукатурится цементным раствором толстым слоем (2 см.).

Сооружение погреба и смотровой ямы готово. Стены его будут фундаментом для двухместного бокса с хозблоком.

Для заливки пола гаража используют щиты, которые устанавливают под швеллеры и крепят распорками. Не забывают оставить места для вентиляционных труб. Затем на них раскладывают арматурные пруты, оставляя свободными места для входа и смотровой ямы. Потом заливают бетонный пол, который перекрывает арматуру на 5-6 см. Толщина пола при этом не должна быть менее 10 см.

В подвале предусматривается наличие приточно-вытяжной вентиляции. Каналы для поступления воздуха и его оттока должны находиться в противоположных местах. Приточное отверстие больше вытяжного в два раза и закрывается сеткой от грызунов. Труба для вытяжки выводится выше конька крыши. Таким образом, в подвале проведена интенсивная вентиляция.

Видео по теме

Гараж на две машины с хозблоком и навесом

Под навесом можно не только прятать машину, но и комфортно проводить время

Такое сооружение является оптимальным вариантом для хранения и обслуживания автомобилей. А когда пространство под навесом свободно, его можно использовать для комфортного отдыха. Пристроенный навес не требует основательного фундамента, может быть изготовлен из любых материалов, под ним обеспечивается достаточная вентиляция, и его установка не займёт много времени.

Для кровли подойдёт профлист, поликарбонат, доски, черепица, а в качестве опор могут применяться металлические трубы или брус:

  • Расстояние между опорами должно составлять 1,5-2 м;
  • Ямы под них делают диаметром и глубиной 0,5 м.;
  • Затем выставляют строго вертикально, укрепляют камнем, обломками кирпича;
  • Заливают бетоном;
  • Через сутки опоры по верхнему периметру соединяют перемычками, на который устанавливают каркас навеса;
  • Монтируется кровля.

Пол заливается бетоном или выкладывается брусчаткой или тротуарной плиткой.

Смета расходов

В составе сметы на постройку подвала в гараже должен содержаться список нужных для работы материалов. Их виды и количество сильно разнятся в зависимости от размеров постройки, необходимости утепления, вида гидроизоляции и потребности в дренаже.

Также в документе рассчитывают стоимость строительных работ. Последовательность создания сметы можно разделить на нескольких этапов.

Первый этап

Сначала выполняют подготовку к строительству:

  • Сначала исследуют участок, где стоит гараж. На этой стадии нужно учесть глубину расположения воды в почве в разное время года. Самостоятельно получить нужные данные очень сложно, по этой причине нужно обратиться к специалистам и внести в смету затраты на их услуги;
  • Можно подготавливать проект подвала. Если вы сделаете его самостоятельно, то затраты на это учитывать не нужно. Если же придётся нанимать специалистов, то деньги для оплаты их работы также нужно учитывать.

Второй этап

Нужно учесть затраты на основные строительные работы:

Подготовка котлована. Учитывают деньги, которые нужны для подготовки котлована и вывоз извлечённого грунта. Если всё делается самостоятельно, то тогда этот пункт в смете не учитывается;
Подсчитывают стоимость покупки отделочных материалов

В основном в подвалах стены отделывают внутри кирпичом, допустимо использовать другие материалы, только важно, чтобы они служили долго и не страдали от влаги. Также подсчитывают расходы на наём рабочих, которые будут производить отделку;
Рассчитывают затраты на устройство перекрытий подвала — нежелательно использовать деревянные перекрытия, они быстро гниют при высокой влажности

При найме людей для выполнения этой работы учитывают и эти деньги;
Подсчитываются затраты на устройство потолка. Для этого подойдут разные материалы, только они должны хорошо противостоять влаге. При найме специалистов учитывают затраты на оплату их работы;
У каждого погреба должна быть крышка входного люка, её делают из прочного влагостойкого материала.

Третий этап

На этой стадии учитывается окончательная отделка погреба:

  • При необходимости изготавливают в погребе ящики, короба и полки для овощей, консервных банок и других продуктов. Полки устанавливают на стеллажах, их чаще всего изготавливают из стальных элементов. Полки должны не впитывать влагу или быть обработаны специальными составами. Учитывают расходы на покупку материала и на изготовление стеллажей для установки полок;
  • В погреб спускаются по лестнице, по этой причине нужно принимать в расчёт расходы на её изготовление или покупку.

В конце подводится итоговая сумма.

Как утеплить подвал

Делая погреб под гаражом своими руками позаботьтесь о качественном утеплении подземного помещения. Теплоизоляцию нужно укладывать в обязательном порядке независимо от целей использования подвала. При отсутствии утеплителя зимой в этой части здания будет холодно, что приведёт к заледенению хранящихся овощей и консервации.

Утепляя погреб своими руками выбирайте пенопласт или экструдированный пенополистирол. Такие материалы не только обладают минимальным коэффициентом теплопроводности, они не боятся влаги, поэтому на поверхности такой теплоизоляции никогда не появится грибок или плесень. Для укладки в подвале используются листы пенопласта с толщиной не менее 5 сантиметров.

Обратите внимание!
При наклейке утеплителя с внутренней стороны помещения в любом случае появится конденсат. Это связано со значительной разницей температур внутри и снаружи погреба.. Для предотвращения появления конденсата утепляйте подвал только с наружной стороны

Если нет такой возможности, между теплоизоляцией и стеной оставляют прослойку в пределах 1-2 сантиметров. Свободное пространство между материалами применяется для выведения водяного пара

Для предотвращения появления конденсата утепляйте подвал только с наружной стороны. Если нет такой возможности, между теплоизоляцией и стеной оставляют прослойку в пределах 1-2 сантиметров. Свободное пространство между материалами применяется для выведения водяного пара.

Мы описали, как построить подвал в гараже. Основной технологический процесс может отличаться в зависимости от характеристик грунта и финансовых возможностей хозяина здания.

Для любого автомобилиста гараж со смотровой ямой – это место, где он может пропадать часами, а то и днями. Днище подварить, проверить не появились ли новые дыры в глушителе, выяснить откуда льётся масло. Куда же без ямы? Свою ласточку необходимо обследовать со всех сторон. Да и подвал не помешает.

Надёжное хранилище для консервации и овощей. Так что, если уж строить гараж, то нужно выжать из этой идеи как можно больше пользы. Составление грамотного проекта – первый и самый важный шаг навстречу к успешной его реализации.

Основное требование к любому подвальному помещению – оно должно быть сухим, удобным в пользовании и прослужить долгое время.

Смотровая яма в гараже.

Следовательно, на этапе проектирования следует уделить особое внимание следующим вопросам:

  1. Архитектура совмещения подвала и гаража.

    Расположение входа (люк или проход через смотровую яму).
  2. Конструкция подвала, погреба или смотровой ямы.

    Прослеживание зависимости между весом автомобиля, размерами гаража, местностью, глубиной промерзания почвы, уровнем залегания грунтовых вод, типом грунта и конструктивными решениями.
  3. Изоляция.

    Выбор специального материала.
  4. Система вентиляции для обеспечения циркуляции воздуха.
  5. Электроснабжение.

Преимущества строения:

  • незаменимое место хранения предметов, которым в доме просто нет места, и, которые в любой момент могут понадобиться;
  • можно использовать как «место зимовки» припасов;
  • если размеры подвала позволяют – возможность переоборудования под мастерскую для отдельных работ;
  • гаражный бокс с подвалом и смотровой ямой всегда будет в цене.

Дом с подвалом и гаражом

Особого внимания заслуживают проекты домов с подвалом и гаражом.

Подвал и смотровая яма в гараже

Целесообразность их выбора определяется, прежде всего, предварительной сметой расходов. Очень часто проекты одноэтажных домов с гаражом и подвалом увеличивают стоимость строительства всего здания на 15-30%, что является довольно внушительной суммой в денежном выражении. Однако наличие подвала значительно расширяет возможности проекта, позволяет рациональнее и экономнее использовать пространство в самом доме.

Выбирая проект дома с подвалом и гаражом, необходимо определить рациональность такого решения. Особе значение следует придавать геологическим факторам.

К ним относятся:

Высота залегания грунтовых вод над уровнем земли. Если она выше, чем глубина заложения фундамента, при сооружении подвала понадобится затратить дополнительные средства на приобретение и устройство дорогой и надежной гидроизоляции (см. Гидроизоляция подвала в гараже: подходим к вопросу комплексно).

Гидроизоляция подвала

Например: в доме, где подвал не предусмотрен, достаточно устройство горизонтальной гидроизоляции на уровне цоколя фундамента.

Вид грунта. При наличии на участке грунтов скалистого типа, для устройства фундамента потребуется привлечение спецтехники.

Преимущества и недостатки, которые имеет проект дома с гаражом и подвалом, представлены в таблице:

ЗаПротив
  • Дополнительная площадь. В подвальном помещении можно разместить практически любое подсобное помещение, что значительно высвобождает полезную жилую площадь дома. Здесь удобно расположить кладовую, котельную и прачечную, устроить хранилище для размещения рабочего инструмента и оборудования.
  • Зона отдыха. В подвале можно обустроить зоны отдыха, сауну, бильярдную или зал для занятий спортом.
  • Теплый пол и сейсмоустойчивость. Проекты одноэтажных домов с гаражом и подвалом обеспечивают более высокие показатели сейсмоустойчивости, чем обычные двухэтажные здания. А наличие отапливаемого подвала – гарантия теплых и сухих полов в помещениях первого этажа.
  • Высокая стоимость земляных работ, из-за привлечения спецтехники.
  • Необходимость устройства качественной вентиляции. Подвал будет непригодным к использованию, при наличии в нем затхлого воздуха, плесени на стенах или конденсата. Это может привести к порче припасов, к преждевременному износу конструктивных элементов строения.
  • Для создания в подвальном помещении комфортного микроклимата в нем должно быть постоянно тепло, что увеличивает расходы на содержание здания.
  • Гидроизоляция. Чтобы предохранить подвал от затопления и повышенной влажности, необходимо предусмотреть устройство в нем качественной гидроизоляции.
  • Необходимость монтажа утеплителя в подвале. Это связано с тем, что теплоемкость воздуха ниже, чем почвы.

Варианты исполнения

Проекты гаражей с подвалом могут быть самыми разными.

Некоторые примеры представлены ниже:

Самый популярный вариант — полностью заглубленный погреб глубиной от 1,5 до 3 метров.

Отдельное расположение погреба и смотровой ямы

Капитальный гараж с подвалом

В этом случае погреб может быть полузаглубленным до одного метра глубиной или полностью заглубленным. Несмотря на значительный объем строительных работ, которые требует погреб под гаражом, проект, при правильной разработке, будет очень полезным при строительстве капитального строения.

Составление плана

Составляя проекты одноэтажных домов с подвалом и гаражом, необходимо учитывать такие факторы:

  • Нельзя производить строительство в низине. Это место, где строение будет постоянно подвергаться подтапливанию талыми и ливневыми водами.
  • Возведение строений не стоит производить рядом с деревьями, их корни могут нанести большой вред зданию.
  • Все проекты домов с подвалом, гаражом и мансардой, должны включать вопросы по организации систем электрификации, водоснабжения и канализации.
  • Не стоит строить здание над подземными коммуникациями. Они должны иметь всегда свободный доступ.

Документы проекта

В комплект документации при разработке любого проекта входят:

  • Схема расположения здания на участке.
  • Эскиз сооружения, выполненный в масштабе и цвете.
  • План гаража, подвала и жилых помещений с указанием их размеров, отметок по высоте, расположением ворот, дверей, окон и лестниц.
  • Описание фундамента.
  • Подробные чертежи каркаса здания.
  • Спецификация материалов, необходимых для отделки.
  • Эскизы крыши и материалы для кровли.
  • Схема подвода коммуникаций.

Вентиляция в подвале

  • Пояснительная записка.
  • Расчет стоимости материалов и работ.
  • Набор необходимых инструментов.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Щелково , а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м
2
*С/Вт
).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП “Тепловая защита зданий”) для города Щелково
.

ГСОП = (t в – t от)z от
,

где,t
в
– расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП “Тепловая защита зданий”): по поз. 1 – по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20
– 22 °С);t
от
– средняя температура наружного воздуха, °С в холодный период, для г. Щелково
значение -3,1
°С;z от
– продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Щелково

значение 216
суток
.

ГСОП = (20- (-3,1))*216 = 4 989,6 °С*сут.
