Технология прогрева бетонной смеси электродами

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

  • Подогрев дорожек греющим кабелем
  • Как экономить электроэнергию дома
  • Как подобрать тепловую пушку по мощности
  • Временное электроснабжение строительной площадки

Когда используют электроды?

Каждый из вышеописанных способов используется в той или иной ситуации. Что же касается электродов, то и это не универсальное решение. К примеру, при заливке бетонной плиты он совершенно не эффективен. В этом случае лучше применить греющий провод. А вот если речь идет о какой-либо вертикальной конструкции, то тут электродный подогрев станет отличным решением.

Кстати, иногда используется естественный утеплитель, которого зачастую недостаточно. В этом случае в качестве дополнительного подогрева подойдет электрод. Но нужно понимать, что чем шире конструкция, тем ниже эффективность и выше стоимость, но к этому вопросу мы еще вернемся. К счастью, сегодня технология прогрева бетона таким способом освоена и широко применяется строителями со всего мира. Тем не менее на территории РФ большая часть построек использует подогрев проводами.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

  • ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
  • ВЕТ (предназначенный для работы напрямую от электрической сети);
  • ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

  • полосовые;
  • струнные;
  • стержневые;
  • пластинчатые.

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

  • излучатель;
  • отражатель;
  • подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника. Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.

Подготовка к прогреву

Прогрев бетона осуществляется только после полностью завершенной укладки бетонного раствора.

Подготовка к процедуре может начинаться исключительно после того, как будут уложены закладные детали и арматура, а также проведена электросварка арматуры. Далее следует монтировать готовые греющие элементы

Важно избежать при этом натяжения обогревающих проводов на каркасы арматуры. Лучше всего будет проложить между ними

В случае если арматура не применяется в конструкции, следует использовать готовые инвентарные шаблоны. После выполнения процесса монтажа провода должны быть обязательно окружены бетонным раствором таким образом, чтобы они не касались деревянных деталей конструкции либо опалубки.

Процесс проведения греющих элементов возможен исключительно после проверки мегомметром. Нагрузка фаз низкой стороны подстанции обязательно должна быть равномерной. Выводы обогревательных проводов должны иметь сечение, увеличенное в 2-3 раза. В случае если последнее условие нельзя выполнить, рекомендуется подключать отрезки алюминиевых проводов с изоляцией места присоединения к трубке из пластмассы.

Читать также: Что такое передняя бабка токарного станка

Схема прогрева бетона.

Прогрев бетона должен выполняться не ранее чем будет завершена полностью укладка строительного раствора. Все греющие элементы должны быть размещены с выполнением всех требований техники безопасности. В конструкциях, которые прогреваются, обязательно должны быть изготовлены отверстия, которые необходимы для того, чтобы выполнять замеры температуры. Пусковая сила тока в элементах, которые греются, должна замеряться в процессе включения и 1 раз в час на протяжении первых трех часов нагрева.

В случае если показатели будут нормальными, температура в последствии должна замеряться 1 раз в смену. Бетонный раствор в результате электропрогрева должен набрать не менее 50% прочности, которая была заявлена. Практически во всех случаях соответствие самому последнему требованию будет определяться путем испытания контрольных образцов.

Прогрев бетона электродами

Прогрев электродами – это один из наиболее популярных методов нагрева цементно-песчаной смеси в холодных погодных условиях.

Принципиальная схема трансформатора для прогрева бетона.

Существует несколько видов электродов, применяемых для данного вида работ:

  1. Пластинчатые.Токопроводящие элементы выполнены в виде пластины. Подобные нагревательные элементы устанавливаются с внутренней стороны опалубки для обеспечения хорошего контакта с песочно-цементной смесью. Обогрев бетона осуществляется из-за возникновения электрического поля вблизи пластинчатых нагревательных элементов.
  2. Полосовые.Подобный вариант нагревательных устройств монтируется с обеих сторон опалубки. Принцип действия полосовых электродов идентичен пластинчатым: при подаче тока вокруг греющих элементов возникает электрическое поле, прогревающее бетонную конструкцию.
  3. Струнные.Нагревательные элементы струнного типа зачастую используются при прогреве цилиндрических бетонных конструкций, например, колонн. Подсоединение электродов осуществляется к центру конструкции, окруженному токопроводящей опалубкой. Для упрощения соединения токопроводящих элементов между собой провода питания, виднеющиеся из опалубки, изгибаются в форме буквы Г.

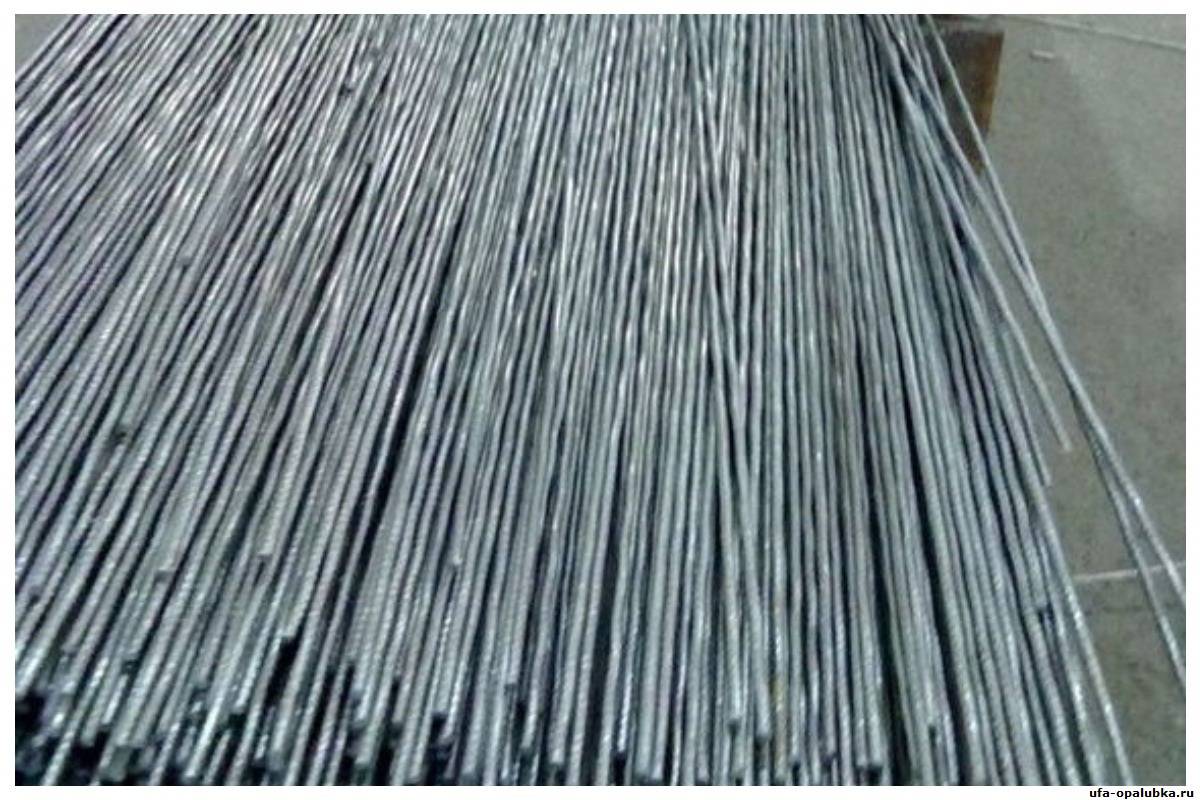

  4. Стержневые.По своему виду данная модель нагревательных элементов напоминает арматуру. Монтаж стержневых элементов осуществляется внутрь бетона, что позволяет прогревать даже самые сложные конструкции.

Существуют случаи, когда вместо электродов можно использовать продольные металлические прутья, помещенные в опалубку. Такой метод отличается простотой и эффективностью, но имеет большое потребление электрической энергии.

Бетонирование без прогрева

Любой из перечисленных способов подогрева бетона требует специальной подготовки, и главное наличие оборудования. Следовательно, все такие технологии затратные. Поэтому многие застройщики ищут варианты заливки бетона при пониженных температурах без применения искусственного подогрева. Как уже отмечалось, что подогрев в зимних условиях необходим, для того, чтобы раствор при положительной температуре успел затвердеть. Другими словами необходимо создать условия, чтобы прочность бетонной смеси составила не менее 70%. В строительстве существуют технологии заливки бетона без подогрева. Например, марочную прочность раствора можно достичь и за счет добавления в его структуру противоморозных добавок.

Каждый вид добавок выполняет определенные функции и применяется от ситуативных условий в период строительства.

Существуют следующие виды добавок:

  • ускоряющие. Это модификаторы сокращающие время достижения 60% прочности бетонной смеси;
  • замедляющие. Применяются в тех случаях, когда наоборот возникает необходимость замедлить скорость затвердевания. Они применяются, когда раствор доставляется на строительную площадку уже предварительно подогретый;
  • воздухововлекающие. Модификаторы добавляются в бетонный раствор, в состав которого входят крупные фракции гравия или щебня. Добавка способствуют провоцировать химическую реакцию с выделением воздушных пузырьков. Такой процесс компенсирует нагрузки при застывании бетона, за счет чего минимизируются риски разрушения смеси при низких температурах;
  • противоморозные. Ускоряют процесс испарения избытка влаги из бетонной смеси. При этом бетон быстро набирает прочность.

Существует еще один простой способ. При температурах не ниже пяти градусов можно с подветренной стороны разжечь костер. Однако такой способ можно применить только на небольших площадках. Более того, костер обогревает участок бетонирования неравномерно. Следует учесть, что в случае применение добавок или использование костров зеркало бетонирования обязательно следует утеплять укрывочным материалом.

Способы установки электродов в конструкцию

Технология прогрева подразумевает погружение электродов в залитую смесь с шагом в 60-100 см. Точное расстояние определяется геометрическими особенностями конструкции и погодой в местности.

Чтобы избежать отрицательного воздействия на материал, важно

придерживаться равномерного размещения элементов и руководствоваться такими нормами:

  1. Минимальная дистанция между рабочими деталями — 200-400 мм.
  2. Дистанция между электродом и каркасными стержнями — 50-150 мм.
  3. Расстояние до технологического шва — от 100 мм.
  4. Расстояние до опалубки от крайнего ряда — от 30 мм.

Если конструкция прогреваемого объекта препятствует соблюдению таких требований, электроды можно покрыть изоляционной трубкой из эбонита. После завершения работ по заливке необходимо укутать участок рубероидом, полиэтиленовой пленкой или другим теплоизолятором. Отсутствие хорошего утепления приведет к низкой эффективности электропрогрева бетона.

Виды используемых электродов

При прогреве бетона задействуют 3 разновидности электродов. Они разработаны для разных условий и отличаются как конструктивными особенностями, так и принципом действия. Так, стержневые модели создаются на базе армированных деталей диаметром 8-12 мм.

Их подключение производится после предварительного расчета оптимального шага. Последняя секция присоединяется на расстоянии до 3 см от опалубки. Это позволит полностью прогреть края стены или колонны.

Принцип работы пластинчатых моделей немного отличается. Их нужно крепить в разных частях опалубки, чтобы получить мощное электрическое поле для получения оптимальных температурных показателей при прогреве.

Струнная разновидность востребована при прогреве колонн.

Схема подключения электродов

Схема соединения электродов напрямую зависит от их типа и принципа работы. Если выбраны пластины, 1 фазу нужно подключить к первому электроду, а вторую — к противоположному. Этот метод называется параллельным. Стержневые элементы подразумевают подключение первого и последнего электрода в ряду.

Что касается понижающих трансформаторов, то их использование не всегда оправдывает себя. Однако, чтобы предотвратить пересушивание раствора, лучше позаботиться о наличии такого узла.

Зачем прогревать бетон

Особенно такие условия актуальны при укладке бетона в зимнее время. Технология бетонирования в зимних условиях требует особой подготовки. Это вызвано следующими физическими свойствами компонентов бетонной смеси:

  • в условиях отрицательных температур вода переходит в лед. Таким образом, в твердом состоянии она не может вступать в химическое соединение с цементом. В итоге не происходит реакция гидратации;
  • одновременно в бетонной смеси, при переходе воды в лед, увеличивается ее объем. Этот процесс вызывает повышение внутреннего давления, что может вызвать разрушение замороженного бетона;
  • после оттаивания воды и превращение ее в жидкое состояние процесс гидратации может возобновиться, но ранее разрушенные связи в замороженном бетоне зимой уже не восстановятся;
  • нарушаются связи между цементным раствором, металлическими элементами армирования бетона и заполнителем. Это происходит потому, что замерзая, вода образует возле арматуры и заполнителей ледяные включения, которые постепенно расширяясь, снижают процесс адгезии.

Перечисленные факторы в конечном результате резко снижают технические параметры бетона (прочность, плотность, стойкость и долговечность). С другой стороны, если свежий бетон уже приобрел стабильное состояние, то вышеупомянутые неблагоприятные условия ему уже не опасны.

Таким образом, при работах с бетоном в зимний период следует создавать такие температурные условия, при которых бетонная смесь приобретет заданную прочность без разрушений структуры. Следовательно, уход за бетоном в зимнее время заключается в правильном выборе технологии его обогрева.

Для этого разработаны ряд технологических процессов приготовления, подачи и укладки бетона при пониженных температурах. Учитывая специфику каждого процесса можно разработать график прогрева бетона в зимнее время.

Существует несколько способов прогрева бетона в зимнее время:

  1. поддержание первоначальной теплоты ингредиентов бетонной смеси. Это значит, что сначала отдельно подогревается вода и заполнитель, а затем приготавливается заливочная смесь. При этом подогрев цемента не допускается;
  2. использование тепла, выделяющегося при затвердевании бетона – метод «термоса»;
  3. технология прогрева бетона при отрицательной температуре искусственным методом.

Как же прогревать бетон в зимнее время?

Существуют несколько технологий искусственного прогрева бетона зимой. О них далее.

Калькулятор / Расчёт нагревательного провода ПНСВ

Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования. Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.

Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции

Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм

Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.

Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.

Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).

Электропрогрев бетона ведётся в трёхстадийном режиме:

  • разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
  • изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
  • остывание бетона со скоростью не более 5 °С/ч

Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.

ЗвездаТреугольник

Возможные наборы нагревающих проводов из практики

Трансформатор прогрева бетонаДиаметр ПНСВ, ммЧисло «ниток» (при L = 28 м)Число «троек» (при L луча = 17 м)
СПБ-401,224 (3 группы по 8 «ниток»)14
1,421 (3 группы по 7 «ниток»)12
2,09 (3 группы по 3 «нитки»)5
3,03 (3 группы по 1 «нитки»)2
СПБ-631,239 (3 группы по 13 «ниток»)22
1,433 (3 группы по 11 «ниток»)19
2,015 (3 группы по 5 «ниток»)8
3,06 (3 группы по 2 «нитки»)4
СПБ-801,248 (3 группы по 16 «ниток»)28
1,442 (3 группы по 14 «ниток»)24
2,018 (3 группы по 6 «ниток»)10
3,09 (3 группы по 3 «нитки»)5
СПБ-1001,260 (3 группы по 20 «ниток»)35
1,451 (3 группы по 17 «ниток»)29
2,021 (3 группы по 7 «ниток»)12
3,012 (3 группы по 4 «нитки»)7
Трансформатор 380/36 мощностью 6 кВт1,295
Трансформатор 380/36 мощностью 2,5 кВт1,232
Трансформатор 380/36 мощностью 2,0 кВт1,232

Прогрев бетона нагревательным проводом ПНСВ

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

  1. Применение
  2. Характеристики провода
  3. Технология прогрева и схема укладки
  4. Расчет длины

Виды зимнего бетонирования

Согласно Р-НП СРО ССК-02-2015 тепловая обработка бетона зимой проводится способами:

пассивным, когда смесь нагревают при приготовлении до укладки в опалубку;активными, при котором термическому воздействию подвергается монолит во время затвердевания.

Пассивные технологии

Эти методы рекомендуется применять для массивных конструкций. При гидратации цемента выделяется экзотермическое тепло, которое согревает монолит изнутри. Этого часто достаточно для фундаментов, ростверков или плит с модулем поверхности до 6 мˉ1 , определяемого отношением площади холодного контакта к объему бетона.

Перед монолитными работами с применением пассивного метода рекомендуется разогреть основание — бетонные поверхности или непучинистые грунты на глубину 300 мм, пучинистые до 500 мм. Применяют утепление, прогрев электродами или гибкими термоактивными матами. Тепловые пушки или инфракрасные излучатели устанавливают в тепляках — шатрах из брезента или фанеры на каркасе.

Допускается не разогревать основание, если во время набора критической прочности отсутствует риск промерзания в зоне контакта.

Активные

При созревании бетона проводят мероприятия, направленные на увеличение температуры внутри конструкции. Они включают обогрев:

методом термоса с использованием грунтового тепла;инфракрасными излучателями; низкотемпературными электронагревателями;греющими проводами;индукционными установками.

Наибольший эффект дает совместное применение активного и пассивного прогрева.

Прогрев бетона электродами

Бетонные консистенции в составе содержат жидкость, которая имеет свойства замерзать при отрицательных температурах. Это явление приводит к деформации строительной конструкции, поэтому сроки эксплуатации и прочность снижаются. Во время набора прочности вода затвердевает, между ингредиентами замедляется реакция, в связи с этим отвердевание материала происходит неравномерно. Если воспользоваться электродами для поддержания температуры, то ситуацию можно исправить.

Перечень преимуществ электродного обогрева:

  1. Скорость выполнения работ высокая.
  2. Простота проведения монтажа.
  3. Прочность повышается.
  4. Срок эксплуатации увеличивается.

Для прогрева достаточно использовать один электрод.

  1. Электроэнергия затрачивается в большом объеме. Для работы необходима сила тока до 50А и понижающие трансформаторы.
  2. Покупка дополнительного электрооборудования.
  3. Высокая стоимость работ. Элементы, задействованные в технологическом цикле, остаются в бетоне.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

  1. Монтаж обогревательных контуров;
  2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

  1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
  2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
  3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
  4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
  5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
  6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
