Разновидности электродов

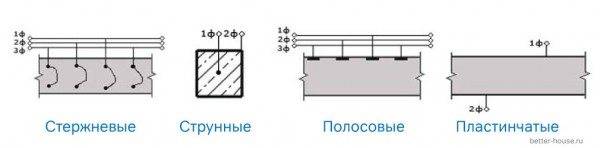

Стержневые
В качестве таковых чаще всего используется арматурный пруток хотя можно устанавливать и узкие полосы металла (композитная арматура, понятное дело, не подойдет, а вот для армирования — то что надо). Его длина должна быть несколько большей толщины заливки (для включения в цепь), а сечение выбирается исходя из ее конструктивных особенностей и плана размещения электродов (как правило, для частного домостроения не более 10 мм). Чтобы арматура легче входила в раствор, один ее конец заостряется.
Стержневые электроды позволяют прогреть «заливку» с конфигурацией любой сложности и формы, поэтому используются чаще всего, особенно при индивидуальном строительстве. Их располагают перпендикулярно продольной оси конструкции. Причем так, чтобы они не соприкасались с прутьями армирующего каркаса.
Струнные
По сути, это разновидность тех же стержневых, но расположение – вдоль оси опалубки. Применяются при прогреве конструкций с малым сечением и большой длиной (балки, колонны и ряд других). Для упрощения присоединения проводов торчащие из опалубки края изгибаются верх (буквой «Г»).
Полосовые
Представляют собой куски железных полос (20 – 50 мм, толщиной 3), которые укладываются поверх залитого раствора. Такой прогрев применяется для заливки малой толщины (массивная стяжка, плита и тому подобное), при этом все элементы размещаются на одной стороне конструкции.
Пластинчатые
Располагаются с противоположных сторон заливки, с внутренней стороны опалубки. Их габариты выбираются в соответствии с ее параметрами. Естественно, что устанавливаются они парами, количество которых и расстановка определяются индивидуально для каждой конструкции.
Подогрев при помощи кабеля
Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.
Технология подогрева раствора кабелем
Схема расположения кабеля
Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, состоит из следующих этапов:
- Кабель располагается в основании бетонной конструкции прямо перед заливкой раствора;
- Кабель фиксируется крепежными элементами;
- В процессе установки кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
- Кабель подключается через электрический низковольтный шкаф.
Схема кабельного подогрева
Способы прогрева конструкций из бетона
Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.
Трансформатором

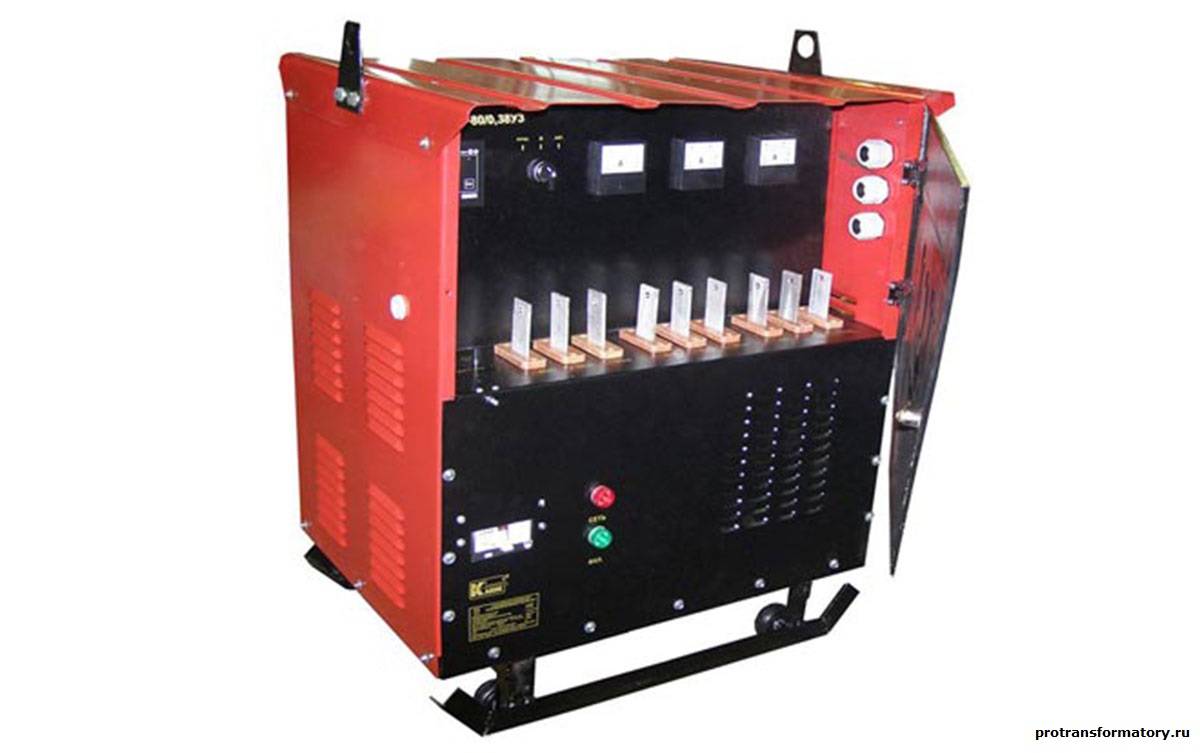

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.
Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.
Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:
- ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
- ВЕТ (предназначенный для работы напрямую от электрической сети);
- ПТПЖ (токопроводящий с параллельными оцинкованными жилами).
Жилы проводов могут быть диаметром 1,2-3 мм.
Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:
- полосовые;
- струнные;
- стержневые;
- пластинчатые.
Инфракрасным излучением
Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

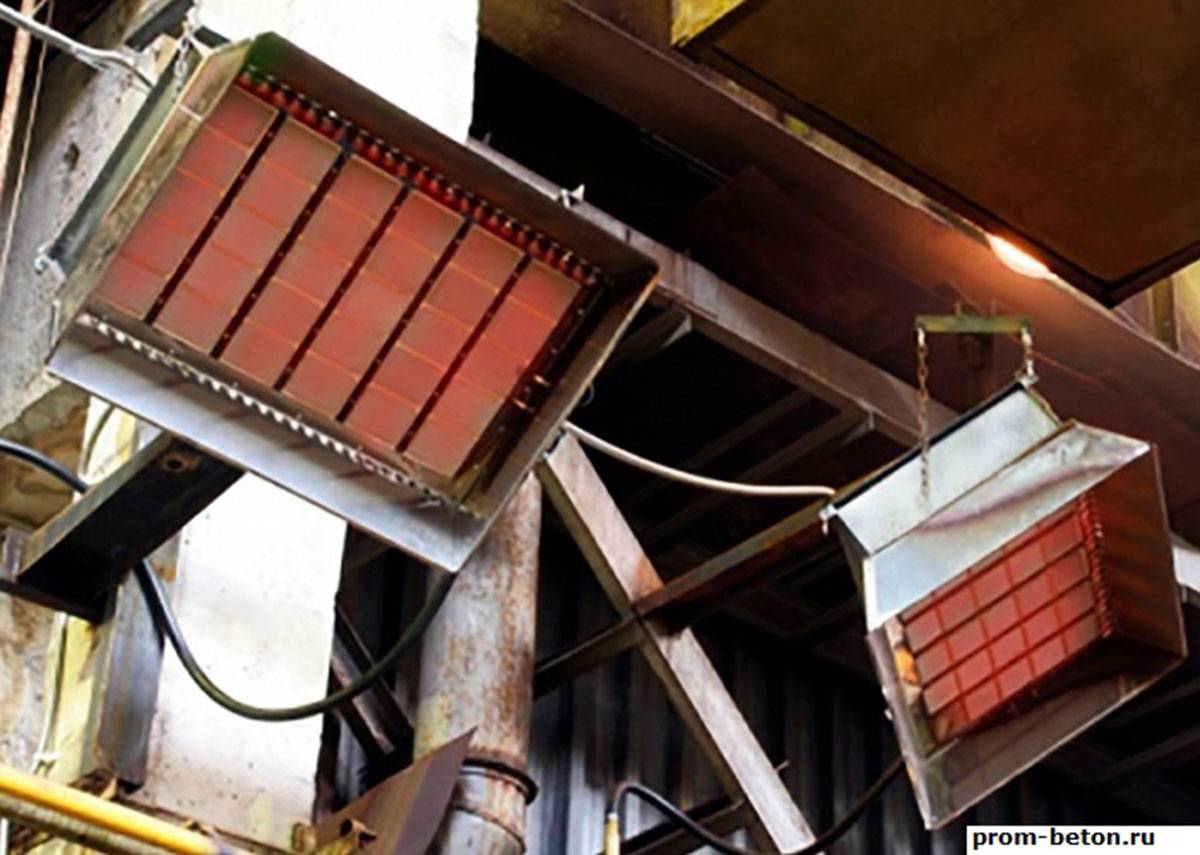

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.
Инфракрасный аппарат имеет следующие компоненты:
- излучатель;
- отражатель;
- подвес либо держатель.
Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.
Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.
Прогрев бетона своими силами
Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

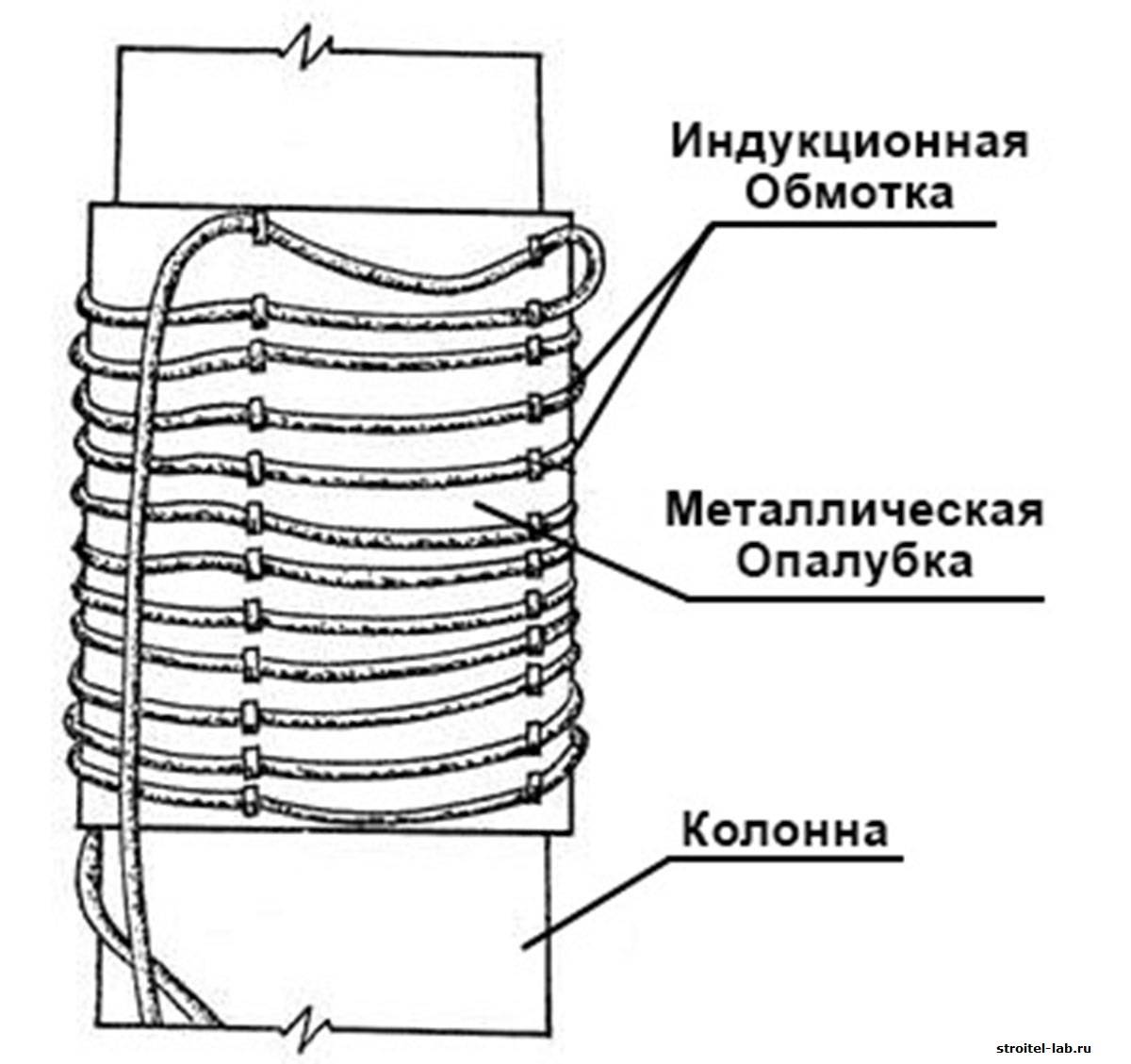

Методом магнитной индукции
Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника. Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.
Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.
Греющей опалубкой
В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.
В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.
Тепляком
Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.
Электропрогрев бетона проводом ПНСВ

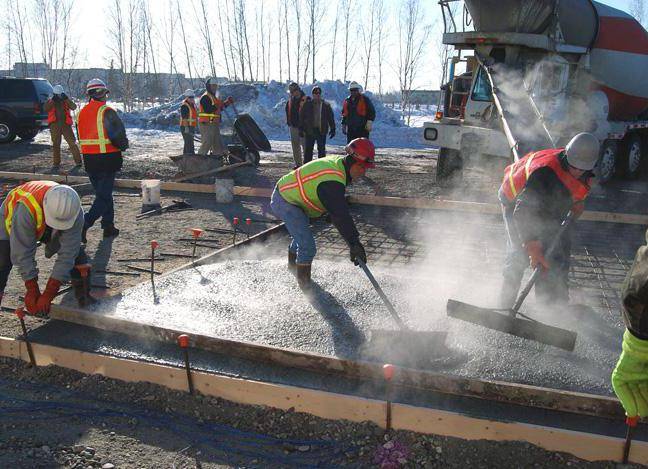

Заливка раствора в подготовленную для прогрева форму
После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:
Нагревательный элемент равномерно раскладывается в месте заливки
Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки
Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.
Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.
Установка провода
Схема укладки провода
Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.
Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.
При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.
Преимущества и недостатки
Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.
Несмотря на весомые достоинства, есть и недостатки:
- необходимость в использовании специального оборудования – ПТ;
- сложность в проведении расчетов требуемой длины кабеля.
Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.
Электропрогрев
Электропрогрев бетона является довольно сложным и дорогостоящим процессом. Однако для предотвращения влияния низких температур на застывающую цементную смесь ей требуется обеспечить ряд условий. В зимнее время цемент застывает неравномерно. Чтобы предотвратить такое отклонение от нормы, следует применять технологию электрообогрева. Она способствует постоянному по всей площади процессу застывания смеси.
Бетон способен застывать равномерно при температуре, которая будет близкой к +20 ºС. Принудительный электропрогрев становится эффективным инструментом в приготовлении строительных растворов.
Чаще всего в подобных целях применяется технология электроподогрева. Если простого утепления объекта становится недостаточно, такая альтернатива сможет решить проблему с неравномерно застывающим бетоном.
Строительные компании могут выбрать один из нескольких подходов. Например, электроподогрев может осуществляться при помощи такого проводника, как кабель ПНСВ, или при помощи электродов. Также некоторые компании прибегают к принципу подогрева самой опалубки. В настоящее время могут также в подобных целях применять индукционный подход или инфракрасные лучи.
Независимо от того, какой способ выберет руководство, обогреваемый объект в обязательном порядке следует утеплить. Иначе равномерного прогрева будет добиться нереально.
Опалубка для прогрева бетона
Для этого метода используется опалубка, в щиты которой вставляют нагревательный элемент. Удобство конструкции заключается в том, что при необходимости можно легко заменить её неисправные элементы. Если дом монолитный, то при помощи такой опалубки можно прогреть его полностью. Если прогревать этажи поэтапно, то опалубку можно переставлять, переходя к нужному участку работы. Использовать такой способ можно даже при температуре окружающей среды -25 градусов.
Преимущества такой методики:
- Высокая производительность при относительно небольших затратах энергии;
- Требует немного времени на приготовления, монтаж;
- Можно использовать в сильные морозы;
- Можно использовать несколько раз.
Недостатки:
- Высокая стоимость.
- Неудобно, если строение нестандартное.
Виды прогрева
Сквозной (внутренний, погружной)
Применяется для конструкций, имеющих большую толщину или сложную форму. Из названия понятно, что электроды размещаются внутри залитой массы раствора. Общее правило – электроды устанавливаются на расстоянии не менее 3 см от элемента опалубки.
Периферийный (поверхностный, нашивной)
Под полосы устанавливается подкладка. На практике для этого чаще всего берутся куски рубероида, что позволяет такие электроды легко снимать и использовать многократно.
Общее правило
Если в опалубку установлен металлический каркас, то использовать напряжение более 127 В ЗАПРЕЩЕНО . Для конструкций неармированных оно может быть не более 380 В.
Что учесть при прогреве бетона
- По мере отвердевания залитой массы изменяется ее эл/сопротивление, так как происходит испарение влаги. Следовательно, необходимо систематически корректировать силу подаваемого тока, поэтому в схему обязательно должен быть включен элемент регулировки (например, реостат, трансформатор с несколькими выходами).

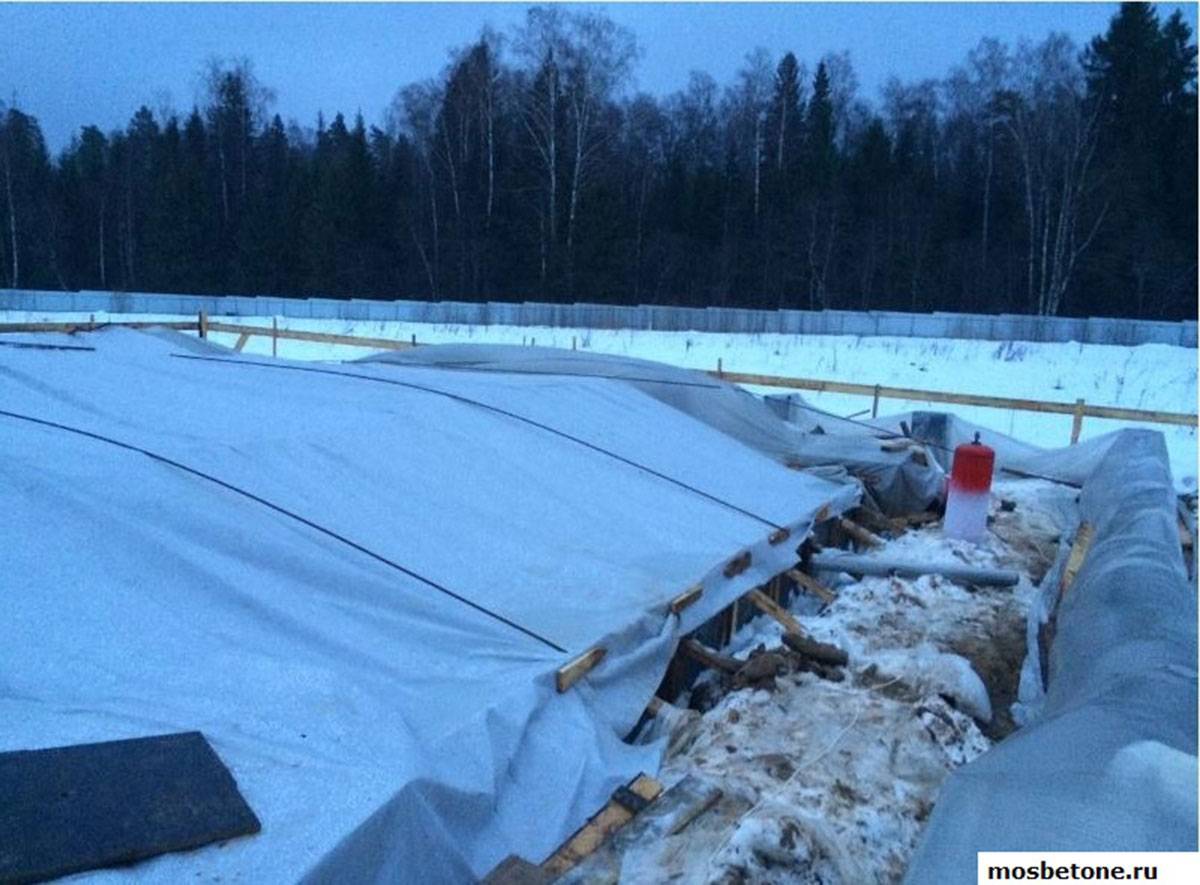

- Поверхность конструкции, подлежащей прогреву, должна быть укрыта материалами, снижающими теплопотери. Это могут быть опилки, маты, пленка п/э, рубероид и тому подобное. В противном случае сам процесс прогрева теряет смысл.
- При стержневом методе нужно соблюдать одинаковые расстояния между электродами как в одном ряду, так и в соседних. Это обеспечит равномерность загрузки «линий» и исключит перекос фаз.
- Снижения энергозатрат можно добиться введением в состав раствора специальных добавок-пластификаторов, ускоряющих процесс отвердевания бетона.
- Специалисты не рекомендуют применять электродный прогрев для мелких конструкций. Для этого существуют другие методики.
- В качестве «питания» нельзя использовать источник постоянного тока, так как в этом случае не избежать электролиза жидкости.
- При небольших объемах заливки в качестве источника напряжения можно использовать сварочные трансформаторы.
- Единой рекомендации по размещению электродов на (в) заливке раствора нет. Схема определяется индивидуально и зависит от внешних условий, параметров опалубки, марки цемента и ряда других факторов.
- Через определенные временные промежутки (зависят от специфики работ) делается замер температуры. Для этого проделываются специальные «шурфы».
- ЗАПРЕЩАЕТСЯ. При использовании прутьев арматурного каркаса в качестве электродов работать с напряжением свыше 60 В. В исключительных случаях (более этого номинала) – только при соблюдении дополнительных мер и локально (на отдельных сегментах конструкции).
Для получения из раствора качественного искусственного камня рекомендуется комплексный обогрев массы, сочетающий несколько методик, в том числе, и «пассивную» («термос»).
Чем температура ниже нуля мешает бетону твердеть
При затворении вяжущего (цемента) и наполнителей (песка и щебня) водой — при производстве бетона — происходит сложная химическая реакция. Заключается она в явлении гидратации: образовании гелевидных частиц, что выглядит как загустевание цемента. Оно происходит из-за образования иглообразных кристаллов по всему объему смеси. Процесс гидратации полностью меняет структуру бетона с алюминатной на силикатную — по истечение 6-8 часов, за которые бетон загустевает., в следующие 16-20 часов он твердеет Затем еще 28 дней он набирает прочность.
Так вот, если этому процессу помешает превращение воды в лед — ничего не произойдет: структура цементного раствора не изменится и, даже после размерзания воды, смесь уже не превратится в камень. Поэтому необходимо было изыскать способ, который даст возможность и при отрицательной температуре воздуха цементно-песчаной смеси затвердевать и набирать прочность бетонного камня.
Таких способов нашли несколько, каждый из них определяется теми условиями строительства, под которые был разработан. Самые популярные из них: способ термоса, электронагрева, термоактивной опалубки и паропрогрева. Поговорим о каждом из них.
Технология прогрева и схема укладки

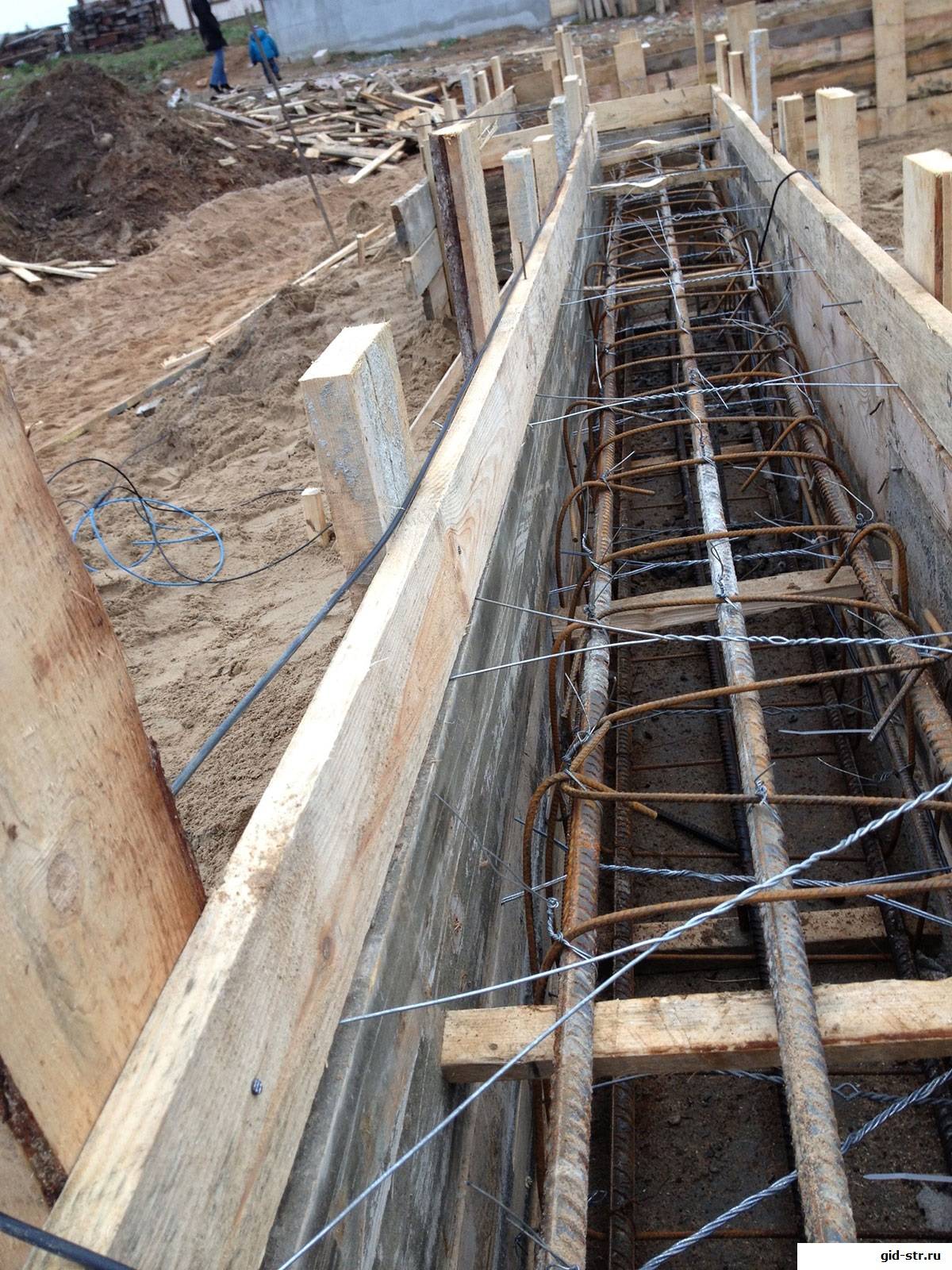

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.
Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.
К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.
Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:
- Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
- Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
- Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.
При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.
Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.
Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.
Калькулятор / Расчёт нагревательного провода ПНСВ
Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования. Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.
Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.
Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.
Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции
Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм
Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.
Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.
Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).
Электропрогрев бетона ведётся в трёхстадийном режиме:
- разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
- изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
- остывание бетона со скоростью не более 5 °С/ч
Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.
На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.
| Звезда | Треугольник |
Возможные наборы нагревающих проводов из практики
| Трансформатор прогрева бетона | Диаметр ПНСВ, мм | Число «ниток» (при L = 28 м) | Число «троек» (при L луча = 17 м) |
| СПБ-40 | 1,2 | 24 (3 группы по 8 «ниток») | 14 |
| 1,4 | 21 (3 группы по 7 «ниток») | 12 | |
| 2,0 | 9 (3 группы по 3 «нитки») | 5 | |
| 3,0 | 3 (3 группы по 1 «нитки») | 2 | |
| СПБ-63 | 1,2 | 39 (3 группы по 13 «ниток») | 22 |
| 1,4 | 33 (3 группы по 11 «ниток») | 19 | |
| 2,0 | 15 (3 группы по 5 «ниток») | 8 | |
| 3,0 | 6 (3 группы по 2 «нитки») | 4 | |
| СПБ-80 | 1,2 | 48 (3 группы по 16 «ниток») | 28 |
| 1,4 | 42 (3 группы по 14 «ниток») | 24 | |
| 2,0 | 18 (3 группы по 6 «ниток») | 10 | |
| 3,0 | 9 (3 группы по 3 «нитки») | 5 | |
| СПБ-100 | 1,2 | 60 (3 группы по 20 «ниток») | 35 |
| 1,4 | 51 (3 группы по 17 «ниток») | 29 | |
| 2,0 | 21 (3 группы по 7 «ниток») | 12 | |
| 3,0 | 12 (3 группы по 4 «нитки») | 7 | |
| Трансформатор 380/36 мощностью 6 кВт | 1,2 | 9 | 5 |
| Трансформатор 380/36 мощностью 2,5 кВт | 1,2 | 3 | 2 |
| Трансформатор 380/36 мощностью 2,0 кВт | 1,2 | 3 | 2 |
Способы установки электродов в конструкцию
Технология прогрева подразумевает погружение электродов в залитую смесь с шагом в 60-100 см. Точное расстояние определяется геометрическими особенностями конструкции и погодой в местности.
Чтобы избежать отрицательного воздействия на материал, важно придерживаться равномерного размещения элементов и руководствоваться такими нормами:
- Минимальная дистанция между рабочими деталями — 200-400 мм.
- Дистанция между электродом и каркасными стержнями — 50-150 мм.
- Расстояние до технологического шва — от 100 мм.
- Расстояние до опалубки от крайнего ряда — от 30 мм.
Если конструкция прогреваемого объекта препятствует соблюдению таких требований, электроды можно покрыть изоляционной трубкой из эбонита. После завершения работ по заливке необходимо укутать участок рубероидом, полиэтиленовой пленкой или другим теплоизолятором. Отсутствие хорошего утепления приведет к низкой эффективности электропрогрева бетона.
Виды используемых электродов
При прогреве бетона задействуют 3 разновидности электродов. Они разработаны для разных условий и отличаются как конструктивными особенностями, так и принципом действия. Так, стержневые модели создаются на базе армированных деталей диаметром 8-12 мм.
Принцип работы пластинчатых моделей немного отличается. Их нужно крепить в разных частях опалубки, чтобы получить мощное электрическое поле для получения оптимальных температурных показателей при прогреве.
Струнная разновидность востребована при прогреве колонн.
Схема подключения электродов
Схема соединения электродов напрямую зависит от их типа и принципа работы. Если выбраны пластины, 1 фазу нужно подключить к первому электроду, а вторую — к противоположному. Этот метод называется параллельным. Стержневые элементы подразумевают подключение первого и последнего электрода в ряду.
