Все, что вы хотели бы знать о производстве винтовых и ЖБИ свай

Классификация свай

Если классифицировать производство свай по используемым материалам, представлены следующие:

• Деревянные сваи применяются для мягких грунтов, где использование более дорогих (жби и металлических) свай нецелесообразно. Для создания этого типа свай используется сосна из-за своей малой подверженности коррозии. Конец изделия, который забивается в грунт, затачивается в виде конуса, а легкое вхождение в почву обеспечивает использование конусообразных стальных насадок.
• Сваи ЖБИ (железобетонные сваи) – основной тип свай для укрепления и строительства фундаментов в России. Этот тип изделий отличается комбинированием материалов при создании, что обеспечивает долговечность конструкции. Создания железобетонных свай начинается с создания каркасов из арматуры, которые заливаются бетоном. Однако перед выбором этого типа поддерживающей конструкции нужно учитывать, что сваи жби устанавливаются забиванием с помощью молота, при этом на грунт и соседние объекты производится динамическое воздействие, что может привести к нежелательным последствиям.
• Металлические сваи – получаются легче бетонных и, что самое главное, существует возможность создания винтовых фундаментных свай, которые можно использовать до 6 циклов. Минус такого изделия в его подверженности коррозии.

Особенности забивного фундамента на ЖБИ-сваях

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

ЖБИ-сваи.

Маркировка свай из железобетона в соответствии с ГОСТом

• «С» – столбы с поперечным армированием.
• «СК» – сваи круглые, имеющие полость.
• «СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
• «СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
• «СЦ» – сваи с квадратным сечением без поперечного армирования.
• «1СД» – колонновидные сваи.
• «2СД» – колонновидные сваи, предназначенные для установки по средним осям.
• «ССН», «ССВ» – составные свайные столбы.

Железобетонные сваи сплошного сечения

Цельные сваи бывают нескольких форм – Н-образные, круглой, квадратной или прямоугольной конфигурации.

Особенности армирования

Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.

Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.

Также растяжение можно усилить при использовании электричества – через арматуру пропускается огромный ток, что приводит к нагреву металла и он расширяется. Арматура фиксируется в этом состоянии на протяжении всего цикла бетонирования сваи.

Расположение арматуры внутри сваи.

После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.

Между бетоном и металлом возникает напряжение, так как металлический элемент пытается сжаться, а бетон – сохранить свои позиции – старается растянуть металл в прежнее состояние. Это дает возможность частично потянуть армирующий элемент на изгибе и повысить прочность всей конструкции.

В зависимости от положения, сваи армируются двумя способами.

1. Продольное армирование. Представляет собой основную рабочую арматуру.
2. Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.

Применение забивного ЖБИ фундамента

Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:

• строительства частных домов;
• строительства производственных зданий и сооружений;
• строительства многоэтажных и малоэтажных построек;
• для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
• как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.

Особенности ЖБИ-фундамента

1. Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
2. Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
3. Большой вес ЖБИ-свай затрудняет транспортировку и установку.
4. Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.

Подбор типа ЖБИ-основания под почву

Когда актуально строительство свайного фундамента

Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:

• жилых домов, в том числе многоквартирных;
• хозяйственных построек;
• объектов промышленного назначения;
• набережных пирсов.

Свайные опоры выбирают при строительстве дома на участке:

• с обустроенным ландшафтом;
• со значительным уклоном либо рвами;
• на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
• с повышенным уровнем влажности;
• с глубоким промерзанием грунта.

Свайный фундамент актуален на участках с уклоном

Ошибки и рекомендации по строительству

Иногда застройщику дешевле заказать строительство забивного фундамента под ключ, чем заниматься работой самому. При этом даже опытные мастера порой нарушают технологию. Частые ошибки:

1. Бетон низкого качества. Согласно нормативом бетон должен иметь марочную прочность не ниже М250, но на практике недобросовестные поставщики могут использовать сырье марок М180 и даже М100. Случаются варианты, когда один стержень заливается из двух миксеров, что приводит к неоднородности состава. Результат один – преждевременный износ фундамента и риск разрушения всей конструкции. Эксперты советуют не экономить на качестве опор и доверять известным поставщикам.
2. Разный уровень свай, выступающих над землей. Допустимая погрешность – 3 см, которую можно нивелировать кирпичной кладкой или толщиной шва. На практике случаются перепады, достигающие 10 см, которые ничем нельзя компенсировать. Специалисты рекомендуют контролировать параметр, используя лазерный нивелир или натягивая нити на одном уровне.
3. Отказ от геологических изысканий. Особенности грунта оказывают непосредственное влияние на несущую способность всего фундамента, а на одном участке физико-химические свойства почвы могут сильно различаться. Использование усредненных значений и неактуальных данных неизбежно приведет к ошибочным расчетам, что грозит преждевременным износом фундамента. Поэтому геология участка – важный этап перед проектными расчетами.

Так что выбрать: жб сваи или винтовые

Железобетонные сваи забиваются специальной сваебойной установкой на гусеничном ходу, которую необходимо доставлять на платформе трейлера. Это требует удобного подъезда к участку, его выравнивания для передвижения установки, что влияет на удорожание фундамента. Поэтому экономически выгодно жб сваи использовать при строительстве больших домов.

Винтовые сваи более востребованы при строительстве небольших легких домов и других компактных объектов. С ними удобно работать на неровных наклонных участках, так как, ввинчивая и выкручивая сваи очень легко выравнивать оголовки по нулевой линии горизонта. Чаще всего винтовые сваи вкручиваются специальной техникой электромеханическим способом – это очень быстро и технологично, но в определенных негативных ситуациях их можно устанавливать вручную. Винтовые сваи надежней, если слабые обводненные грунты доходят до большой глубины – широкие лопасти винта служат дополнительной опорной плоскостью, а заостренные стержни жб свай могут проседать под собственной тяжестью.

Железобетонные и винтовые сваи доказали свои преимущества и материальную выгоду перед другими типами фундаментов, но в обоих случаях требуется внимательно относится к качеству изделий и соблюдению производителями технологий. От этого будет зависеть строительство и дальнейшая эксплуатация дома.

Финансовый план

Расходы предприятия

Исходя из указанных потребностей можно рассчитать стоимость всех затрат на создание и запуск предприятия:

Статья	Количество	Сумма расходов (в руб.)
В месяц	Однократное приобретение	За год
Аренда производственного помещения	300 кв. м	60 000		720 000
Приобретение оборудования	6 ед.		2 000 000	2 000 000
Монтаж оборудования	6.ед.		500 000	500 000
Приобретение инструментов и спецодежды			400 000	400 000
Фонд оплаты труда	8 чел.	210 000		2 520 000
Приобретение металлопроката	50 тонн	1 350 000		16 200 000
Коммунальные платежи		80 000		96 000
Всего		1 700 000	2 900 000	22 436 000

Доходы предприятия

Показатель себестоимости	Рыночная цена свай	Объем производства (м-ц)	Выручка за м-ц	Выручка за монтаж свай (м-ц)	Общая выручка за м-ц
1 000 руб.	1 300 руб.	3 000 шт.	3 млн. руб.	3 млн. руб.	6 млн. руб.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

ГОСТы на свайные фундаменты

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП 2.02.03-85 и СНиП 24.13330.2011. Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.

Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

• ГОСТ;
• ОСТ;
• ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

• форме наконечника (открытые и завальцованные);
• форме, ширине и числу лопастей;
• способу применения.

Основные этапы изготовления опор для свайных фундаментов

По способу производства опор фундаменты различаются на такие типы:

• буронабивные;
• забивные;
• винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

1. Бурение скважин.
2. Устройство обсадной трубы.
3. Монтаж армирующего каркаса.
4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

• железобетонные;
• металлические;
• деревянные.

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве. Металлические и деревянные столбы чаще применяют в частном домостроении, поскольку они уступают ж/б опорам по прочности и продолжительности эксплуатации.

Технологический цикл производства выглядит следующим образом:

1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
3. Заполняют заводскую опалубку бетонным раствором.
4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

Отличие технологии изготовления ж/б опор с предварительным напряжением заключается в промежуточных этапах:

• арматурный каркас растягивают с помощью домкратов;
• заполняют форму бетоном;
• выжидают частичного затвердевания смеси;
• ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

• металлические стержни;
• железобетонные винтовые столбы.

Технологические этапы для производства винтовых свай:

1. Нарезка труб на отрезки нужной длины.
2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
4. Приваривание лопасти к телу трубы.
5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
6. Обработка специальным антикоррозийным покрытием.
7. Контроль качества.

Возможно несколько технологий для создания антикоррозийной защиты:

• горячее оцинкование;
• холодное оцинкование;
• нанесение полимерного состава;
• окраска грунтовкой;
• нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

• фрезерные станки,
• индукционные печи,
• гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

1. Монтаж арматурного каркаса.
2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
3. Устройство стального каркаса в форме.
4. Заливка бетонной смеси.
5. Уплотнения раствора посредством работы виброоборудования.
6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

• лиственницы,
• дуба,
• сосны и т.д.

О производстве винтовых свай расскажет видео:

Плюсы и минусы свайного фундамента

Главное преимущество данного вида фундамента заключается в его быстром монтаже и относительной дешевизне в сравнении с ленточным и плитным фундаментом. Также у фундамента на винтовых сваях относительно высокая несущая способность, но использовать для строительства на таком фундаменте построек из тяжелых материалов (таких как кирпич ) или возводить здания более чем в 3 этажа не рекомендуется (и все же окончательную роль будут играть расчеты). Также можно выделить следующие преимущества свайно-винтового фундамента:

• если на участке слабая почва, которая часто размывается дождями, перенос нагрузки на более глубокие и твердые слои почвы убережет дом от быстрого разрушения.
• почти полное отсутствие земляных работ и простота установки — для винтовых свай не нужно выравнивать участок;
• строительные работы можно продолжить в тот же день, когда были установлены сваи;
• постройку можно изменить и расширить просто добавив дополнительные винтовые сваи;
• высота залегания грунтовых вод не влияет на местоположение постройки;устойчивость к морозному пучению;
• вентиляция подполья, благодаря которому свайный фундамент часто используют для построек из дерева;
• длительный срок эксплуатации. Сваи, дополнительно защищенные от коррозии могут служить на протяжении пятидесяти лет и дольше;
• винтовые сваи можно установить без использования спецтехники.

Есть у свайно-винтового фундамента и несколько недостатков, которые следует учитывать на этапе проектирования будущего строения:

• свайно-винтовой фундамент ограничен в своей несущей способности и не позволяет возводить большое количество этажей ;
• цокольное перекрытие необходимо хорошо утеплять;
• практически невозможно установить их на каменистых и скалистых почвах;
• свайный фундамент подвергается коррозии, поэтому не рекомендовано устраивать его в местах рядом с источниками блуждающего тока: электроподстанций, электрифицированных железных дорог, вышек сотовой связи и пр.
• сваи не могут длительное время противостоять химически агрессивным веществам, которые содержатся в почве;
• низкий уровень сопротивления изгибающим нагрузкам.

Металлические сваи

В качестве свай используют прокатный профиль: двутавровую балку, швеллер или трубу. Иногда производят их предварительную подготовку. Для этого сваривают между собой 2 швеллера, получая таким образом квадратную трубу.

Сваи также могут быть незамкнутого сечения. Их составляют сваркой уголков, рельсов, двутавров.

Металл применяется в случаях, когда невозможно установить железобетонные сваи. Его легче наращивать по мере заглубления в грунт.

Металлические профили обладают высокой прочностью, что упрощает их забивку в грунт. Для небольшого поперечного сечения не страшны твердые включения или разрушенные скальные грунты.

Сваи забивают в грунт молотом или прессом. При глубине до 5 м достаточно применения ручного молота.

Особые виды свай среди изделий из металла — это винтовые. Обеспечивая высокую прочность, они экономичней и технологичней фундаментов из железобетона. Сваи представляют собой пустотелые трубы с наружными лопастями. Их завинчивают в грунт, как шурупы, сохраняя его структуру и дополнительно уплотняя. При этом не допускается вращение в обратном направлении, чтобы не ухудшить характеристики основания.

Широколопастные и узколопастные

По ширине лопасти сваи делятся на две группы. К первой относятся узколопастные модификации, диаметр лопасти которых превосходит диаметр ствола менее чем в полтора раза. Они применяются в особо прочных сезоннопромерзающих и многолетнемерзлых (вечномерзлых) грунтах.

Небольшая ширина лопасти сводит к минимуму риск ее деформации во время погружения в грунт. Хорошая же способность к восприятию проектных нагрузок обеспечивается:

• высокой несущей способностью самих грунтов;
• расчетом таких параметров, как количество витков, шаг и ширина лопасти, которые назначаются исходя из грунтовых условий площадки строительства и позволяют в полном объеме учитывать трение по боковой поверхности ствола (подробнее в статье «Сравнительный анализ винтовых свай с литым и сварным многовитковым наконечником»).

Ко второй группе относятся широколопастные сваи, диаметр лопасти которых в полтора и более раз превосходит диаметр ствола. Имея большую площадь опирания, они хорошо проявляют себя в дисперсных грунтах, в том числе характеризующихся сравнительно невысокой несущей способностью, заторфованных грунтах, илах и водонасыщенных песках.

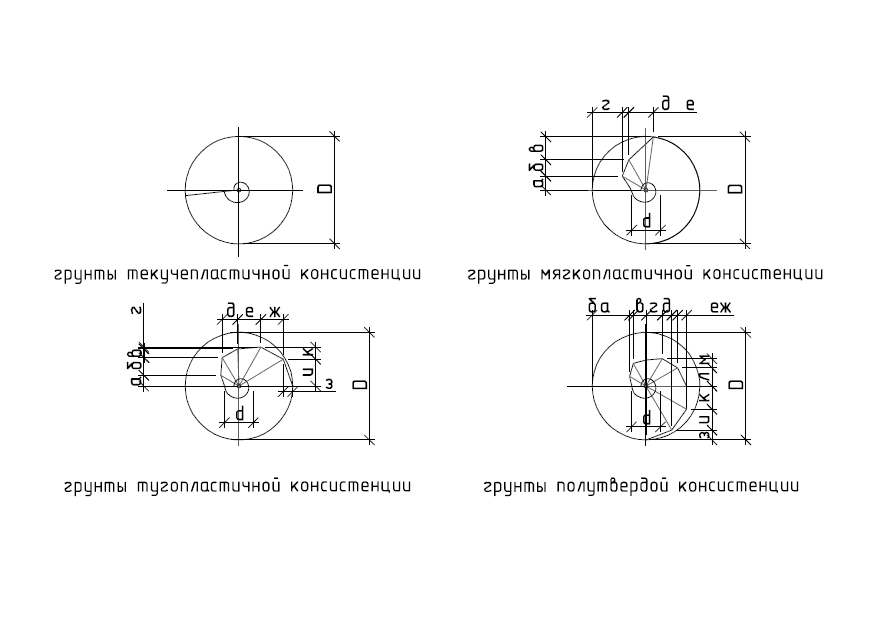

1.1. Классификация по конфигурации лопасти

Наряду с диаметром, обеспечивающим площадь опирания, для широколопастных свай необходимо подбирать и конфигурацию лопасти, которая делает возможной установку с минимальным нарушением структуры грунта (подробнее в материале «Ключевые принципы подбора параметров лопастей»). В зависимости от конфигурации лопасти сваи делятся на модификации для грунтов:

• текучих, текуче-пластичных и мягко-пластичных;
• туго-пластичных и полутвердых;
• твердых.

Конфигурация лопасти подбирается на основании данных о физико-механических характеристиках грунтов, для получения которых достаточно провести простую процедуру – экспресс-геологию (геолого-литологические изыскания) (подробнее читайте здесь «Экспресс-геология: геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

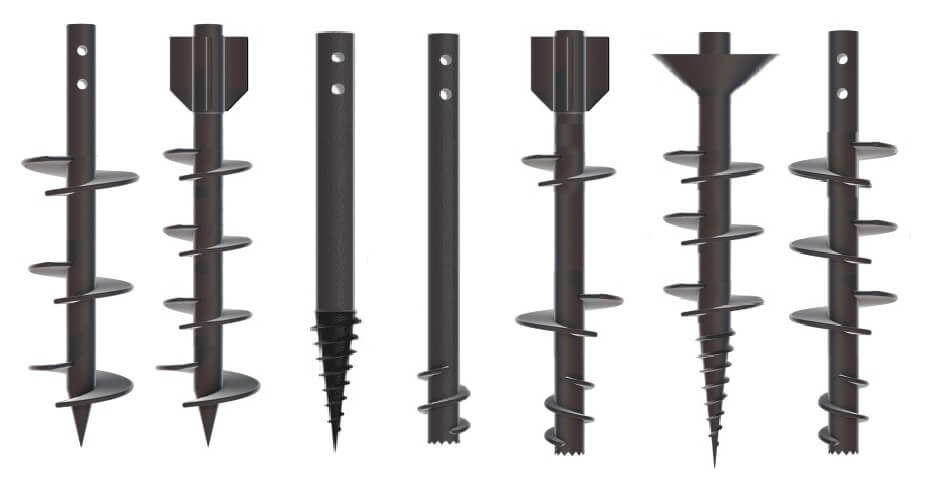

1.2. Классификация по виду лопастей

В зависимости от вида лопастей сваи подразделяются:

• Свая винтовая лопастная (CBЛ) – винтовая свая, имеющая одну или несколько лопастей и ствол со значительно меньшей по сравнению с лопастью (лопастями) площадью поперечного сечения; лопасти могут быть размещены на наконечнике и по длине ствола.
• Свая винтовая спиральная (СВС) – винтовая свая, состоящая из конусного или открытого наконечника и ствола с приваренной многовитковой спиралью (спиралями).
• Свая винтовая комбинированная (СВК) – винтовая свая, имеющая конусный или открытый наконечник с приваренной многовитковой спиралью и ствол с одной или несколькими винтовыми лопастями.

День сегодняшний

Сегодня классификация свай по способу заглубления приводится в действующем Своде правил СП 50-102-2003 «Проектирование и устройство свайных фундаментов»:

• забивные (вдавливаемые) железобетонные, деревянные и стальные, погружаемые в грунт без его выемки или в лидерные скважины с помощью молотов, вибропогружателей, вибровдавливающих, виброударных и вдавливающих устройств;
• сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью;
• набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного отжатия (вытеснения) грунта;
• буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов;
• винтовые;
• бурозавинчиваемые.

В свою очередь, набивные сваи по способу устройства подразделяются на:

1. набивные, устраиваемые путем погружения инвентарных труб, нижний конец которых закрыт оставляемым в грунте башмаком или бетонной пробкой, с последующим извлечением этих труб по мере заполнения скважин бетонной смесью;
2. набивные виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом;
3. набивные в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин с последующим заполнением их бетонной смесью.

Буронабивные сваи по способу устройства подразделяются на:

1. буронабивные сплошного сечения с уширениями и без них, бетонируемые в скважинах, пробуренных в глинистых грунтах выше уровня подземных вод без крепления стенок скважин, а в любых грунтах ниже уровня подземных вод – с закреплением стенок скважин глинистым раствором или инвентарными извлекаемыми обсадными трубами;
2. буронабивные полые круглого сечения, устраиваемые с применением многосекционного вибросердечника;
3. буронабивные сваи с уплотненным забоем, устраиваемые путем втрамбовывания в забой скважины щебня;
4. буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом и заполнением скважин бетонной смесью;
5. буроинъекционные диаметром 0,15 – 0,25 м, устраиваемые в пробуренных скважинах путем нагнетания (инъекции) в них мелкозернистой бетонной смеси или цементно-песчаного раствора, или буроинъекционные с уплотнением окружающего грунта путем обработки скважин по разрядно-импульсной технологии;
6. буроинъекционные, устраиваемые полым шнеком;
7. сваи-столбы, устраиваемые путем бурения скважин с уширением или без него, укладки в них омоноличивающего цементно-песчаного раствора и опускания в скважины цилиндрических или призматических элементов сплошного сечения со сторонами или диаметром 0,8 м и более;
8. буроопускные сваи с камуфлетной пятой.

Далеко не все из перечисленного применимо на строительных площадках Санкт-Петербурга. Ограничения связаны с особенными инженерно-геологическими условиями в черте города, которые характеризуются наличием большой толщи слабых пылевато-глинистых водонасыщенных грунтов, имеющих низкие прочностные свойства и обладающих тиксотропностью (то есть при динамических воздействиях переходящих в плывунное состояние).

Рис. 2. Статистика использования разного вида свай (по Ван Импе).

В 2004 году Ван Импе, председатель международного комитета по фундаментостроению, представил следующую статистику использования разного вида свай в Европе:

• буронабивные сваи большого и малого диаметра занимают 52 % рынка;
• забивные сваи – 42 %;
• винтовые сваи – 6 %.

Почему именно буронабивным и набивным сваям большого и малого диаметра принадлежит пальма первенства? Ответ прост. Потому что только с их помощью удается решать сложный спектр конструктивных задач по устройству высокоэффективных свайных оснований. Только они делают возможным восприятие несущим слоем грунтов высоких (от 4000 до 25000 кН) нагрузок от высотных зданий и сооружений. Эти виды свай широко используются при строительстве внутри застроенных территорий, поскольку, являясь щадящими технологиями, исключают вибрационные и динамические воздействия на конструкции расположенных в непосредственной близости к строительной площадке существующих зданий. В практике международного строительства известны примеры устройства свай в районах с распространением слабых грунтов глубиной погружения до 75 м. В Санкт-Петербурге сваи с максимальной глубиной погружения 47,5 м были использованы при строительстве перехода на Ладожском вокзале.

Персонал

Для работы на производстве привлекаются такие специалисты, как:

• Инженер-технолог по обслуживанию производственной линии.
• Рабочие (3 чел.).
• Монтажники свай (2 чел.).
• Мастер по монтажу.
• Менеджер по сбыту.

Расходы на содержание такого штата сотрудников составят:

Должность	Количество единиц	Оклад	Расходы ФОТ на м-ц	Расходы ФОТ на год
Инженер-технолог	1	30 000	30 000	360 000
Производственные рабочие	3	20 000	60 000	720 000
Монтажники	2	20 000	40 000	480 000
Менеджер по работе с клиентами	1	15 000 + % продаж	50 000	600 000
Мастер по монтажу	1	30 000	30 000	360 000
Всего	8	150 000	210 000	2 520 000

Подбор сотрудников осуществляется с учетом стандартных критериев профессиональной пригодности, принятым по данным профессиям. Отбор производится на конкурсной основе. Срок проведения конкурса – 2 недели.

Бухгалтерское обслуживание предприятия на начальном этапе его функционирования передается на аутсорсинг.

Итог

Организация предприятия по производству винтовых свай – новая и достаточно перспективная идея. Уже прошли времена, когда обыкновенные дорожные указатели, заборы и оградки устанавливались на бетонную основу.

Установка одной сваи занимает от 2 до 20 минут, в зависимости от оборудования и плотности грунта, их значительно сложнее извлечь, при этом сваи обладают великолепной коррозийной стойкостью, что повышает их срок службы в разы.

Многие заказчики, среди которых есть и городские муниципалитеты, уже давно поняли выгоду этого строительного материала. К тому же, не забывайте, что производство винтовых свай облагораживает и улучшает вид города, ведь это новые потенциальные оградки, заборы, калитки, лавочки и урны, фонарные столбы и дорожные знаки.
