Монолитный ростверк для фундамента — что это такое, устройство

Армирование ростверка

В процессе выполнения работ по устройству фундамента для постройки с ростверком в обязательном порядке осуществляют грамотное армирование конструкции.

Для чего армируют сваи? Для того, чтобы гарантировать им требуемую прочность.

С какой целью выполняют армирование ростверка? С целью максимального увеличения его возможной несущей способности.

Причем та часть арматуры, которая имеет свойство выступать из свайной конструкции, будет применяться в роли соединительного элемента непосредственно между самим ростверком и сваей.

Крепление, в свою очередь, в большинстве случаев выполняют с использованием сварки.

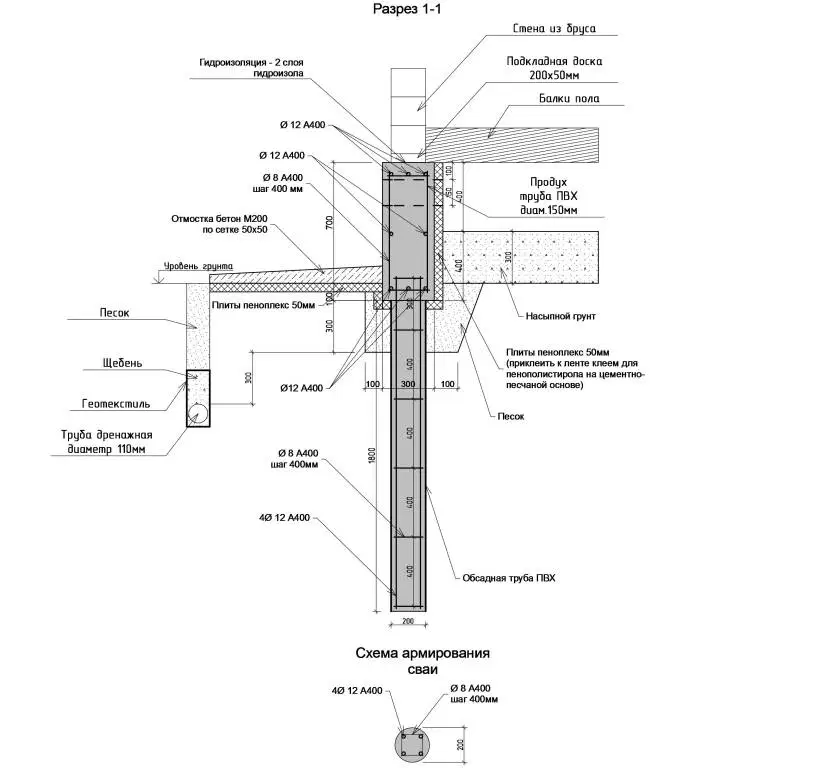

С целью выполнения армирования требуется составить предварительный чертеж

Помимо этого, важной является и схема армирования

Схема ростверка ленточного фундамента

Не стоит забывать о том, что элементы ростверка, с которыми не будет выполнено грамотное армирование, не смогут выдержать нагрузок в процессе возведения перекрытий дома, а также его стен.

Для этих целей рекомендуют применять арматуру со следующим диаметром сечения – 10-14 мм.

1. В случае монтажа ленточных ростверков арматурный каркас необходимо делать из двух отдельных поясов. Причем они должны быть максимально жестко связанными между собой с использованием вертикальных стержней, выполненных их металла (с требуемым диаметром сечения – до 8 мм). Почему актуален именно такой диаметр? Это происходит потому, что данные металлические прутья фактически не подлежат нагрузке. Их главная роль — придавать каркасу необходимую форму.

Ленточный фундамент

Требуемое условие – каждый пояс должен включать не менее двух прутьев. Причем пояса должны связываться между собой с использованием стержней, которые располагаются горизонтально и связываются с помощью так называемой вязальной проволоки.

При выполнении арматурных каркасов для фундаментов с ростверком в рамках промышленных предприятий с целью крепления поперечных соединений применяют сварочные аппараты.

Но при этом поперечные круги или же квадраты с прутьями продольного плана соединяются только с использованием метода вязания.

2.В случае монтажа основания в форме сплошной монолитной плиты, схема армирования останется такой же, как у фундаментов ленточного типа.

В таком случае верхний пояс каркаса выполняют в форме своеобразной сетки из арматуры, которая имеет диаметр сечения в 10-14 мм. С целью же обустройства вертикальных стержней используют арматуру с более маленьким диаметром.

Конструктивные особенности

Для формирования расположенного на сваях ленточного фундамента изготавливают ростверки на различной высоте по отношению к нулевой отметке. В зависимости от расположения контура относительно уровня грунта различают следующие виды:

высокий, нижняя отметка которого превышает уровень грунта на 10 см и более. Сооружается для легких построек, расположенных на любых видах почвы. На проблемных почвах его устройство особенно актуально. Конструкция нуждается в серьезном укреплении арматурой, что связано с наличием полостей, имеющихся под бетонным монолитом, находящимся над поверхностью грунта;

Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки

  • наземный вариант, выполненный на гравийно-песчаной подсыпке без заглубления в почву. Его особенность – отсутствие свободного пространства между бетонным монолитом и грунтом. Установка осуществляется на не проблемных грунтах. При подверженности почвы морозному пучению возможно образование трещин и отрыв затвердевшего бетонного массива от опорных колонн;
  • мелкозаглубленный тип, сформированный путем заглубления нижней части в почву на предварительно подготовленную песчано-гравийную подсыпку. Конструкция такой основы напоминает устройство ленточного фундамента, основание которого опирается на сваи. Формирование заглубленной основы связано со значительными затратами и применяется для возведения массивных построек, расположенных на почвах, характеризующихся низкой несущей способностью.

Основания свайного типа формируют, главным образом, для легких строений. Именно поэтому достаточно распространено устройство ростверкового фундамента, основа которого представляют висячую ленту из бетона, усиленного стальной арматурой. При высоте основы до 40 см, ее ширина зависит от вида, размеров материала, применяемого для возведения стен, и составляет 30-40 см.

Частичная и полная опалубочная конструкция

После выполнения первого этапа переходят ко второму – установке опалубки в пробуренную скважину. Однако в ряде случаев можно обойтись и без этого — функцию опалубки может выполнять грунт, но при условии, что его плотность достаточно высока и он не осыпается. В этом случае остается лишь выставить верхнюю часть полученной конструкции, чтобы можно было изготовить оголовки свай.

В случае использования в качестве опалубки грунта в нем делают отверстия с помощью наконечника сечением 200-250 мм на 90 и до 150 мм в глубину, которую определяют с учетом состояния почвы. Если структура почвы такова, что ее приходится раскапывать, то на роль опалубки могут быть выбраны стальные или асбестоцементные трубы подходящего диаметра. В процессе изготовления фундамента на буронабивных сваях можно использовать обычный рубероид, который сворачивают в рулон, придавая ему форму трубы.

Решить проблему возможного выдавливания буронабивного фундамента, которое может случиться во время сезонного вспучивания, можно при помощи оголовника:

  • Его необходимо установить на 0,5 м (или больше) ниже уровня земли.
  • Далее на него надевают чехол из кровельной стали из оцинковки, а поверх пару слоев пленки или толя.

На языке специалистов этот чехол носит название «рубашки». По правилам, она должна быть выполнена на всю глубину сваи. Подобная рекомендация объясняется следующими причинами. Когда почва начинает приподниматься, она скользит по установленной защите или пробует приподнять его, при этом само основание не перемещается. Еще одним ценным качеством рубашки является ее способность предотвратить стекание цементного молока в грунт, а это позволяет сохранить на первоначальном уровне прочность бетона.

В процессе изготовления каркаса необходимо провести специальные мероприятия по предотвращению смещения и контакта арматуры с грунтом. Это можно сделать с помощью временных деревянных подпорок или клиньев. По мере того, как скважина будет заполняться, их можно убирать.

Прежде чем приступить к укладке бетона, необходимо нанести границу нижнего края ленточного фундамента, который у специалистов называется ростверком. Это делается при помощи специального инструмента — нивелира либо строительного гидравлического уровня.

Укладка бетона

Закончив изготовление скважин для свай, а также когда будет готова опалубка и каркас, можно переходить к заливке бетонной смеси. Бетон необходимо укладывать небольшими порциями в виде последовательных слоев, причем после каждого необходимо выполнять утрамбовку. На этом этапе можно использовать только «тяжелый» раствор. Здесь имеется в виду, что его изготавливают с применением определенных «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Для правильной установки буронабивных свай их необходимо бетонировать без продолжительных пауз. Имеется в виду, что выкладывать следующий слой можно не позднее одного часа с момента укладки предыдущего. Чтобы бетон смог хорошо отвердеть, необходимо выждать не менее 28 дней. По истечении этого времени фундамент на буронабивных сваях с ростверком считается готовым к полноценной эксплуатации.

Разновидности

  • Металлические. Этот тип применяется в основном при применении в качестве несущего элемента конструкции фундамента стальных винтовых свай. Собирается металлический ростверк чаще всего из швеллера или двутавровой балки.
  • Деревянные. Данный тип используется при возведении деревянных брусчатых, бревенчатых или каркасно-щитовых зданий. Сваи при этом могут быть в том числе и бетонными. Устройство ростверков это типа – процедура очень простая. В качестве опор под стены в данном случае используется или обычный толстый брус, или отесанное снизу бревно.
  • Железобетонные. Эта разновидность применяется обычно при возведении кирпичных или блочных зданий. Конструкции этого типа могут быть сборными (из балок) или монолитными.

Далее во всех подробностях разберемся с тем, какими бывают ростверки именно последнего типа. Они имеют самую сложную конструкцию, наиболее популярны и надежны.

Работы перед строительством

Перед проведением работ по монтажу такого фундамента со сваями нужно обязательно подготовить все необходимые инструменты и материалы, чтобы в процессе строительства не возникало неприятных пауз.

Выбор свай и их расположение

Для такого фундамента нужно позаботиться о правильном выборе использующихся свай. В зависимости от материала сваи можно выбрать бетонные, металлические, деревянные или железобетонные. Также они могут быть висячими, то есть такими, которые переносят нагрузку от постройки на боковые поверхности. Существуют сваи в виде стоек, которые нагружают непосредственно грунт, который находится под ними.

Обычно при строительстве свайного фундамента используются набивной вид свай, которые укладываются в подготовленные для них отверстия непосредственно на месте монтажа фундамента. Также можно выполнять заливку так называемых инъекционных свай, которые делаются при помощи заливки бетона в отверстие с арматурой посередине. Отлично подойдет и использование набивных свай, которые просто забиваются в необходимое место специальной строительной техникой.

Сваи могут иметь разное сечение: квадратное или треугольное, а также круглое в полом или заполненном исполнении.В этом типе фундамента существует пять способов разложения свай в грунте:

  • Одиночный – расположение свай относительно опоры каждая под своей. В некоторых случаях сваи устанавливают наклонно, это обусловлено особенностями рельефа.
  • Ленточный – расположение свай по всему периметру строения.
  • Полосами – используется для массивных зданий в несколько этажей. Это установка свай в несколько рядов.
  • В виде кустов – сваи находятся там, где предполагается большая нагрузка и под несущими стенами. Также такой способ расположения свай используется при строительстве навесов в местах, где располагаются колонны, удерживающие кровлю.
  • Полем – расположение свай в шахматном порядке под всем ростверком, который отличается большими размерами.

Для того чтобы правильно рассчитать количество и расположение свай для строительства дома нужно учесть определенные правила. В первую очередь обязательно должен быть подробный план здания, в соответствии с которым будет производиться расчет. Сваи обязательно должны быть в углах, а также в тех местах, где пересекаются простенки. Если между ними расстояние, которое больше трех метров, то обязательна установка промежуточных свай. Вообще самым оптимальным расстоянием между сваями считается 2 – 3 метра. С этим этапом проблем возникнуть не должно, а вот с расчетом площади сваи нужно будет подумать.

Для создания надежной обвязки дома свайным фундаментом , необходимо произвести определенные расчеты. При этом обязательно должны учитываться следующие показатели:

  • Масса самого дома и его внутренних составляющих.
  • Опорная площадь, которая необходима. Она рассчитывается относительно веса и коэффициента надежности.
  • Площадь сечения свай. Для этого их количество умножается на площадь, которая выбрана. Полученный результат будет общей площадью свай.
  • Если общая площадь свай, полученная в предыдущем пункте, будет больше, чем та, которая необходима, ее расчет производился в пункте 2, то все параметры верны, и они подходят для этого сооружения.
  • Если общая площадь получается меньше, то необходимо увеличить сечение и пересчитать. Таким образом, находим нужное число.

Возникают такие ситуации, когда проще увеличить количество свай, а не их сечение. При этом метод, по которому производился расчет, не изменяется. Площадь опоры, которая нужна для создания надежного фундамента, рассчитать можно по следующей формуле:Площадь опоры равна массе дома умноженной на 1,4 и разделенной на несущую способность грунта. Показатель несущей способности грунта нужно взять из представленной таблицы:

Использование коэффициента, равного 1,4, объясняется тем, что неизвестно какой именно грунт находится под каждой сваей, поэтому лучше перестраховаться и взять чуть больше.

Заливка ростверка бетоном

Заключительный этап работ это заливка ростверка бетоном. Бетон делают различных марок. От марки М 100 до марки М 500. Чем больше число, тем выше прочностные характеристики бетона. В таких фундаментах, как ростверк применяют бетон повышенной прочности. Если смесь готовят непосредственно на строительной площадке, то нужно знать,сколько поместить цемента, щебня, песка и воды на один замес в бетономешалку и в какой пропорции. Марка цемента, фракции и вид наполнителей определают марку бетона. В случае большого объёма работ, можно заказать подачу на строительную площадку автомиксера с готовой бетонной смесью. Заливать ростверк бетоном нужно за один раз. В случае прерывания процесса заливки можно получить бетон с нарушенными прочностными характеристиками. Посмотрев видео, Вы узнаете, как правильно заливать опалубку ростверка бетоном.

По мере заливки бетона, его уплотняют, выдавливая воздух из его массы. При уплотнении бетона используют любой подручный инструмент, пригодный для перемешивания раствора. Эффективны в этой работе специальные вибраторы, работающие от электрической сети.

С помощью геодезического инструмента контролируют горизонтальность поверхности ростверка. Устройство специальных маячков также обеспечивают горизонтальное распределение залитого бетона по поверхности фундамента.

Оптимальное место расположения

Для надежной и длительной службы ростверкового фундамента, минимизации деформаций конструкции и максимального его соответствия госту, необходимо грамотно выбрать место для него относительно уровня почвы. Лучше располагать сваи вертикально (иногда допустим небольшой угол наклона на неровных участках). Рациональней всего обустраивать высокие или висячие ростверки над буронабивными опорными колоннами на высоте 0,1 м над уровнем земли. Считается, что такое расположение железобетонного ростверка помогает избегать деформаций конструкции и сохранит ее монолитность на длительный срок.

Возникающие теплопотери дома из-за свободных пространств под полом решаются устройством подпольных щитков или другого дополнительного утеплителя.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Рекомендуем: Марка бетона и пропорции для фундамента частного дома. Как приготовить своими руками?

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Выполним работы на высоком профессиональном уровне

устанавливает сваи с ростверком. Мы создаем прочные, надежные, долговечные фундаменты, используя современные технологии. В нашем распоряжении есть необходимая техника, а высокая квалификация сотрудников позволяет эффективно решать сложные задачи.

Наша компания комплексно подходит к выполнению таких работ. Обратитесь к нам, и мы выполним предварительные исследования, проведем необходимые условия и обустроим фундамент. И все это – точно в сроки, указанные в договоре. Если у вас есть вопросы, наши специалисты оперативно предоставят необходимые консультации. Заказать

Закажите услугу у нас!

Деревянный ростверк для фундамента

Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции»

При выполнении деревянной обвязки важно соблюдать следующие правила:

  1. Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
  2.  Использовать такой тип обвязки можно только для легких строений.
  3. Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
  4. Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
  5. Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
  6. Доски устанавливаются строго вертикально!
  7. После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.

К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.

Разновидности ростверка, какие бывают

Ростверковые оголовки различаются по характеру введения опорных колонн в грунт.

  1. Забивные: на глубину в одну треть от длины сваи строительной спецтехникой пробиваются скважины (без бурения и выемки грунта), в которые потом вводят опоры из дерева, стали или железобетона.
  2. Набивные (буронабивные): скважины бурятся, ставится опалубка и полость заливается бетоном, используются при возведении небольших строений.
  3. Буровые: в готовые скважины вставляют железобетонные опоры.
  4. Винтовые: спецоборудованием (при небольших масштабах – вручную) в грунт ввинчиваются полые металлические сваи с острым наконечником и винтовыми лопастями для разрезания почвы.

Типы и назначение ростверков

Выделяются следующие типы ростверк фундаментов в зависимости от их структуры:

  • Составной, который собирается из нескольких отдельных частей, усиливается стальным армированием; возводится с помощью строительного крана и используется как для жилых домов, так и для легких строений типа бани или дачной времянки.
  • Ростверк монолитный из железобетона, представляющий собой винтовые сваи, соединенные сверху цельной плитой или бетонной лентой, заливка его производится на месте; свайный фундамент с усиленным монолитным ростверком применяется при строительстве 1-2 этажных капитальных строений.
  • Сборно-монолитный – на первом этапе в грунт вводятся заводские сборные опорные части, которые превращают в монолит на стройплощадке замками и соединениями.

Расположение относительно уровня грунта разделяет ростверк — фундаменты на три вида:

  1. низкий – сажается в грунт на гравийно-песчаную подушку;
  2. наземный – выводится вровень с уровнем земли;
  3. высокий – сооружается над поверхностью на высоких опорах и спасает строение от высоко залегающих грунтовых вод.

Первые два вида ростверков довольно экономичны, тогда как третий требует рытья котлована, обустройства системы дренирования и опалубки, что удорожает его возведение.

Что такое ростверк — особенности, плюсы и минусы

Фундамент ростверк является сооружением из соединенных между собой ленточным способом (с помощью бетона или металла) заглубленных в почву на 2-3 метра свай – опор. Горизонтальная конструкция, объединяющая их в одно целое, и называется термином «ростверк» (от немецкого Rost — решётка). Верхнюю часть столбчатого фундамента еще называют оголовком.

Среди других видов оснований для дома, фундамент на сваях с ростверком, имеет преимущества, повышающие его популярность среди застройщиков. Это такие плюсы:

  • использование на любых типах почвогрунтов (в том числе, пучинистых с высоко залегающими грунтовыми водами или торфяниках);
  • подходит для участков с неровностями рельефа;
  • экономичен в плане материалов трудозатрат (не требуется рыть глубокие котлованы и делать дополнительное водоотведение);
  • на таком фундаменте допускается строительство зданий из любых стройматериалов- кирпичный, деревянный дом или из газобетонных блоков;
  • если при возведении не допущено ошибок, можно быть уверенным, что такой ростверк фундамент прослужит долго;
  • строительные работы можно проводить даже при минусовых температурах;
  • высокая несущая способность и устойчивость.

Как и любое техническое сооружение, ростверк фундаменты имеют свои минусы:

  • несущая способность ограничивается 2-3 этажами, многоэтажные дома на таком основании не строят;
  • невозможно обустроить подвальное помещение или цоколь (необходим технически сложный проект, а в монолитах такая возможность отсутствует);
  • возведение ростверка требует высокоточного монтажа и применения строительной спецтехники, не всякий строитель – любитель справиться;
  • между почвой и оголовкой фундамента появляются пустоты, в которых скапливается атмосферная влага и заводятся насекомые, что приведет к дополнительным затратам на заливку полостей между ростверком и грунтом.

В целом, плюсов у данного вида фундамента больше, чем минусов.

Какую роль выполняет в обустройстве фундамента

При возведении основания дома на столбах, необходимо придать им максимальную устойчивость, и для этого свайный ростверк подходит лучше всего. Он равномерно делит весовую нагрузку сооружения на грунт между сваями (по типу забора). Это свойство особенно актуально для районов с наличием сыпучего грунта большой толщины.

Какие сваи использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор. На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение

Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий. При строительстве в жестких грунтах

При строительстве в жестких грунтах

В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами). Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор. При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

  • Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.

    Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов

  • Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
  • Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
  • Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

    Один из вид свай — винтовые. Их можно использовать с ростверками из разных материалов под разные дома (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

  • висячие;
  • сваи-стойки.

    Чем отличаются сваи по типу работы (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.
