Как осуществляется прокладка кабеля в траншее в трубе, какие расценки в смете?

Используемые трубы, причины их популярности

Одним из популярнейших вариантов прокладывания проводов является размещение их в земле. Для реализации такого способа используются специальные трубы.

Причины популярности:

  • При надземном размещении, кабель может пострадать от порыва ветра, а вышеописанный способ такого недостатка лишен.
  • Подземный провод гораздо труднее повредить, также присутствует защита от внешних погодных условий.
  • Даже в случае короткого замыкания провода не произойдет возгорания из-за защиты.

Существует пять видов труб, предназначенных для прокладывания кабеля:

  1. Полипропиленовые. Данный материал отличается пластичностью и термостойкостью. Таким трубам легко придать нужную форму.
  2. Стальные. Такие трубы не используются для прокладки силовых линий в земле. Как правило, стальная труба для кабеля используется в помещениях, с применением гофры.
  3. Из полиэтилена высокого и низкого давления. Данный вид труб отличается легким весом, прочностью и высоким сроком службы, также у него присутствует защита от коррозии.
  4. Асбоцементные. Это тяжелые трубы, в них содержится асбест, который вреден для организма человека.
  5. ПВХ трубы.

Наибольшим спросом на данный момент пользуются трубы из полиэтилена низкого давления (сокращенно — ПНД). Существует огромное количество разновидностей таких изделий: гладкостенные жесткие, двухстенные, гофротрубы и так далее.

У гофротруб для прокладки кабеля в земле высокая упругость, а также тяжелый вес за счет армирующей сетки внутри. В двухстенных трубах помимо гофры присутствует слой ПНД.

Преимущество этого варианта

При существовании разных способов монтажа в чём плюсы данного метода? Поскольку труба имеет круглую форму, она идеально подходит для прокладки в ней провода или кабеля. При проталкивании проводника он реже изгибается, благодаря чему требуется меньше усилий. Такие конструкции имеют плавный поворот, в отличие от короба, что также способствует монтажу и предохраняет провод от излома.

Методы прокола грунта

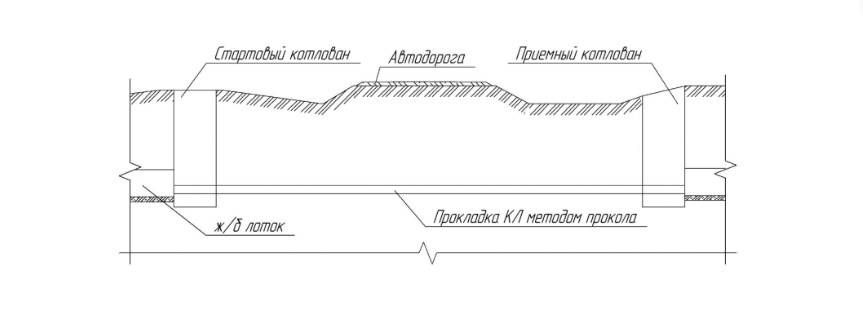

Проколы под кабель могут выполняться разными способами:

  • Гидропрокол. Кабельный канал (скважина) организовывается при помощи подачи водной струи под высоким давлением. Кинетическая энергия воды способна размыть в почве отверстие диаметром до 50 см.
  • Вибропрокол. Скважина организовывается с применением вибрационного молота. Способ идеально подходит для супесчаных, песчаных и плывунных почв. Отличается скоростью прохода от 20 до 60 м/час.
  • Ударно-вибрационно-вдавливающий метод. Отличается максимальной эффективностью по сравнению с двумя предыдущими. Подразумевает воздействие на грунт ударного импульса в сочетании со статическим вдавливанием.

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

  • ААБл, ААБ2л;
  • ААШв, ААШп;
  • АСБ;
  • ААПл, ААП2л;
  • АСПл;
  • АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Преимущества технологии

Итак, основными достоинствами бестраншейной укладки кабеля являются:

  • стоимость на рабочий процесс уменьшается;
  • природный ландшафт, там, где осуществляются работы, останется неизменным;
  • электросеть прокладывается с использованием меньшего количества спецтехники и работников;
  • инженерные коммуникации устанавливается за короткий срок;
  • нет необходимости останавливать транспорт или перекрывать автомагистрали;
  • экономия времени и объемов работ на организационные согласования различных технических вопросов.

Напоследок рекомендуем просмотреть демонстрационное видео, на котором наглядно демонстрируется порядок укладки электрокабеля по технологии ГНБ:

Теперь вы знаете, как выполняется бестраншейная прокладка кабеля в земле. Надеемся, предоставленная информация была для вас интересной!

Также рекомендуем прочитать:

  • Как прокладывается электропроводка в трубах
  • Требования к совместной прокладке силовых и слаботочных кабелей
  • Как защитить кабельную линию от механических повреждений

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

  • армированные;
  • неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

  • в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
  • являясь диэлектриком, дополнительно защищает кабель;
  • не требуют заземления;
  • стойки к химическим веществам и растворителям;
  • ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

  • размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
  • обладает большей жесткостью и прочностью на разрыв;
  • имеет высокую пароизоляцию;
  • способен восстанавливать форму при кратковременной деформации.
  • https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
  • https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
  • https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
  • https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
  • https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
  • https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Преимущества и особенности бестраншейной прокладки

Прокладка труб под землей без использования траншей, когда другие варианты невозможны, имеет следующие особенности:

  • Высокая скорость проведения работ.
  • Безвредность для окружающей среды, дорожного покрытия, архитектурных сооружений.
  • Экономия финансовых средств по сравнению с перекрытием дорог и разрушением их покрытия в случае использования траншей.
  • Использование сложного дорогостоящего оборудования, обслуживаемого квалифицированным персоналом.
  • Возможность проведения работ в зимнее время года.

Рис.2 Бестраншейная прокладка канализации технологией санации

Это интересно: Подключение интернет розетки — схема, видео, фото

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

  • к появлению трещин в бетонируемой конструкции;
  • к недобору проектной прочности;
  • к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Проведение утепления трубопровода

Большинству наружных трубопроводов требуется дополнительная защита от низких температур. При траншейной укладке, чтобы избежать последствий размораживания системы, утепление проводят предварительно, используя известные способы:

  • укладку в футляре, т.е., трубе большего диаметра;
  • заливку монолитным слоем пенобетона;
  • обматывание утеплителем, например, пенопластом или пенополиуретаном, которые не будут повреждены влажностью и мелкими грызунами;
  • обматывание нагревательным кабелем, который спиралеобразно укладывается снаружи или внутри трубы в одну или две параллельные линии;
  • повышением давления в системе при невозможности провести физическую теплоизоляцию.

Системы для полива утеплять не принято, ибо их используют только в теплое время года. Но морозостойкость системы при укладке учесть стоит, так как может быть повреждена структура материалов конструкции.

Соблюдение технологических норм при укладке трубопровода в траншею позволит избежать проблем с его обслуживанием и эксплуатацией на протяжении десятилетий, особенно в том случае, если используются современные полимерные материалы.

https://youtube.com/watch?v=KF-EuWDyKBk

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

  1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
  2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
  3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
  4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
  5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

  1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
  2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Диаметр футляра для прокладки труб по СНИП

Футляр для прокладки труб диаметр по СНиП четко регламентируется существующими строительными нормами. Футляры под железнодорожными путями и автомобильными дорогами прокладываются в соответствии с основным документом — СНиП 32-01-95, который регламентирует все стороны строительства переходов подземных коммуникаций под искусственными препятствиями, автодорогами и железнодорожным полотном. СНиП 32-01-95 указывает на то, что строительство, прокладка трубопровода или инженерных коммуникаций сквозь земляное полотно железной дороги не допустимо, а в случае прокладки трубопровода он должен быть заключен в защитный канал, иными словами футляр-кожух.

Футляр для прокладки труб диаметр по СНиП определяется от конструкции самого перехода, внешних условий и условий производства работ, но в любом случае диаметр футляра должен быть на 200 мм превышать наружный диаметр трубопровода, с учетом реальной толщины его теплоизоляционных конструкций. Защитный футляр-кожух при пересечении железнодорожных путей, концы футляра, согласно требованиям СНиП 32-01-95, должны обязательно выходить за пределы зоны пересечения не менее чем на пять метров от подошвы откосов насыпей, на пятьдесят метров от оси крайних путей, а от водоотводных сооружений (нагорных канав, кюветов) – не менее чем на три метра. При строительстве трубопровода через автомобильные дороги данные требования несколько иные. Концы футляра должны находиться от бровок земляного полотна на 25 метров и не менее двух метров от подошвы насыпи.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

  • в прогретом помещении (провод прогревается от 18 до 72 часов);
  • установкой палатки и использование тепловых пушек;
  • трансформатор (прогревается прямо во время прокладки до +20 °С).

Закрытые методы

Такой вариант характеризуется следующими преимуществами:

  • Минимальные земляные работы.
  • Не требуется разрушения дорожного полотна или железнодорожных путей.
  • Непрерывное движение транспорта даже при выполнении монтажных работ.

Для закрытой прокладки канализации применяют несколько способов, в каждом из которых сначала обустраивают чехол, затем в него помещают участок труб канализационной системы.

Прокол

Методом прокола выполняют прокладку трубопровода, если внутренний диаметр футляра для канализации не превышает 40 см. В качестве основного оборудования применяют пневмопробойник с цилиндрическим корпусом. Основные узлы оборудования представлены ударником и воздухораспределительной системой.

Принцип работы следующий:

  • Сжатый воздух подается на корпус оборудования.
  • Затем наносится удар. Под действием ударной силы оборудование перемещается в грунте.
  • В образующуюся скважину затягиваю защитный кожух.

Главное преимущество метода направленного прокола – быстрота и минимальные земляные работы.

Продавливание

Если диаметр футляра для канализации под дорогой более 80 см, рекомендуется применить метод продавливания. Такой вариант предполагает выполнение следующих действий:

  • На одном конце стального футляра фиксирую специальный нож.
  • С помощью гидравлического домкрата трубу вдавливают в грунт.
  • Нож срезает землю, которая в дальнейшем вручную вычищается из трубы.

Шнековое бурение

Такая прокладка футляра канализации предполагает применение специальной техники. Шнековые буровые машины помогают быстро уложить трубопровод под железнодорожным полотном или в густонаселенном районе.

Особенностью применения такого варианта является предварительная подготовка двух котлованов. С одной стороны делают рабочую яму, с другой – приемный колодец. С помощью шнековой машины прокладывают футляр для канализации под дорогой длиной до 100 метров. При этом стальной, бетонный или полимерный чехол может иметь диаметр от 100 до 1700 мм.

Преимущество бурошнековой прокладки – высокая точность. Максимальная погрешность отклонения не превышает 3 см.

Специальный футляр обеспечивает защиту трубопровода от негативных воздействий, предотвращает деформацию дорожного полотна в случае прорыва канализационных труб.

Прокладка кабеля в земле, испытание и измерение кабеля

   Перед прокладкой кабеля измеряют сопротивление изоляции жил, а у кабелей связи измеряют сопротивление изоляции и производят проверку жил на обрыв и сообщение их между собой и с металлической оболочкой. Так как при транспортировке и перегрузке кабеля на объект изоляция кабеля может быть уже повреждена, и вы будете выполнять электромонтаж повреждённого кабеля в трубы, а потом вам придётся искать место повреждения кабеля. Для проверки жил на обрыв и на сообщение их между собой и с металлической оболочкой используется специальный телефон с лампочкой.

   При большой длине кабеля целесообразно заменять телефон каким-либо другим прибором (амперметром, вольтметром). Обнаруженные неисправные жилы вторично проверяют, а затем отделяют от пучка и перевязывают. Составляют список всех поврежденных жил с указанием номера пары жил, повива, в котором она находится, и характера повреждения.

   Электрические проверки кабелей в пластмассовой оболочке выполняют аналогично, только в схеме вместо металлической оболочки в качестве «земли» используют голую медную жилу. Для контроля изоляции жил кабеля измеряют ее сопротивление кабельными приборами или мегомметрами. Полученные данные сопоставляют с нормативным сопротивлением изоляции для того или иного кабеля при температуре 20ºС. Сопротивление изоляции измеряемого кабеля считается удовлетворительным, если равно или больше нормативного.

    Прокладка кабеля в земле, проверка кабелей

   Измерение сопротивления изоляции жил и испытание их на обрыв у сигнальных и контрольных кабелей производят при помощи мегомметра.  В зависимости от типа мегомметра им можно измерять величину сопротивления изоляции до 500-1000 МОм. При испытании мегомметром жил на обрыв, если проверяемая жила не — имеет обрыва, то при вращении ручки мегомметра стрелка его прибора будет оставаться на нуле. При обрыве стрелка отклонится влево, указывая величину большого сопротивления, что будет свидетельствовать о наличии обрыва жилы.

   По окончании электрических испытаний жилы кабеля обрезают и металлическую оболочку обоих концов кабеля на барабане запаивают; концы кабелей с неметаллической оболочкой тщательно изолируют при помощи полихлорвиниловой ленты или другим способом для предотвращения попадания в кабель влаги. При погрузке барабанов, а также при перекатывании их по земле необходимо следить за тем, чтобы направление вращения барабана совпадало с направлением стрелки на щеке барабана.

Особенности закладки кабеля в пластиковые трубы

Монтаж электрического кабеля в трубы из полиэтилена низкого давления имеет несколько особенностей, на которые стоит обратить внимание. В первую очередь, для того, чтобы исключить непредвиденные обстоятельства, рекомендуется подготовить чертёж будущей трассы

Фиксацию коммуникации желательно производить через определённые промежутки, которые, в зависимости от конкретного случая, могут составлять от 60 до 80 см. Закрепления конструкции выполняется на всей протяжённости специальными скобами или клипсами.

Трубы с кабелем внутри следует надежно закреплять на всех поверхностях, по которым проходит проводка

Для того, чтобы протащить электролинию по трубе, применяются специальные протяжки, которыми труба комплектуется на заводе. В случае отсутствия протяжки ее можно заменить обычной металлической проволокой.

В отличие от металлической трассы, элементы которой стыкуются посредством резьбовых соединительных элементов, стыковка отдельных сегментов пластикового трубопровода производится с использованием специального паяльного оборудования. Соединение электрокабеля осуществляется с помощью специальных муфт. Кроме этого, если коммуникация смонтирована вертикально, рекомендуется сделать её уклон, чтобы исключить возможность накопления в ней конденсата. Соблюдение вышеперечисленных правил позволит получить долговечную и надёжную конструкцию.

Возможные проблемы и ошибки

Строительство кабельных траншей для укладки электрической линии в трубах должно производиться по ПУЭ. Если владелец линии не выполнит все требования нормативов и проекта, такая электросеть не будет допущена органами энергонадзора к эксплуатации.

Наиболее частые ошибки, которые допускаются при подземной прокладке ЛЭП в трубах:

  • уровень залегания в грунте меньше 0.7 м;

  • прокладка линии под фундаментом;
  • отсутствует сигнальная лента;
  • использование пустотелых кирпичей;
  • трубы не уложены прямолинейно;
  • нарушено расстояние между трубами при совместной прокладке;
  • уклон в сторону колодца для стока воды и конденсата не соответствует нормативу;
  • усилие тяжести кабеля не соответствует допустимым механическим напряжениям, установленным для токожил определенного кабеля.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Что представляет собой бестраншейная прокладка методом прокола

Метод прокола представляет собой контролируемый способ укладки различных коммуникационных систем под землей без необходимости организации для них траншей. Базируется метод на создании скважины путем уплотнения земляного массива.

При прокладке кабеля проколом грунт не выкапывается в необходимом месте, а «прокалывается». Под «проколом» подразумевается создание отверстия методом радиального уплотнения почвы путем вдавливания в нее штанги со специальным заостренным наконечником.

Ограничением для применения метода прокладки кабеля проколом являются небольшие диаметры и малые протяженности скважин — до 50 см в диаметре, и до 50 метров длиной (реже 100).

При необходимости прокладки методом прокола нескольких кабельных линий, расстояние между ними должно рассчитываться с учетом возможностей применяемого оборудования и точности работы оператора (оптимальное рекомендуемое расстояние — не менее 1 м в свету).

В процессе выполнения прокола для кабеля необходимо организовывать два котлована — стартовый и приемный. Их размеры напрямую зависят от:

  • глубины прокладывания кабельной сети;
  • габаритов используемой спецтехники;
  • технологических особенностей выбранной методики прокола.

Заключение

Сегодня практически не существует объектов, которые не подключены к электроснабжению через проводную линию. Она может выполняться как воздушной, так и подземной. Последний вариант ЛЭП с точки зрения безопасности более предпочтительный.

Для того, чтобы увеличить надежность и долговечность подземных линий электропередач, их монтируют в специальных кабельных траншеях и трубах: стальных, асбестоцементных и пластиковых.

Такие системы устанавливаются строго по проекту, который определяет вариант материала труб и конструкцию траншеи, чтобы обеспечить возможность проведения монтажных работ и обслуживания линии в процессе эксплуатации. Срок службы таких подземных кабельных линий может превышать 50 лет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
