Прогрев бетона греющим проводом ПНСВ

Принцип работы и разновидности проводов

Для прогрева бетона в зимнее время, перед началом заливки раствора (после закладки армокаркаса) на рабочую поверхность укладывается провод определенного сечения и напряжения. После этого заливается бетонная смесь, а прогревочный кабель подключается напрямую к сети или к трансформатору. Благодаря этому происходит прогрев бетона, который застывает намного быстрее. При этом, под воздействием температур, структура раствора не меняется, поэтому можно не опасаться, что смесь начнет пузыриться или трескаться.

Сегодня для подобных работ используется три типа кабелей для обогрева:

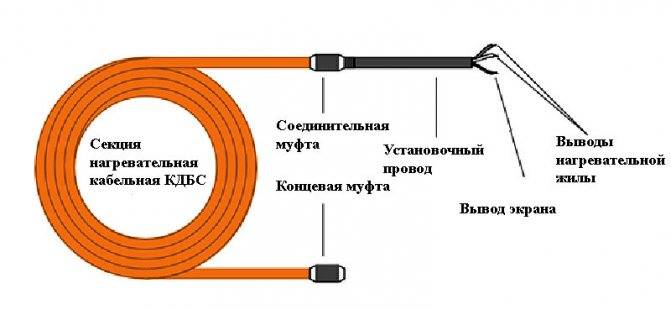

• КДБС (кабель двухжильный для бетона в секциях). При использовании этого кабеля, его можно подключать к сети 220В, благодаря чему отпадает необходимость использования трансформатора. Кроме этого КДБС кабель проще всего монтировать (не требует подрезания), а благодаря специальным муфтам, он легко укладывается по выбранной схеме. Однако, стоят такие провода довольно дорого (от 1020 рублей за погонный метр). Еще один минус – кабель используется только один раз, так как после затвердевания бетонной массы, его невозможно демонтировать.
• BET – двухжильный кабель, разработанный по финским технологиям. Такие провода также работают без трансформатора и подключаются напрямую. Кабель ВЕТ отличается своей экономичностью, так как для прогрева 1 м3 бетонной поверхности потребуется порядка 20-25 м провода.

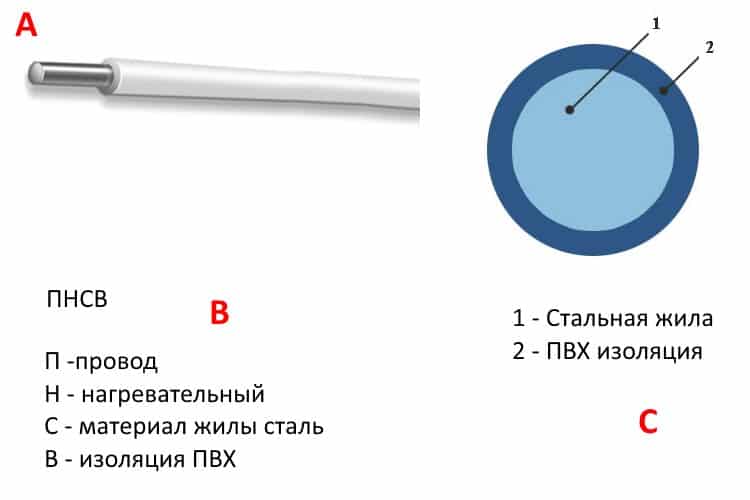

• ПНСВ (одножильный провод нагревательный со стальной жилой и виниловой изоляцией). Это самая дешевая система прогрева бетона (от 1 рубля за погонный метр), поэтому ее чаще всего используют при строительстве в частном секторе. Для использования нагревательного провода ПНСВ требуется подключение к трансформатору (при определенных условиях возможно подключение напрямую). Однако, после обогрева бетона, провод можно использовать повторно (например, в качестве системы «теплого» пола или «анти льда» для лестниц).

Так как наибольшей популярностью в строительной сфере пользуется прогрев бетона проводом ПНСВ, то его мы рассмотрим подробнее.

Технология укладки и прогрева ПНСВ

Прежде чем проложить греющий кабель для бетона, необходимо выполнить ряд подготовительных работ:

• Установите опалубку (можно инверторную) и арматурный каркас (следите, чтобы на этих элементах не было наледи).
• На уровне верхнего и нижнего армокаркаса разложите кабель (сильно натягивать нельзя) с шагом раскладки от 80 до 200 мм (в зависимости от температуры воздуха). Следите, чтобы провода ни в коем случае не пересекались и не соприкасались. Кабель крепится к арматуре при помощи проволочных скруток (1,2 мм), пластмассовыми хомутиками или стальными скрепками.

Температура, оС	Шаг, мм	Диаметр ПНСВ, мм
Для верхней и нижней сетки арматуры	Только для нижней сетки арматуры
-5	200	100	1,1 ; 1,2 ; 1,4
-10	160	80	—
-15	120	—	—
-20	100	—	—

Полезно! Оптимальная схема укладки провода – «змейкой» (как показано на картинке). Длина петли 28-36 м.

• Установите трансформатор на дальше 25 м от рабочего участка и уложите рядом с ним резиновые коврики.
• Оборудуйте ограждение вокруг участка, на котором будет производиться обогрев бетона нагревательными проводами.
• Изготовьте секции шинопроводов (по схеме, приведенной ниже) и установите их вдоль захватки.

• Подключите провода ПНСВ к секциям шинопроводов.
• Подключите шинопровод к трансформатору и опробуйте его на холостом ходу.

Варианты схем подключения

При прогреве бетона кабелем чаще всего применяют схемы подключения типов «Звезда» или «Треугольник».

По схеме «треугольник» кабель разделяется на 3 одинаковые группы проводов, соединяющиеся параллельно. Получившиеся наборы соединяются концами в узлы и подключаются к 3 выходным зажимам КТП ТО-80/86.

Если вы используете схему соединения «звездой», то три равных отрезка проводов необходимо соединить одним концом в узел, а затем соединить три свободных «хвостика» в узлы и подключить к выходным зажимам КТП.

Когда все готово, можно переходить к укладке бетонного раствора и включению нагревающего провода.

Важно! Процесс нагрева нельзя начинать, если бетонная смесь уложена только частично

Технология прогрева

Прежде чем подключать оборудование, стоит уточнить время прогрева бетона:

Начальный период – разогрев. В этот отрезок времени температура должна оставлять не более 10 оС за 2 часа.
Промежуточный этап – нагрев по изотерме. Это очень важный момент на протяжении которого нельзя допускать температуры 80 оС и более.
Заключительный этап – остывание

В этот отрезок времен важно следить, чтобы скорость остывания бетона составляла не более 5 оС/ч.

Полезно! Не рекомендуется продолжать работы по прогреву бетона, после того, как раствор наберет 50% прочности.

Таким образом, бетон будет прогреваться от нескольких часов до трех дней, в зависимости от особенностей и типа строительного объекта.

Прогрев бетона в зимнее время проводом ПНСВ

Для качественного нагрева застывающей бетонной конструкции строителям понадобятся:

• трансформаторный сварочный прибор на 200 ампер;
• греющий провод ПНСВ диаметром 1.5 миллиметра;
• алюминиевый кабель АВВГ;
• изолента из хлопчатобумажного материала;
• инструмент для бесконтактного определения текущей силы тока.

Провод ПНСВ.

Процесс прогрева бетона электродами из ПНСВ кабеля включает такие этапы:

Нарезка провода на небольшие отрезки для прогрева петель.
Как правило, для осуществления электропрогрева бетона достаточно 17 метровых отрезков.

Подвязка подготовленных отрезков к каркасу из арматуры

На данном этапе важно проследить, чтобы слой бетона над петлями не превышал 4 сантиметра.

Соединение подвязки с токопроводящим изолированным проводом из алюминия. Технологическая карта подразумевает подключение петель змееобразным способом.
Наращивание подсоединенных кабелей из алюминия и подключение их к сварочному устройству.

Изолирование проводов при помощи хлопчатобумажной ленты

Маркировку изолирующего материала следует поместить на концах проводов.

Число прогревочных петель напрямую зависит от мощности сварочного электроприбора. Для устройства с максимальной силой тока 250 Ампер можно использовать не более 8 проводов ПНСВ.

Как правило, полное застывание конструкции, подогреваемой ПНСВ проводом, составляет 40 часов.

Особенности методик

Прогрев бетона с помощью сварочного аппарата обладает своими особенностями:

• время нагрева бетонной конструкции серьезно зависит от температуры окружающей среды;
• залитую цементно-песчаную смесь следует накрывать тонким слоем опилок, дабы избежать чрезмерного испарения воды из толщи цементно-песчаной смеси;
• следует избегать чрезмерного перегрева конструкции.

Технология прогрева бетона электродами включает два вида:

1. Сквозной.
   Подобный вид нагрева применяется для бетонных конструкций, имеющий сложную форму или большую толщину. Как правило, при таком методе прогрева все электроды устанавливаются на расстоянии не менее 30 миллиметров от опалубки.
2. Периферийный.
   Электроды устанавливаются на поверхности конструкции. Метод позволяет извлечь нагревающие элементы после застывания залитой бетоном площадки.

При осуществлении прогрева электродами следует учитывать следующие факторы:

• испарение влаги, вследствие которого необходимо все время регулировать подаваемый на электроды ток;
• нагреваемая поверхность должна быть полностью накрыта теплоизоляционным материалом, чтобы повысить КПД электродов и уменьшить тепловые потери;
• при стержневом прогреве все электроды следует располагать на одинаковых расстояниях, во избежание перегревов отдельных участков;
• неэффективность электродного прогрева для малых конструкций;
• необходимость замера текущей температуры цементно-песчаной смеси через определенные промежутки времени;
• схема подключения токопроводящих элементов для прогрева бетона электродами должна быть разработана для каждого случая индивидуально.

Прогрев бетона с помощью сварочного аппарата во многом похож с методом электродов.

Прогрев бетона сварочным аппаратом.

При использовании сварочного устройства специалисты рекомендуют:

• изолировать поверхность прогреваемой конструкции для избегания серьезных тепловых потерь;
• стараться ограничить потерю воды при применении сварочного устройства для прогрева железобетонного сооружения;
• подключать к сварочному аппарату только подходящие для текущих работ электроды;
• устанавливать контрольную лампу накаливания, для проверки напряжения;
• постоянно следить за температурой конструкции и не допускать перегревов;
• не замыкать сварочную цепь на внутрибетонную арматуру, поскольку такой метод невероятно энергозатратен.

Прогрев бетонных конструкций при помощи специальных кабелей обладает серьезными преимуществами, перед нагревом с использованием трансформаторного сварочного устройства:

• питание от бытовой электрической сети 220 вольт;
• существенное сокращение времени застывания бетона;
• высокая экономность;
• сравнительно простая конструкция;
• возможность автоматической поддержки температуры в монолитной конструкции.

Провод

Что представляет собой провод ПНСВ?

Внешний вид ПНСВ.

Особенности использования

Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей.

Сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 ампер; однако на воздухе такой ампераж расплавит изоляцию.

Практическое следствие: ПНСВ подключается к трансформатору или иному источнику тока проводом с меньшим удельным сопротивлением. Как вариант, подключение может быть выполнено проводом ПНСВ того же сечения, но сдвоенным.

• Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.
• Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм.
• Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе.
• Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.
• Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

Методика прогрева бетона проводом ПНСВ обусловлена его механическими свойствами; в частности, коэффициентом теплового расширения. При нагреве температура монолита поднимается со скоростью не более 10С/час и опускается со скоростью не более 5С/час.

Превышение скорость может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе.

При использовании питания от 380В через понижающий трансформатор основной ограничивающий ток фактор — опасность перегрева самого ПНСВ. Проблема решается просто и изящно: схема укладки для прогрева бетона проводом ПСНВ при необходимости увеличения мощности включает несколько параллельно подключенных секций.

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.

ПНСВ

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Калькулятор / Расчёт нагревательного провода ПНСВ

Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования. Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.

Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции

Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм

Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.

Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.

Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).

Электропрогрев бетона ведётся в трёхстадийном режиме:

• разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
• изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
• остывание бетона со скоростью не более 5 °С/ч

Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.

Звезда

Треугольник

Возможные наборы нагревающих проводов из практики

Трансформатор прогрева бетона	Диаметр ПНСВ, мм	Число «ниток» (при L = 28 м)	Число «троек» (при L луча = 17 м)
СПБ-40	1,2	24 (3 группы по 8 «ниток»)	14
1,4	21 (3 группы по 7 «ниток»)	12
2,0	9 (3 группы по 3 «нитки»)	5
3,0	3 (3 группы по 1 «нитки»)	2
СПБ-63	1,2	39 (3 группы по 13 «ниток»)	22
1,4	33 (3 группы по 11 «ниток»)	19
2,0	15 (3 группы по 5 «ниток»)	8
3,0	6 (3 группы по 2 «нитки»)	4
СПБ-80	1,2	48 (3 группы по 16 «ниток»)	28
1,4	42 (3 группы по 14 «ниток»)	24
2,0	18 (3 группы по 6 «ниток»)	10
3,0	9 (3 группы по 3 «нитки»)	5
СПБ-100	1,2	60 (3 группы по 20 «ниток»)	35
1,4	51 (3 группы по 17 «ниток»)	29
2,0	21 (3 группы по 7 «ниток»)	12
3,0	12 (3 группы по 4 «нитки»)	7
Трансформатор 380/36 мощностью 6 кВт	1,2	9	5
Трансформатор 380/36 мощностью 2,5 кВт	1,2	3	2
Трансформатор 380/36 мощностью 2,0 кВт	1,2	3	2

Электропрогревание бетона зимой

Самым распространенным методом, который сберегает тепло искусственным методом, является прогревание раствора при помощи электродов. Метод основывается на пропускании электрического тока сквозь бетонный раствор, за счет чего выделяется тепло. Чтобы подвести ток к бетонной смеси, впору использовать различные типы электродов, которые имеют индивидуальную схему подключения. Из-за того, что постоянный ток провоцирует электролиз воды в растворе, в период прогревания может применяться однофазный и трехфазный переменный ток. Типы электродов, которые используются для прогревания:

1. Стержневой электрод. Делается он из арматуры и размещается в бетонном растворе с расчетным шагом. Край необходимо располагать в 3-х сантиметрах от опалубки. С помощью таких электродов можно прогреть самую сложную конструкцию.
2. Пластинчатый электрод. Такие пластины крепятся на внутреннюю сторону опалубки и за счет подключения противоположных друг другу электродов, создается электрополе, под воздействием которого бетонная смесь будет подогреваться до нужной температуры и держаться требуемое время.
3. Струнный электрод. Данный тип обычно применяют при прогревании бетонных колонн.
4. Полосовой электрод. Такие полосы можно крепить к требуемым сторонам конструкции.

Следующий довольно распространенный метод прогревания – это нагревательный провод. Эта технология на сегодняшний день наиболее применяема крупными строительными фирмами, как отечественными, так и зарубежными. Заметим, что довольно многие объекты в Москве при строительстве прогревались с помощью именно этого метода.

Данный метод заключается в креплении нагревательного провода, требуемой длины к арматурному каркасу до укладки массы в опалубку. Этот способ подразумевает использование провода ПНСВ, его стержень стальной оцинкованный, диаметр которого 1,2 мм. Выделяемое тепло от такого провода, при прохождении по нему электричества, распределяется равномерно по бетонной смеси, и позволяет прогревать ее до 40 градусов. Провода питаются электричеством при помощи специальных подстанций, которые имеют несколько ступеней пониженного напряжения. Одна подобная подстанция способна подогревать до 3 кубических метров бетона. Для того чтобы прогревать 1 кубический метр бетона, требуется около 60 метров провода. Данный метод позволяет прогревать бетонные конструкции любой сложности при температуре до -30 градусов.

На сегодняшний день большие строительные компании используют одновременно несколько типов подогрева. Необходимость такого комбинирования зависит от многих факторов, главными среди которых считают:

• размер строительного объекта;
• требуемая прочность бетона;
• погодные условия;
• наличие энергоресурса на стройплощадках.

Способ прогревания опалубки подразумевает ее конструирование с элементами нагрева, которые закладываются в нее изначально. Данный метод схож с методом прогрева пластинами, только прогревание идет не от внутренней стороны опалубки, а от ее внутрянки или наружной стороны.

Используется данный метод в зимнее время не очень часто из-за его сложности. Заливая фундамент, опалубка не может соприкасаться со всей бетонной конструкцией, поэтому идет подогрев только части бетонной массы.

Индукционный метод используют крайне редко. Обычно его применяют в балках, прогонах, ригелях. Принцип данного метода в том, что вокруг металлической арматуры обматывается изолированный провод, который создает индукцию и разогревает сам металлический стержень.

Электропрогревание бетонного сооружения используется в зимний период за счет того, что ИК-лучи способны прогревать всю поверхность непрозрачного объекта и распространять тепло по всей площади. Выбирая данный метод, следует учитывать, что конструкцию нужно окутать полиэтиленовой пленкой для того, чтобы лучи проходили сквозь нее, а тепло не выходило слишком быстро. Преимущество такого метода в том, что он не требует наличия специальных подстанций, а недостатком является неравномерное прогревание бетонного строения. Этот способ наиболее подходящий для прогревания тонкой конструкции.

Бетон будет прочен только в том случае, если он положен правильной методикой и выстоялся согласно нормам.

Прогрев бетона в зимнее время проводом ПНСВ

Это достаточно простой способ прогрева. Он применяется в 70% случаев, так как является очень доступным. Для того чтобы сделать его возможным, необходимо позаботиться о монтаже проводов заранее, поэтому прокладывают сначала провод ПНСВ, а затем заливают бетонную смесь. Нагревание кабеля происходит при помощи трансформатора, который создаёт пониженное напряжение.

Преимущества:

• Низкая стоимость процедуры. Трансформатор тратит значительно меньше энергии, чем другое оборудование, поэтому очень актуален, если бюджет ограничен. Покупать его тоже необязательно: вполне возможна аренда необходимого оборудования на время.
• Для прогрева бетонной смеси подходит понижающий трансформатор 80 kW. При помощи такого оборудования без проблем прогревается 90 м3 бетона.
• Возможна прокладка провода в любую погоду.

Способ не лишён недостатков:

• Необходимо заранее позаботиться о процедуре прогрева, проложить провод, заложить подогревочные петли (провод укладывается по особой технологии: недостаточно просто забетонировать его, необходимо, чтобы конструкция охватила весь бетон, для чего её укладывают петлями, которые закрепляют специальным образом, похожим на закладку тёплых полов).
• Способ требует физических усилий от рабочих.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

• предварительно утеплить опалубку;
• применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

• несложный расчет длины требуемого обогревательного элемента, простота установки;
• вероятность поражения электроэнергией минимальная;
• для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.

   Пример как подключить ПНСВ с помощью холодных концов

5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.
