Разновидности зажимов
Выпускаются пружинные клипсы разных видов, классификация проводится с учетом нескольких признаков. По материалу изготовления выделяют:
- стальные с порошковой окраской;
- стальные с оцинковкой.
Модели из оцинкованной стали прослужат дольше. Дело в том, что порошковая краска обеспечивает худший вариант защиты от коррозии, чем оцинковка. Кроме того, оцинкованные детали не требуют периодического обновления наружного покрытия, в отличие от деталей окрашенных. По нагрузке выделяют 3 вида:
- облегченные, способные выдержать нагрузку до 2000 кг, их использование возможно при возведении малых архитектурных элементов;
- усиленные модели могут выдержать нагрузку до 2500 кг, отличием является материал язычка, металл для изготовления этой детали закаляют в азотной среде. Кроме того, используется более прочная пружина;
- суперусиленные, снабженные дополнительным ребром жесткости на площадке, эти модели способны выдержать нагрузку до 4000 кг.
Применяемые материалы
Существует разделение конструкций по материалам, из которых они изготавливаются:
- Деревянная – самый распространенный вид.
- Металлическая.
- Опалубка из теплоизоляционного материала.
- Из листов ОСБ или фанеры.
Каждый материал обладает определенными свойствами, которые необходимо учитывать при сборке.
Щиты из фанеры ОСБ
Листы фанеры ОСБ – это не самый популярный материал для изготовления. Дело в том, что любая фанера боится влажности. Прямой контакт с сырым раствором приводит к тому, что фанера напитывается влагой и разбухает, и после высыхания уже не принимает свои исходные размеры.
Применять фанеру в качестве опалубочного материала можно, но потребуется дополнительная гидроизоляция, которую выполняют при помощи парниковой пленки или рубероида. А это уже лишние расходы и потраченное время. Закрепить пленку на поверхности ОСБ удобно при помощи строительного степлера.
Второй способ защиты от влаги – окрашивание масляной краской. Слой краски защитит материал и сделает опалубку многоразовой.

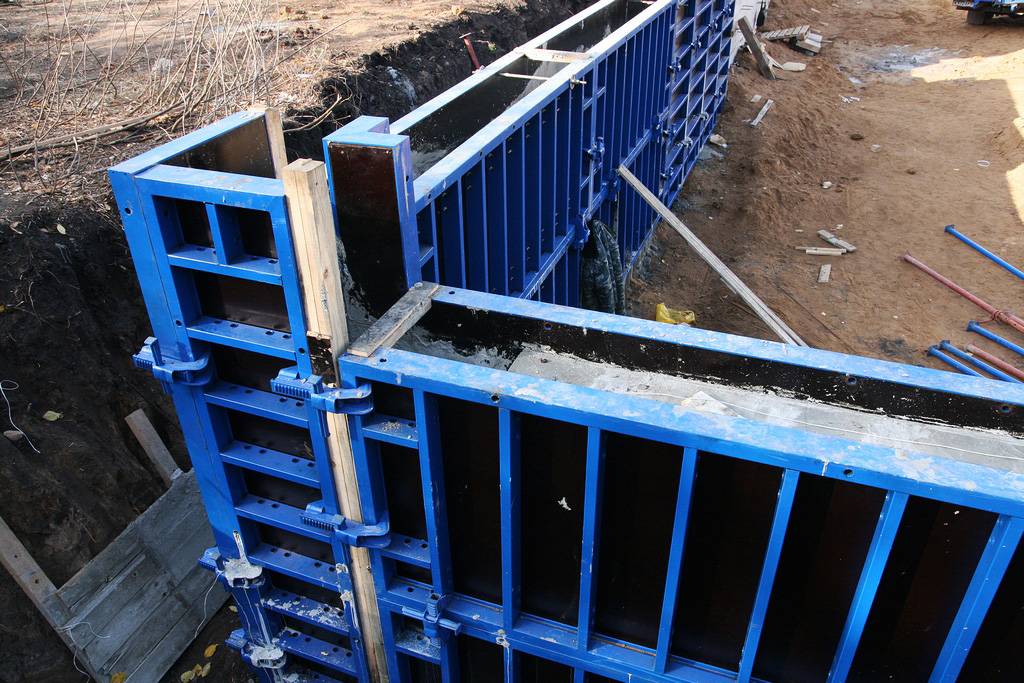

Металлические щиты
Они применяются в основном при строительстве многоквартирных монолитных зданий. Щиты изготавливаются из металлических уголков и приваренного к ним листового железа. Крепятся преимущественно на шпильки и болты либо на специальные пружинные замки.
Минус конструкции – её вес, поэтому в масштабах многоквартирного строительства, опалубка из металлических щитов устанавливается в проектное положение при помощи специальной техники. При строительстве монолитных частных домов она используется редко, так как ее использование подразумевает дополнительные расходы на привлечение техники.
Деревянные доски
Доски – самый популярный материал для изготовления опалубочных конструкций. Они позволяют изготовить конструкцию практически любой конфигурации непосредственно на месте строительства. После демонтажа деревянных щитов их можно разобрать и пустить в строительство. Если для опалубки использовался тес 2,5×15 см, то после из него можно сделать обрешетку на крышу.
Еще одно преимущество дерева – возможность крепления на саморезы или специальные шурупы. Саморезы быстро вкручиваются при помощи шуруповерта, а при необходимости разборки и переделки конструкции их можно легко выкрутить.
Собирая такую конструкцию, щиты сколачивают из досок и деревянных брусков. Жестких требований к размерам деревянной опалубки нет, они зависят от параметров фундамента или иного монолитного сооружения, в процессе изготовления которого применяются.
Конструктивные особенности
У клипс простая технология изготовления, при этом они способны выдерживать нагрузки, которые производит бетонный раствор. Имеет следующие элементы:
- площадка из металла (размером от 70 до 105 миллиметров, толщина – 3-4 мм) с отверстиями для арматуры (прутья диаметром от 6 до 10 миллиметров), усилена ребром жесткости;
- направляющий, присоединен под углом в 90 градусов к площадке посредством сварки;
- пружина и подвижный язычок, закреплены заклепками.
Детали должны быть прочными и стойкими к воздействию, обязательно обладать антикоррозийными свойствами, производиться из низкоуглеродной стали.
Как классифицируют комплектующие по различным типам опалубочных систем
На сегодняшний день ассортиментный ряд комплектующих для опалубок достаточно широк
В связи с тем, что от них в прямом смысле зависит надежность собранной системы и безопасность выполнения работ, приобретая такие группы товаров, рекомендуется особое внимание уделять их качественным характеристикам
Функциональность каждого элемента определяет его принадлежность к той или иной группе:
- под заливку конструкций, располагающихся горизонтально, пользуются стандартными комплектующими монолитных опалубочных конструкций;
- сооружения, располагающиеся вертикально, заливаются в опалубку, дополненную двутавровыми балками, треногами, телескопическими опорами, универсальными вилками, фанерными листами с ламинированной поверхностью;
- если предстоит заливать стены, в комплект к опалубке включают балки прямой и угловой форм, подкосные и другие элементы. Исходя из типа конструкции, монтажные работы по ее установке могут выполняться ручным методом либо с применением грузоподъемных механизмов и монтажных захватов;
- при установке вертикально-горизонтальных опалубок под наклонным углом для бетонирования стен или перекрытий, применяют комплектующие, входящие в щитовую конструкцию.
Для чего нужны зажимы
При монтаже опалубочных форм устанавливают друг напротив друга щиты из металла, пластика или ламинированной фанеры. Если раньше для скрепления щитов применяли стяжные болты с гайками, то в наше время все чаще используются при строительстве пружинные зажимы.
Это довольно простые устройства, выдерживающие нагрузки, которые оказывает бетонная смесь. Зажимы применяют при возведении опалубки для отливки фундаментов и стен. Конструкция замка простая, он состоит из следующих деталей:
- площадки металлической (стандартный размер 105 на 70 мм), эти площадки, усиленные ребром жесткости, имеют отверстия для арматурных прутов;
- направляющего, который приварен к площадке под прямым углом;
- мощной пружины и подвижного язычка с зубчиками, эти детали закреплены при помощи прочных заклепок.
Язычок зацепляется за арматурные пруты, которые вставляют в монтажные отверстия опалубочных щитов, поэтому эта деталь должна быть максимально прочной и устойчивой к нагрузкам. Для изготовления детали используется прочный металл с антикоррозионным покрытием.
Использование пружинных замков возможно при применении арматурных прутьев диаметром от 6 до 20 мм. Чтобы закрепить зажим, необходимо использовать специальный ключ, при помощи которого затягивается пружина. Разберемся, в чем преимущества применении зажимов, какие разновидности этих устройств существуют и какие отличия существуют между ними.
Характеристика зажима пружинного для опалубки
Зажимы пружинные характеризуются простотой установки и высокими показателями. Нагрузка на пружинный зажим может быть до 2 тонн и даже больше, все зависит от вида зажимов. Бывают обычные зажимы и усиленные. Обычные выдерживают нагрузку до 2 тонн, а усиленные – больше 2 тонн. Некоторые виды усиленных зажимов могут выдерживать нагрузку даже в 3 тонн. Диаметр проволоки составляет от 6 до 10 мм.
Зажимы для арматуры для опалубки – это одно из новых изобретений человечества в сфере строительства, которое успешно справляется с поставленными задачами, а также позволяет закончить работы точно в срок, не вкладывая лишних средств.
Приспособления, появившиеся при разработке технологии монолитного строительства, упростили и удешевили ранее трудоемкие и затратные строительные процессы. Простое изобретение – стойка .
Всем известно, что самые прочные здания возводятся благодаря монолитному строительству. Удаётся реализовывать различные идеи, а также получать конструкции с любыми .
Оборачиваемость опалубки – это мера надежности опалубочной системы. Это свойство определяет количество эксплуатационных циклов заливания бетона, при которых опалубка сохраняет .
Современное строительство не возможно представить без использования опалубочных систем. С их помощью возводятся стены, колонны, перекрытия и даже тоннели. Наиболее .
Разновидности зажимов
В зависимости от того, какую нагрузку могут выдерживать пружинные зажимы для опалубки, их подразделяют на:
- простые (стандартные), выдерживающие нагрузки 2÷2,5 тонны;
- усиленные (рассчитанные на нагрузки 3÷4 тонны).
Для изготовления площадок стандартных изделий используют сталь толщиной 3,5 мм; для усиленных – 4 мм. Основное же отличие усиленного варианта от простого замка – дополнительное ребро жесткости, приваренное к корпусу и площадке. Такая конструкция предотвращает деформацию платформы при больших нагрузках. Конструкция и материал язычка у обеих разновидностей одинаковы (стандартная толщина металла для язычка – 6,1 мм). Для усиленных моделей применяют более мощные пружины.
Дополнительные комплектующие опалубки

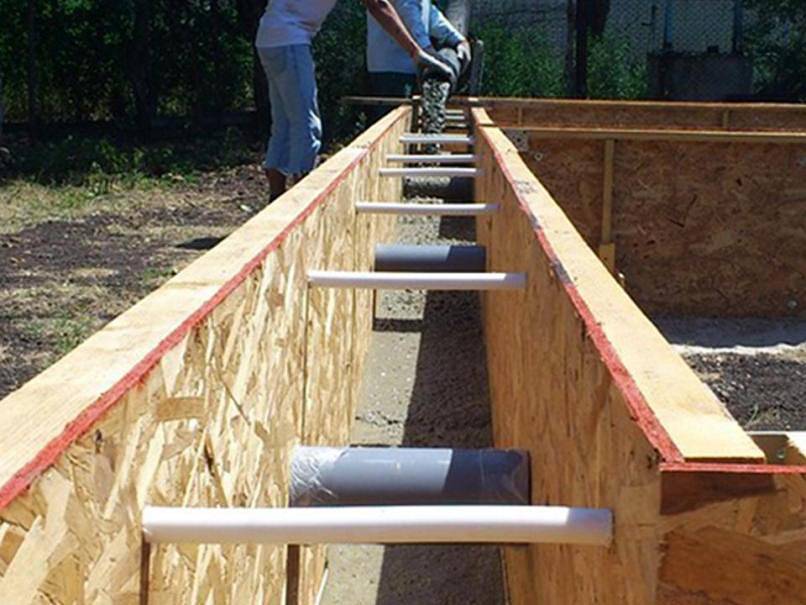

На стяжной болт при монтаже надевается трубка ПХВ, она защищает болт от бетона и позволяет снять его при демонтаже опалубки. Чтобы бетон не попал в трубку, её закрывают пластиковым фиксатором «конус». На арматуру для защиты металла от коррозии надевают пластмассовые фиксаторы «звёздочка».
Для обеспечения безопасности рабочих при заливке перекрытий используют кронштейны, ограждающие края столов опалубки и перекрытия. Для безопасной работы монтажников опалубки и строителей, выполняющих заливку бетона в опалубку стен, применяют кронштейны подмостей с перилами ограждений длиной 1500-2400 мм. Защитно-улавливающие сетки длиной 1500-2400 мм страхуют рабочих на случай падения, предохраняют от падения с высоты инструмент, материалы.
Для любых конструкций из бетона, во время строительства, обязательно потребуется опалубка. Это совсем не второстепенная работа, как могут подумать многие. .
Строительство долговечных и качественных монолитных сооружений невозможно без использования добротной опалубки, собранной из качественных элементов. В состав опалубочной системы входит .
Разновидности зажимов
В зависимости от того, какую нагрузку могут выдерживать пружинные зажимы для опалубки, их подразделяют на:
- простые (стандартные), выдерживающие нагрузки 2÷2,5 тонны;
- усиленные (рассчитанные на нагрузки 3÷4 тонны).
Для изготовления площадок стандартных изделий используют сталь толщиной 3,5 мм; для усиленных – 4 мм. Основное же отличие усиленного варианта от простого замка – дополнительное ребро жесткости, приваренное к корпусу и площадке. Такая конструкция предотвращает деформацию платформы при больших нагрузках. Конструкция и материал язычка у обеих разновидностей одинаковы (стандартная толщина металла для язычка – 6,1 мм). Для усиленных моделей применяют более мощные пружины.
Замок клиновый
Для сборки щитов чаще всего применяется замок клиновый краб для опалубки. Это универсальное устройство, которое дает возможность с большой точностью соединять и выравнивать конструкцию крепления. Замок в виде литой скобы, имеет два захвата продольных и перемычку, внутри него расположен расклинивающий рычаг. Зрительно устройство по форме напоминает краба.
Процесс установки опалубочных щитов ведется с большой точностью, затем в соседних зонах каркаса размещается клиновый замок, после чего на посадочное место, с помощью молотка, забивается рычаг. Аналогично производится разборка, то есть клин выбивается молотком с обратной стороны гнезда.
Преимущества
Замок клиновой краб
, благодаря простоте конструкции имеет ряд преимуществ:
- легкая сборка;
- при монтировании не нужно использовать специальный инструмент;
- можно проводить стяжку вертикальную и горизонтальную;
- замок высокого качества, производится из чугуна и стали.
Характеристика зажима пружинного для опалубки
Зажимы пружинные характеризуются простотой установки и высокими показателями. Нагрузка на пружинный зажим может быть до 2 тонн и даже больше, все зависит от вида зажимов. Бывают обычные зажимы и усиленные. Обычные выдерживают нагрузку до 2 тонн, а усиленные – больше 2 тонн. Некоторые виды усиленных зажимов могут выдерживать нагрузку даже в 3 тонн. Диаметр проволоки составляет от 6 до 10 мм.
Зажимы для арматуры для опалубки – это одно из новых изобретений человечества в сфере строительства, которое успешно справляется с поставленными задачами, а также позволяет закончить работы точно в срок, не вкладывая лишних средств.
Приспособления, появившиеся при разработке технологии монолитного строительства, упростили и удешевили ранее трудоемкие и затратные строительные процессы. Простое изобретение – стойка .
Всем известно, что самые прочные здания возводятся благодаря монолитному строительству. Удаётся реализовывать различные идеи, а также получать конструкции с любыми .
Оборачиваемость опалубки – это мера надежности опалубочной системы. Это свойство определяет количество эксплуатационных циклов заливания бетона, при которых опалубка сохраняет .
Современное строительство не возможно представить без использования опалубочных систем. С их помощью возводятся стены, колонны, перекрытия и даже тоннели. Наиболее .
Конструктивные особенности
У клипс простая технология изготовления, при этом они способны выдерживать нагрузки, которые производит бетонный раствор. Имеет следующие элементы:
- площадка из металла (размером от 70 до 105 миллиметров, толщина – 3-4 мм) с отверстиями для арматуры (прутья диаметром от 6 до 10 миллиметров), усилена ребром жесткости;
- направляющий, присоединен под углом в 90 градусов к площадке посредством сварки;
- пружина и подвижный язычок, закреплены заклепками.
Детали должны быть прочными и стойкими к воздействию, обязательно обладать антикоррозийными свойствами, производиться из низкоуглеродной стали.
Комплектующие к монолитной опалубке: современный ассортимент
При выполнении монолитных работ для установки опалубочных систем используются различные комплектующие для опалубки. Эти элементы служат для придания опалубке заданной формы и пространственного положения, а также обеспечивают ее прочность и устойчивость под давлением бетонной смеси.
Выпускаемый в настоящее время компанией «ПроМонолит» ассортимент комплектующих для опалубки, в полной мере обеспечивает необходимую комплектацию, выполнение сборки, монтажа и безопасность проведения строительных работ. Набор комплектующих позволяет собирать заданные инженерные конструкции и проводить установку различных опалубочных систем: опалубку стен, колонн, шахт лифтов и других виды опалубки.
Виды комплектующих для опалубки
Комплектующие для опалубки представлены целым рядом приспособлений. Каждый элемент предназначен для выполнения определенных функций при возведении опалубки.
Комплектующие к монолитной опалубке можно разделить на следующие виды:
- Крепежные элементы, необходимые для соединения элементов опалубки, в том числе различные замки для соединения щитов, винтовые стяжки для скрепления противоположных щитов и другие элементы.
- Удерживающие элементы, закрепляющие опалубку в проектном положении и принимающие нагрузки при бетонировании. К ним относят подкосы, распорки, деревянные балки, телескопические стойки, рамы, опоры и другие приспособления.
- Вспомогательные элементы: навесные и выкатные подмости, проемодержатели, крюки, шайбы, зажимы, заглушки и другие.
Все комплектующие к монолитной опалубке можно разделить на приспособления универсального типа и элементы, предназначенные для определенной разновидности опалубки.
Комплектующие к стеновой опалубке
- Замки эксцентриковые, удлиненные, клиновые – для соединения щитов и панелей опалубки и их выравнивания.
- Подкосы одноуровневые и двухуровневые – для установки щитов в заданном вертикальном положении и последующей его корректировки.
- Щиты линейные, угловые щиты, щиты-компенсаторы.
- Угловые элементы, применяемые при возведении колонн.
- Захваты монтажные, используемые для строповки щитов.
- Стяжки – для распределения давления со стороны бетонной смеси.
- Шкворни, гайки и шайбы для стяжек и шкворней.
Комплектующие для опалубки перекрытий
- Балки, необходимые для установки и поддержания перекрытий;
- Стойки опалубки телескопические – служат опорой балок и необходимы для регулирования высоты опалубки перекрытий.
- Унивилки, обеспечивающие опору для балок опалубки.
- Треноги – служат опорой для телескопической стойки под опалубку, повышая ее устойчивость.
- Струбцины – для одновременного выполнения бетонирования перекрытия и ригеля.
Качественные элементы для возведения опалубки обеспечивают удобство, безопасность, простоту и высокую скорость проведения строительных работ.
Компания «ПроМонолит» предлагает комплектующие к монолитной опалубке всех видов, в том числе комплектующие к стеновой опалубке, а также к системам опалубки колонн и перекрытий.
