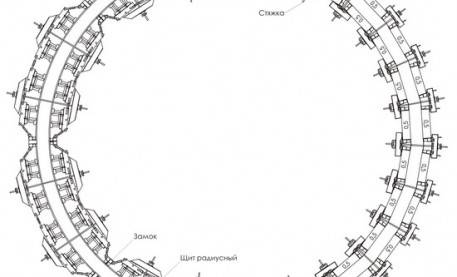

Радиусная опалубка — характеристики и особенности конструкции

Разновидности стяжек

Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.

Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:

  • съемные металлические шпильки переменного или одинакового сечения;
  • несъемные металлические болты;
  • скобы из пластика;
  • крепежные пластины из композитных материалов.

Универсальная

Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.

При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:

  • применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
  • возможность использования в комплекте с любым материалом опалубки.

Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.

Пластиковая

В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.

В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.

Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.

Винтовая

Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.

Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.

Покупка опалубки

В нашей компании можно купить опалубку съемного типа для строительной площадки. При выборе опалубки следует учитывать:

  1. Тип сырья, используемого при производстве опалубки. Как было отмечено ранее, на сегодняшний день при изготовлении опалубки могут использоваться различные материалы – от их стоимости во многом зависит цена опалубки. Дешевая опалубка изготавливается из массива дерева и применяется для небольших объемов строительства. Это объясняется тем, что древесина, несмотря на низкую стоимость и относительную экологичность, слабо защищена от воздействий внешней среды, что делает ее использование экономически целесообразным только в условиях для однократной заливки. В свою очередь опалубка на основе стальных рам и щитов из влагостойкой фанеры выдерживает множество циклов бетонирования. В частности у систем торговой марки «ГАММАTM» это значение достигает четырехсот (400 циклов бетонирования), что является одним из наиболее высоких показателей в отрасли.
  2. Цена исчисляется также в зависимости от площади поверхности, указываемой в м2. Прежде чем заказать конструкцию, следует определиться с тем, какова будет площадь бетонирования.
  3. Сложность получаемой формы также определяет стоимость конечного изделия. Современные технологические решения позволяют использовать бетон для получения самых сложных поверхностей.

Сегодня купить опалубку в Москве можно из разных материалов. специализируется на опалубочных системах из стали и влагостойкой фанеры, относящихся к I классу и предназначенных для масштабного монолитного строительства. В частности мы проектируем и производим такие виды форм для бетона, как

  • стеновая опалубка,
  • опалубка перекрытий,
  • опалубка колонн,
  • опалубка мостов,
  • опалубка тоннелей,
  • опалубка парапетов и отбойников.

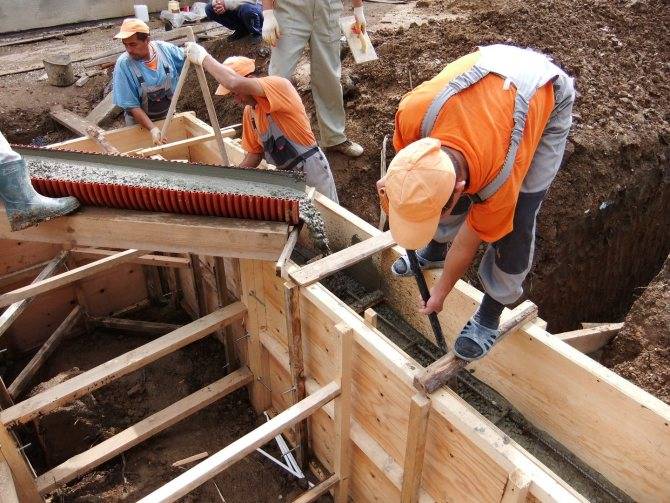

Монтаж опалубки

Важный этап любой стройки – возведение прочного фундамента. Правильная установка опалубки —неотъемлемая часть этого процесса.

Этапы стройки:

  • в начале очищается площадка для строительства сооружений;
  • размечается площадь и наносится обозначение будущей опалубки деревянными брусками;
  • после этого будет закрепляться другая часть опалубки;
  • замеряется расстояние между брусками, по которым впоследствии собирают щиты опалубки;
  • после этого с помощью саморезов и гвоздей элементы соединяются между собой. Бруски должны располагаться снаружи;
  • параллельно выстраивается ряд щитов, образуя коробку по перимтеру площадки.

Необходимо обеспечить прочное крепление щитов к брускам для предотвращения возможной деформации конструкции при расширении бетона.

После завершения сборки опалубки в неё засыпают щебень или песок для защиты от влаги и грунтовых вод.

На этом этапе часто производят и гидроизоляцию фундамента. Для этого рекомендуется закрепить рубероид или пленку к внутренней стороне опалубочной конструкции.

После сборки опалубки рекомендуется проверить ее по высоте и длине с помощью уровня. Это гарантирует ровность залитого бетонного раствора и красоту заложенного фундамента.

Таким образом, можно смело говорить о том, что грамотно подобранный материал и конструкция опалубки обеспечит фундаменту здания или постройки «светлое» будущее и избавит от проблем, которые могут возникнуть в процессе дальнейшего строительства и эксплуатации объекта.

Монтаж опалубки

метки: ОПАЛУБКА, СТРОИТЕЛЬНЫЕ РАБОТЫ

Преимущества

Если сравнивать такую опалубку с прочими конструкциями, используемыми при строительстве объектов, схожих между собой по габаритам и техническим характеристикам, то главными достоинствами балочно-ригельной системы можно считать такие признаки:

  • устойчивость к деформированию и нагрузочным воздействиям;
  • компактные параметры в разобранном состоянии;

  • гладкие контактные поверхности, после которых не остается признаков от стыкования и шовных участков на отливках;
  • наличие пазов для стыкования, простая сборка;
  • адаптирование к любым проектным заданиям;
  • опалубка считается незаменимой в заливке труднодоступных участков;
  • приобрести опалубку можно единым комплектом или отдельными элементами в необходимом количестве;
  • применение многоразовых анкеров создает несущие возможности до 10 тонн на каждый квадратный метр площади. Это гарантирует надежность и безопасность строящегося здания;
  • опалубочная конструкция применяется в процессе строительства объекта многократно;
  • есть возможность применять одинаковые элементы при различных величинах давления бетонной массы;
  • полностью исключена потребность в дополнительной подгонке опалубки;
  • балки и фанерные листы в последующем могут быть использованы для бетонирования перекрытий;
  • система стоит недорого, так как часть ее элементов изготавливается из древесины;
  • опалубка отличается высоким показателем оборачиваемости, риск травмирования работников минимален.

Для изготовления элементов опалубочной конструкции используется прочный материал, выдерживающий нагрузочные воздействия, превышающие 100 кПа. Их используют в заливке в разных плоскостях.

Разобранные опалубки выкладываются штабелями, с помощью крана загружаются на автомобильный транспорт. На площадке их размещать удобно, так как много места для этого не требуется.

Используя такую систему опалубки, застройщик существенно экономит финансовые средства, которые предполагались для шлифовки и полировки готовых поверхностей. Такая особенность особенно актуально, и от типа бетонной массы не зависит.

Подготовка щита радиусной опалубки

Работы выполняются на ровной поверхности. Укладываем плиту, проверяем ее расположение уровнем, и приступаем к сборке каркаса. Если опалубка выпуклая, необходимо подготовить крест с парой подкосов, при вогнутом щите готовится заготовка в виде буква П, к ножкам которой подходят подкосы.

Закругленный каркас готовится в количестве двух элементов (зависит от показателя ширины опалубки). Элементы укладываются на удалении полуметра и соединяются. Остается набить доски, которые создадут нужную нам округлую поверхность. Внутренняя поверхность дополнительно обеспечивается настилом, чтобы к доскам не прилипала бетонная смесь.

Загорская гидроаккумулирующая станция

Вторая очередь Загорской гидроаккумулирующей электростанции (Загорская ГАЭС-2) расположена в Московской области. Основные конструкции гидротехнического комплекса выполнены из монолитного бетона. Параллельно со строительством проводился монтаж сложного технологического оборудования.

Решения:

Для всех типов вертикальных конструкций ГАЭС были разработаны проекты устройства опалубки на базе инвентарной балочно-ригельной системы из высокопрочного алюминиевого сплава с доборными элементами индивидуальной конструкции.

Так, для формирования сквозных арочных проемов в прямоугольных колоннах (проходная галерея машинного зала) был изготовлен комплект проёмообразователей проектной конфигурации из ламинированной фанеры. Для строительства забральной балки конструкторы разработали стальной силовой каркас, который надежно удерживал балочно-ригельную опалубку в проектном положении в процессе непрерывной укладки и твердения большого объема бетона.

Для расположенных на значительной высоте консолей и перекрытий специалисты использовали опалубку перекрытий на стальных рамах и стальную консольную опалубку в тандеме с щитовой балочно-ригельной опалубкой из высокопрочного алюминиевого сплава.

Преимущества для заказчика:

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Особенности и стоимость использования скользящей опалубки

Если вы используете подвижную опалубку для заливки стен монолитного дома, то для каркаса необходимо выбирать щиты из металла или влагоустойчивой древесины. Внутренние щиты рекомендуется изготавливать из листовой стали.

  • Алюминиевую опалубку, м2 – обойдется приблизительно 300 рублей за 15 дней и 500 – за месяц.
  • Стяжку с гайками L=1 м (1 штука) – будет стоить 40 рублей за 15 дней и 70 – за 30 дней.
  • Шкворень с гайкой (1 штука) – 30 рублей за 15 дней и 50 рублей – за месяц.

Один гидравлический домкрат будет стоить порядка 800 – 1500 рублей.

Скользящая опалубка чаще используется при строительных работах, промышленного масштаба. Если вы хотите таким методом возвести стены загородного дома, то придется столкнуться с массой проблем, которые решаются более простыми опалубочными конструкциями. Единственное рациональное применение передвижной опалубки в частном строительстве – это постройка колодца.

Для чего используется опалубка «Гамма»

Назначение опалубочных систем весьма разнообразно как в промышленном строительстве, так и в частном или гражданском, отсюда и большой ассортимент данного вида продукции «Гамма». Рассмотрим подробнее назначение опалубки, а именно, для создания:

  • стен;
  • колонн;
  • фундамента;
  • перекрытий;
  • многих других монолитных конструкций различной конфигурации.

Опалубка «Гамма», в частности, применяется для строения колонн круглого сечения и овального сечения большого размера, а также ребристой поверхности с уступом, опор V−образной формы, овальных ригелей мостовых опор.

Представленные строительные элементы помимо зданий (частные дома, дворцы, целые комплексы различного назначения) имеют широкое применение в других строительных направлениях, а именно: метрополитены, эстакады, мосты, тоннели, различные транспортные развязки. Специфика гаммовской продукции состоит в том, что она не только соответствует ГОСТ Р-52085−2003, который относит ее к первому классу опалубок, но также Европейскому стандарту DIN.

Список строительных объектов, где применялись технологии «Гамма», очень внушителен. Вот только небольшая часть из них:

  1. Сочинский комплекс тоннелей (Красная Поляна).
  2. ТЭС в Адлере.
  3. Московский океанариум (Поклонная Гора).
  4. Несколько гостиничных комплексов в Сочи.
  5. АЭС в Волгодонске.
  6. Реконструкция Кремля в Москве.

Опалубка алюминиевая и пенопластовая

Наряду со стальными рамами стеновой опалубки производителями выпускаются и стеновые алюминиевые опалубки. Их можно монтировать на участке строительства без привлечения специальной техники силами двух – трех человек, что, в конечном итоге, влияет на удешевление строительства.

Алюминиевая опалубка не подвержена коррозии и агрессивному воздействию внешней среды. Щиты этой опалубки могут быть выполнены как из фанеры, так и из пластика, что еще больше облегчает вес опалубки.


Стеновая опалубка из пенополистирола

Стеновая опалубка из пенопласта или пенополистирола представляет собой несъемную опалубку, т. е. опалубка остается в конструкции навечно и является её частью, обеспечивая повышенный уровень тепло и звукоизоляции.

Из пенопласта выливаются готовые формы отдельных элементов стен, фундаментов, перекрытий и других конструктивных элементов здания. Во внутренние полости вставляется арматурный каркас, согласно проекту, и заливается бетонной смесью. В итоге, бетон остается внутри пенопласта, а сам пенопласт является наружной и внутренней поверхностью конструкции.

Аренда стеновой опалубки из пенопласта не представляется возможной, поскольку она остается в конструкции здания.

Производство опалубки «Гамма»

На качественные характеристики монолитного строения оказывают свойства используемых материалов, из которого изготовлена опалубка. Различные фирмы-производители могут использовать разнообразное сырье. Как правило, это следующие материалы:

  • алюминий;
  • сталь;
  • железо;
  • дюраль;
  • пластик;
  • ламинированная фанера.

Основной материал, из которого вырабатывается продукция бренда «Гамма», − это высокопрочная сталь, железо; некоторый ассортимент выполнен из ламинированной фанеры. В ряде случаев, в зависимости от ее назначения, она представлена в виде конструкции из модульных щитов или панелей, материал которых подобран в зависимости от назначения данных конструкций. Они изготавливаются на автоматизированной линии немецкого производства, а их сборка осуществляется автоматически роботами-манипуляторами сварочным путем.

Что необходимо знать, приступая к работам?

  • щели между составляющими опалубки под фундамент не должны быть больше 0,2 см;
  • при некорректном расчете вертикальных и горизонтальных нагрузок формирующая конструкция начнет разрушаться при заливке ее бетоном;
  • мало выяснить, как делать опалубку, еще необходимо правильно рассчитать количество и залить жидкий раствор — перелив и недолив в форму недопустим по СНиП и ГОСТ к устройству фундамента;
  • интересуясь вопросом, как ставить опалубку под фундамент, не забывают о нарушении линий плоскостей (горизонталь и вертикаль) бетонной конструкции — на всю ее высоту возможен лишь на 10 мм и 20 мм (для горизонтальных плоскостей);
  • качественная опалубка для фундамента гарантирует ровность поверхности бетона по всему периметру, особенно на опорных плоскостях. На не опорных поверхностям допускается изъян в 3 мм не более.

Если при рассмотрении вопроса, как сделать опалубку, возникли сложности, то лучше доверить этот процесс профессионалам. Наличие на бетонной поверхности наплывов и неровностей усложнит и замедлит процесс строительства, поэтому стоит серьезно подойти к решению вопроса, как сделать ровную опалубку под будущую основу здания. Помним: реконструкция поверхностей может занять много времени и средств. Такие же жесткие требования предъявляют и к геометрической форме бетонного сооружения. Помним: правильная опалубка для фундамента гарантирует качество основания под здание, от которого зависит надежность, и долговечность всей надземной части сооружения.

Основные компоненты опалубки и инструменты

Для создания опалубки телескопического типа используют такие составляющие элементы:

Элементы для создания опалубки телескопического типа

  • телескопические стойки;
  • треноги;
  • унивилка;
  • деревянные балки;
  • основа опалубки в виде фанерных или полистирольных листов;
  • уголки для создания краев;
  • уровень для контроля производимых работ.

Одна стойка для монтажа опалубки перекрытий способна выдержать нагрузку до двух тонн. Данные приспособления могут выпускаться в различных модификациях, что определяется нуждами потребителя. При возведении небольшого одноэтажного дома целесообразно применять небольшие элементы с возможностью выдвижения штока до 3,1 м.

Для создания стоек используют трубы, имеющие толщину стенок 2,3-2,8 мм. Сверху и снизу присутствуют кованые гайки, которые повышают жесткость конструкции. Треноги обычно имеют высоту не больше 60 см. Унивилки, входящие в состав телескопических стоек, могут иметь различную конструкцию:

  • присутствие четырех штырей для удержания балок;
  • уголок, к которому прикрепляется балка для повышения прочностных характеристик;
  • присутствие желоба для бруса.

Расчет опалубочной конструкции

Одним из этапов монтажа съемной опалубки является расчет необходимого количества материала. Это необходимо для того, чтобы избежать лишних материальных затрат.

При расчете деревянной конструкции во внимание принимаются следующие параметры:

  • Периметр стены или фундамента (P). Полученные результаты увеличивают в 2 раза, так как съемная опалубочная конструкция имеет две плоскости.
  • Высота заливаемого элемента (H). К этому параметру обязательно добавляют 0,2 метра запаса, так как высота опалубки должна превышать уровень заливаемой бетонной смеси.
  • Толщина досок (S).

Чтобы рассчитать необходимое количество пиломатериала, необходимо воспользоваться следующей формулой:

(P*2)*(H+0.2)*S.

Например, необходимо провести расчет деревянной опалубки для фундамента дома, который имеет длину 10 метров, а ширину — 9 метров. При этом учитывается стандартная высота основания дома – 0,5 метра и рекомендуемая для этого вида опалубки толщина доски — 0,025 метра. Имеющиеся данные вставляют в формулу и высчитывают результат:

(10*9*2)*(0,5+0,2)*0,025=3,15.

При получении дробных результатов проводят округление в большую сторону. В частности для возведения фундамента необходимо приобрести 3,5 м3 пиломатериалов.

При расчете опалубочной конструкции для возведения монолитной стены необходимо знать следующие параметры:

  • Периметр стены (Р), который также умножают на 2.
  • Высота стены (H) с запасом 0,2 метра.
  • Толщина доски (S).

Расчет проводится по формуле:

(Р*2)*(Н+0,2)*S.


Рассчитываем съемную опалубку

Для примера возьмем стену шириной 6 метров, а высотой – 3 метра. Рекомендуемая толщина доски для такого типа опалубки 0,03 метра. Подставляем полученные размеры в формулу и считаем:

(6*3*2)*(3+0,2)*0,03=3,456.

То есть для опалубки потребуется 3,5 м3 материала.

Подготовка щита радиусной опалубки

Работы выполняются на ровной поверхности. Укладываем плиту, проверяем ее расположение уровнем, и приступаем к сборке каркаса. Если опалубка выпуклая, необходимо подготовить крест с парой подкосов, при вогнутом щите готовится заготовка в виде буква П, к ножкам которой подходят подкосы.

Закругленный каркас готовится в количестве двух элементов (зависит от показателя ширины опалубки). Элементы укладываются на удалении полуметра и соединяются. Остается набить доски, которые создадут нужную нам округлую поверхность. Внутренняя поверхность дополнительно обеспечивается настилом, чтобы к доскам не прилипала бетонная смесь.

Факторы, влияющие на качество монолитных бетонных конструкций

Для обеспечения высокого качества монолитных бетонных конструкций большое значение имеет правильный монтаж крупнощитовой опалубки стен, колонн и перекрытий, для чего необходимо:

  • произвести разбивку расположения монолитных конструкций здания;
  • выполнить установку крупнощитовой опалубки стен и колонн, обеспечив при помощи подкосов ее вертикальность и геометрическую неизменяемость;
  • зафиксировать толщину стен, для чего стеновые щиты скрепить специальными стяжками в полимерных трубках, защищающих стяжки от бетона;
  • установить телескопические стойки, произвести монтаж балок и палубы, после чего выполнить нивелировку крупнощитовой опалубки, обеспечив горизонтальность поверхности щитов перекрытий;
  • при необходимости бетонирования перекрытий на высоте более 4,5 м вместо телескопических стоек выполняется монтаж стоек объемных, позволяющих произвести установку крупнощитовой опалубки на высоте до 20 м.

Правильно выполненные опалубочные работы позволят значительно снизить затраты на отделку.

Разновидности

Как и прочие системы, закругленные опалубочные конструкции делятся на:

многоразовые. Можно использовать многократно, сборка выполняется непосредственно на рабочем месте. В подготовленную форму заливается бетон, после его застывания проводится демонтаж опалубки. Возникает порой неудобство, когда опалубочная конструкция по своей высоте ниже, чем того требует проект. В таком случае приходится доливать конструкцию, что влечет за собой ослабление монолитности. Один из примеров такой конструкции – опалубка для колец жби, изготовленная своими руками;

  • опалубки несъемные. Более дорогие конструкции, но это их единственный минус. Данная технология бетонирования существенно улучшает качественное состояние, придает сооружению устойчивость, продлевает его эксплуатационные сроки;
  • одноразовые. Для изготовления используется спрессованный картон. Основа пропитана специальным клеем, за счет чего элементам опалубки придается дополнительная прочность. Диаметр таких опалубок разный, варьируется в пределах от 0.2 до 1.2 м. Внутреннюю стенку можно оставить гладкой, или устроить узорный рельеф. После полного застывания залитой смеси картон удаляется.

Сферы использования

Радиусная система опалубок – это форма для бетонирования, позволяющая создавать криволинейные элементы. Учитывая, что сегодня все больше возводимых зданий имеют сложную радиальную форму, технология обладает большой популярностью. Так как форма конструкции нестандартная, она должна быть устойчивой и надежной. Именно такими техническими характеристиками и обладает радиусная опалубка.

Для получения нужной формы используются элементы в виде щитов. Именно они берут на себя основную нагрузку. Чтобы предотвратить деформацию системы под давлением бетона, применяется ряд деталей, которые увеличивают устойчивость и прочность сооружения. Технология монтажа проста, поэтому не требует высокой квалификации рабочих, а также спецтехники.

Радиусная опалубка применяется в следующих ситуациях:

  • участки и стены криволинейной формы;
  • промышленные здания;
  • мосты;
  • чаши очистных сооружений;
  • бассейны.

Практически в каждом здании на крупном строительном объекте может возникнуть потребность в возведении стены или перекрытия радиальной формы. Опалубка применяется при создании бассейнов сложной формы с несколькими ярусами, полукруглых стен, например резервуаров для воды. Решить эти задачи применением стандартных опалубочных системам довольно сложно и затратно. Поэтому необходимо использовать радиусную конструкцию.

Металлическая несъемная конструкция

Несъемный каркас На данный момент это оптимальное решение для многих частных застройщиков, ведь сделать ее можно быстро и качественно. Как правило, тут используется металлический профнастил средней прочности и небольшой толщины листа.

Использование такого материала обусловлено возможностью сделать опалубку практически любой формы и размеров, обеспечить гибкое соединение всех элементов конструкции. Но металлопрофиль не обеспечит теплоизоляцию, зато обладает отличными гидроизоляционными свойствами.

Соответственно, учитывая малую стоимость материалов, такая опалубка для кругового фундамента будет оптимальным решением.

Съемные варианты можно сделать из:

  • Профлиста;
  • Листовой стали;
  • Ламинированной фанеры;
  • Обрезной доски;
  • Деревянного бруса;
  • Пластика.

Пенополистирольный короб

Опалубка из пенополистирола

Отличительная особенность пенополистирольных коробов в том, что это не только отличный материал для опалубки. Пенополистирол сочетает также характеристики теплоизоляции, поэтому такая опалубка будет одновременно внешним контуром основания и утеплителем.

Понятно, что такой короб не отличается прочностью, но одноразовую заливку бетоном выдерживает. А в некоторых случаях этого вполне достаточно.

Сделать короб своими руками технически не возможно, потому что он производится методом заливки в специальных формах, где сразу обеспечивается гибкая круглая форма конструкции и все необходимые крепежные элементы.
