Как определить необходимую толщину фундаментной плиты?

как рассчитать толщину, стоимость, примеры

Типичный плитный фундамент — это мелкозаглубленная или незаглубленная железобетонная плита, которая является основанием строения. В некоторых случаях предпочтение отдается именно такому типу фундамента. Например, если грунт на участке склонен к вспучиванию или подвижкам.

Также немаловажен тот факт, что залитая плита позволяет сэкономить на обустройстве стяжки на цокольном этаже или в подвальном помещении, сама по себе являясь черновым полом. Перед началом работы рекомендуется произвести расчет плитного фундамента. Это даст возможность заранее составить смету и заготовить необходимое количество стройматериалов.

Технология обустройства плитного фундамента

По своей конструкции фундамент плитного типа может быть монолитным или состоять из нескольких отдельных бетонных плит. Первый вариант более предпочтителен, так как отпадает необходимость в дополнительной стяжке, да и прочность монолитной плиты выше. Поэтому в статье рассмотрим именно такое основание, а также поговорим о том, как произвести расчет свайно-плитного фундамента.

Первым делом готовят поверхность грунта. Рыхлый слой почвы выбирается, а более твердый — трамбуется. Настилается подушка из щебня и песка. Ее толщина должна находиться в пределах 10-30 см. Поверх подушки укладывается гидроизоляция. Используется какой-либо рулонный материал.

На слой гидроизоляции укладывается утеплитель. Можно воспользоваться экструдированным пенополистиролом или пенополиуретаном. Утеплитель также покрывается сверху гидроизоляцией. Далее сооружается плоский каркас из арматуры, стыки которого перевязываются проволокой. По периметру фундамента устанавливается опалубка, после чего производится заливка бетонного раствора. Расчет толщины плитного фундамента зависит от предполагаемой весовой нагрузки на него.

Толщина плиты варьируется в пределах 20-40 см. Так, если будет возводиться двухэтажный особняк, то толщину делают максимальной. Если же предполагается возвести небольшой одноэтажный домик, то 20 см будет вполне достаточно.

Как рассчитать плитный фундамент

Расход стройматериалов подсчитывается исходя из размеров строения. В учет берутся следующие материалы:

  • Песок, а также щебень, которые необходимы для подушки, рассчитываются путем умножения толщины засыпаемого слоя на площадь засыпки.
  • Количество теплоизоляции равно площади плиты.
  • Количество гидроизоляции — площадь плиты плюс ширина боковых нахлестов (около 15 см).
  • Количество бетона считается путем перемножения площади фундамента на его высоту. Дается поправка на усадку бетонного раствора.
  • Необходимое количество арматуры зависит от размера ячейки. Укладывается два арматурных пояса — верхний и нижний. Каждый из них состоит из продольных и поперечных прутьев. Кроме того, добавляется нужное количество вертикальных прутьев, которые связывают пояса между собой.
  • Если фундамент свайно-плитный, то длина свай подсчитывается индивидуально, в зависимости от того, насколько глубоко они будут уходить в грунт.
  • Проволока для вязки арматуры. В расчет берется 30 см на одну вязку. Подсчитывается количество пересечений арматуры друг с другом. Такое количество проволочных отрезков потребуется.
  • Щиты для опалубки. Они должны быть выше, чем предполагаемая высота плиты, а их суммарная длина равна периметру плиты.

Пример расчета плитного фундамента

Допустим, необходимо залить плиту размером 9 х 9 м. Количество теплоизоляции будет равно 81 кв. м. Гидроизоляции потребуется вдвое больше (так как будет 2 слоя). Плюс запас для нахлеста. Если ячейка каркаса равна 15 см, то число поперечных прутков одного пояса равно 9 м : 15 см = 60 шт. Количество продольных прутков также равно 60 шт. Всего — 120 шт. Два пояса — 240 прутков длиной 9 м. Сюда же добавляются вертикальные прутки в нужном количестве.

Проволоки потребуется такое количество: 60 х 60 = 3600 шт. по 30 см. С учетом второго пояса потребуется 7200 шт.

Чтобы подсчитать расход бетона, необходимо площадь основания (у нас 9 х 9 = 81 м) умножить на высоту плиты (например, 30 см). 81 х 0,3 м = 24,3 кубометра. Добавляем коэффициент на усадку, равный 1,02. Получаем: 24,3 х 1,02 = 24,8 кубометра.

Расчет стоимости плитного фундамента

Когда вы подсчитали необходимое вам количество стройматериалов, вы без труда сможете составить смету, то есть, подсчитать стоимость всего строительства. Помимо чистой стоимости материалов также принимайте в учет транспортные расходы по их доставке. Также учитывайте работу строительной техники на участке. Например, аренду миксера, электрической бетономешалки или вибрационной машины.

Усредненные показатели для разных строений

Разброс допустимых значений толщины плиты монолитного основания достаточно невелик. В частном домостроении можно ориентироваться на следующие показатели:

Тип постройкиТолщина плиты, м
Легковесные постройки, садовые сооружения0,10–0,15
Кирпичные туалеты, гаражи, бани0,15–0,20
Одноэтажный каркасный, деревянный или пенобетонный дом0,20–0,25
Одноэтажный дом из кирпича или бетона0,25–0,30
Двухэтажный дом0,30–0,35
Кирпичный дом или постройка из других тяжеловесных стройматериалов в несколько этажей0,30–0,40

Приведенные в таблице значения позволяют оценить, как толщина плиты зависит от сложности и веса возводимого сооружения. Увеличивать толщину до 0,5 м нецелесообразно, поскольку конструкция потеряет основное преимущество «плавающей» плиты – возможность перемещения вместе с сезонными подвижками грунта. Точные показатели получают расчетным путем на этапе проектирования плитного основания.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

  • Уровень грунтовых вод;
  • Общее состояние грунта на застраиваем участке;
  • Температурный и климатический режим;
  • Этажность будущего строения;
  • Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

  • Необходимо строительство в кратчайшие сроки;
  • Строительство проводится на сложном рельефе;
  • Наличие высокого уровня грунтовых вод;
  • Застройка будет проводиться на грунте с сильным промерзанием;
  • Необходима долговечная и прочная конструкция основания для дома;
  • Подразумевается установка системы подогрева пола;
  • По проекту требуется создание высокого цоколя здания;
  • Нет возможности рыть глубокий котлован;
  • Нужна высокая энергоэффективность;
  • Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита. Финская плита была придумана финскими инженерами

Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

  1. Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
  2. Песчаная подушка.
  3. Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
  4. Слой гидроизоляции в два слоя, поперек и вдоль.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.

Сколько стоит УШП у профи

Расчётная стоимость м2 такого типа фундамента 6500р. Это материалы без работы. Строго говоря УШП это не голый фундамент, а часть дома, в которую входят дренаж, отмостка вокруг дома, система отопления и черновая стяжка. Поэтому и такая стоимость.

Если обращаться к профессионалам, то на конец 2020 года выходит коридор от 7 000 до 12 000 рублей за м2.

Удешевлять можно только за счёт «кроилова» по всем фронтам. Бригады на такое не пойдут, так как у них вопрос с гарантией.

Кроме как кроить, больше никак не сэкономить. Смотрите сами:

  1. Без отмостки никак, ведь это мелкозаглубленный фундамет — воду и холод нужно отводить из поднего. Это его страшные враги.
  2. Утеплителя меньше вряд ли выйдет. Разве что заменить ЭППС на ППС.
  3. Тёплый пол не выкинешь, так как полы будут прохладные. Причём некомфортно прохладные.

Пример расчета

Пример предусматривает следующие исходные данные:

  • одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
  • стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
  • площадь внутренних перегородок из гипсокартона равняется 100 м²;
  • кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
  • тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
  • снеговая нагрузка — 180 кг/м²;
  • перекрытия деревянные, общей площадью 160 м2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Нормативная нагрузкаКоэффициент надежностиРасчетная нагрузка
Стены: 162 м2 * 690 кг/м2 = 111780 кг1,1122958 кг
Перегородки: 100 м2 * 30 кг/м2 = 3000 кг1,23600 кг
Перекрытия: 160 м2 * 150 кг/м2 = 24000 кг1,126400 кг
Крыша: 91 м2 * 60 кг/м2 = 5460 кг1,16006 кг
Полезная нагрузка: 160 м2 * 150 кг/м2 = 24000 кг1,228800 кг
Снеговая: 91 м2 * 180 кг/м2 = 16380 кг1,422932 кг
 ИТОГО:210696 кг

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м2.

Удельная нагрузка на грунт от дома = 210696 кг/818100 см2 = 0,26 кг/см2.

Δ = 0,32 — 0,26 = 0,06 кг/см2.

М = Δ*S = 0,06 кг/см2 * 818100 см2= 49086 кг.

t = (49086 кг/2500 м3)/81,81 м2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

  1. 0,2 м * 81,81 м2 =16,36 м3 — объем плиты;
  2. 16,36 м3 * 2500 кг/м3 = 40905 кг — масса плиты;
  3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
  4. 251601 кг/ 818100 см2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
  5. (0,32-0,31)*100%/0,32 = 3% < 25%(максимальная разница).

Проверять фундамент большей толщины уже нет смысла, поскольку требующий меньшего расхода бетона и арматуры размер удовлетворил требованиям. На этом пример расчета толщины завершен. Принимаем плиту толщиной 20 см. Следующим этапом станет расчет армирования и количества арматуры.

Арматура для плитной конструкции подбирается в зависимости от толщины. Если плита с толщиной бетона толщиной 150 см и менее, укладывают одну сетку армирования. Если толщина бетона составляет более 150 мм, необходима укладка арматуры в два слоя (нижний и верхний). Диаметр рабочих стержней 12-16 мм (самый распространенный 14 мм). В качестве вертикальных хомутов устанавливают стержни арматуры с размерами сечения 8-10 мм.

По хорошему плиту нужно рассчитывать и на изгибающие нагрузки, но эти расчеты сложны и выполняются профессионалами на специальном ПО. Чтобы точно понять какой диаметр арматуры и ее шаг необходим в вашем случае, нужно проводить точные вычисления, либо закладывать арматуру с большим запасом по прочности и минимальным шагом, соответственно сильно переплачивая.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

Анализ и грунта и определение оптимального удельного давления на фундамент.
Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением

Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.


Толщина плиты фундамента под газобетонный коттедж двухэтажный. Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Усредненные показатели толщины фундаментной плиты

Специальной документацией, регламентирующей выполнение строительных работ, определены средние показатели толщины плитного фундамента:

под небольшой деревянный дом, веранду, бытовые помещения толщина плиты фундамента может составлять десять – пятнадцать сантиметров и иметь одно сетчатое армирование;

  • каркасные объекты и сооружения из газобетонного материала, предназначенные для проживания людей, в основании имеют плиту, толщина которой составляет двадцать – двадцать пять сантиметров. При этом предполагается выполнение двухрядного объемного армирования;
  • под строительство объектов из бревен, кирпичного камня, бруса или бетона, имеющих массивные перекрытия, рекомендуется устраивать фундамент, толщина плиты которого достигает двадцати пяти – тридцати сантиметров. Обязательное условие армирующий двухуровневый каркас.

Если строительные работы ведутся по болотистой или плавучей почве, параметр толщины увеличивается. Кроме того, разрешается для армирования использовать металлические прутья большего сечения.

Для небольших объектов размер их диаметра начинается от одного сантиметра, в случаях строительства крупных объектов этот показатель достигает шестнадцати миллиметров. Рекомендуется применять пруты различного диаметра, чтобы повысить показатели надежности и долговечности строящегося объекта. Стержни с большим сечением закладываются в нижний армирующий ряд.

Преимущества

Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:

  • Возможность использования основания в качестве напольного покрытия для первого этажа здания.
  • Теплый пол фундамента.
  • Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
  • Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
  • Фундамент защищает здание от передвижения и изменения состояния почвы.
  • Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

Как рассчитать плитное основание под дом?

Расчет плиты фундамента сводится к определению толщины монолита. Чтобы получить искомое значение, нужно выполнять ряд последовательных действий:

  1. Определить тип грунта под будущим зданием.
  2. Посчитать суммарные нагрузки от сооружения, с учетом веса снежного пласта на крыше и приблизительного веса людей.
  3. Рассчитать удельное давление конструкции на грунт.
  4. Найти оптимальный объем и определить потребность в количестве бетона.
  5. Округлить полученное значение до числа, кратного 50 мм. Сравнить полученные характеристики со справочной информацией (разбег не должен быть больше 25%).
  6. Выбрать марку бетона.
  7. Проверить условие сохранения устойчивости плиты на опрокидывание.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

  1. Если земля очень плотная, то оптимальной будет глубина 50 см.
  2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

  1. На дно котлована засыпьте промытый песок без примесей.
  2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.
  1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).

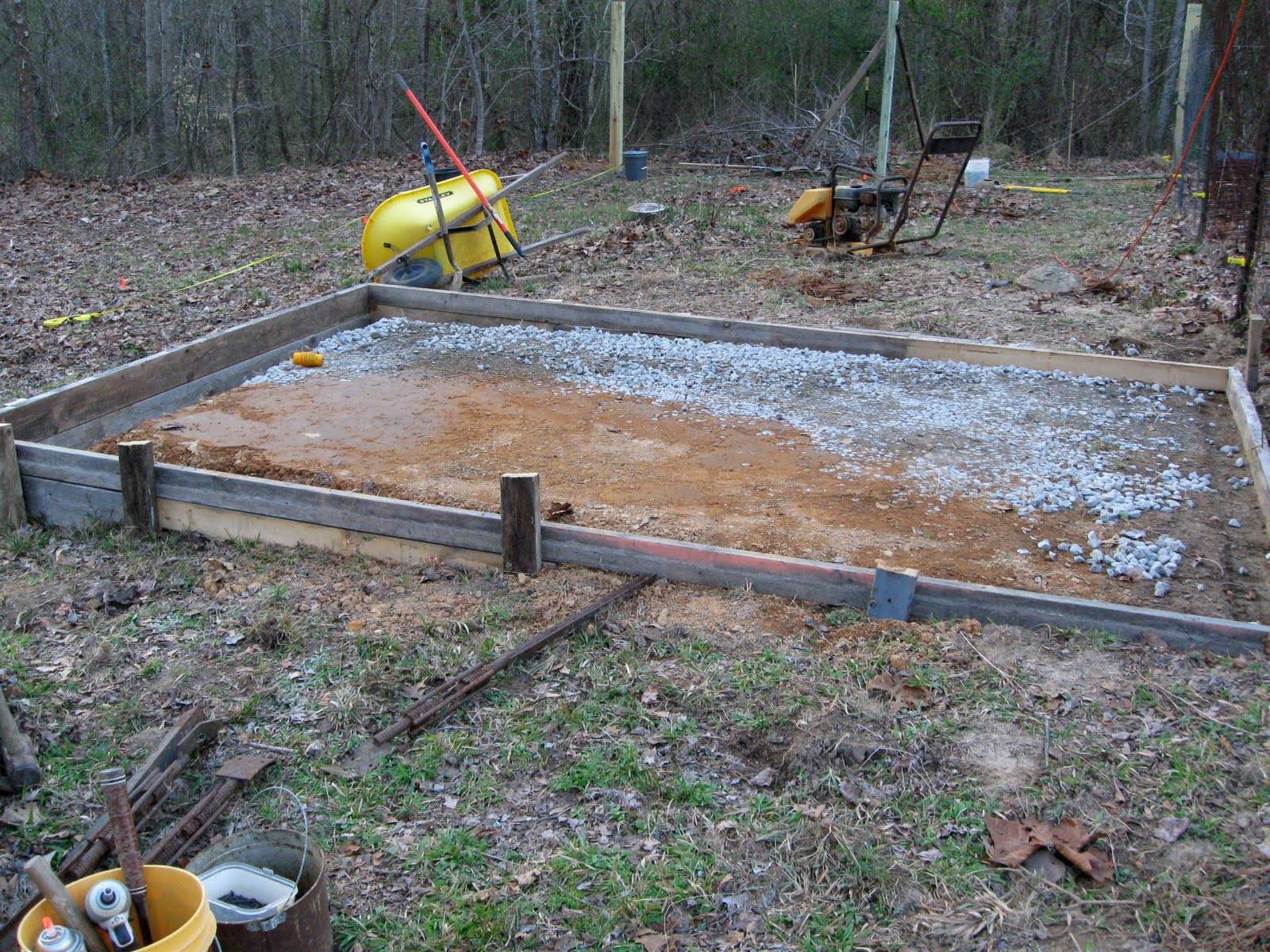

  2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
  3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

  1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
  2. Для конструкции используйте доски на 50 мм.
  3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
  4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
  5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

  1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
  2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
  3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

Какой должна быть толщина фундамента, как ее рассчитать

Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.

Экономия против безопасности

В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:

  • фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
  • понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
  • получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность

Расчет толщины плитного фундамента

Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента. Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.

Расчет толщины ростверка

Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента). Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.

Какой должна быть толщина столбов для свайного фундамента

Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.

Напоследок

Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю. Либо можно освоить программы для расчета, благо оных не так-то и мало.

Подушка под основание

Допускается изготовить целостную монолитную подушку или сборную, из отдельно плотно прилегающих плит. Поэтому сборную можно  подобрать из уже готовых изделий, и купить нужное количество исходя из предварительного расчета.

Монолитная подушка более дорогостоящая, изготавливается по индивидуальным размерам, а при расчете их рассчитывают в большую сторону.

Сам расчет производят по ширине и армированию. Чтобы узнать ширину изделия, следует учесть массу строения и свойства грунта. Например, из проектной документации стена имеет массу 8т/1м. Из геологических изысканий нам известно, что 1 см2 грунта способен выдержать 1 кг. Исходя из этого, ширина равна: 80кг/1м: 1кг/1см2 .= 0,8 метра.

Теперь об армировании. Оно делается из арматурной проволоки диаметром около 12 мм, и с ячейками в 200 мм. Нижний край сетки должен отступать примерно на 0,7 м, а верхний – на 40.

Под плиту укладывают слой песка от 80 см до метра, хорошо утрамбовывают. На него заделывают опалубку из досок 2-х метровой длины в 30 см.

Заливают бетонной смесью, дают хорошо просушиться, затем опалубку убирают и монолит обрабатывают гидроизоляционными материалами.

Более дешёвые альтернативы УШП

1. Плитносвайный фундамент (ПСФ) на сваях ТИСЭ. Дешевле и надежнее.

Занимается такими фундаментами Александр. У него выпущена книга и есть канал на ютюбе.

Радикального сокращения стоимости не ждите. Но выйдет дешевле за счёт меньшего количества утеплителя и бетона.

Сваи ТИСЭ с обвязкой из досок и деревянным перекрытием.

Это реальная альтернатива, в которой вычёркиваются:

  1. кубометры бетона
  2. арматура
  3. подготовка основания (выемка грунта, щебень, песок, трамбовка)
  4. дренаж
  5. отмостка

Дренаж и отмостку всё-таки придётся сделать. Можно отложить их на год-другой. Это смягчит финансовую нагрузку на стройку. Плюс и первое и второе в этом фундаменте проще, а значит немного дешевле.

Правда с таким фундаментом только деревянный дом: каркасник или СИП.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
