Разделение электропроводки по группам при монтаже распределительного щита 220 или 380 вольт

Как и где используется ГРЩ

В отличие от ВРУ ГРЩ в основном устанавливаются на выходе питающей подстанции. В таком случае возможность переключения на резерв должна быть предусмотрена во ВРУ. Но если главный распределительный щит установлен на входе потребителя, то в зависимости от требований к надежности электроснабжения он должен обеспечивать переключение на резервный источник питания (линию электроснабжения или автономную электростанцию).

Важно! Проектирование и монтаж электрораспределительных устройств могут выполнять только лица и организации, которые имеют право на производство соответствующих работ. Разница в стоимости работы, выполненной самостоятельно или с привлечением профессионалов, полностью окупается гарантией надежной и бесперебойной работы

Таким образом, ГРЩ — это важный элемент в электроцепи. Главный распределительный щит отвечает за прием и передачу электроэнергии в квартиры, дома и на предприятия. Без него не работает электричество в принципе, поэтому его монтаж рекомендуется доверять только профессионалам.

Разделение электропроводки на группы

Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.

Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.

Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети

Поэтому очень важно грамотно распределить нагрузки по фазам

Распределение нагрузки в щетке 380 вольт в загородном доме

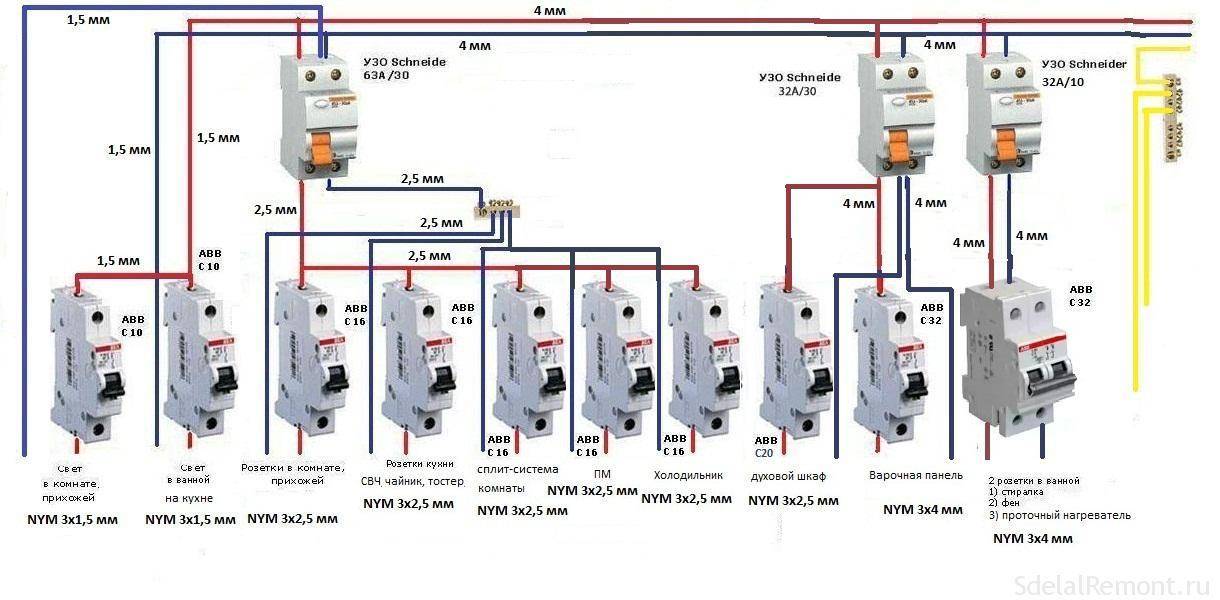

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.

Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Перед тем как начать разделение электропроводки на группы, следует составить план помещения с нанесенными местами расположения розеток и мощных бытовых приборов, светильников, выключателей. Зная заранее, какие места подключения электротехники будут задействованы, можно избежать в дальнейшем переделки проводки.

Совокупность розеток и осветительных приборов рассчитывается из электрической нагрузки для этого ряда. В случае, когда мощность всех подключаемых агрегатов превышает норму допустимую для этой системы, блок разделяется на два или при надобности большее количество линий.

В комнатах с повышенным уровнем влажности устанавливается дифференциальная защита на утечку тока 10 мА. Наиболее подходящие приборы для установки – автоматический выключатель в комплексе с или комплексный защитный аппарат, выполняющий защитные функции двух аппаратов. Позволит защитить питаемую цепь от перегрузок, токов короткого замыкания такие сочетания кабелей с автоматами:

Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Выбирать автоматы защиты и сечение, питающие провода следует по более загруженной фазе. Неравномерное распределение загрузки фаз и неучтенные асимметрии в распределении нагрузки тока, приводит к серьезным погрешностям при выборе сечений проводов, что приводит к перегрузке электрической системы – перегрев, поломка, риск воспламенения. При покупке электрокабеля, рекомендуется выбирать провода с показателями пожарной безопасности.

Важный момент

Обратите внимание, что не по всем номенклатурным группам (видам деятельности) могут проходить поступления (сч. 90)

Дело в том, что на предприятиях зачастую совершаются промежуточные операции. Они являются звеньями на пути к виду деятельности, приносящему прибыль.

К примеру, есть подразделение «Цех заготовок», номенклатурная группа, соответственно, «Заготовки». Скорее всего, по выпуску заготовок счет 90.01 заполняться не будет. Однако в этой группе будут собираться все расходы, которые были осуществлены для выпуска конечного продукта. Эти затраты перейдут на издержки по виду деятельности «Выпуск профильных труб», «Выпуск круглых труб».

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

Конфигурация любого вводного устройства здания зависит от категории электроснабжения.

По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.

Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.

1 III категория элекроснабжения.

Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

2 II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.

Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.

Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.

3 I категория элекроснабжения.

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.

Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.

Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт. 2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.

Советую почитать:

Конструктор проекта ЭОМ

#6 Проектирование освещения пожароопасного склада

Схема управления аварийным светильником

Советы по подготовке планировки к работе

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

Выключателей;
Розеток;
Стабилизирующих устройств;
Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита

Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности

Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:
1. Вводной – 30-60 А
2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Разделение электропроводки на группы по типу «Звезда»

Всю планируемую электропроводку в квартире разбиваем на группы (линии) способом «Звезда». Например, трехкомнатная квартира. Способ разделение электропроводки на группы «Звезда» или «Евростандарт». Это подводка к каждой силовой группе потребителей отдельного питающего кабеля от квартирного электрощика.

Разделение электропроводки на группы делаем следующим образом ( опять таки, для примера)

Группа 1: розетки кухни 1,розетки кухни 2,
Группа 2: розетки 1-ой комнаты;
Группа 3: розетки 2-ой комнаты;
Группа 3 а: розетки з-ей комнаты;
Группа 4: питание ванной комнаты и санузла;
Группа 5: освещение;

Отдельные группы:

Группа 6: кондиционеры;
Группа 7: водонагреватель;
Группа 8: стиральная машина;
Группа 9: посудомойка.
Группа 10: плита

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

голоса

Рейтинг статьи

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
