Порядок разметки фундамента с помощью лазерного нивелира

Оптический нивелир

Используется в строительстве и геодезии ещё со времён Советского Союза. Инструмент редставляет собой зрительную трубу, закреплённую на специальной подставке (трегере), способной менять положение нивелира в 2-х взаимно перпендикулярных плоскостях (требуется тогда, когда нужно выставить устройство строго горизонтально). При этом установщик ориентируется на показания пузырькового уровня, вмонтированного в подставку.

Перед тем как пользоваться оптическим нивелиром, необходимо обзавестись штативом и специальной измерительной линейкой, по разные стороны которой нанесена разметка в сантиметрах и миллиметрах.

Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Подготовительные работы и определение контуров постройки

Схема разметки фундамента.

Перед началом разметки фундамента необходимо тщательно выполнить работы по подготовке строительной площадки. Для этого снимают слой дерна на 0,4-0,6 м больше от проектных габаритов в каждую сторону и выравнивают площадку для достижения максимальной горизонтальности площадки.

Перед началом разметки необходимо подготовить лазерный уровень к работе. Для начала необходимо ознакомиться с инструкцией по эксплуатации и установить батарейки или подзарядить аккумулятор. Следующим этапом проверьте работоспособность нажатием кнопки включения питания. Если все нормально, то вы увидите лучи лазера. Устанавливать лазерный уровень можно на любые поверхности и в любых плоскостях (штатив, пол, потолок, стена и др.).

Контроль горизонтальности плоскости установки нивелира выполняется с использованием встроенного пузырькового уровня. Есть модели (ротационные), которые автоматически калибруются и ловят горизонталь с помощью встроенных гироскопов. Если при ярком солнечном освещении лазер плохо наблюдается, тогда нужно воспользоваться детектором. Также пользуйтесь специальными защитными очками. Это позволит защитить сетчатку глаза от пагубного воздействия лазера.

Схема установки прямых углов.

Определите контуры строения

  1. Определите и проводите базовую направляющую, которая будет совпадать с одной из сторон бетонного основания. За базовую линию возьмите сторону, расположенную параллельно линии дороги или забора. К примеру, это будет отрезок АВ (смотрите чертеж 1), равный 2000 мм. Определяем диагонали (гипотенузы АГ и ВБ) нашего строения с помощью теоремы Пифагора. Диагональ будет равняться 4470 мм.
  2. В точке А вбейте колышек или арматуру, прочертите ровную линию до точки В и тоже забейте пруток. Проектную точку Б определите с помощью двух шпагатов, предварительно завязав петли на их концах. Длина должна быть 4000 мм и 4470 мм соответственно.
  3. Из базовой точки А с радиусом (R), равным 4000 мм, а далее из точки В с радиусом 4470 отчертите 2 дуги. Место, где пересекаются дуги, определит точку Б. Забейте очередной колышек в землю. По аналогии определите точку Г и проверьте диагонали правильного прямоугольника, погрешность не должна превышать 20-30 мм.
  4. Обозначьте периметр на высоте 0,2-0,3 м, натянув шнур и обойдя все стержни стальной арматуры. Все остальные координаты фундамента определите обычным линейным измерением отрезков, отталкиваясь от натянутых шпагатов. Внутренний периметр и внутренняя разметка будет произведена после закрепления обноски.

Применение лазерного устройства

Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:

  • оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
  • прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
  • кроме того, нивелир способен оказать помощь в окраске и отделке лестниц и прочих конструкций, располагающихся наклонно. Горизонт выводится на необходимый угол, для чего аппарат придется наклонить и зафиксировать в таком положении треногу;

  • бытовая техника будет размещена точно, если выполнить разметку нивелиром;
  • некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Применение лазерного устройства

Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:

  • оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
  • прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
  • кроме того, нивелир способен оказать помощь в окраске и отделке лестниц и прочих конструкций, располагающихся наклонно. Горизонт выводится на необходимый угол, для чего аппарат придется наклонить и зафиксировать в таком положении треногу;

  • бытовая техника будет размещена точно, если выполнить разметку нивелиром;
  • некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.

Определение очертаний основания

Изначально вычисляется и проводится опорная направляющая, совпадающая со стороной будущего фундамента. За опорную линию принимается сторона, которая будет располагаться параллельно дороге или ограждению участка. Получившийся отрезок назовем АС.

К примеру, проектная длина АС составляет 200 см, а длина стороны базиса, идущей перпендикулярно от точки А (АВ), равна 400 см. Исходя из теоремы Пифагора вычисляются длины диагоналей АД и ВС, которые будут составлять 447 см. В точке А вбивается арматурный прут, и уже от него чертится линия к точке С. В точке С также устанавливается колышек.

Для определения точки В необходимы две бечевки длиной 400 см и 447 см. Конец 400 см бечевки привязываются к колышку А, конец 447 см веревки – к пруту С. Поочередно из каждой точки очерчивается дуга, радиус которой равен длине бечевки. В месте пересечения дуг устанавливается колышек В. Далее отрезки веревки меняются местами, и аналогичным способом определяется точка Д.

В завершение еще раз проверяются диагонали размеченного прямоугольника. Максимальная допустимая погрешность – 2-3 см.

Установленные прутья обносятся бечевкой на высоте 20-30 см над поверхностью почвы. Оставшиеся координаты основания определяются стандартным измерением отрезков. Разметка внутренних стенок основы производится после выполнения обноски.

Требования, предъявляемые к эксплуатации

Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.

Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:

  • исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
  • пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
  • для хранения нивелира используется защитный футляр.

Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.

Как воспользоваться лазерным уровнем учимся работать

Если получилось установить и проверить точность инструмента, то воспользоваться ним для выравнивания поверхности стен не составит большого труда. Как работать этим прибором правильно, указывается в инструкции. Однако мало кто читает инструкцию, а обращается к ней только после возникновения расхождений. Работа с лазерным уровнем должна проводиться в спокойной обстановке, так как этот прибор является фундаментом для последующих действий. По возможности, попросите знакомого с опытом проконсультировать, а лучше показать, как правильно надо пользоваться лазерным уровнем. Если такой возможности нет, то обучение выполняется самостоятельно.

Перед использованием лазерного уровня нужно знать о том, что бывают приборы, имеющие разные функции. Практически все модели способны строить не только горизонтальные, но и вертикальные плоскости. Есть также такая опция, как построение двух параллельных плоскостей вертикального вида, однако чем больше дополнительных функций, тем дороже сам инструмент. Кроме встроенных опций, расширить функционал и упростить применение инструмента помогут дополнительные устройства, о которых также полезно знать.

Это интересно! При использовании лазерного уровня будет полезно знать о том, что прибор имеет три режима — вертикальное и горизонтальное построение плоскости, а также отвес. Отвес позволяет проецировать точки в двух направления — на пол и потолок, что очень удобно, когда предстоит соорудить перегородку.

Выбираем нивелир

Приобретая себе устройство, изучите его тип и выполняемые функции. Окончательный выбор делается по следующим критериям:

показатель точности. Для бытового применения достаточно значения 1.0 – 3.0 на десяток метров длины;

lлина линии. Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
цветовой оттенок лучевого сигнала. Встречаются приборы с красным и зеленым лучом. Первый вариант более распространенный, но для удобства работы рекомендуется использовать специальные очки, чтобы различать направление лазера;
уровень мощности;
вариант юстировки. Доступны приборы с ручной регулировкой, но лучше приобрести устройство, способное выравнивать линии в автоматическом режиме. Его необходимо выставить на контрольной точке, включить, и нивелир сам настроится на работу, подав звуковой сигнал о готовности. Правда, стоимость такого устройства существенно отличается от ручного варианта;
емкость аккумуляторной батареи определяет рабочие возможности прибора по времени;
защита IP

Пользуются нивелиром на улице, поэтому важно, чтобы прибор имел защиту от погодных условий;
комплектность. Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором

Правда, за их наличие придется доплачивать.

Выбор инструмента

Специально для работы решил приобрести лазерный нивелир, так как им можно быстро и точно сделать разметку любой конструкции одному, без напарника. Сначала была мысль купить оптический нивелир и работать им «по старинке», но, так как все работы я буду проводить скорее всего один, то мой выбор был очевиден. Мне нужен был недорогой, качественный лазерный уровень с возможностью работы с приёмником на улице при солнечной погоде.

После нескольких часов выбора в интернет — магазине, мой выбор пал на лазерный построитель плоскостей ADA 2D Basic Level, так как он полностью подходил для выполнения моих задач. Яркость линий, наличие отвеса, режим работы с приемником на улице до 30 метров, поворотное основание со шкалой (360°), на которой можно устанавливать любой горизонтальный угол, а также микровинт для точной подводки, в общем, все то, что мне нужно.

Также сразу приобрел приемник лазерного излучения, лазерный дальномер, штатив и нивелирную рейку. Приёмник, который крепится на нивелирную рейку мне был необходим для работы с лазерным нивелиром на улице, так как на улице в ясную солнечную погоду луча совсем не видно, а этот самый приёмник как раз улавливает луч и показывает его местоположение. Для быстрого подсчёта расстояний, площадей, объемов и других вычислений я решил за одно приобрести лазерный дальномер, в хозяйстве вещь не лишняя.

Разметка фундамента

Итак, приступил к работе. Размеры лёгкого каркасного дома я запланировал 6 на 6 метров. Первым делом надо было сделать фундамент из бетонных блоков. Но чтоб делать фундамент надо знать, где будут расположены стены. На участке я примерно отметил, где будет располагаться дом.

Установил штатив с лазерным нивелиром ADA 2D Basic Level таким образом, чтобы точка лазерного отвеса совпадала с будущим углом дома, и на месте отвеса заколотил колышек №1 и продолжил разметку. Навел лазерную линию вдоль предполагаемой стены дома, и прокрутил поворотный лимб на нивелире таким образом, чтобы 0° совпал с риской на нивелире, т.е. в дальнейшем это будет наша отправная точка от которой мы повернёмся на 90° для разметки второй стены.

Отмерил расстояние по вертикальной лазерной линии 6 метров от колышка и заколотил второй колышек. Повернув прибор на 90°, отмерял расстояние по лазерной линии 6 метров и забил колышек №3. Половина работы по разбивке фундамента была сделана. Переставил штатив с лазерным уровнем ADA 2D Basic Level на другую точку таким образом, чтобы отвес лазерного нивелира совпал с колышком.

Предварительно сделав выторфовку и отсыпку песком в местах предполагаемого фундамента, я расставил по периметру бетонные блоки, установив их по осям стен по натянутым верёвкам. Поставив штатив с лазерным уровнем с угла, за одним из кольев, таким образом, чтобы горизонтальная лазерная плоскость захватывала весь размер фундамента, начал устанавливать все блоки в один уровень. Для этого я закрепил приемник ADA LR50 с помощью специального крепления, которое шло в комплекте с приемником, на 3-х метровую нивелирную рейку.

С огромным трудом растащив 9 бетонных блоков, по блоку на каждый угол, посередине каждой стены и под простенок — начал нивелировку. Зафиксировав первую отметку на первом блоке, и приняв её за ноль, двинулся на второй. Превышение на втором блоке оказалось немного больше, если быть точным на 7 сантиметров, значит надо подсыпать песок под блок. Отодвинул блок с его места и подсыпал песка.

Приложив не дюжее усилие, поставил блок обратно на место и снова проверил уровень. Превышение оказалось около сантиметра, поэтому пришлось немного поёрзать блоком, чтоб он чуть-чуть опустился. Все остальные бетонные блоки я выставил по такому же принципу, не переставляя нивелир, просто ставил нивелирную рейку на блок и двигая приёмником по миллиметровой шкале рейки устанавливал превышения других блоков относительно первого эталонного блока

Таким образом, с помощью лазерного уровня и приёмника, а также лазерного дальномера и собственной смекалки я решил задачу по разметке и установке бетонных блоков быстрее, чем думал. Я уверен на сто процентов, что если бы я всё размечал по старинке с помощью гидроуровня или доски с обычным пузырьковым уровнем и рулеткой, это заняло бы на много больше времени и сил. Как говорится, спасибо современным технологиям!

Проверка правильности установки

Проверка проводится следующим образом:

  1. Прибор ставится между параллельными стенами, ближе к одной из стенок (до 1 метра). Расстояние до второй должно быть больше 2 метров.
  2. Включить уровень и поставить две точки на обеих поверхностях.
  3. Переместить нивелир непосредственно к дальней стене. Совместить луч с отмеченной на ней точкой.
  4. Спроецировать луч на вторую стену – он должен попасть в отметку.

Если произошло совпадение отметок – прибор настроен правильно, можно работать. В противном случае необходимо подкорректировать штатив и провести повторную установку.

Чем больше расстояние между стенами во время проверки, тем выше точность лазерного уровня.

Настройка лазерного нивелира

Производители кросслайнеров/нивелиров пытаются всячески варьировать между сложными функциональными приборами и простотой использования. У простеньких устройств несколько кнопок (3-4). Усовершенствованные модели, как Bosch и Skil, оснащены дополнительной панелью для запуска прибора, установки скорости вращения головки, блокировки компенсатора или переключения режимов работы.

В любом случае вначале потребуется настройка. Перед тем, как пользоваться нивелиром, учитывать несколько нюансов прибора:

1. Выбирают хорошее место для устройства
Убедитесь, что на пути лазера нет нежелательных препятствий, «‎разрывающих» линию.

2. Устанавливают прибор на ровных горизонтальных поверхностях
Используя штатив или держатели, прибор нужно зафиксировать жестко.

3. Нивелир корректируют относительно горизонта
Для этого используют пузырьковый уровень, если нет функции самокоррекции.

Использование нивелира упрощает рутинные задачи при отделке внутри и помещений и на улице. С таким прибором строители проводят измерения по видимой линии, образованной на стенах. Оборудование незаменимо при установке столбов забора, отделке стен и элементов конструкций, монтаже подвесных потолков и прочего. В каждом случае прибор используют по-разному и с разным набором аксессуаров. Поэтому, перед покупкой стоит проверить комплектацию: нивелир, приемник, мишень, рейка, инструкция.

Дополнительно для ремонта: Как выбрать реноватор: берем 4 критерия на карандаш

Установка и подготовка лазерного уровня к работе

Правильно работать с лазерным нивелиром можно только после грамотной установки прибора в ровное положение и настройки для получения точных значений. Подготовка состоит из нескольких этапов:

  1. Большинство лазерных уровней работают от аккумулятора. Перед использованием прибора нужно проверить степень его заряда и при необходимости восполнить запас батареи.
  2. Уровень располагают на ровной поверхности или устанавливают на специальный штатив. При этом нужно следить, чтобы расстояние до плоскости при использовании прибора не превышало максимальных значений, указанных в инструкции.
  3. Инструмент выравнивают по горизонту, даже если он поддерживает функцию самостоятельной настройки. Для этого перед использованием проверяют встроенные капсулы на корпусе и при необходимости подкручивают винты до тех пор, пока пузырьки с воздухом не займут ровного положения.
  4. Для уровня настраивают величину угла и скорость вращения луча, если такие опции предусмотрены в конкретной модели. Прибор включают в режим проецирования одновременно нескольких линий или отключают часть из них для более экономного расхода энергии.

При использовании лазерного уровня нужно следить, чтобы на пути луча не было никаких препятствий. Перед началом работ из помещения удаляют всех посторонних людей и домашних животных.

Как работать с оптическим нивелиром

Оптический прибор очень прост в применении. Зная, как его правильно использовать, получится размечать высоты построек на собственном дачном участке самостоятельно быстро и точно. А это позволит экономить на услугах специалистов. Чтобы было проще ознакомиться с алгоритмом работы оптического нивелира, стоит рассмотреть весь процесс на примере. Рассмотрим основы работы инструмента марки Leica Jagger 20.

Как установить

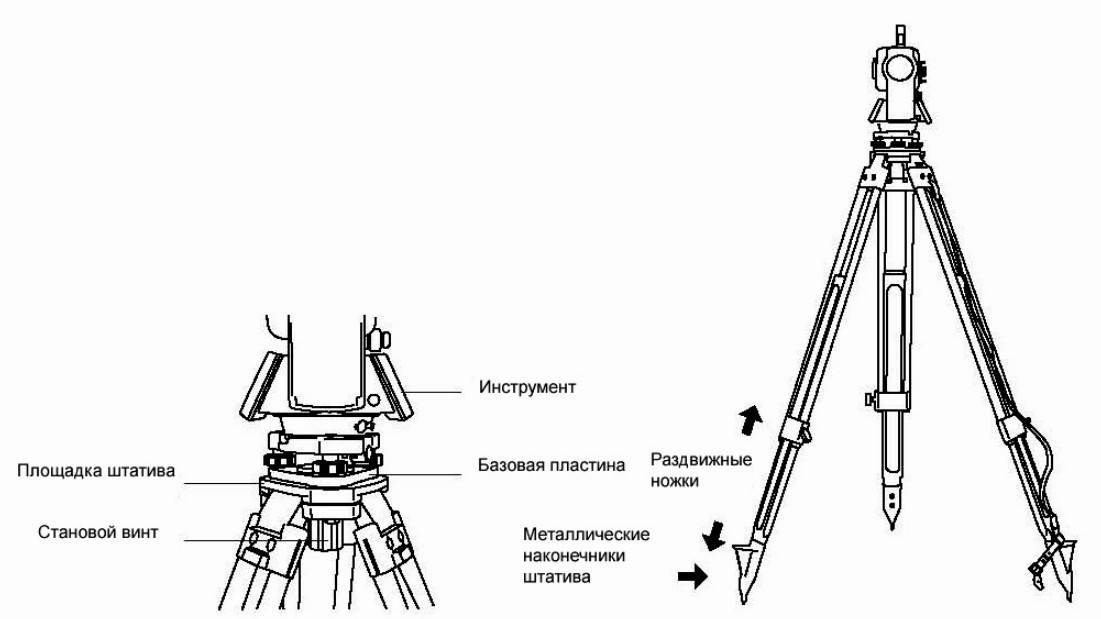

Первое, что надо сделать, это установить штатив. Поставить его нужно таким образом, чтобы площадка фиксации нивелира была ровной. Для этого надо отрегулировать высоту штативных ножек. Если штатива нет, тогда можно расположить прибор на относительно ровной плоскости.


Установка штатива

После того, как нивелир будет установлен на штатив, надо провести регулировку. Для этого предназначены специальные винты. Необходимо добиться, того, чтобы устройство располагалось точно в горизонтальной плоскости. В индикаторе пузырек воздуха должен быть в центре.

Как измерить высоту Leica Jagger 20

Допустим, требуется выставить высоты фундамента для возведения здания. Надо поставить на угол фундамента рейку. Если ее нет, тогда подойдет обычная рулетка. Работу лучше проводить с помощником.

Рейка должна располагаться строго вертикально. Это влияет на точность проведения замеров. После выставления рейки следует навести на нее объектив нивелира. Если рейку видно нечетко, тогда надо отрегулировать фокусировку путем вращения винта до тех пор, пока не будет получено четкое изображение. В окуляре должны быть отчетливо видны деления рейки. Также должны быть видны линии перекрестия. Если они нечеткие, тогда требуется провести регулировку окуляра.

При каждом переставлении рейки требуется фиксировать показания делений шкалы на горизонтальной линии перекрестия на бумаге. Допустим, получились такие данные:

  • первая вершина – 288,4 см;
  • вторая вершина – 292,9 см;
  • третья вершина – 289,8 см;
  • четвертая вершина – 291,2 см.

Самой низкой вершиной является вторая, равная 292,9 см от уровня земли. Далее нужно просчитать разницу между первой, третьей, четвертой вершиной и второй:

  • первая вершина = 288,4 – 292,9 = 4,5 см;
  • вторая вершина = 292,9 -292,9 = 0 см;
  • третья вершина = 289,8 – 292,9 = 3,1 см;
  • четвертая вершина = 291,2 – 292,9 = 1,7 см.

С целью разметки фундамента планируется натягивать шнур на высоте 20 см от нуля застройки или второй вершины и задать горизонт. По вершинам высота от уровня грунта будет такой:

  • первая вершина = 20 – 4,5 = 15,5 см;
  • вторая вершина = 20 – 0 = 20 см;
  • третья вершина = 20 – 3,1 = 16,9 см;
  • четвертая вершина = 20 – 1,7 = 18,3 см.

В итоге получена точная горизонтальная плоскость для заливки фундамента.

Как измерить расстояние

На вертикальной линии перекрестия присутствуют две небольшие черты. Определим расстояние до установленной рейки. Для этого требуется умножить разницу показаний на постоянную величину. Для нивелира марки Leica Jagger 20, как и для других оптических приборов, константа составляет 100.

Как правильно пользоваться

После того, как завершена и проверена настройка лазерного уровня, можно перейти непосредственно к работе с ним. Его эксплуатация не вызывает сложностей, доступно 3 основных режима построения линий – горизонтально, вертикально и с отвесом. Чем дороже модель, тем больше ее функционал – выбор конкретного режима зависит от типа проводимых строительных работ.

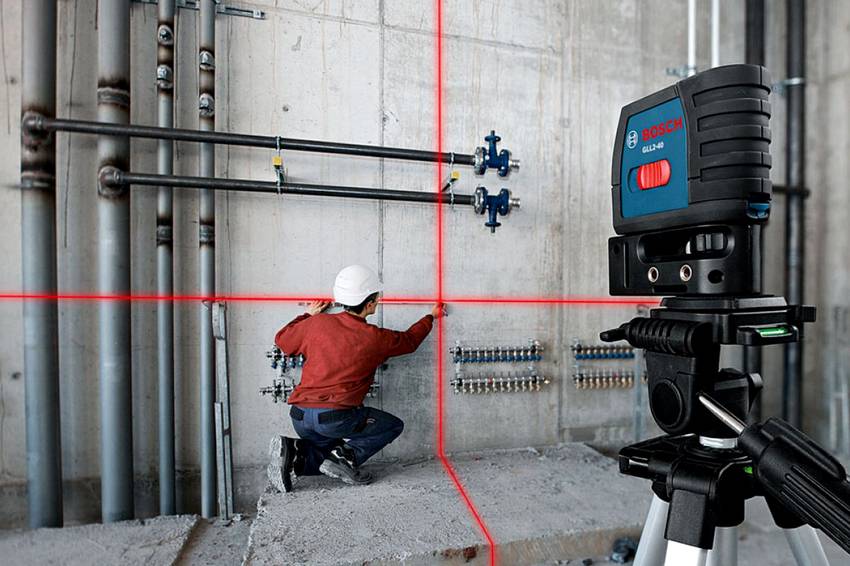

Выравнивание стен

Кривизна стен не позволит сделать красивое покрытие, будь то обои или декоративная штукатурка. Если ее глубина меньше 7-10 см, используют маячную штукатурку. Для определения степени кривизны можно применить лазерный уровень:

  1. Установить уровень, выбрать режим вертикальной плоскости.
  2. Пододвинуть прибор как можно ближе к стене, проекция не должна касаться самой стены.

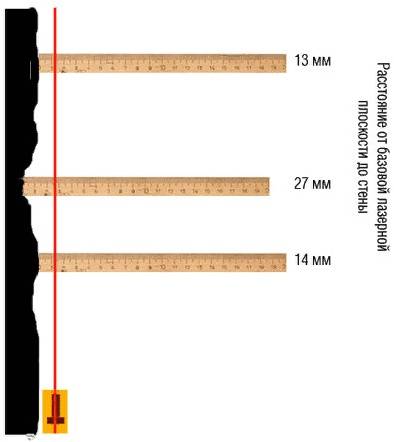

  3. Линейкой измерить расстояние от виртуальной плоскости до физической поверхности.
  4. Через каждые 50 см делать замеры, размечая стену квадратами.

Данные измерений удобно занести в таблицу: это наглядно покажет самое сильно углубление и сам градиент кривизны.

После этого можно приступать к выравниванию стены:

  1. Очистить поверхность от прежнего покрытия, прогрунтовать. Отступить от углов на 10 см и разметить вертикальные линии для установки маяков. Промежуток между соседними не должен превышать 20 см.
  2. Включить лазерный уровень и режим вертикального построения. Отметить на смежных стенах отступы от угла на 5 см. Плоскость, проецируемая нивелиром, должна быть выставлена по нанесенным меткам.
  3. Отметить на правиле метки на расстоянии 4 см и выставить его вертикально по меткам. Между ним и стеной выйдет зазор примерно в 1 см.
  4. В этот зазор нужно установить маяки. Они должны всегда проходить в него, в противном случае нужно чуть сдвигать виртуальную плоскость.
  5. После того, как маяки установлены в стену и выверены, можно нанести замешанный раствор штукатурки через каждые 0,5 см.
  6. Маяк обмазать штукатуркой и прижать правилом – подбить его так, чтобы совместился с лучом. Снять излишки раствора, перейти к следующему маяку.
  7. После того, как стена высохнет, нанести штукатурку между 2 маяками. Правило вновь прижать к маякам и разгладить поверхность. Убрать излишки с правила, заполнить щели. Перейти к следующей паре маяков и пройти всю стену.

Если проделать работу аккуратно, получится ровная стена. После высыхания можно приступать к финишной отделке.

Выравнивание пола

Для устранения кривизны пола лучше всего подойдет ротационный уровень. Чтобы правильно пользоваться лазерным уровнем для выравнивания пола, прибор нужно установить на штатив в середине комнаты и выровнять. После включения он даст горизонтальную плоскость по всей комнате. Если лазерный нивелир относится к старым приборам, он может давать только линию. В этом случае его придется поворачивать, чтобы обойти весь периметр. Далее ее отмечают обивочным шнуром и выключают лазер – ориентир готов. Можно оставить его включенным, чтобы проекция была видна всегда

Важно помнить, что попадание луча на сетчатку глаза опасно – нужно надевать очки

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания, аккумуляторный или от сменных батареек;
  • наличие пульта дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания;
  • угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.
