Разводка труб в ванной своими руками: схема, советы, правила

Разводка труб в ванной: составление схемы и фото

Перед тем как просчитать разводку труб в ванной, нужно для начала выбрать места для расположения сантехники. Когда это будет готово, тогда уже следует приступать к разработке схемы разводки труб в ванной комнате.

Такая схема включает в себя места размещения всех соединительных элементов, кранов, счетчиков для воды и других элементов. Благодаря ей вы просчитаете количество отводов и соединений и поймете, куда лучше подключать предметы сантехники.

Стандартными составляющими схемы по разведке труб в ванной являются:

счетчики на воду;
запорно-регулирующие арматурные элементы;
фильтры;
фитинги;
редуцирующие и обратные клапаны;
подвод по направлению от стояка к сушилке;
коллектор для канализации.

Когда вы определились с тем, где поставите сантехнику, то сможете в зависимости от их размеров, просчитать размеры и подводящих участков. После этого расчета и расчета количества дополнительных аксессуаров вы сможете подобрать и оптимальную разводку труб в ванной.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

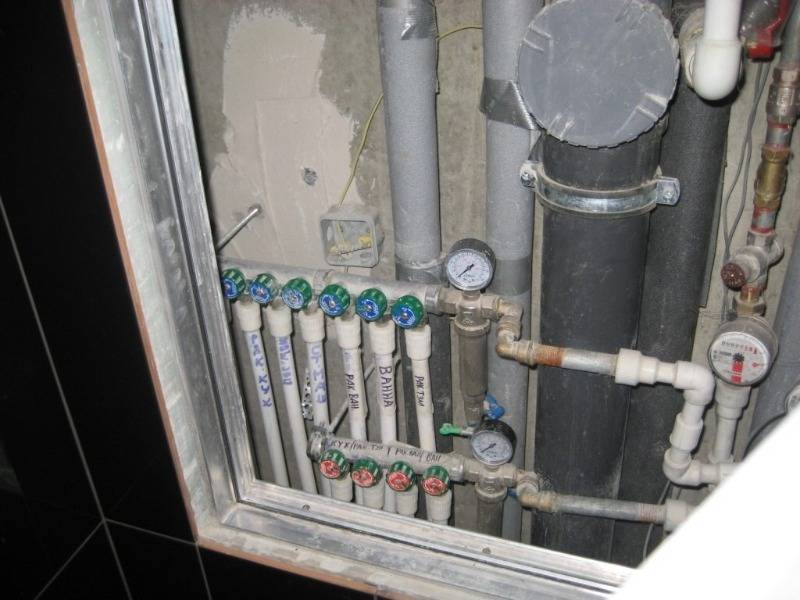

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Типы разводки

Чтобы правильно выполнить проект разводки полипропиленовых труб в ванной комнате и туалете, надо знать все существующие схемы. По сравнению с монтажом систем из металлопластика и металла технология прокладки трубопроводов из полимера в корне отличается.

Разводка водопровода в ванной, концепция

Существует два вида водопроводов, которые чаще всего создают в санузлах квартир и частных домов.

Последовательная

Этот вид разводки является самым экономным при установке водопровода из полипропиленовых труб. Внутридомовая система подключается к стоякам с холодной и горячей водой посредством монтажа отводов на вертикальных магистралях.

Для создания разветвленной сети используются тройники. Через них подача воды будет осуществляться ко всем существующим сантехническим приборам.

Последовательная разводка представляет собой надежную систему. Однако она применяется на объектах, где не нужно создавать большое число водоразборных точек.

Разводка последовательного вида имеет следующие плюсы:

несложное проектирование;
простой монтаж;
небольшой расход материалов.

Последовательная разводка эффективно работает в совмещенных сантехнических узлах. Однако при подключении большого количества приборов, которые используются одновременно, в системе существенно уменьшается напор. Его будет недостаточно для работы нескольких точек потребления. Одна из них стиральная машина.

Коллекторная

При таком виде разводки создается большое количество отводов от магистралей с холодной и горячей водой. Их количество соответствует числу подключаемых приборов и бытовой техники. При этом монтаж отличается большой трудоемкостью.

Для создания коллекторной разводки требуется больше материалов по сравнению с последовательной прокладкой трубопроводов. Однако недостатки компенсируются плюсами системы. Коллекторная схема позволяет отключить только одну водоразборную точку. При этом остальные потребители будут продолжать получать воду.

К положительным моментам коллекторной разводки также относится равномерное распределение давления по всей системе, даже если работает вся подключенная бытовая техника и краны. Когда стиральная машина редко используется, то ее можно без труда отключить.

При необходимости не трудно также перекрыть воду, поступающую к определенному смесителю. Это позволит провести ремонтные работы. При коллекторной разводке можно выполнить поэтапное подключение оборудования.

Способы монтажа

Выполнить разводку инженерных коммуникаций санузла, возможно, несколькими способами.

Открытая разводка труб

Имеется в виду монтаж труб над полом и по стенам. Разводка канализации в ванной комнате поверх стен применяется в случае невозможности проложить коммуникации непосредственно в стене. Основным преимуществом такой прокладки, считается возможность осуществления постоянного контроля над состоянием трубопровода. В случае аварийной ситуации к нему будет очень легко подойти. Стоимость подобной конструкции всегда не высока.

Недостатком можно назвать внешний вид установленного трубопровода. Некрасивые коммуникации просто портят окружающий интерьер. Для исправления такой ситуации их стараются закрыть различными коробами или экранами, сделанными из самых разных материалов. Кто-то использует гипсокартон, а кто-то пользуется пластиком.

Еще одной отрицательной стороной открытого способа является возможность их случайного повреждения.

Закрытый монтаж

Разводка труб в туалете и трубы в ванной, совместно с соединениями прокладываются внутри стен. На наружной поверхности остаются одни фитинги, к которым производится подключение сантехнического оборудования.

Запрещается делать разводку в несущих стенах. Такой монтаж не влияет на интерьер помещения и его дизайн, так как все инженерные коммуникации, становятся не видимыми под облицовкой.

Случайно повредить такой трубопровод невозможно. Недостатком способа можно назвать очень сложный монтаж.

Прежде чем начать установку трубопровода, строительные нормы требуют помещения всех деталей системы в особую обсадную трубу. В стенах вырубаются специальные каналы, в которые вставляют такие обсадные трубы. После укладки магистрали, каналы заделывают, стены выравнивают и делают абсолютно плоскими.

Еще одним серьезным недостатком закрытого способа считается невозможность контролирования состояние изделий. Если возникнет аварийная ситуация придется ломать облицовку над поврежденным участком трубопровода.

Комбинированный

Разводка труб в санузле, включая трубы в ванной устанавливаются над стенами, а затем закрывается фальш-панелью. Такая отделка требует прокладки труб очень близко друг к другу, чтобы можно было их в дальнейшем закрыть декоративным коробом. Он должен гармонично вписываться в существующий интерьер и не закрывать свободный подход к санузлу.

Трубу часто прячут под профилированные короба, изготовленные из гипсокартона. Изготавливают пластиковые перегородки или укладывают керамическую плитку.

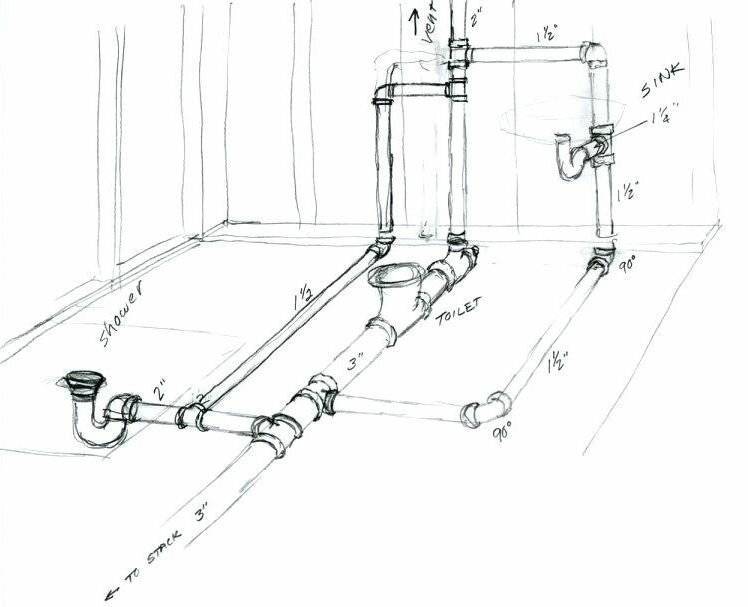

Требования по укладке труб канализации в ванной

Канализация в ванной комнате монтируется с учетом уже выбранного места установки единицы сантехники. Разводка системы канализации придерживается всех точек их расположения.

Работы по укладке трубопровода канализации выполняются с требованиями:

с учетом ГОСТовских требований выполняется уклон прокладки магистрали канализации. Уклон выполняется из расчета 2 см на каждый метр трубы;
стыки в линии разводки на углах имеют угол не меньше 90 градусов;
для магистрали обязательное обустройство точек для ревизии;
для подсоединения к унитазу используют трубы с диаметром больше 100 мм, для слива применяется с диаметром 50 мм;
10 мм выдерживается зазор в раструбе отводных труб;
канализация укладывается на высоте от 100 до 150 мм.

Для монтажа канализации не потребуется сложных инструментов.

Требования к разводке труб в ванной

Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:

Запрет на пересечение труб ГВС и ХВС.
Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.

Способы разводки

От размера ванной комнаты зависит то, каким способом лучше развести трубы своими руками – коллекторным или последовательным.

Если водопроводная сеть небольшая, то подойдет последовательное соединение. При этом — все точки выхода и потребления воды находятся рядом друг с другом.

Видео:

Внимание! Подключение нужно сделать только к одному стояку с привязкой всей остальной сантехники. На месте отвода воды к сантехнике ставится тройник

Какие плюсы способа: легкий монтаж, никаких сложных расчетов, небольшая трата материала.

Коллекторная схема используется, если в ванной много сантехники (стиральная машина, биде, умывальник).

В данном случае, нужно ставить распределительные коллекторы, которые сообщат ход воды в отдельные линии, что даст равномерную нагрузку на всю магистраль.

Содержит коллекторная схема обычно две отдельные системы (рисунок ниже).

Такая система подразумевает параллельное монтирование. При соединении узлов нужно использовать уплотнительные материалы.

Теперь конкретно об алгоритме разводки:

перекрываем подачу воды;
ставим в первую очередь краны стояков;
устанавливаем фильтр для воды и только после счетчик (последовательность отдельно для холодной и горячей трасс);
разводка труб на унитаз, ванную, душевую, стиральную машинку.

Нюансы разводки своими руками:

Начинайте работы с проверки состояния труб, кранов, переходников и вентилей;
В 9 из 10 случаях, при разводке требуется только заменить стояки холодного и горячего водоснабжения, регулирующую арматуру и уплотнения канализационных труб;
В туалете иногда встречается изгиб труб. Чтобы избежать засорения стояка, трубы укладывают так, чтобы был уклон до 4% в его направлении;
При изгибе или отступе, стояк не должен иметь горизонтальных участков, иначе засорится;
Для канализационных труб лучше использовать ПВХ, полипропилен, так как на них не образуется наростов;
Полипропиленовые трубы лучше не использовать в местах слива водонагревателя (при горячих стоках);
Если от коллектора к сантехнике можно проложить целую трубу, то лучше взять металлопластик с минимумом соединений;
Для полотенцесушителя используйте только нержавеющую сталь;
Слив ванной лучше выполнить из полипропилена.

Видео:

Схемы разводки санузла

Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.

Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

Объединенный санузел

В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.

Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.

Ванная

Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.

Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.

Туалет

В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.

Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.

Составные элементы разводки

Помимо самих труб, в системе могут присутствовать и другие различные элементы, наличие которых обуславливается размерами помещения и личными предпочтениями. Вместе с стандартным набором, таким как ванная, душевая кабина, унитаз и умывальник, сантехническая разводка в ванной может содержать и такие устройства как:

водяные счетчики;
запорные клапана для аварийного перекрытия определённых участков магистрали;
фильтры для очистки жидкости;
редукторы, распределители;
регуляторы давления.

Проводка сантехники в ванной может содержать и множество других агрегатов, обеспечивающих автономность работы всей системы и некоторых потребителей.

Аварийные клапаны

Запорные и предохранительные клапаны

Перед тем как провести сантехнику в ванной, настоятельно рекомендуется обеспечить систему аварийными клапанами, которые устанавливаются на подводящих магистралях перед основными потребителями. Обычно такие запорные клапана ставят на:

общую магистраль холодной и горячей воды для перекрытия всей системы;
отдельный клапан на подвод воды к стиральной машинке;
на сливной бак унитаза;
на входной и выходной трубе из бойлера.

Такие клапана необходимы для того, чтоб разводка труб в ванной комнате не перекрывалась полностью из-за поломки одного из элементов сантехники, а позволяла беспрепятственно пользоваться остальными.

Открытый способ монтажа

Это разводка труб ПВХ поверх отделки. Открытым способом водопровод и канализацию прокладывают при невозможности спрятать коммуникации в пол и стены. За открытыми трубами удобно следить: протечки не останутся незамеченными.

Преимущество открытого монтажа водопровода и канализации — дешевизна и экономия времени на маскировку труб: нужный участок легко найти и легко отремонтировать.
Недостаток наружной разводки труб — неэстетичность. Если купить красивую плитку, поверх нее не захочется укладывать серые трубы: это испортит интерьер. Открытые трубы прячут за гипсокартоновыми коробами или прокладывают за ванной, чтобы убрать с глаз долой и защитить от повреждений.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

запорно-регулирующую арматуру;
приборы учета воды;
фильтры;
фитинги (переходники, водорозетки, уголки и муфты)
обратные и редуцирующие клапаны;
канализационный коллектор;
подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
Число соединений необходимо минимизировать.
Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Расположение трубопровода

Существует два способа расположения трубопровода — скрытый и открытый. С точки зрения эстетики, скрытый вариант лучше. При этом необходимо быть уверенным в его надёжности. Открытый тип проводки позволяет сэкономить на количестве материала и уменьшить время, затрачиваемое на монтаж, но кроме видимости трубопровода, в холодное время придётся столкнуться с появлением конденсата.

Коллекторный. В основе способа лежит параллельное присоединение сантехники к магистральному водоснабжению (стояку). Иными словами, к каждому потребителю от стока подводится своя труба. На ней устанавливается кран, которым регулируется подача воды. Все краны подключаются к коллектору, врезанному в стояк. Достоинством такого подключения является возможность перекрытия какой-либо водопроводной линии без отключения сопутствующих. Недостаток связан с затратностью, так как приходится использовать больше материала. При этом сама разводка получается довольно сложной.
Последовательный. Этот вариант считается идеальным для подключения помещений с небольшим количеством водозаборных точек. Его суть в использовании трубы, одним концом подключённой к стояку, а вторым к самому дальнему потребителю. Для промежуточных ответвлений используются тройники, врезающиеся в трубопровод возле каждого места установки сантехнических устройств. Этот вариант экономный и довольно простой для расчёта. Существенный недостаток — общее снижение напора при одновременном задействовании большого количества потребителей.
Комбинированный. Используется сочетание последовательного и коллекторного способа. Для разводки в ванной комнате практически не применяется из-за небольшого размера помещения.

Пайка и монтаж пластикового водопровода

Устанавливаем паяльник, закрепляем на нём нужные насадки и включаем в сеть. Даём паяльнику нагреться, и начинаем работать.

Насадка собирается из двух деталей соединяемых с помощью резьбы прямо, на нагревателе, «жале» паяльника. С одной стороны насадка имеет гнездо соответствующее внешнему диаметру трубы, с другой выступ («дорн»), соответствующий посадочному отверстию фитингов.

Паяльник для полипропилена имеет подставку, на которую и устанавливается

Сварка полипропиленовых труб происходит следующим образом:

Надеваем фитинг на выступ и одновременно вставляем трубу в ячейку. Делать это нужно с небольшим усилием, плавно. Следим, чтобы валик расплава пластика был аккуратным и равномерным по всей окружности.

Спустя небольшое время (для трубы 20 мм при комнатной температуре примерно 5-8 секунд) когда под действием тепла полипропилен размягчится, вытаскиваем обе заготовки и вдвигаем трубу в фитинг. Делать это нужно не мешкая, чтобы стык не успел остыть, но и не торопиться. У вас будет около 4-6 секунд, поверьте этого достаточно. Вдвинув детали, соединение нужно еще подержать 3-4 секунды, чтобы пластик «прихватился».

Процесс пайки полипропилена

Делать это нужно аккуратно, сдвигая детали по возможности по оси. Можно слегка покачивать, но крутить нельзя.

Рекомендую: Питьевая вода: проблемы и решения

Длина спайки должна точно соответствовать глубине насадки, поэтому не поленитесь отметить на трубе риской место, до которого ее нужно вдвигать (как минимум на первых порах).

Точно ориентировать детали относительно друг друга в плоскости перпендикулярной оси трубы, помогут риски на фитингах и линия на трубе.

Работу начинаем с монтажа → счётчиков воды после чего переходим непосредственно к водопроводу.

Какой именно участок начинать паять первым не принципиально, главное точно делать замеры, перед тем как резать трубу. Ориентируемся при этом на места установки приборов.

Семь раз отмерять не стоит, но пару раз — да. А если возникло сомнение не грех повторить и в третий, и в четвертый.

Важно!

При замерах учитывайте расстояние, на которое труба вдвинется в фитинг. Именно тут ошибка приводит к обидным ситуациям, когда для подсоединения не хватает буквально нескольких миллиметров.

Если все же участок получился короче или длиннее, не отчаивайтесь. Его можно всегда разрезать, выбросить или добавить недостающий кусок, и сварить, используя соединительные муфты. Делать лишние соединения не желательно, но иногда приходится.

Систему варим отдельными, по возможности крупными участками. Обычно они заканчиваются переходными фитингами, которые соединяем с приборами, либо крепим к стене.

Бывают и случаи, когда приходится спаивать два относительно крупных узла непосредственно «по месту». В этом случае паяльник потребуется поставить как можно ближе к месту монтажа, а иногда и держать на весу.

В самых сложных и проблемных местах соединение выполняем фитингом с накидной гайкой или как его ещё называют — «американка».

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см

Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

при одновременном включении воды возможно снижение напора;
установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

стабилизация давления в системе;
возможность отключения одного или нескольких приборов;
схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

Заключение

Я ничего не упоминал о том, как делается разводка труб в ванной своими руками открытым или закрытым способом. По сути, установка трубопровода под гипсокартон или путём штробления является отдельной темой, поэтому мы обсудим её в другой статье.

Но, тем не менее, если у вас есть какие-либо дополнения по материалу, то я буду рад услышать мнение специалистов — век живи, век учись! А в дополнение к сказанному рекомендую изучить видео в этой статье.

25 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите

Как правильно сделать своими руками разводку труб в ванной?
