Ребристые плиты перекрытия: характеристики, размеры по ГОСТ, цены

Что собой представляют ребристые плиты, их основные характеристики

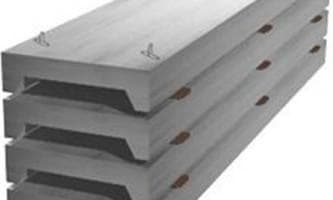

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа

Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м².

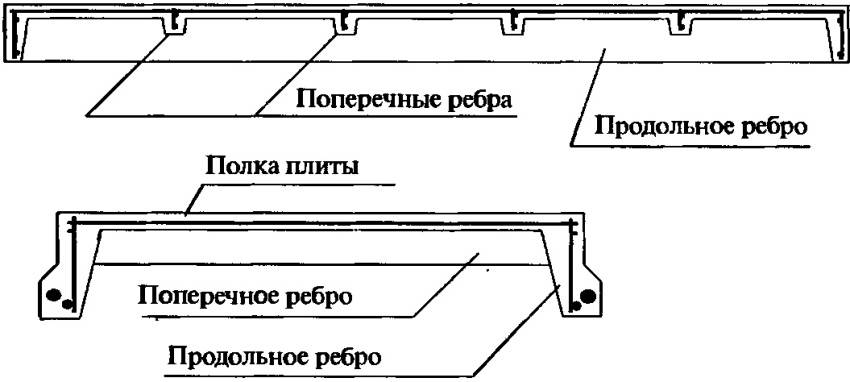

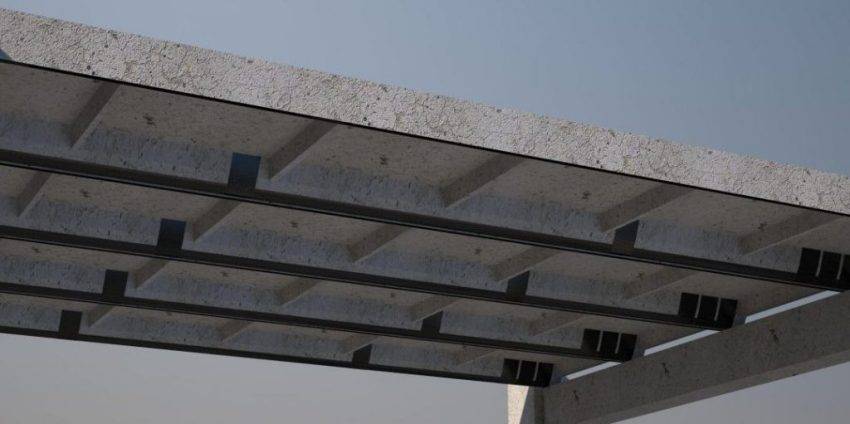

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты.

В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Размеры ребристых плит по ГОСТу

Ребристые формы перекрытий имеют габариты, которые предполагают три составляющие: длина, толщина и высота. Про плиты перекрытия: размеры гост можно узнать из статьи.

Рассмотрим такой параметр, как высоту. Стандартное значение высоты оставляет 22 см. Очень редко производители изготовляют материалы с толщиной 16 см. различие между ними состоит в диметре отверстий и шумоизоляции.

Следующий параметр – длина принимает стандартное значение 2-12 м. Когда происходит проектирование дома, то чаще всего задействуют их с параметром длины 3,6-7,2 м. Если использовать плиты с длинной до 3,6 м и более 7,2 м, то они обладают значительно высокой стоимостью. А вот каковы размеры пустотных плит перекрытия можно узнать из статьи.

Принятые стандартом параметры ширины ребристых плит могут составлять 1 – 1,2 – 1,5 – 1,8 м. Очень редко можно встретить у производителя с размерами длины 1-1,8м. Именно это и определяет их высокую стоимость по сравнению с другими плитами. Во время проектирования могут применять ребристые плиты с шириной 1 м. Для экономии стоит использовать 5 штук с параметром ширины 1,2 м.

Подводя итог, можно сказать, что с учетом ГОСТа можно выделить следующие размеры ребристых перекрытий:

3х12;
3х6;
3х18;
1,5х6.

Вес

Габариты этого материала могут быть самые различные. Здесь все зависит от того, какую нагрузку должны выдерживать плиты. С учетом этого, чаще всего строители используют материалы, вес которых 770-820 кг/м2. Если необходимо, чтобы она выдерживала тяжелые нагрузки, то стоит использовать материал весом 2500 кг/м2.

Узнать о том, какова маркировка плит перекрытия можно здесь.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями. а также ГОСТ 32499:

3.1 перекрытие: Несущая, междуэтажная горизонтальная конструкция, являющаяся одновременно потолком нижележащего этажа и полом вышележащего.

Примечание – Перекрытие выполняется е виде монолитной железобетонной плиты или из сборных плит е балочном или безбалочном конструктивном варианте.

(ГОСТ 32499. пункт 3.11_

3.2 плита: Горизонтальный плоскостной элемент сооружения, предназначенный для восприятия эксплуатационных нагрузок и передачи их на несущие элементы.

Примечание – Плиты применяются в строительстве зданий и сооружений различного назначения.

Армирование ребристой плиты

Подбор арматуры, осуществляемый в вычислительном комплексе SCAD, основан на методике М.И. Карпенко. Она описывает деформирование железобетона с трещинами с помощью модели анизотропного сплошного тела. В основе находится теория деформирования железобетона с трещинами. Согласно этому, деформации зависят от сдвигающих и нормальных усилий.

Схема армирования плиты ребристого перекрытия: 1 – арматурные сетки в пролете плиты; 2 – арматурные сетки над второстепенными балками.

Особенности железобетона заключаются в закономерностях, устанавливающих связь между перемещениями и усилиями. На их основе базируется аппарат расчета оболочек и плит. Оболочка имеет 6 степеней свободы, а плита – лишь 3: два поворота и вертикальное перемещение.

Подбор арматуры выполняется не только по прочности, но также и для 1-й и 3-й категорий трещиностойкости. Площадь арматуры, подобранной по прочности, будет значительно меньше, так как ширина трещин неконтролируема ввиду отсутствия дополнительной арматуры для обеспечения допустимой ширины раскрытия трещин. Расчет по традиционной методике, имеющей определенные ограничения, не обеспечивает контроля величины подобранной арматуры с учетом трещиностойкости.

Расчет монолитного ребристого перекрытия

Конструкцию рассчитывают с помощью специальных программ, при этом исходными данными являются поперечные силы, изгибающие и крутящий моменты. Обязательно учитываются снеговые и сейсмические нагрузки. Составляется графическая модель перекрытия, вычисляются размеры ребристой плиты перекрытия, площадь арматуры, размеры пролетов. По результатам расчета подбираются изделия с нужными параметрами.

Ребристые перекрытия. Технические характеристики и маркировка

Сейчас комбинаты ЖБИ выпускают плиты из различных видов бетона: конструкционного легкого, тяжелого, плотного силикатного. Габаритные и присоединительные размеры строительных перекрытий, их форма отвечают требованиям ГОСТ 28042-89. Согласно ему железобетонные ребристые предварительно напряженные плиты имеют габариты 3х12, 3х6, 3х18, 1,5х6, 1,5х12 м. Выпускают следующие типы перекрытий с напряженной арматурой:

с плоской верхней плитой – ПГ (без отверстий), ПВ (с отверстиями для вентиляционных устройств), ПФ и ПС (с отверстиями для различных видов фонарей), ПЛ (с проемами для легкосбрасываемой кровли);
плиты-оболочки, имеющие сводчатую поверхность – ПОВ, ПОФ, ПОС, ПОЛ (имеют те же конструктивные особенности, что и первый тип).

В маркировку входит:

буквенно-цифровое обозначение типоразмера;
несущая способность (определяется максимально допустимой нагрузкой);
класс арматуры, вид бетона, особенности конструкции (размеры и расположение отверстий, наличие закладных деталей);
дополнительные качества (например, сейсмоустойчивость).

Железобетонные ребристые плиты высотой 0,4 м

Технические требования к этим изделиям содержатся в ГОСТ 27215-87. В нем перекрытия классифицируются согласно тому, на какую зону ригелей каркаса они опираются:

1П – на полки; имеется 8 типоразмеров (1П1- 1П8);
2П – на верхнюю часть, есть 1 типоразмер 2П1.

1П1- 1П6, 2П1 усилены напряженной арматурой, а 1П7, 1П8 – ненапряженной. Маркировка включает: размер, данные о наибольшей нагрузке, класс арматуры, плотность и проницаемость бетона, наличие вырезов и закладных деталей. Так, монолитная ребристая плита типоразмера 1П2, вторая по несущей способности, с арматурным усилением Ат-VСК, из легкого бетона, эксплуатируемая в агрессивной среде, обозначается так: 1П2-2 Ат-VСКЛ.

Железобетонные плиты высотой 0,3 м

Их изготовление регламентирует ГОСТ 21506-87. Он предусматривает три вида типоразмеров, в зависимости от расположения:

П1 — в рядах;
П2 – в рядах и между колоннами;
П3 — между колоннами и вдоль стен.

В обозначении перекрытия по ГОСТ 21506-87 перечисляются: типоразмер, шифр максимальной нагрузки, вид арматуры и бетона, наличие отверстий для вентиляции (согласно диаметру они обозначаются цифрами 1 – 3). Условное обозначение плиты П1, с напряженной арматурой Ат-V, из легкого бетона для нормальной среды, с проемом под вентилятор диаметром 1 м: П1- АтVЛ-Н-3.

Монтаж ребристых железобетонных плит и перекрытий

Перекрытия монтируются только с помощью автомобильного или башенного крана. Чтобы захватить изделие крюком грузоподъемного механизма, служат монтажные петли. Их наличие и состояние проверяют при покупке и непосредственно перед установкой.

1. На торцы стен, балок, свай, предназначенных для укладки плиты, наносят слой строительного раствора, необходимого для прочности соединения и герметичности. Не следует допускать преждевременное затвердевание песчано-цементной смеси – это нарушает целостность конструкции.

2. На крановый крюк навешивают паук с четырьмя стропами, на конце которых также имеются крюки. Их вставляют в петли, после чего поднимают перекрытие, обеспечивая его горизонтальное положение.

3. Кроме крановщика, монтаж выполняют два стропальщика, выравнивающие подвешенный груз и контролирующие точность установки.

4. Плита имеет технологические уклоны, поэтому верхняя плоскость немного меньше нижней. Из-за этого между соседними панелями появляются зазоры 50 – 70 мм, которые заполняют раствором.

5. Монтажные петли прилегающих друг к другу плит соединяют стальным прутом, края которого загибают вовнутрь и сваривают.

С наружной стороны здания должен остаться край шириной минимум 0,15 м для проведения кладки кирпича. Такого же размера выдерживается и плоскость соприкосновения изделия с несущим элементом.

Стоимость перекрытий

Ввиду высокой трудоемкости формовочных работ и сложной опалубки, цена ребристой плиты перекрытия значительно выше, чем обычной гладкой.

Обозначение	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли

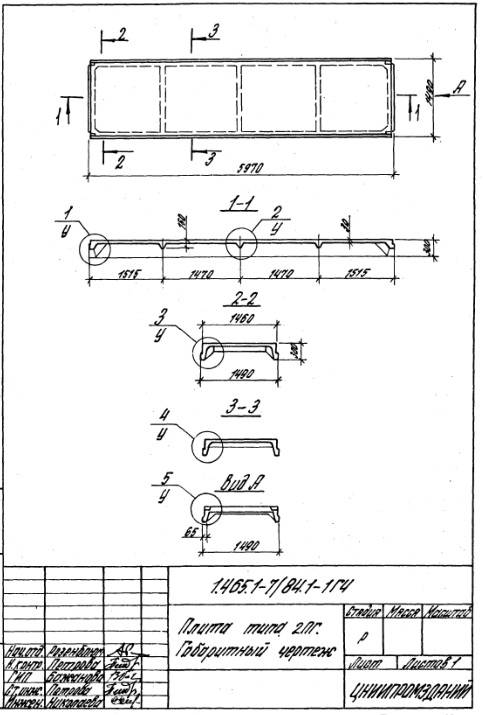

2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Статьи

Опирание плиты перекрытия на кирпичную стену снип

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

сборно-монолитные;
многопустотные;
изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

Назначением здания — жилое, производственное, административное.
Материалом, из которого изготовлены несущие стены и их толщина.
Размером перекрываемого пролета между стенами.
Размером ЖБ плиты перекрытия и ее веса.
Будущими нагрузками на перекрытия.
Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания

Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
состав раствора для кладки и фиксации перекрытий должен быть идентичным;
пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

машинист крана, который подает плиту,
такелажник, выполняющий стропление плит,
два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

толщина 12 см;
ширина 25 см;
глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Рассчитываем нагрузку

Разобравшись со всеми характеристиками перекрытий, необходимо рассчитать нагрузку. Только после этого целесообразно приступать к покупке или заказу изделий. Иногда заказчики усиливают плиты, если нагрузка слишком велика. Зная необходимую нагрузку можно правильно подобрать сортамент материала. Как произвести расчет, рассмотрим далее.

постоянная;
временная;
равномерная;
неравномерная.

Расчёт ребристой плиты производиться с учётом равномерной нагрузки. Эта нагрузка самая распространенная и пренебречь ею нельзя. Нагрузка вычисляется в кг/м2. Все нормативные показатели нагрузки указаны в ГОСТе. В нём указано, что норма нагрузки для плит покрытия строений, где будут проживать люди составляет 400 кг/м2.

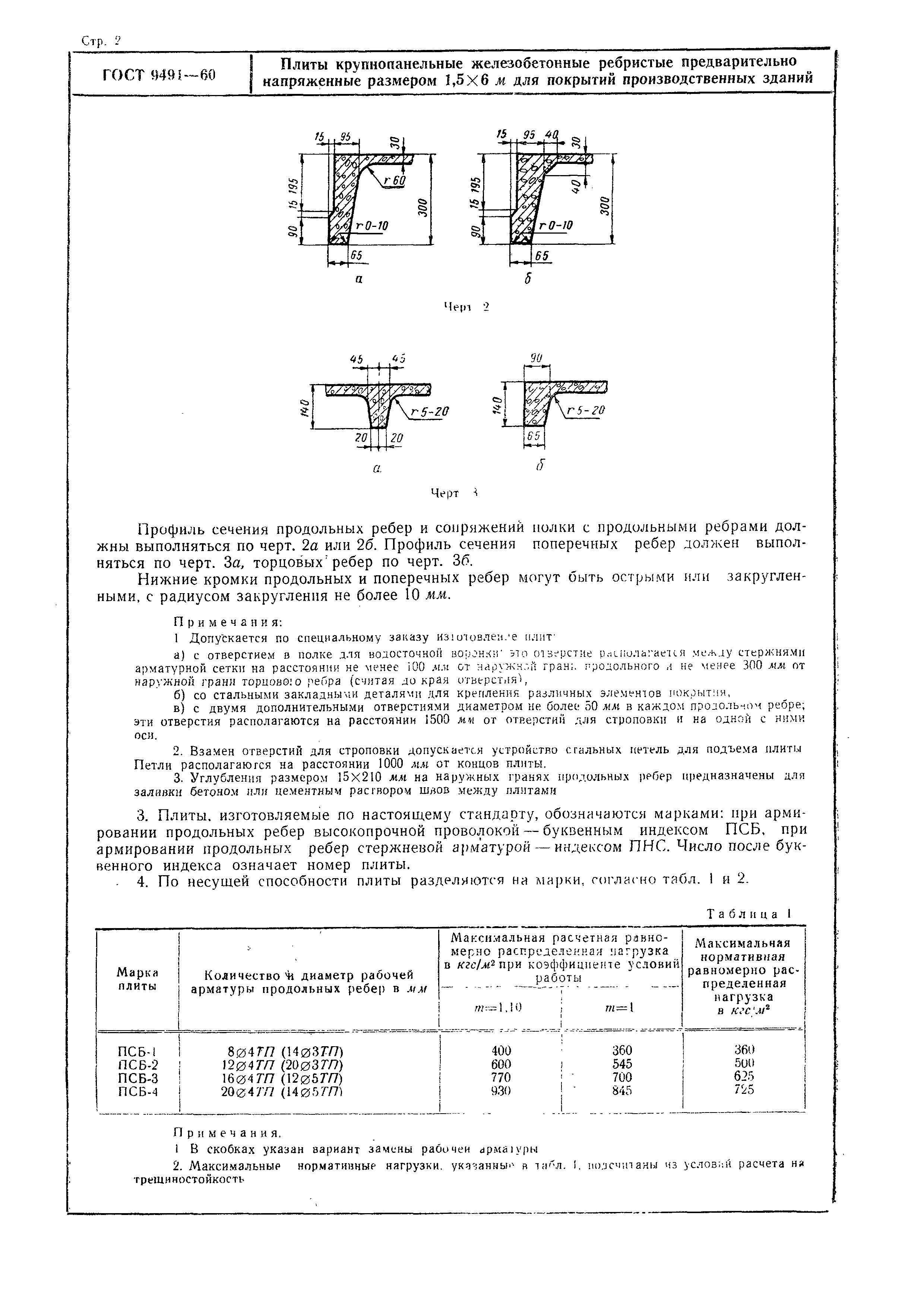

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7348-81 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия

ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости ГОСТ 10060.8-95 Бетоны. Методы определения морозостойкости. Общие требования ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам ГОСТ 10181-2000 Смеси бетонные методы испытаний

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 12730.8-78 Бетоны. Общие требования к методам определения плотности, влажности, водопогпощения. пористости и водонепроницаемости

ГОСТ 12730.1-78 Бетоны. Методы определения плотности ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости ГОСТ 13015-2012 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения ГОСТ 13840-68 Канаты стальные арматурные 1×7. Технические условия ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определечия

ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности

Издание официальное

ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины за» щитного слоя бетона и расположения арматуры

ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных кон* струкций. Ультразвуковые методы контроля качества. Правила приемки ГОСТ 25820-2000 Бетоны легкие. Технические условия ГОСТ 26134-84 Бетоны. Ультразвуковой метод определения морозостойкости ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия ГОСТ 32499-2013 Плиты перекрытий железобетонные многопустотные для зданий пропетом до 9 м стендового формования

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубгыкован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

МЕТОДЫ КОНТРОЛЯ.

3.1. Испытание
плит и оценку их прочности, жесткости и трещиностойкости следует производить в
соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей
на эти плиты.

Значения контрольных нагрузок,
контрольных прогибов и относительных прогибов приведены:

в табл. 5 – для плит, предназначенных
для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 6 – для плит, предназначенных
для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями
воздействия;

в обязательном приложении – для
плит с напрягаемой арматурной сталью класса А-IIIв.

3.2. Прочность
бетона плит следует определять по ГОСТ 10180-90 на серии образцов,
изготовленных из бетонной смеси рабочего состава и хранившихся в условиях,
установленных ГОСТ
18105-86.

При испытании плит
неразрушающими методами фактическую передаточную и отпускную прочность бетона
на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87
или приборами механического действия по ГОСТ
22690-88, а также другими методами, предусмотренными стандартами на методы
испытания бетона.

3.3.
Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной
смеси рабочего состава.

3.4.
Водонепроницаемость бетона плит, предназначенных для эксплуатации в
газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов,
изготовленных из бетонной смеси рабочего состава.

3.5. Объем
межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

3.6. Среднюю
плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов,
изготовленных из бетонной смеси рабочего состава.

3.7. Методы
контроля и испытаний сварных арматурных и закладных изделий – по ГОСТ 10922-90 и ГОСТ 23858-79.

3.8. Силу
натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

3.9. Размеры и
отклонения от прямолинейности, плоскостности и равенства диагоналей
поверхностей плит, ширину раскрытия технологических трещин, качество бетонных
поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 – ГОСТ 13015.3-81, ГОСТ 13015.4-84.

3.10.
Положение арматурных и закладных изделий, а также толщину защитного слоя бетона
до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.

Преимущества и недостатки

За счет пустот — нагрузка на фундамент значительно ниже. Ребристые материалы наделены массой преимуществ:

Повышенная прочность и устойчивость к любым воздействиям. Наличие продольных и поперечных ребер жесткости в плитах позволяет ей выдержать существенные нагрузки без деформаций и разрушений.
Вариабельность размеров. Есть возможность приобретения крупногабаритных стройматериалов для использования в перекрытиях больших площадей.
Долговечность. Применение коррозионностойкой стальной арматуры и высоких марок бетона, усиленного специальными добавками, придают более высокие значения технических характеристик готового изделия.
Пожаробезопасность.
Легкость эксплуатации. За плитами не нужен особый уход. Достаточно отделки.
Легкость и быстрота монтажа при наличии спецтехники.

Однако, как и любой другой строительный материал, ребристые перекрытия имеют недостатки. Основной минус – это высокая стоимость, которая определяется трудоемкостью формовочных работ, сложностью создания опалубки, использованием дорогостоящего сырья. К тому же при монтаже образуются выступы, которые не эстетично выглядят.

Армирование плиты перекрытия, как правильно делать, полезные советы

Полезные советы при армировании плит будут пустым звуком, если не изучить и понять базовые принципы армировки. Любая схема армирования для пустотелых или сплошных плит основана именно на данных принципах. Мы подскажем, как правильно сделать армирование для различных видов плит перекрытия.

Общепринятым железобетонным изделием, предназначенным для обустройства перекрытий межэтажных или между подвалом и 1 этажом, являются плиты перекрытия.

Для придания прочности при производстве данного вида изделий используют твердый и легкий бетон, усиленный арматурой. В процессе армирования монолитной плиты перекрытия изделие приобретает улучшенные качества: устойчивость к нагрузкам, огнестойкость и долговечность. Срок эксплуатации армированной плиты перекрытия достигает нескольких десятилетий.

Технология монтажа

Вес бетонных плит и балок перекрытий довольно большой. В связи с этим монтаж осуществить вручную нельзя. Для этого следует привлекать соответствующую технику. Башенные краны подъёмной стрелой захватывают плиты за петли, которые специально обустраиваются в изделиях еще на этапе их производства. Специалисты советуют при покупке проверять их наличие. А также перепроверять перед началом монтажа. От их качества зависит безопасность всего процесса.

Сам процесс монтажа состоит из нескольких этапов:

в местах установки плиты предварительно наноситься раствор: торцы стен, балок или свай. Это необходимо для того, чтобы надёжно укрепить монтируемое изделие

Но, обратим внимание, что нельзя допустить затвердевание смеси до момента укладки перекрытий;
далее стропы, которые надёжно закреплены на башенном кране, крепятся к петлям на монтируемом перекрытии. Поднимая вверх изделие, стараются обеспечить его горизонтальное размещение;
для данной процедуры привлекают ещё двух рабочих – стропальщиков, которые контролируют положение плиты и правильность её перемещения и установки;
при укладке перекрытий необходимо оставлять расстояние между ними около 50 – 70 мм

Впоследствии их заполняют раствором;
после укладки петли двух соседних перекрытий скручивают плотно проволокой, концы которой загибают и приваривают;
