Самостоятельная регулировка металлопластиковых окон

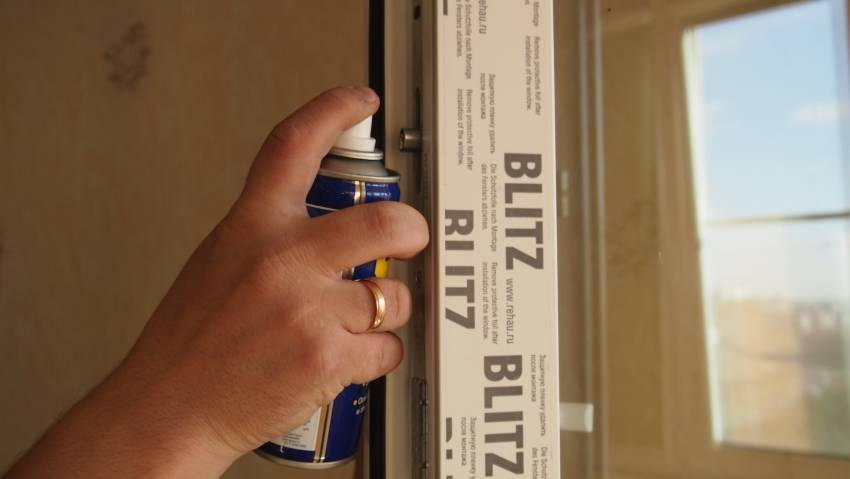

Очистка фурнитуры от скопившейся пыли

Регулировка фурнитуры и ремонт пластиковых окон связан с качественным уходом за конструкцией. Нужно обеспечивать глубокое очищение в труднодоступных местах от скопившейся грязи. Если своевременно не почистить окна, то рано или поздно снова придется их ремонтировать нарушившийся функционал из-за мусора. Процесс ремонта пластиковых окон очень трудоемкий из-за веса конструкции, поэтому данные работы лучше осуществлять с помощниками.

Для приведения в порядок элементов используют следующую схему регулировки:

• Створка снимается с петель, вбираются накладные элементы рамы.
• Вынимается верхняя ось.
• С нижних петель убирается створка.
• Аккуратно отставить ее в сторону.

Затем осматривается площадь створки, закрепленные шурупы на ней откручивают. Детали механизма следует хорошо промазать, желательно применять специализированные растворы, которые удобно наносить кистью. После завершения процедуры конструкцию нужно хорошо просушить с помощью холодного воздуха из фена на свежем воздухе. Смазку наносят на каждый движущий механизм, после чего фурнитуру собирают в обратном порядке, а затем устанавливают на исходное место. Не забудьте нанести смазку после регулировки пластиковых окон на каждую оконную петлю.

Процесс регулировки оконной фурнитуры на пластиковых окнах может зависеть от компании-производителя. Имеются разновидности, которые регулируются отвертками, расположенными на стороне ручек. Их можно отрегулировать с помощью шестигранного ключа.

Настройка всех положений для точек регулировки может делаться даже при отсутствии опыта. Единственным требованием является соблюдение аккуратности. При неправильной калибровке пластиковое окно может перестать правильно функционировать, после чего придется вызывать мастера для проведения повторной настройки.

Регулировка фурнитуры

Метод настройки зависит от вида фурнитуры, которая у разных производителей отличается строением. Есть виды, регулируемые отвертками, другие настраивают шестигранниками. Для повышения плотности прилегания планку смещают в сторону улицы.

На петлях есть выдвигаемые элементы для координации прижима. Меньший выступ дает слабое прилегание, большее — обеспечит плотное придавливание.

Правила работы:

• координировать фурнитуру нужно не реже, чем 1 раз в год;
• сильное придавливание испортит приборы из-за постоянного напряжения;
• прорезь в эксцентрике бывает под плоскую или крестовую отвертку, в зависимости от этого выбирают инструмент;
• чтобы повернуть эксцентрик, его нужно отвести от плоскости, выдвинутый элемент можно повернуть вручную или плоскогубцами;
• проверяют расположение эксцентрика, если проблема не устранена, изменяют позицию ответной части на коробке или рамных отверстий.

Ручка

Если ручка шатается, достаточно подтянуть болты

Поворотная рукоять должна быть подвижной, но иногда она шатается и не выполняет своих функций. В простом случае достаточно сильнее затянуть болты, которые располагаются под заглушкой. Для снятия деталь поддевают, поворачивают на 90°, открывшиеся винты подтягивают отверткой.

Другие проблемы с ручкой:

• не полностью открывается и заедает;
• рукоять заклинивает;
• нужна замена.

Если ручка заклинивает, нужно ее смазать

В первом случае сначала чистят и смазывают механизм, если не помогает — ослабляют прижим створки. Подмазывают масленкой с насадкой, для чистки используют щетки.

Если ручка не движется, то нужно вручную изменить положение блокиратора, не дающего изменять позицию фрамуги, когда она открыта (поднимать вверх). Рычаг отводят вручную, он находится на торце.

Меняют ручку на новую, когда она повреждена механически, потеряла вид, не помогает регулировка. Лучше заказать деталь там, где делали окно с установкой всех элементов. Демонтируют старую конструкцию, устанавливают новую.

Откидной механизм

Режимы пластиковых окон предусматривают разные варианты открывания, для чего используют поворотно-откидной или просто откидной механизм. В первом случае створка распахивается на боковых навесах, или открывается только ее верхняя часть.

Порядок регулировки:

• створку распахивают в обычном режиме;
• ручку ставят в позицию проветривания, откроется часть ножниц;
• болт подкручивают для поднятия или опускания створки.

Прижимание нижнего угла фрамуги регулируют винтом на нижней петле, для чего нужно снять с нее заглушку. Поднимают или опускают створку для работы в откидном режиме болтом на верхней петле при открытом окне. Сила надавливания координируется эксцентриками на боковой стороне фрамуги.

Если при работе откидного механизма не прикрывается верхний угол створки, перемещают именно его. Окно открывают на 90°, в верхней петле на створке подкручивают боковой винт, но так, чтобы между фрамугой и навесом был зазор (он нужен для захода туда поворотно-откидного устройства).

Другие точки

Иногда фрамугу перекашивает так, что даже после максимального сдвига результат не удовлетворяет. В этом случае на ответной планке находят регулировку, пробуют координировать. Работают шестигранником, вращая его по часовой стрелке для выдвижения створки.

Если пары миллиметров не хватает вбок, а не в глубину, под ответку ставят 2 подкладки:

• вырезают из пластика (толщина 3 – 4 мм), желательно белого цвета;
• удаляют упоры, свинчивая болты;
• одну деталь ставят сбоку, вторую — внизу;
• крепят упоры обратно, они сдвигаются вглубь на 3 мм;
• если пластик выступает, его срезают острым ножом.

Когда требуется ремонт или замена

Чаще меняют ручку, но замена касается и других механизмов. Качественные оконные приборы работают длительно, при этом требуется только небольшая корректировка или ремонт.

Ситуации, требующие замены:

• экономия завода на распашных, откидных, раздвижных или поворотно-откидных механизмах — внешний вид не меняется, но регулировка некачественных приборов невозможна;
• нарушение технологии сборки оконных коробок или створок — провис в год составляет 2 — 3 мм, при этом координацией фурнитуры нельзя изменить вес фрамуг, их конструкцию;
• выработка механизмов, потерявших рабочие качества в связи с окончанием гарантийного срока.

Главные точки регулировки металлопластиковых окон

На окне всего существует 5 точек регулировок, которые позволяют сделать правильные настройки. Давайте рассмотрим, как регулировать пластиковые окна:

• Верхнюю часть створки регулируют в области верхней петли по горизонтали.
• Нижний угол створки в области нижней петли регулируется по горизонтали.
• Место настройки положения створки по вертикали располагается в нижней петле.
• В области эксцентриковой запорной цапфы осуществляется настройка силы прижима створки.
• Другой способ для регулировки силы прижима створки заключен в настройке нижней запорной цапфы.

При помощи вышеперечисленных точек можно произвести калибровку всех возможных положений окна. Всеми производителями используются стандартные модели окон, поэтому если ваши пластиковые стеклопакеты изготовлены не по индивидуальному заказу, в регулировке каждой точки никаких сложностей не будет.

Сразу после поиска данных точек, следует их проверить на отсутствие деформаций. Если деформации присутствуют, то нужно сразу обратиться к мастеру. Если будет обнаружен мусор, то следует его удалить и сделать повторную попытку того действия, которое ранее выполнялось с трудом.

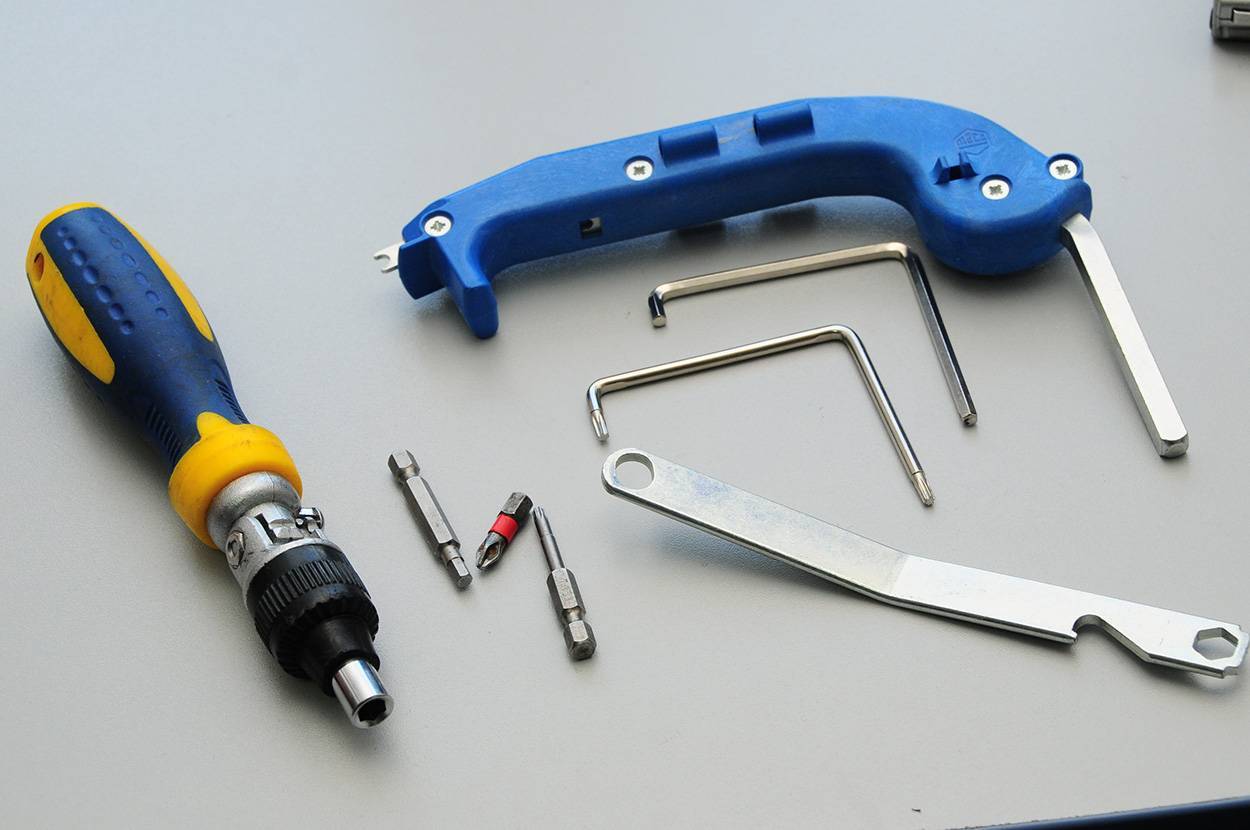

Необходимые для регулировки инструменты

Для самостоятельной регулировки пластиковых окон необходимо немного инструментов. При настройке используются:

• Пассатижи.
• Крестообразная отвертка с размером 3 или 4.
• Звездчатые и крестообразные насадки на отвертку (зачастую они должны иметь маркировку «ТХ» или «Т»).
• Набор шестигранников (в комплекте обязательно должен быть шестигранник на 4 мм).
• Обычное машинное масло и универсальный аэрозоль WD-40.

В основном применяется только шестигранник, в быту его называют мебельным ключом. Данный металлический небольшой шестиугольный стержень имеет Г-образную форму. Для удобного использования может иметь S-образную форму.

Звездчатые насадки нужны для работы с определенными моделями фурнитуры. Из-за этого лучше использовать несколько подобных насадок. Часто мастера крепят фурнитуру обычными шурупами с помощью крестообразной отвертки, поэтому она и понадобится для регулировки.

Процесс регулировки значительно упрощается в случае, когда нарушена работа раздвижных окон. В данном варианте все работы сводятся к тому, чтобы настроить роликовые каретки, которые предназначены для крепления створки.

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Инструкция: как перевести пластиковые окна в зимний режим

В настоящее время возможность режимного перехода обеспечивается многими производителями пластиковых стеклопакетов: Rehau, Roto, Maco и т.д. Однако при установке окон не всегда сообщается о возможности перевода в сезонные режимы зимы и лета, поэтому приходится определять это самостоятельно. Для этого необходимо внимательно изучить цапфу, т.е. фурнитурный элемент, предназначенный для регулировки прижатия оконной створки к раме, который расположен на боковой поверхности створки.

Итак, определить возможность режимного перехода можно по следующим признакам:

1. На цапфе имеются звездчатые или шестигранные (а может быть в виде отвертки) отверстия для ключа.
2. Либо створка имеет овальную цапфу.

При наличии одного из указанных показателей можно констатировать возможность поставить стеклопакеты на разные режимы эксплуатации. Настроить зимний режим на стеклопакетах достаточно просто, в несколько шагов. Но работа должна быть произведена грамотно и аккуратно, чтобы не повредить оконную фурнитуру. Можно обратиться за услугами компаний, занимающихся монтажом окон, что может влететь вам в копеечку.

Самостоятельно переделать режим окна можно посредством регулировки цапф:

1. Найдите на оконной створке все цапфы (эксцентрики), их количество варьируется в зависимости от размера створки. Но в большинстве случаев их три.
2. Тщательно очистите и протрите каждый элемент фурнитуры и окна от пыли и мусора, чтобы предупредить возможность заклинивания деталей или их повреждения.
3. Смажьте очищенные детали.
4. Внимательно изучите цапфы и найдите на них условные обозначения, о которых говорилось ранее (черточка, точка, звездочка), и определите их положение (горизонтальное или вертикальное для овальных цапф, или обращение в сторону улицы или внутрь помещения).
5. Теперь поверните каждую цапфу до нужного положения. Сделать это можно при помощи плоскогубцев (если цапфы овальные) или посредством шестигранника (для обычных эксцентриков).
6. Наконец проверьте, правильно ли вы все сделали при помощи зажатия бумажного листа. Если лист трудно вытащить, то окно успешно переведено в зимний режим.

Чтобы настроить режим лета, необходимо произвести те же самые действия, но в обратном порядке. При наступлении холодного времени года створки могут начать поддувать, тогда возникает необходимость в переводе их на зимний режим. Хотя большая часть компаний-производителей советуют эксплуатировать окна в режиме лета круглогодично, чтобы продлить срок службы уплотнителя и всей фурнитуры.

Если вы сомневаетесь в возможной правильности своих действий, то лучше обратитесь в специализированную компанию, которая пришлет вам мастера, и он проведет регулировку режимов профессионально грамотно. Ну а если вы все же решили сделать это самостоятельно, необходимо соблюсти два основных правила. Перед регулировочными работами найдите и изучите инструкцию к вашим ПВХ-окнам. Неправильно сделанный перевод может повлечь за собой нарушение всего механизма регулировки. Заблаговременно проверьте техническое состояние стеклопакета и особенно оконной фурнитуры. Возможно, некоторые элементы стерты и изношены, тогда переход на зимний режим проводить нельзя, чтобы не повредить всю конструкцию.

Помните о том, что нельзя делать перевод слишком часто, оптимальным является частота раз в полугодие. Тем более что в зимнем режиме скорость износа уплотнителя значительно увеличивается. Решение о смене режима эксплуатации вы принимаете самостоятельно, определив, есть ли в этом необходимость. Если окно отлично функционирует в зимнее время года, не пропускает холодный воздух и между стеклопакетами не образуется конденсат, то лучше оставить его в летнем режиме.

Информация, как отрегулировать пластиковые окна самому

Для сохранения функциональности оконных и дверных систем, обязательной процедурой является сезонная настройка запирающей фурнитуры. Чаще всего она сводится к регулировке прижима пластиковых окон и дверей. Кроме того, в процессе эксплуатации может возникнуть проблема, связанная с трением створки о раму, или с износом уплотнителя.

Каждый вопрос нуждается в изучении, потому что из-за их игнорирования может возникнуть необходимость серьезного ремонта, что является дорогостоящим процессом.

Настройка оконной системы может происходить в разных направлениях

Регулировка пластиковых окон зима, лето

Существуют разные варианты прилегания створки к раме и необходимо, чтобы они соответствовали определенному сезону. Например, при подготовке к зимнему режиму пластиковых окон, настройка фурнитуры должна обеспечить наиболее плотное запирание створки. Это защитит помещение от попадания холодного воздуха, а резиновый уплотнитель от нежелательного переохлаждения. В летний период, наоборот, нужно максимально понизить уровень прижима, чтобы ослабить нагрузку на уплотняющую прокладку.

При регулировке пластиковых окон самостоятельно на зиму, инструкция с пошаговыми действиями станет очень полезной:

Наглядная демонстрация	Описание проводимого мероприятия
	Открыть окно, повернув ручку
	По положению риски на запорных роликах или положению овальных эксцентриков определить, на какой сезон настроено окно или дверь: риска, направленная внутрь помещения, свидетельствует о максимальном прижатии; направленная наружу – о минимальной плотности; в среднем положении – стандартный прижим. Овальный элемент при максимальном прижатии находится поперек торца окна
	Выставить все эксцентрики по периметру окна в положение, соответствующее наступающему времени года. Для этого может понадобиться инструмент: плоская отвертка, шестигранник или пассатижи. На некоторых моделях регулировка роликов может осуществляться вручную, путем их оттягивания и поворота.
	Закрыть окно, проверить работу запорного механизма. При усилении прижима, ручка поворачивается с большим усилием.

Таким образом, сезонная регулировка пластиковых окон и дверей самостоятельно — вполне реальное занятие. Главное — подойти к работе ответственно.

Устранение трения створки

В процессе эксплуатации у многих пользователей возникает проблема «трения», являющаяся следствием опускания (провисания) створки, наступающего от действия времени. Вследствие этого, при открывании или закрывании окна/двери появляется сопротивление (нижняя торцевая часть трется о раму). Не желательно игнорировать эту проблему, так как неполадка со временем может превратиться в серьезную поломку, вплоть до полного выхода изделия из строя. Устранение дефекта может производиться двумя способами, если один окажется недейственным.

Первый способ — подтяжка верхнего винта регулировки:

• открыть створку;
• в верхней торцевой части найти винт для регулировки;
• вращать регулировочный винт с помощью шестигранника, при этом створка поднимается или опускается в зависимости от стороны вращения (вверх – по часовой стрелке, вниз – против);
• убедиться в нормальной работе оконной/дверной системы.

Регулировка створки от провисания с помощью верхнего винта

Второй способ — подтяжка нижнего вертикального регулировочного винта:

• снять кожух с нижней петли;
• вращать винт регулировки: для поднятия створки – по часовой стрелке, для опускания – в другую сторону;
• по окончании настройки, вернуть защитное покрытие на петлю.

При осуществлении регулировки металлопластиковых окон самостоятельно нужно проворачивать винт понемногу, по пол-оборота за раз, после чего проводить проверку работоспособности.

Удаление трения створки с помощью нижнего винта регулировки

Какие инструменты понадобятся?

Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор инструментов:

• Шестигранный ключ № 4;
• Плоскогубцы;
• Крестовую и плоскую отвертки;
• Шуруповерт с набором бит разной формы.

Инструменты из этого набора обычно всегда есть дома. Исключением может быть шестигранник, без которого с работой не справишься — это основной регулирующий инструмент. Ключ для регулировки пластиковых окон можно найти в любом магазине мебельной фурнитуры. Шестигранники 4 мм используются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит труда.

Для работы с винтовыми соединениями, с помощью которых крепятся элементы оборудования к профилю, вам потребуются отвертка или шуруповерт . Плоскогубцы необходимы как вспомогательный инструмент.

Рекомендуется дополнительно подготовить силиконовую смазку для аксессуаров. Кроме того, вы можете использовать WD-40 или другие подобные аэрозольные смазки.

Каждый сезон важно оценивать состояние фурнитуры, открывания и закрывания створки на вероятность заклинивания. Это сэкономит деньги на капитальном ремонте в случае поломки, а также обеспечит хорошую функциональность и долговечность изделия

Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты.

Чаще всего нужно подгонять пластиковые окна под новый сезон: зимой желательна полная герметичность, а летом можно впустить свежий воздух. Это достигается регулировкой плотности прижима полотна. Сделать самому несложно. Когда разберетесь, удивитесь, насколько все элементарно.

Створка окна прижимается к раме цапфами. Это подвижные металлические выступы на боковой поверхности створки. Поворачивая ручку они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы можно было регулировать натяг створки и рамы, они имеют эксцентрик — либо они выполнены овальной формы, либо есть регулировка со смещением центра в центре круглого выступа. Изменяя положение цапф (см. Фото), измените степень давления, то есть устраните тягу из-под створки.

Как видите, форма фиксирующих выступов может быть разной. Для их настройки можно использовать разные инструменты. Если у вашего окна есть такие эксцентрики, как на картинке слева — овальные выступы — их положение меняем плоскогубцами: зажимаем и поворачиваем в нужном направлении.

Если фиксирующий выступ круглый, как показано слева, в нем может быть прорезь для отвертки или шестигранного ключа. Изучив их, вы легко поймете, какой инструмент вам нужен: обычная отвертка или шестигранник №4. Вставьте ключ или отвертку в прорезь и также поверните ее в нужное положение.

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Ремонт и регулировка ручки

Активное использование окна, постоянное воздействие на главный его механизм — ручку — приводит к поломкам разного типа. Вызов мастера в таких случаях не требуется, так как отрегулировать ручку на пластиковом окне очень просто.

Расшатывание

Если ручка разболталась, достаточно подтянуть два болта, спрятанных под пластиковой декоративной накладкой. Для ее демонтажа не требуется инструмент — достаточно потянуть ручку на себя и повернуть деталь на 90 градусов. Болты затягиваются крестовой отверткой, затем фурнитура возвращается на место.

Заедание

Если ручка поворачивается с усилием или не встает в стандартные положения, причиной обычно служит засорение механизмов. В этом случае следует открутить ручку и очистить все подвижные части конструкции аэрозолем WD-40. После этого окно смазывается машинным маслом.

Регулировка ручки пластикового окна

Кроме того, причиной плохого функционирования окна иногда становится:

• неправильное положение створок пластиковых окон — ремонт и регулировка своими руками в таком случае заключается в изменении их положения при помощи шестигранного ключа, как описано выше;
• если ручка плохо встает в положение «закрыто», это говорит о слишком сильном прижатии створки к раме — необходимо отрегулировать цапфы по всему периметру, немного их ослабив.

Заклинивание

Застревание ручки в одном положение — следствие работы блокировочного механизма. Он необходим, чтобы не сломать фурнитуру — металлический язычок блокиратора не дает, к примеру, открыть окно, когда оно находится в режиме проветривания. Однако блокиратор иногда срабатывает и в неподходящий момент, не давая закрыть окно. Происходит это из-за неправильного обращения — слишком резкого изменения положения ручки.

Регулировка ручки пластикового окна в этом случае зависит от производителя фурнитуры:

• Блокировка отключается следующим образом: створка открывается, около ручки находится металлическая пластина, на которую нужно надавить и повернуть ручку в любую сторону.
• Maco и другие. Под ручкой имеется стальной язычок, который торчит под углом в режиме блокировки. На него нужно нажать, поставив в позицию «параллельно раме», и изменить положение ручки.

Замена

При повреждении стандартной ручки или необходимости ее замены на запорный механизм возможна установка новой детали своими руками. Делается это очень просто:

• Со старой ручки снимается пластиковая защита.
• Откручиваются два крестовых болта.
• Устанавливается и прикручивается новая ручка.

Такая установка и ремонт фурнитуры пластиковых окон не занимает много времени, а новую деталь можно найти в любом строительном магазине.

Таким образом, справиться с работой сможет каждый, так как отрегулировать пластиковые окна своими руками можно быстро и без использования сложного инструмента.

Типы регулировочных механизмов

Регулировка степени прижатия створки к раме производится с помощью запорных механизмов (цапф), расположенных на  боковых и верхних торцах створок.  Внешний вид, количество и место расположения этих устройств может различаться в зависимости от производителя и ценовой категории стеклопакета.

К самым распространённым относятся:

• Круглые. На таких цапфах есть какая-то отметка (чёрточка, риск, точка, звёздочка). Если она направлена в сторону помещения, то окно выставлено на «зимний» режим, на улицу – «летний», вверх – «нейтральный».
• Овальные. Вертикальное положение – «лето», горизонтально – «зима», по диагонали – стандартная «нейтраль».
• Эксцентрики под ключ. Смещение в комнату – «зимний» режим, наружу – «летний», строго посередине – «нейтральный».
