Бетоносмесители ручного типа

Требуемые компоненты

У многих на чердаке или в кладовке есть старые стиральные машины цилиндрической формы. Если ее нет лично у вас, то найдутся соседи, которые будут готовы продать ее за копейки, т. к. в моде современные автоматические, которые получили широкое распространение. Кроме самой стиральной машинки, для бетономешалки понадобятся:

• обрезки трубы в 1″ или металлический уголок с размером от 30×30 мм;
• рулетка;
• мелок для разметки;
• сварочный аппарат;
• подшипники;
• шестерня бендекса и маховика;
• болгарка;
• дрель;
• колеса от тачки или маленького велосипеда.

Для каждого отдельного проекта бетономешалки для раствора, который будет выполняться своими руками по приведенным схемам из стиральной машины могут понадобиться специфические компоненты. О них обязательно будет упомянуто отдельно. В большинстве бетономешалок для раствора, который есть в продаже и которые собираются самостоятельно используется миксерно-гравитационный тип перемешивания. Он подразумевает наличие лопастей в емкости бетономешалки, которые способствуют лучшему проникновению различных компонентов при опрокидывании.

В более дорогих промышленных вариантах бетономешалок задействуются вибрационные волны. Этот вид бетономешалок для раствора считается наиболее эффективным, т. к. раствор получается упругим и однородным. Но не все производители используют его из-за высокой энергозатратности. Самыми простыми и дешевыми в изготовлении считаются гравитационные бетономешалки для раствора. Они часто представляют собой цилиндр, который вращается вертикальной вокруг своей оси. Раствор смешивается под собственным весом без помощи каких-либо дополнительных приспособлений. Пример работы такой бетономешалки можно посмотреть в видео.

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

• станину (она может быть как на шасси, так и стационарной);
• замешивающие рабочие органы;
• емкость, в которой происходит непосредственно процесс замешивания;
• разгрузочный механизм;
• трансмиссию;
• движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумя\четырьмя колесами, чтобы легче было его транспортировать.
2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Разновидности бетономешалок

1. Принудительные. В этих устройствах рабочая емкость неподвижна, а ингредиенты перемешиваются лопастями. Они редко используются в частном строительстве.
2. Гравитационные. Раствор замешивается путём вращения барабана под действием силы притяжения. Ими изготавливают жесткие и вязкие смеси.
3. Венцовые или редукторные.
4. Непрерывные. Действующие постоянно. Используются на больших объектах.
5. Периодические. Из-за малой мощности требуют частых остановок, но оптимальны при частном строительстве.

В зависимости от типа изготавливаемого раствора:

• растворомешалки (растворосмесители);
• бетоносмесители.

Растворомешалка

Растворомешалка достаточно простой агрегат, применяемый при частном строительстве. Эти аппараты предназначены для смешения ингредиентов, имеющих фракции размером менее 20 мм. В зависимости от объема рабочей емкости растворомешалки бывают промышленными (до 1200 л) и частными (начиная с 30 л). Растворосмесители бывают двух видов — принудительные и гравитационные.

В растворомешалках компоненты смешиваются обычно принудительно с помощью вращающегося горизонтального вала (шнека) в неподвижной рабочей емкости. Дозаторы устанавливаются на растворомешалки объемом более 100 л. Для растворосмесителя объема 250 л и более типична следующая комплектация:

• двигатель (электрический, дизельный или бензиновый);
• привод;
• вал с лопастями;
• корытообразная рабочая емкость для смешения.

Малые растворомешалки с емкостью до 65 л опорожняются от раствора с помощью опрокидывания рабочего барабана. Если растворомешалка большой емкости, то сброс раствора происходит через люк в нижней части устройства.

Бетоносмесители

Применяются для смесей с ингредиентами, имеющими фракции минеральных веществ размером до 70 мм. Как и у растворомешалок широко используются два типа бетоносмесителей — гравитационный и принудительный.

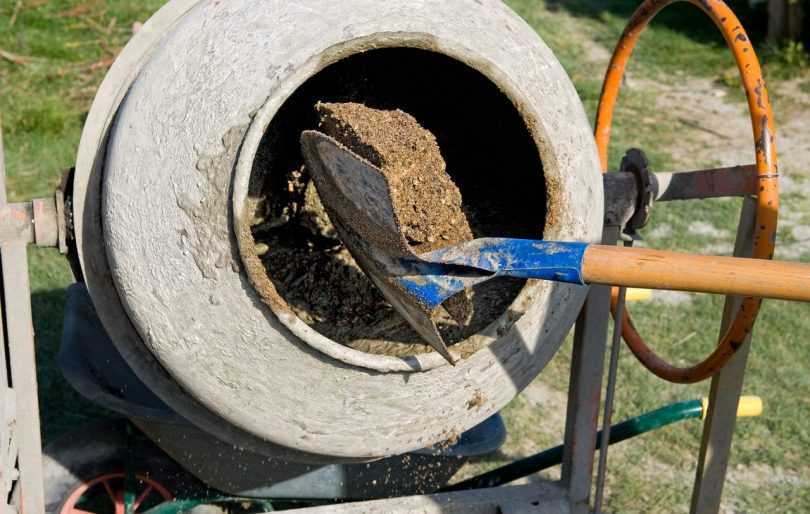

У гравитационного бетоносмесителя рабочим элементом является емкость в виде барабана с лопастями. Непрерывное вращение барабана, позволяет требуемым ингредиентам перемешиваться, при этом раствор не застывает. Для такого бетоносмесителя характерно наличие: ходовой части, рамы, траверса, фиксатора, барабана, поворотного механизма, двигателя и электрооборудования. В отдельных случаях к рабочей емкости крепится венец.

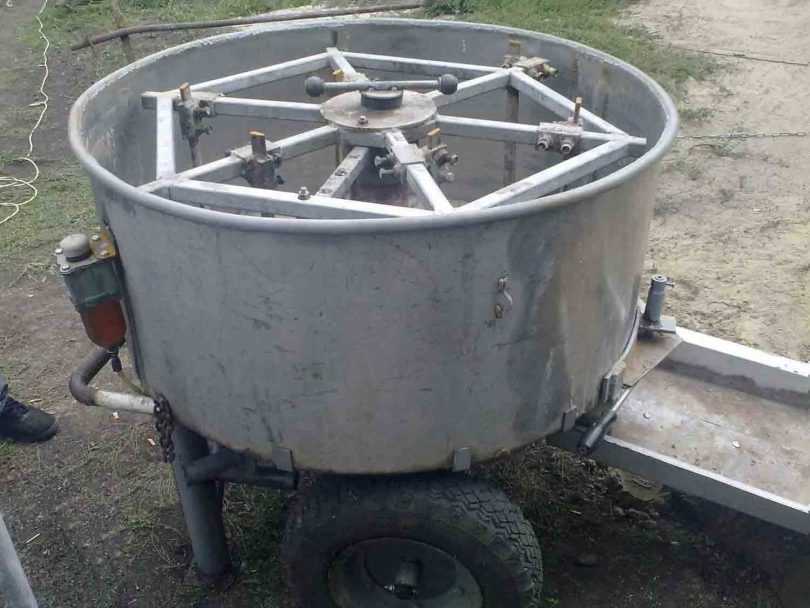

Принудительный бетоносмеситель отличается тем, что вращается нерабочая емкость, а лопасти. Они имеют скребки, наружные и внутренние лопасти. Загрузка ингредиентов в емкость может производиться либо вручную, либо механическим путём. Готовая смесь разгружается через люк, находящийся в нижней части барабана.

Венцовые и редукторные бетоносмесители — отличаются от других типов бетономешалок наличием редуктора, преобразующего высокие обороты ротора электродвигателя в низкоскоростное вращение рабочей емкости, при высоком крутящем моменте. Их различие заключается в наличие или отсутствии венца и в использовании закрытого или открытого редуктора.

По способу установки:

• мобильные (с шасси и без);
• автомобильные;
• стационарные, как правило, промышленные высокой производительности.

Бетономешалки по источнику энергии и типу привода подразделяются на:

1. Ручной или мускульный. Данный привод позволяет преобразовать энергию человека во вращательное движение органов замеса смесителя. Обычно используется ременная или цепная зубчатая передача. Эти бетономешалки имеют малое распространение, так как они имеют малую емкость и облегчают труд в незначительной степени.
2. Гидро- и пневмориводы. Движение органов замеса осуществляется путем преобразования энергии жидкости или сжатого воздуха, подаваемого под большим давлением. Эти бетономешалки могут быть только промышленного типа, так как требуют мощного дополнительного оборудования.
3. Мотоприводная. В бетономешалках такого типа используются бензиновые или дизельные двигатели.
4. Электрический. Сейчас это самый востребованный тип двигателя как у промышленных, так и у бытовых агрегатов. Такие бетономешалки существуют в широчайшем диапазоне объемов емкостей от 30 л до нескольких тысяч литров.

Выбор типа бетономешалки

Есть ручные и электрические приборы. В первом случае работники сами крутят ручки. За счет приложенной силы производится замес бетона. Такую конструкцию можно смастерить из бочки или бака. При использовании такой конструкции понадобится минимум два человека. Один рабочий не в силах крутить обе ручки бака.

Для электрической бетономешалки понадобится двигатель. Поэтому часто мастера изготавливают мешалку из стиральной машины. Желательно, чтобы барабан у нее был вместителен. Тогда раствор не придется часто замешивать.

Обычно рекомендуют стиральную машину с объемом барабана 200 л, а это 20 кг белья. Такие машины редко используются в доме. Обычно они стоят в прачечных. Машину предпочтительнее выбирать с вертикальной загрузкой.

Электрическая мешалка заменяет ручной труд, поэтому с ней справится один человек

Важно не перегрузить двигатель. Иначе он сгорит

Изготовление бетономешалки своими руками

Учитывая высокую стоимость бетономешалок и в отдельных случаях невозможность взятия её в аренду, имеет смысл рассмотреть возможность самостоятельного изготовления простейшего растворосмесителя:

1. Необходима бочка емкостью до 200 литров. Желательно металлическая.
2. Можно сделать рабочую емкость самостоятельно. Для этого надо сделать раскрой для двух конусов, центральной части и дна емкости. Для этого пригодна сталь толщиной 2 мм.
3. Развёртку необходимо сварить по швам. Емкость готова.
4. Бетономешалку необходимо установить на прочную основу, которую можно сделать из деревянного бруса сечением 15 см.
5. Соединения деревянной основы желательно делать «в шип», проклеить и усилить саморезами.
6. Ещё лучше сделать сварную металлическую раму из уголка 45 мм. Её можно сварить или скрепить болтами.
7. На раме должны быть предусмотрены посадочные места для двигателя при механическом приводе, противовеса для предотвращения опрокидывания при выгрузке бетона и органов управления мотором.
8. Можно использовать электрические моторы от стиральных машин старого типа. Для снижения скорости до 25 оборотов в минуту, используются редукторы (к примеру, шкивы и ремень).
9. Можно использовать и двигатель от мопеда, что позволяет работать при отсутствии электричества. В таком агрегате лучше использовать цепной редуктор.

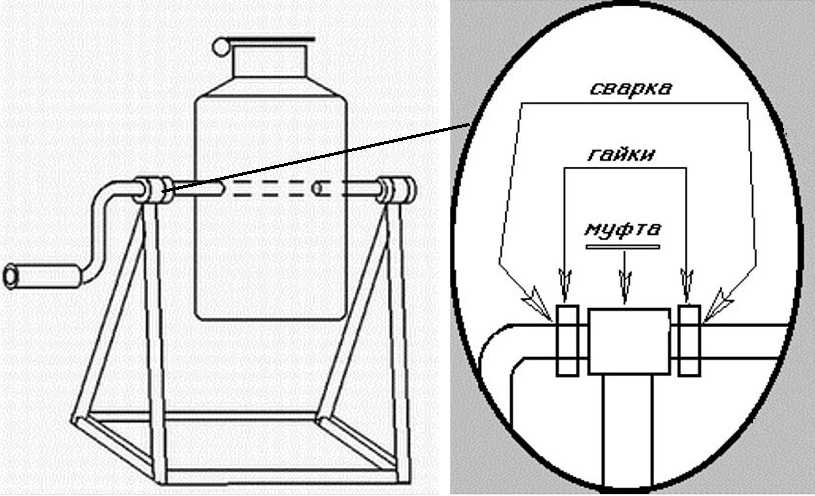

10. В самом простом варианте бетономешалка вращается вручную. Для этого нужна бочка с дном и крышкой. На них крепятся фланцы и подшипники. Сбоку вырезается люк, ближе к той части, которая при работе будет внизу. Люк закрепляется с помощью запора и шарниров. Сквозь бочку продевается вал с ручкой, к валу могут быть приварены лопасти. Агрегат вкапывается так, чтоб цилиндр имел уклон 30 градусов. Бетономешалка готова.

Имея представление о видах, принципах и системе работы бетономешалки возможно сделать её самостоятельно или приобрести (арендовать) изготовленную промышленно. В любом случае будет получена значительная экономия и удобство при осуществлении строительства.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

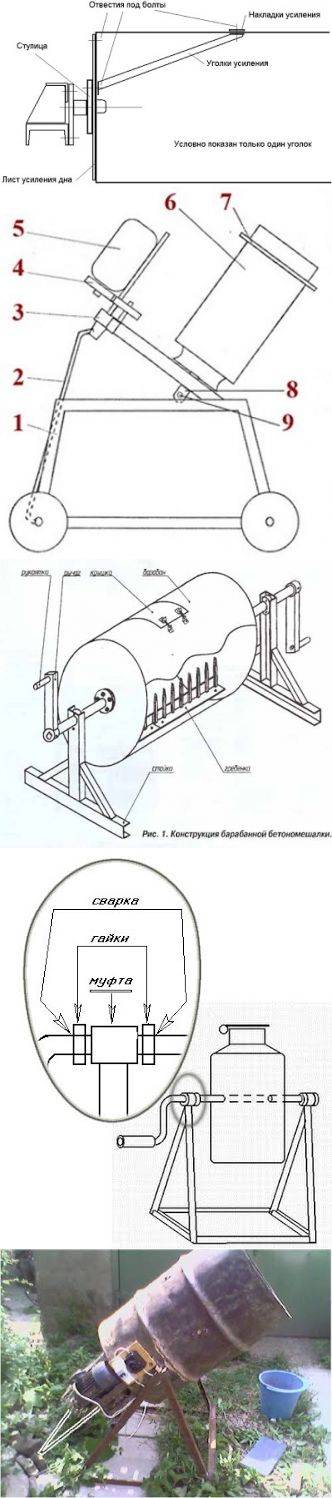

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

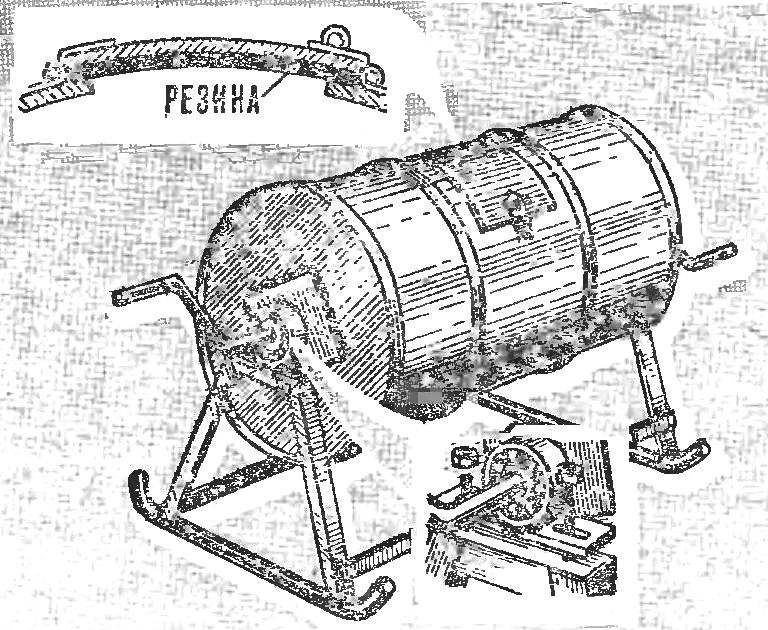

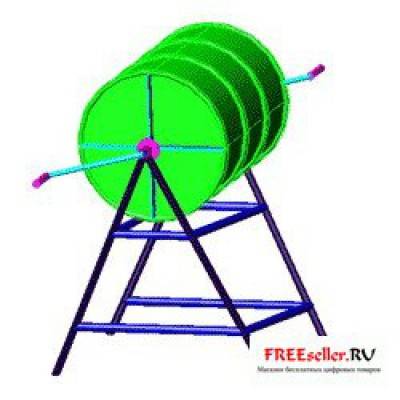

Поэтапная инструкция

1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
3. Карточные петли понадобятся для открывания люка
4. Протяните вал через прорези с торцовых сторон бочки.
5. На вал крепятся фланцы, которые усилят стенки.
6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
7. Швеллер, уголки и подкосы нужны для подпорок.
8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Электрические модели и их достоинства

В бытовом и промышленном строительстве в небольших масштабах используются электрические бетоносмесители. Оборудование отличается практичностью, эффективностью и надежностью. В действие приводится они при помощи электрического мотора от сети 220В, реже встречаются более мощные модели от 380В. К характерным достоинствам таковых установок относятся:

1. Доступная стоимость агрегатов.
2. Большой выбор оборудования с разными емкостями баков, что позволяет подобрать оптимальный вариант в зависимости от масштаба строительства. Чем больше емкость бака, тем выше мощность используемого электромотора.
3. Низкая стоимость обслуживания.
4. Экологическая безопасность, что обусловлено отсутствием выделения вредных газов при функционировании.
5. Бесшумность работы.

Естественно такие агрегаты имеют и некоторые недостатки, а именно:

• привязанность к электросети, что исключает возможность их эксплуатации в полевых условиях. Однако такая проблема решается путем использования электрических генераторов, что обходится намного экономнее, чем покупка бензинового смесителя;
• низкая степень безопасности, что связано с вероятностью получения удара электрическим током персоналом в случае попадания воды на электрический двигатель.

Несмотря на столь серьезные недостатки электрических машин, они являются наиболее популярными и востребованными среди всех категорий строителей.

Использование бетоносмесителя

При покупке или аренде бетоносмесителя необходимо учитывать следующие факторы:

Объем емкости барабана

• при частном строительстве достаточно растворомешалки с объёмом от 100 до 300 л;
• при профессиональном строительстве требуются устройства с рабочими емкостями больше 300 л.

Другие критерии:

1. Мощность. При частном строительстве достаточна мощность 700−800 Вт.
2. Напряжение. Непрофессиональные модели работают при напряжении 220 В.
3. Класс. Для индивидуального строительства не требуется профессиональный уровень. Такое оборудование значительно дешевле.
4. Сезонность. Если нет острой необходимости строить зимой, то достаточно обычного агрегата для работы при положительных температурах. Он дешевле и при положительных температурах гарантировано высокое качество бетона.
5. Прочность рабочей емкости. Следует выбирать емкости, изготовленные на вальцах. Они имеют внешний вид хуже, чем вытянутые, но изготавливаются из более толстой стали, прочны и долговечны.
6. Датчик перегрузки. Желательно наличие устройства автоматического отключения бетономешалки при избыточном росте температуры в обмотке двигателя.
7. Материал. Наиболее надежными являются агрегаты с чугунным венцом.
8. Загрузка-выгрузка. Наличие такой системы обеспечивает удобство и оперативность при изготовлении смеси.

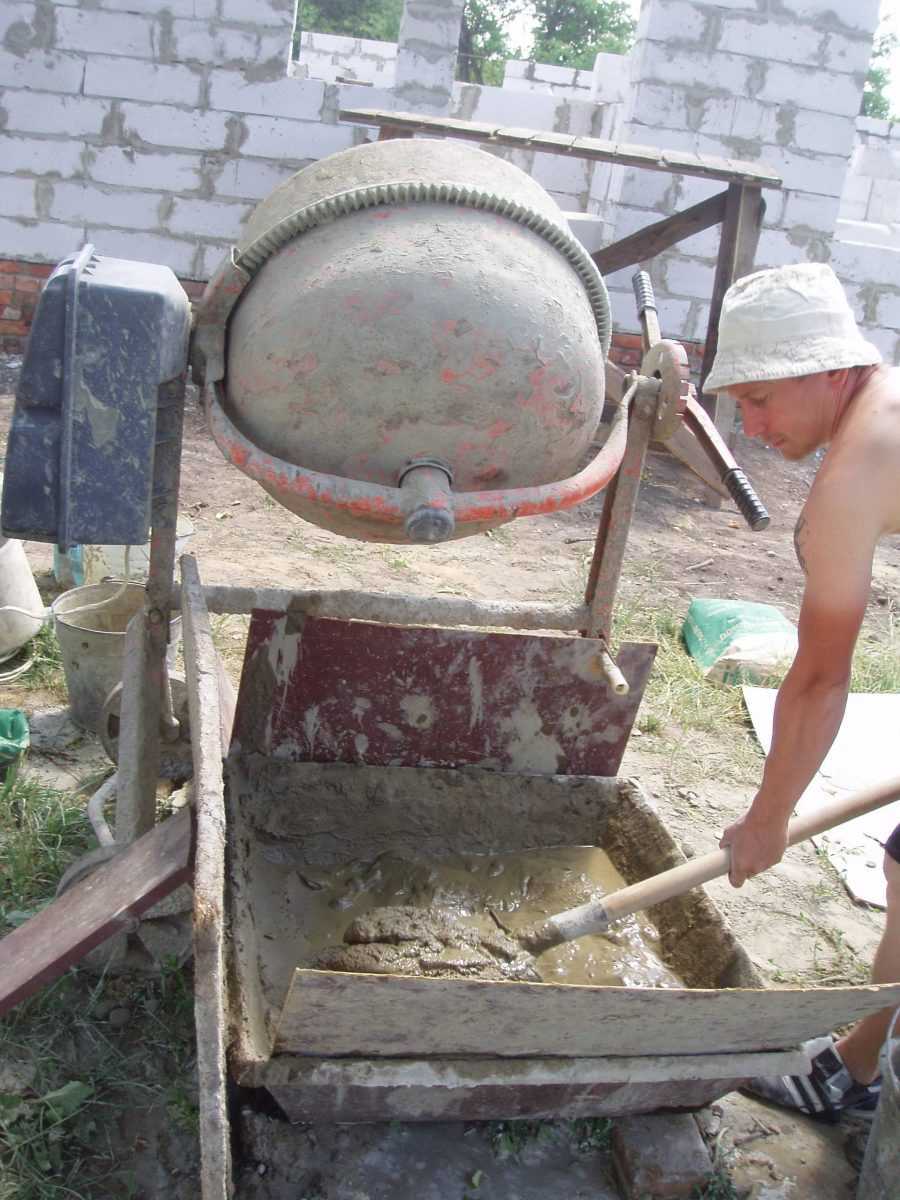

При работе с бетономешалкой необходимо соблюдать стандартный порядок действий:

• необходимо проверить исправность агрегата внешне;
• затем производится пробный пуск с пустой рабочей емкостью (либо барабана, либо вала);
• производится остановка агрегата и подготовка к рабочему пуску;
• рабочая емкость заполняется водой, цементом, песком, наполнителем и добавками;
• после полного смешивания агрегат опорожняется от раствора путём слива через люк или переворотом барабана.

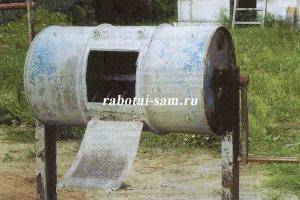

Процесс изготовления самодельной бетономешалки своими руками

Начнем с бочки и ее внутренностей. Нам нужно посадить ее на ось, центрировать и сделать элементы внутри, которые будут максимально качественно смешивать бетон и делать однородную смесь, пригодную для строительных работ.

ШАГ 1. С помощью сварочного аппарата или дрели нужно ровно по центру снизу и сверху бадьи сделать 2 отверстия, продеть через бочку металлическую ось 30 мм и хорошо обварить все, чтобы бочка была намертво прикреплена к валу.

ШАГ 2. С помощью болгарки вырезать вдоль бочки прямоугольник размером (90х30 сантиметров) – место засыпки строительных материалов. Слишком маленький люк делать нельзя, поскольку неудобно будет высыпать готовую смесь. Большое отверстие тоже нежелательно – оно существенно снизит прочность изделия.

ШАГ 3. Берем металлический квадрат и делаем несколько «лопастей» внутри самодельной бетономешалки. Одна сторона приваривается к оси, другая – к стенке бочки. Достаточно 4-5 лопастей, равномерно распределенных по всей площади бадьи.

ШАГ 4. Вырезанный прямоугольник привариваем к петлям, которые, в свою очередь, надо закрепить на бочке, чтобы получился открываемый люк. Фиксатор крышки можно сделать на свое усмотрение, вплоть до прикрепления обычного дверного крючка. Основная задача крышки – предотвратить выпадение смеси под ее собственным весом, поэтому крепить надо все прочно.

ШАГ 1: свариваем рамку. Берем швеллер 60 мм длиной 1 метр и привариваем с одной стороны швеллер длинной 50 см – одна опорная нога готова. Аналогично свариваем и другую опору.

ШАГ 2: увариваем втулки. Толстостенную трубу длинной 20 см надо приварить к другому краю швеллера. В нее будет заходить металлическая ось.

ШАГ 3: вставляем ось во втулки, привариваем с обеих концов толстые металлический шайбы – они будут стопорными кольцами, чтобы вал никуда не сбежал в процессе приготовления бетона. Ручная бетономешалка своими руками уже стоит на штативе и легко прокручивается по оси, осталось сделать для нее привод.

ШАГ 4: привариваем руль (либо его аналог). К одному краю оси необходимо приварить металлический руль или колеса, без разницы. Главное – большой диаметр круга, чтобы удобно было прокручивать полную бетономешалку.

Электрический привод для бетономешалки будет стоять намного дороже, поэтому нет смысла тратить много денег. Такого аппарата должно полностью хватить для нужд обычного строительства в частном доме или на даче. Ручная бетономешалка из бочки практически не имеет срока пригодности, поскольку изнашиваемые части сделаны из толстого металла, а втулки (при условии правильного использования) будут истираться 5-7 лет.

Ручной миксер

Более производительный и специализированный инструмент – бетонный ручной строительный миксер.

Особенности оборудования

Он отчасти схож с предыдущим вариантом, но все же имеется ряд существенных отличий:

• более мощный электродвигатель;
• компоновка оборудования и конструктивное исполнение, выдерживающее длительные нагрузки;
• комплектация скобами-ограничителями, позволяющими выполнять упор на дно или стенки растворной емкости и не держать инструмент в руках.

Облегчает работу наличие у большинства моделей фиксатора кнопки пуска. Эта функция позволяет отказаться от постоянного удержания кнопки пуска и дает возможность держать инструмент двумя руками за боковые ручки, при необходимости легко корректируя его положение.

Насадки

Перемешивание смеси выполняется с помощью шнековой насадки. Она может иметь самую разную форму:

• плоские лопатки;
• спиральные лопатки, обеспечивающие перемешивание раствора в направлении вверх или вниз (в зависимости от направления);
• комбинированные насадки.

Техника работы

Приемы работы абсолютно аналогичны предыдущему случаю:

• компоненты смеси в необходимых весовых пропорциях загружаются в растворную емкость;
• добавляется требуемое количество воды;
• включенный миксер перемешивает смесь и доводит ее до нужного состояния.

В маломощных моделях миксеров для бетона растворная емкость имеет, как правило, достаточно малые объемы. Готовый раствор может выгружаться как ручным, так и механизированным способом. При большой производительности в агрегатах, способных одновременно обработать до 10 мешков смеси, выгрузка осуществляется только механизированным способом.

Как продлить срок службы бетономешалки

• венец нужно обязательно очищать от раствора, для этого можно использовать смоченную в воде щетку;
• место, где зацепляются венец и ведущая шестерня, смазывать нельзя. Ход все равно не станет более плавным, зато будут налипать пыль и мусор в процессе работы;
• также нужно позаботиться о том, чтобы на бетономешалку не оказывалось никаких лишних механических воздействий. Даже самый крепкий корпус плохо перенесет, если его регулярно будут бить или ронять.

Таким образом, любой купленный вами бетоносмеситель прослужит гораздо дольше, а его работа будет намного качественнее.
