Как подключить датчик движения для освещения?

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

Последовательность действий по установке следующая:

  1. Отключают напряжение в электросети.
  2. Снимают защитную пластиковую крышку (рис. 1).
  3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
  4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
  5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Для обеспечения корректной работы на корпусе устройства имеется 3 потенциометра для точной настройки параметров.

Регулятор «Time» отвечает за продолжительность действия приборов освещения после срабатывания сенсора. Отрегулировать этот параметр можно в диапазоне от 1 до 600 секунд. Путем вращения потенциометра в одну или другую сторону устанавливают необходимое время. При проведении настройки нужно помнить, что отсчет времени начинается сначала после каждой фиксации перемещения в зоне действия датчика.

Регулировка параметра «Lux» необходима для обеспечения корректной работы сенсора днем. Уменьшение порога срабатывания дает возможность его включения при меньшей освещенности. В помещении этот параметр зависит от количества окон и их расположения. В этом случае настроить датчик нужно так, чтобы свет включался при минимальном освещении. Этот параметр придется менять в зависимости от времени года.

Настройка чувствительности «Sens» отвечает за срабатывание сенсора в зависимости от величины объекта и его удаленности: датчик должен реагировать на человека, а не на животных и птиц. Чувствительность определяют опытным путем. ДД должен сработать при нахождении человека на границе охранной области.

Для корректной работы и достижения необходимой чувствительности нужно выставить приемный экран в оптимальное положение. Правильно отрегулированное устройство гарантированно отследит передвижение в контролируемой зоне и включит освещение.

Чему уделить внимание перед покупкой

Датчики данного типа имеют определенные качества, на показатели которых необходимо обратить внимание еще в магазине. Основным критерием, определяющим качество устройства, является его защищенность от попадания влаги, обозначаемая буквами IP

Существует несколько основных видов устройства по защищенности:

  1. IP44 — предназначен для размещения устройства в дома. При желании его можно установить и на улице, но под навесом или козырьком.
  2. IP65 — можно смело размещать на улице под открытым небом. Он обладает повышенной пыле- и влагозащитой. Однако, стоить он будет значительно дороже обычного.

Вторая важная характеристика, которую имеет каждый датчик — температура эксплуатации. Работать стандартные ИК-сенсоры могут при температуре до −20 ºС. В сильные заморозки они начинают глючить и выходить из строя, поэтому не подойдут для уличного использования.

Определяемся с подходящей схемой установки датчика движения

Монтажная схема устройства представлена тремя проводами и соединительной колодкой. Они располагаются под верхней крышкой. На внутреннюю часть нанесена схема подключения ДД к нагрузке. Внутренний монтаж выполнен проводами, обозначенными:

  • L – фаза;
  • N – ноль;
  • А – нагрузка (управляющая фаза).

Одного датчика

Схема нанесена на крышку устройства или имеется в инструкции. Питание ДД осуществляется от домовой сети 220 В переменного тока. Чаще всего для монтажа используют соединительную коробку. Нагрузка должна подключаться между проводами A и N. Фазный и нулевой провод от источника питания соединяются с аналогичными проводниками датчика.

Схема подключения для одного ДД предполагает использование нескольких нагрузок, работающих одновременно. Например, освещение и вентилятор или освещение и сирена. Однако их суммарная мощность не должна превышать 1 кВт.

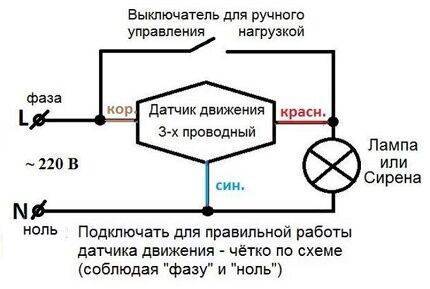

С выключателем

При необходимости работы светильника длительное время независимо от сигналов датчика в цепь нагрузки подключают выключатель. В некоторых случаях выключатель устанавливают на линии питания ДД. Такое подключение выключателя с датчиком дает возможность полностью его обесточить. Установив двухклавишное устройство, можно управлять освещением с выведенным из работы сенсором.

Нескольких датчиков

Схема включения освещения с несколькими ДД применяется в помещениях сложной конфигурации или при необходимости включения уличных светильников при наличии на подворье несколько строений. В этом случае все датчики подключаются параллельно на одну линию нагрузки. При этом питание устройств должно быть независимым.

В системах сигнализации в офисах ДД подключаются последовательно, но сенсоры имеют нормально замкнутые контакты реле в дежурном режиме. При срабатывании 1 датчика они размыкаются и сигнал по шлейфу поступает на пульт сигнализации.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

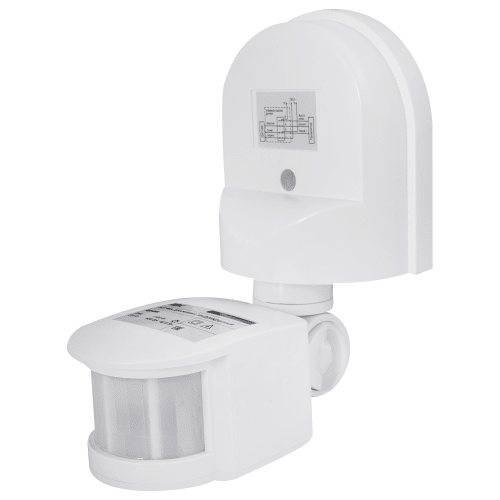

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Типы датчиков

Современный рынок предлагает приобрести три основных типа детекторов:

  1. Инфракрасные. Срабатывают на теплые объекты, перемещающиеся в поле зрения.
  2. Колебательные или микроволновые. Испускают высокочастотные волны, действует по принципу эхолота в охранных системах. Что касается самого принципа действия, тут все
  3. Ультразвуковые. Реагируют на звук шагов, хлопки и пр.

Датчик движения для квартиры можно устанавливать на стене или потолке

Если вы хотите обустроить эффективное освещение на улице, то рекомендуем вам использовать колебательные датчики — у них будет меньше ложных срабатываний. Они реагируют на перемещение крупных объектов, поэтому птицы и даже собаки не приведут к их включению. Инфракрасные и ультразвуковые обычно используются внутри помещений и в качестве сигнализации. Они срабатывают на объект, устройство замыкает цепь и происходит необходимое действие (включение лампы или срабатывание блока сигнализации). По способу установки устройства бывают:

  1. Многофункциональные. Состоят из датчика движения, соединенного с устройством, определяющим уровень освещения. Позволяют включать освещение только тогда, когда на улице или в помещении становится достаточно темно. Подобный датчик освещенности и движения хорошо подходит для бытового использования.
  2. Комнатные. Позволяют не только включать свет, но и проводить мониторинг помещения (к примеру, при срабатывании включается сигнализация).
  3. Датчики освещенности (используются на улице для определения времени, в которое должен срабатывать прибор).
  4. Накладные. Аккуратно крепятся на стене, не занимая много места и не портя внешний вид строения.
  5. Потолочные. Подходят для установки на гипсокартонные или натяжные потолки с соответствующей фурнитурой.
  6. Врезные. Утапливаются в поверхность, обычно устанавливаются в квартирах или в офисах.

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Установка датчика движения

Датчик движения со снятой крышкой корпуса

Для начала определяют способ подводки дополнительного кабеля к выключателю (наружный, внутренний). Перед непосредственным подключением снимают внешнюю крышку корпуса – в месте расположения защелки поддевают панель шлицевой отверткой. Завести провод в устройство можно двумя путями:

  • сзади – вариант подходит для электропроводки, уложенной внутрь стены;
  • сбоку – подходит для внешней электрической сети.

Временную заглушку удаляют. Приступают к подсоединению проводов. Микроконтакты разделяют буквенными обозначениями. Обычно используют символы L, N и L1 – зависит от производителя и конфигурации индикатора.

Следующий этап – закрепление датчика на потолке. Способ фиксации выбирается исходя из материала поверхности и детектора. В большинстве случаев на задней части корпуса есть специальные отверстия.

Общие советы по монтажу:

Не рекомендуется соединять датчики движения с энергосберегающими лампочками

Срок эксплуатации последних при таком дополнении значительно сокращается.
Важно исключить из поля «зрения» детектора деревья, кустарники. Они могут излучать небольшое количество тепла, которого будет достаточно для активации работы индикатора;
Луч датчика следует поворачивать в ту сторону, где начинается движение: на входную дверь, ворота.

Настройка датчика

Нужно настроить датчик до необходимого уровня чувствительности с помощью сервисных значений потенциометров. В классических устройствах три поворотных рычага:

  • период задержки (Time);
  • чувствительность (Meter);
  • яркость (Lux).

Задержка на отключение показывает время, через которое лампа отключится, если отсутствует движение в комнате. Уровень яркости – сила света при включении в полной темноте – необходимо отрегулировать, чтобы не слепило глаза. Сначала выставляют на минимум, при эксплуатации – до нужного уровня комфорта, как и показатель чувствительности.

Последний шаг установки – тестирование работы. Для этого используют режим Test индикатора Time.

Примерно минуту после подключения тока устройство будет проводить инициацию и активироваться. Проверка работоспособности механизма может проводиться без подключения осветительных приборов – ориентироваться можно по небольшому светодиоду на корпусе.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны — звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке. Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

На такое излучение часто реагируют животные, человек почувствовать воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Разновидности датчиков движения

Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:

  • Охрана. В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию.
  • Видеорегистрация. Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта.
  • Освещение. Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп.
  • Климатические системы. Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.

Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. По своему устройству датчики могут состоять из двух отдельно работающих компонентов – активной и пассивной части. Активная испускает лучи в пространство, а пассивная принимает и анализирует их отражение. Обычно они устанавливаются друг напротив друга, чтобы испускаемый луч беспрепятственно доходил до приёмника. При попадании между ними движущегося объекта, луч прерывается, и происходит срабатывание детектора.

Другой вариант датчика движения – комбинированный, в корпусе которого одновременно располагается и излучатель, и приёмник-анализатор. Статичные предметы отражают излучённые волны в неизменном порядке, а при появлении в поле зрения датчика передвигающегося объекта, отражения становятся хаотичными. Это сразу же фиксируется датчиком, и он отдаёт команду на сработку сигнализации или включение освещения.

По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства фиксации движения бывают:

  • Проводные. Информация от них поступает по отдельно подведённой линии проводов.
  • Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.

В работе устройства могут использоваться различные типы волн. По этому показателю все сенсоры фиксации движения разделяются на несколько типов:

  • Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
  • Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
  • Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
  • Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
  • Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.

Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.

Внешняя поверхность их состоит из множества отдельных линз, фокусирующих ИК-излучение из окружающего пространства на принимающий элемент, установленный внутри прибора. Каждая из линз имеет свою зону ответственности, и когда там появляется движение, уровень ИК-излучения растёт. Это позволяет анализатору определять, в какой части отслеживаемой прибором зоны появился человек.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

  • буквой L обозначается вывод, к которому подключается входящая фаза;
  • буквой N обозначается вывод, к которому подключают нулевой проводник;
  • L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ)

Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
