Расчет ширины ленточного фундамента

Расчет количества арматуры

Чтобы самостоятельно провести перерасчет арматурного каркаса ленточного фундамента вы можете воспользоваться 2-мя несложными методами, о которых речь пойдет ниже.

Квалифицированно — при помощи онлайн-калькулятора

Современные Интернет-ресурсы обеспечивают более широкий и точный спектр проектно-вычислительных услуг. В частности, программа онлайн калькулятора предлагает рассчитать арматуру на ленточный фундамент быстро, достоверно, с наибольшей точностью. Пользователям предложен очень простой и интуитивно понятный интерфейс.

Сервис в течение нескольких секунд предоставляет развернутую детальную информацию как по металлопрокату, так и по количеству бетонного раствора, который понадобиться для заливки основания и досок для опалубки. В результате автоматизированного расчета вы получаете и дополнительные данные:

• Длину готового каркаса, как снаружи, так с учетом и внутренних перегородок.

• Размеры фундамента и силу оказываемых нагрузок на грунт.

• Параметры боковых поверхностей ленты с полной информацией по её теплоизоляции для утепления со всех сторон.

• Минимально допустимый диаметр и схему расположения рядов металла, в зависимости от величины поперечного сечения.

• Количество хомутов и оптимальный шаг крепежа, который не допустит сдвигов в конструкции.

• Оптимальные размеры проволочной обвязки и способ изготовления узлов на вставках и отрезках арматуры.

В результате программа вычислит и предложит распечатать всю информацию, включая общую длину и вес необходимого металлопроката.

Формула для вычислений

Необходимое количество бетона должно соответствовать параметру опалубки. Поэтому чтобы произвести расчет кубатуры бетона для забивки фундамента необходимо знать геометрические размеры формы. Вооружившись рулеткой замеряем уже поставленную форму, и опираемся на нужные параметры:

Как показывает многолетняя строительная практика, опираясь в расчетах на уже готовую опалубку можно получить более точные вычисления, нежели руководствуясь сухими цифрами рабочих чертежей. К тому же производя повторные измерения можно выявить ошибки в монтаже формы для фундамента и вовремя их устранить.

В случае простых фигур формула расчета имеет следующий вид:

При выполнении подсчетов величины следует приводить в единую систему расчетов – см, м. В отношении бетона чаще всего используется параметр – м 3 , реже литры. При переводе единицы измерения между величинами используется пропорция: 1 м 3 бетона = 1000 л. При этом плотность состава не оказывает влияния на количественные показатели. Смесь уплотненная, например, вибрацией, по своей кубатуре соответствует литражу, как и изготовленные по обычным технологиям материалы для бетонирования.

В случае строительства фундамента сложной конфигурации объект условно расчленяется на простые фигуры – параллелепипеды или иные простые элементы (круги, цилиндры и т.д.). Производится расчет для каждого элемента по отдельности, полученные значения суммируются.

Расчёт бетонной смеси для заливки

Чтобы узнать, сколько потребуется бетонной смеси для заливки фундамента, удобно пользоваться сайтами предоставляющими услугу онлайн-расчётов строительных материалов. Довольно часто, производя такие вычисления, под рукой нет ни интернета, ни обычного калькулятора. В этом случае поможет приведённая ниже инструкция по подсчёту объёма разных типов фундамента.

Для произведения точных расчётов потребуется вспомнить курс геометрии 8 класса, в котором нам понадобятся знания по вычислению объёма куба и цилиндра.

Ленточный

Такой фундамент имеет вид бетонной ленты в форме удлинённого параллелепипеда, армированную металлической или пластиковой конструкцией (обычно это арматурные прутья).

Его высота зависит от глубины промерзания и свойств грунта

Для расчёта ленточного основания необходимо воспользоваться формулой нахождения объёма куба, которая имеет такой вид: V=h·h·h или V=h³, где h — это параметры высоты, ширины и длины куба (параллелепипеда).

Допустим, что высота ленточного фундамента будет равна 160 см, ширина — 40 см, а длина 12х9 м. Сначала будет рассчитан объём двух длинных лент (по 12 м). Вычисления удобней производить в метрах, поэтому на примере эти величины будут иметь следующий вид: 1,6·0,4·12=7,68 м³. Для обеих сторон необходимо удвоить это значение: 7,68·2=15,35 м³.

Теперь нужно рассчитать объём двух лент длиной по 9 м. Следует учесть, что из длины каждой ленты такого размера, необходимо вычесть по два значения ширины фундамента: 9–0,4·2=8,2 м.

Подставим значения:

1. 1,6·0,4·8,2=1,968 м³ — это объём бетона для одной ленты размером 8,2 м. Для двух таких лент: 1,968·2=39 м³.
2. Теперь нужно сложить значения объёмов четырёх лент фундамента: 15,35+3,936=19,286 м³. Следует учесть, что это значение только для ленты квадратной формы, без ответвлений.

Столбчатый

Столбчатый фундамент представляет собой систему опор, располагаемых под конструкциями в местах с наибольшей нагрузкой. Форма опор (столбов) обычно изготавливается в виде параллелепипедов или цилиндров с расширением в основании. Для укрепления столбчатый фундамент из бетона армируют металлическими и пластиковыми прутьями.

вариант с квадратными столбами

Расчёт количества бетона для этого фундамента производится по тому же принципу, что и предыдущий вариант. Если опорный столб фундамента имеет форму цилиндра, то для расчёта необходимо применить соответствующую формулу: V=π·R²·h, где π – это математическая константа, равная 3,14, выражающая отношение длины окружности к её диаметру; R — радиус окружности цилиндра, h — его высота.

Допустим, что по периметру основания дома расположено 24 столба, расстояние между которыми составляет 1,5 м. Каждый столб цилиндрической формы, высотой 160 см, диаметром 30 см.

Сделаем расчёт по указанной формуле:

1. Находим радиус окружности цилиндра в квадрате: 0,3:2=0,15·0,15=0,0225.
2. Подставим значения по формуле: 3,14·0,0225·1,6=0,11304 округлим до 0,113 м³ — это объём бетона, необходимый для заливки одного столба.
3. Чтобы получить общий объём бетонной смеси для всех столбов, необходимо полученное значение умножить на их количество: 0,113·24=2,712 м³.

Плиточный

Такое основание представляет собой бетонную армированную плиту. Вычисления объёма для этого фундамента производятся по формуле нахождения объёма куба.

Допустим, что плиточное основание имеет параметры 12х9х0,4 м. Сделаем расчёт: 12·9·0,4=43,2 м³.

Ширина сборной ленты

Другое дело фундаменты, для изготовления которых используются железобетонные фундаментные плиты и блоки. Поскольку это элементы заводского изготовления, их размеры точно заданы и контролируются на производстве. Так, для изготовления сборного основания используются следующие конструктивные элементы:

• фундаментные железобетонные плиты (ФЛ);
• полнотелые фундаментные блоки (ФБС) и такие же блоки с пазом (ФБВ);
• пустотелые блоки (ФБП).

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий. При этом, поскольку монтаж несущего основания будет вестись, начиная с фундаментной плиты (ФЛ), основополагающим элементом при определении ширины фундамента будут заводские железобетонные плиты.

Классификация плит по несущей способности

Сборные ленточные основания применяются в следующем случае:

1. В домах с подвальными помещениями.
2. Для зданий со стенами из материалов высокой плотности (более 1000 кг/см³). Как правило, это кирпич, камень и бетон.
3. Если в доме используются тяжёлые перекрытия из ж/б плит.
4. На участках с неоднородным грунтом, где велика вероятность осадки.

Нижняя поверхность сборного фундамента – это плиты ФЛ, с помощью которых нагрузка от всего здания равномерно передаётся на грунт. Отсюда становится понятно, что размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом.

В связи с этим все плиты ФЛ делятся на 4 группы по несущей способности:

1. Элементы шириной 60 см подходят для стен толщиной не меньше 160-300 мм. Несущая способность таких элементов составляет от 0,15 до 0,6 МПа.
2. Ж/б плиты шириной 800 мм можно использовать в качестве основания для стен толщиной не меньше 300-500 мм. Такие изделия имеют несущую способность от 0,25 до 0,6 МПа.
3. Элементы шириной 1000 мм применяются для стен толщиной не менее 160-300 мм. Предельно допустимое давление на такое основание составляет 0,15-0,5 МПа.
4. Что касается плит ФЛ шириной 120-320 см, то на них можно установить стену толщиной не менее 160 мм. Допускаемое давление на такое основание составляет 0,15-0,45 МПа.

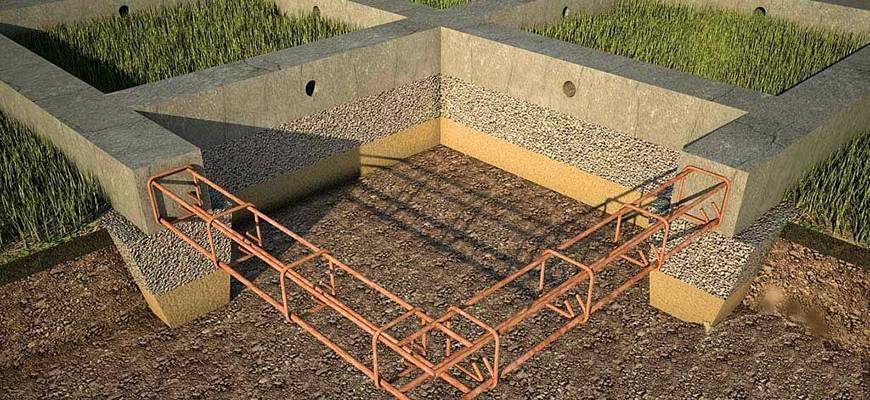

Армирование

Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности. При этом особенности использования армирования зависят от геометрических размеров изделий. На заводах используются два вида армирования:

• Для плит ФЛ шириной от 600 до 1600 мм применяется армирование при помощи сварной стальной сетки.
• Для плит шириной от 200 до 320 см используют блочное армирование из двух стальных сварных сеток.

Помимо армирования для облегчения транспортировки плит они укомплектовываются монтажными петлями. При этом нормативное усилие и подбор стали для каждой скобы выполняется согласно стандартам безопасности.

Маркировка плит ФЛ

Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов. Из маркировки можно узнать ширину и другие необходимые параметры для выбора. Так, обозначение плит ФЛ содержит буквы и цифры, которые разделяются знаками тире и точками.

Расшифровку маркировки рассмотрим на примере плиты с обозначением ФЛ 20.8 – 3 – П, где:

• ФЛ – наименование конструкции из железобетона;
• 8 – округлённые показатели длины и ширины, то есть длина плиты 2 м, а ширина 80 см;
• 3 – эта группа по несущей способности;
• П – дополнительные конструктивные характеристики, где Н – нормальная плита, П – плита с пониженной проницаемостью, О – изделие с очень низкой проницаемостью.

Плитный фундамент

Плитные фундаменты применяют при слабых грунтах, а также при высоком уровне грунтовых вод. Они представляют собой сплошную монолитную плиту, которую усиливают железобетонным каркасом. Используя плитные фундаменты, можно значительно уменьшить просадку грунта. Для его обустройства используется армированная железобетонная плита, которая укладывается на грунт на определенную глубину. При изготовлении плита армируется металлическими прутьями с диаметром от 12 до 25мм, а ее толщина находится в пределах от 30 до 100 см. Фундаментная плита может изготавливаться только в монолитном виде с использованием бетон класса В15-В25.

Перед укладкой плиты в предварительно вырытой траншее выравнивают подстилающий грунт, используя для этого малопрочный бетон класса В7.5 или песок.

Основное достоинство плитного фундамента заключается в том, что он равномерно перераспределяет нагрузки по всей площади, воспринимая при этом как горизонтальные, так и вертикальные деформации.

Плитные фундаменты рекомендуется применять на слабых грунтах, к примеру:

• Водонасыщенных песках;
• Плывунах;
• Насыпных грунтах.

На данном типе фундаментов допускается возводить 2-3 этажные здания с нагрузкой под фундаментной подошвой от 20-25 т/кв.м. В случае если возводимые дома имеют сложную форму или большую длину применяются специальные деформационные швы, которые позволяют разрезать плиту на куски требуемого размера.

Плитный фундамент отличается высокой надежностью и прочностью. Устанавливаемая в грунте плита работает как единое целое, при эксплуатации ее несущая способность остается постоянной, а в случае проседания грунта исключено возникновение каких-либо трещин. Плитный фундамент отличается высокой стоимостью, которая обусловлена повышенным расходом материалов и трудоемкостью процесса обустройства.

Ленточный фундамент

Свайный фундамент

Столбчатый фундамент

Стаканный фундамент

Плитный фундамент

Материал фундаментов

Для фундаментов могут использоваться естественные и искусственные материалы. К первым относят дерево и бутовый камень, к последним – кирпич, бутобетон, бетон, железобетон. Сегодня чаще всего применяют железобетонные и бетонные виды фундаментов при строительстве жилых, промышленных и общественных зданий.

Глубина заложения

В каждом конкретном случае глубину заложения следует рассчитывать с учетом глубины промерзания почвы, ее типа, уровня грунтовых вод, а также нагрузки от здания. Выделяют заглубленные и мелкозаглубленные фундаменты. Фундаменты глубокого заложения имеют глубину больше глубины промерзания грунта.

Также фундаменты подразделяются по способу устройства (сборные и монолитные), характеру работы (жесткие и гибкие) и форме (к примеру, с поперечным сечением в виде трапеции или прямоугольника).

Порядок вычисления характеристик ленты

Пример расчета для одноэтажного коттеджа 10 х 10 м с единственной перегородкой, высотой потолков 3 м выглядит следующим образом:

Схема ленточного фундамента.

• площадь S = (10 м х 4 шт) х 3 м + 10 м х 3 м = 150 м2. Ленточный фундамент в случае использования кирпичной кладки в полкирпича будет испытывать нагрузку.
• 0,75 т/м2 х 150 м2 = 112,5 т. При площади дома в 100 квадратов, с перекрытием чердака из досок по балкам, цоколя ж/б плитой добавится нагрузка.
• 100 м2 х 150 кг/м2 + 100 х 500 = 65 т. Расчет ленточного фундамента будет неполным без учета кровли, вес которой складывается из материалов стропил, самой кровли. Причем крыша опирается на стены под некоторым углом, поэтому ее площадь больше площади этажа, 120 квадратов при углах наклона скатов 30˚. В данном случае для стропильной системы потребуются:

• брус 15 х 10 см – 10 шт;
• доска 20 х 5 см – 32 шт.

Нагрузка от стропильной системы составит:

При использовании легкого ондулина добавляется еще 0,6 т.

Для расчета снеговой нагрузки используются таблицы СНиП, в которых приведены данные по регионам строительства. Для Краснодара это 120 кг на квадрат, поэтому итоговый результат будет равен:

Схема монтажа фундамента.

Аналогично вычисляется снеговая нагрузка, для этого также потребуются нормативы СНиП. В данном случае для расчета потребуется площадь фасадов:

Нагрузка от мебели в примере составит 100 м2 х 195 кг/м2 = 19,5 т.

Полный вес дома составил 227,91 т, ленточный фундамент передает нагрузки на почвы с разным сопротивлением грунта, значения которых сведены в таблицы СНиП. Например, для крупного песка это 5 единиц, для гравия с пылевато-глинистым наполнителем – 4 единицы, щебня с песком – 6 единиц. Несущая способность почвы должна быть больше полного веса дома, умноженного на коэффициент 1,3 (в нашем случае – 296,28 т). Исходя из полученных значений расчетного сопротивления, полного веса дома, можно скорректировать ширину фундамента:

Значение округляется в большую сторону до 60 см. Следует помнить, что ширина ленты всегда больше толщины кладки. Ширина стен зависит от характеристик материала, так как ни один из них не обладает универсальными качествами. Стены должны быть:

• • • прочными – для опирания тяжелых стропильных систем, кровли, перекрытий;
    • теплыми – конструкционные материалы обладают высокой теплопроводностью, поэтому требуют дополнительной теплоизоляции;
    • красивыми – фасады должны обладать художественной ценностью.

Поэтому на практике используют композитные стены (наружная облицовка, теплоизолятор, кирпич либо дерево для опирания стропил, пароизоляция, внутренняя отделка), что позволяет снизить толщину стены, фундамента, соответственно.

Глубина траншей для ленточного фундамента может браться из нормативов СНиП:

• • • 45-90 см – на суглинках, супесях, песках;
    • 0,75-1 м – на глине;
    • 0,45 м – на камне.

Самыми опасными для ленточного фундамента являются силы пучения, возникающие при расширении насыщенных влагой глин. Поэтому чем выше уровень УГВ, больше в почве глины, глубже отметка промерзания, тем выше сдвигающие, разрывающие либо сжимающие усилия в нем возникают. На практике используют несколько технологий, снижающие силы пучения:

• • • утепление прилегающего периметра – теплоизоляция наклеивается на наружные стены ленты, изменяет направление на дне котлована, отходит от него по периметру на 1,5 м, сохраняя зимой тепло недр;
    • замена грунта – пучинистые глины внизу ленты заменяют песком, щебнем, гравием либо их смесями, для чего траншея выкапывается глубже проектной отметки на 0,35 м;
    • сваи – в ответственных местах лента опирается на сваи, заглубленные ниже уровня промерзания.

Вычисление количества арматуры и проволоки.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

Высота цоколя нижнего этажа

Чем выше планируется поставить цокольную облицовку, тем меньшую глубину вворачивания следует планировать – при равной длине сваи. Высота цоколя определяется несколькими факторами – особенностями конструкции здания, требованиями к его утеплению, дизайном дома и тому подобное. Так, здание с высоким цоколем  смотрится более эстетично, чем с низким. Кроме того, высока роль и снежного покрова – чем выше цоколь, тем меньше будет пагубное влияние на фундамент при его таянии. Рекомендуется устанавливать цоколь на высоту порядка 50 см. Это тоже надо учитывать при вкручивании сваи на определенную глубину.

Простые вычисления для ленточного основания

Как видно из приведенной выше таблицы, для малозаглубленных легких оснований под небольшие постройки, как жилые, так и хозяйственные, заборы и дорожки лучше всего использовать бетон с минимальным классом М200. Относится сюда и ленточный фундамент, для которого объем заливки рассчитать проще всего, поскольку его протяженность равна периметру постройки.

Толщина основания будет равна глубине канавы, сложенной с высотой опалубки, а ширина определяется ситуацией. К примеру, для забора она должна быть меньше, чем для дома. Таким образом, получаем следующий расчет фундамента V = Phb, где V – объем, P – периметр, h – высота, а b – ширина планируемой заливки

При подготовке раствора для ленточного фундамента важно помнить, что, согласно СНиП , самое крупное зерно щебня не должно превышать 2/3 расстояния между прутьями арматуры, уложенной вдоль основания

Кроме того, наибольшая фракция наполнителя не должна быть больше 0.2 от ширины или глубины заливки. Под ленточный фундамент небольшого загородного строения допускается использовать очень мелкий песок, с размерами частиц до миллиметра, но их объем не должен превышать 20 % на каждый кубометр. Частицы менее не должны содержаться в количестве больше 3 % от массы наполнителя. Все это нужно учесть перед тем, как рассчитать онлайн или вручную цемент на ленточный фундамент.

Калькулятор фундамента

А что со снеговой нагрузкой?

Снеговая нагрузка передается на фундамент через кровлю и стены, поэтому нагружены оказываются те же стороны фундамента, что и при расчете крыши. Вычисляется площадь снежного покрова, равная площади крыши. Полученное значение делят на площадь нагруженных сторон фундамента и умножают на удельную снеговую нагрузку, определенную по карте.

Таблица — расчет снеговой нагрузки на фундамент

1. Длина ската для крыши с уклоном в 25 градусов равна (8/2)/cos25° = 4,4 м.
2. Площадь крыши равна длине конька умноженной на длину ската (4,4·10)·2=88 м2.
3. Снеговая нагрузка для Подмосковья по карте равна 126 кг/м2. Умножаем ее на площадь крыши и делим на площадь нагруженной части фундамента 88·126/8=1386 кг/м2.

Климатические особенности большинства регионов требуют учитывать сезонные нагрузки от атмосферных осадков в осенне-зимний период. Значения таких нагрузок по регионам приведены в таблице.

• 1 (цифра нагрузок соответствует указанной в таблице), если угол наклона находится в диапазоне от нуля до 25°;
• 0 (без учета снеговой массы), если угол наклона равен 60° или больше.

Рассчитывается снеговая нагрузка следующим образом: находите свой регион, узнаете среднюю величину нагрузки, приходящейся на квадратный метр крыши, и определяете коэффициент. Затем умножаете на эти показатели общую площадь спроектированной кровли.

Например, региональная снеговая нагрузка –  180 кг/м2; площадь условной кровли – 65 м2; угол наклона ската — 30°, поэтому применяем коэффициент 0,82.

65 м2 х 180 кг/м2 х 0,82 = 9594 кг.

Плюсуем полученный результат к общей массе здания и полезной нагрузке.

Расчёт по геологическим и климатическим данным

На какую глубину опустить фундамент, зависит в первую очередь от особенностей грунта и его поведения при подъёме грунтовых вод и зимнем промерзании. А это связано с климатическими показателями в регионе строительства, поэтому все эти факторы нужно учитывать в связке друг с другом.

Тип грунта

По правилам перед тем как рассчитать глубину фундамента, следует провести геолого-геодезические изыскания и определить тип грунта на участке застройки. На практике часто поступают проще, и получают уже готовые данные в местном архитектурном бюро или расспрашивают хозяев соседних участков, уже построивших на них дома.

Плотные грунты, которые необходимо изучить, находятся под слоем плодородной почвы, не способной быть надёжной основой для фундамента.

Глины и суглинки.

Траншея в глинистом грунте Источник Такие грунты хорошо удерживают в себе воду, которая при замерзании расширяется и приводит к их неравномерному вспучиванию и выталкиванию фундамента вверх. Это всегда происходит при высоком стоянии грунтовых вод, которое может колебаться в зависимости от количества осадков. Поэтому подошва фундамента должна быть ниже этой отметки. Но даже если регион считается засушливым, а грунтовые воды залегают глубоко, основание на глинистых грунтах заглубляют не менее чем на 0,75-0,8 м.

Пески и супеси.

Песчаный грунт Источник Такие грунты, сложенные из частиц средней и крупной фракции, легко пропускают сквозь себя воду, не удерживая её и не вспучиваясь. Поэтому они служат надёжным основанием для фундамента, который при отсутствии большой нагрузки на него достаточно заглубить всего на полметра.

Если же грунт мелкопесчаный, пылеватый, при насыщении влагой он теряет устойчивость и «плывёт». Фундаменты в нем всегда заглубляют ниже отметки промерзания, величина которой зависит от климатических особенностей региона.

Песчано-пылеватый грунт – плохая база для фундамента Источник

Крупнообломочные грунты.

Крупнообломочный или хрящеватый грунт большей частью состоит из каменистых частиц (щебневых, галечниковых, гравийных). Они препятствуют его размыванию и вспучиванию из-за сжатия мёрзлой водой, что позволяет сильно не заглублять фундамент даже при высоком стоянии подземных вод.

Крупнообломочный щебенистый грунт Источник

Скалистые грунты.

Сложенное из прочных горных пород, такое основание является самым надёжным, так как оно не вспучивается, не проседает и не размывается. Строя загородный дом на таком грунте, не придётся думать, как определить глубину заложения фундамента – его можно ставить без заглубления, лишь удалив с участка рыхлый плодородный слой земли и выровняв его.

Скалистый грунт в разрезе Источник

Отметка грунтовых вод

Глубину нахождения подземных вод всегда учитывают при строительстве домов на глинистой или песчаной пылеватой почве, особенно если их уровень находится близко к поверхности. Не брать её в расчёт можно только в том случае, если отметка их залегания расположена ниже того уровня, до которого грунт промерзает зимой, на 2 и более метров.

Если же водный горизонт находится выше, то фундамент на пучинистых грунтах необходимо заглублять ниже отметки их промерзания.

Вода в траншее для фундамента Источник

Уровень промерзания

Как уже ясно из сказанного, грунт, промерзающий в зимние месяцы, ведёт себя по-разному в зависимости от того, насколько он насыщен водой и способен удерживать её в себе. Супеси, глины, суглинки и мелкопесчаные грунты относятся к водонасыщаемым, они выталкивают фундамент, если его подошва находится в промерзающем слое. Поэтому на таких грунтах её закладывают ниже этого уровня.

Правила устройства фундамента на промерзающих пучинистых грунтах Источник

Перед тем как рассчитать глубину заложения фундамента, необходимо узнать глубину промерзания почвы. Она зависит от географического положения точки строительства. Для её определения используют специально составленные изотермические карты, изолинии на которых проведены через крупные города.

Карта сезонного промерзания грунтов Источник

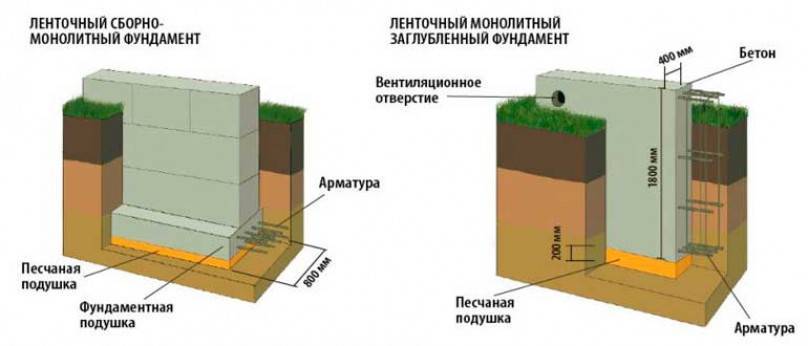

Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

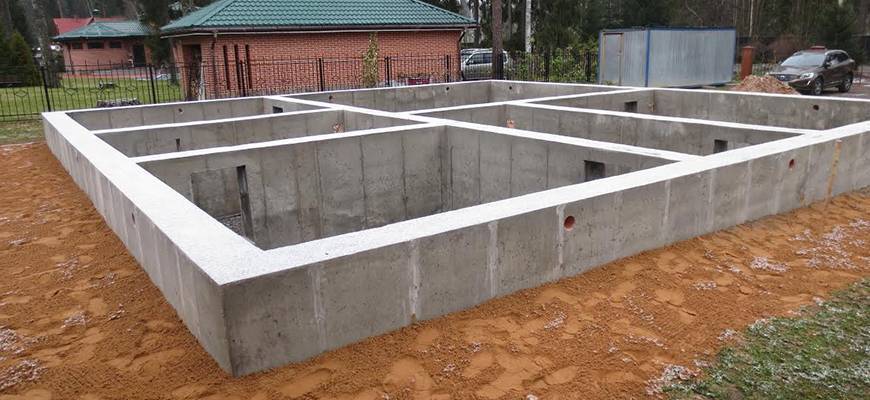

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

1. Простота возведения.
2. Надежность конструкции.
3. Высокая устойчивость к изгибающим нагрузкам.

Цельнолитой фундамент имеет надежную конструкцию.

Сборный

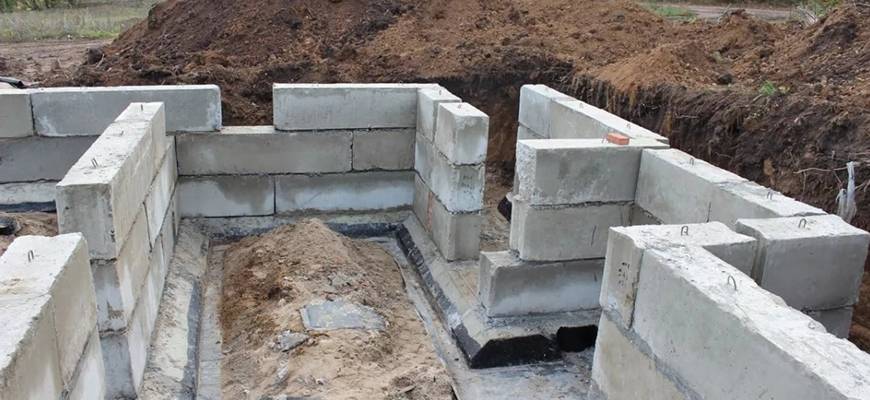

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

1. Несложные подготовительные работы.
2. Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
3. Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

Мелкозаглубленный

Его используют в строительстве домов каркасных, из бруса или бревен и при других легких постройках. Возведение фундамента проходит на минимальных глубинах, поэтому основание годится только для устойчивых грунтов (скальных пород, гравелистых песков, крупнообломочных оснований).

В процессе строительства внимание уделяется:

• фактору опирания (в пределах 500 мм от поверхности);
• обустройству гидроизоляции;

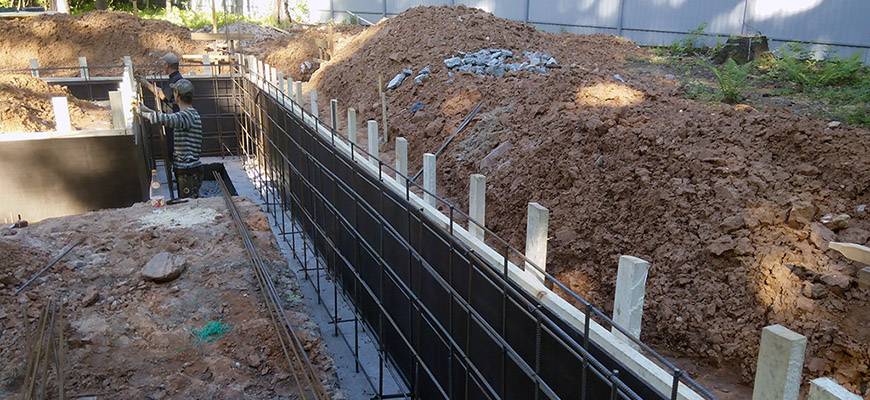

• армированию;
• укладке утеплителя.

Мелкозаглубленный фундамент используют в строительстве каркасных домов.

Качественная установка защитных слоев основания позволяет снизить воздействие пучения грунта. Незаглубленная конструкция требует хорошего дренажа для удаления воды, скапливающейся в песке.

Существенное достоинство мелкозаглубленного фундамента в том, что он не требует тяжелых земляных работ. Однако при таком основании отсутствуют подвальные помещения (в качестве компенсации на участке нередко возводят вспомогательные постройки, пристройки и пр.).

Глубокого залегания

Он относится к самым надежным основаниям, т.к. имеет наилучшую несущую способность. Монолитный бетонный блок подвергают армированию композитной или стальной арматурой, затем погружают в грунт.

Глубину заложения фундамента определяют в зависимости от:

• уровня расположения подземных вод;
• несущей способности почвы и чередования ее слоев;
• уровня промерзания поверхности;
• планируемой высоты подвальных помещений.

Фундамент глубокого залегания является надежным основанием.

Заглубленный фундамент применяют при строительстве многоэтажных домов либо для возведения построек из тяжелых материалов. Проведение работ требует немалых материальных и физических затрат, однако его можно использовать на сыпучих и других сложных грунтах. Этот тип основания практически не применяют для частного строительства.

Определение глубины заложения фундамента

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5 (8 5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

Поскольку длина фундамента нам уже известна (сумма длин несущих стен) –  необходимо вычислить еще два параметра:

1. Высоту (составляется из суммы показателей глубины заложения и высоты цоколя);
2. Ширину.

Принимаем условия, что при нашем климате почва на участке застройки промерзает на глубину порядка 1,4 м, а проектная высота цоколя равна 20-ти см. Согласно приведенным рекомендациям, фундамент заглубляется ниже уровня промерзания на 15 см.

Вычисляем общую высоту фундаментной ленты: 1,4 м 0,2 м 0,15 м = 1,75 м.

Далее рассчитываем ширину. Ширина зависит от материала для фундамента и расстояния между параллельными стенами здания. В таблице приводятся рекомендованные цифры.

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Таблица с указаниями выбора основания в зависимости от типа грунта

От показателей несущей способности грунта будет зависеть на какую глубину нужно погружать сваи и выкапывать траншею для опалубки и заливки ленты, учитывается расчетная глубина основания. Анализ структуры грунта можно сделать тремя способами:

1. Выкопать в разных местах размеченной территории под будущее здание или баню вертикальные углубления, и проанализировать структуру грунта.
2. Взять на анализ керн грунта на различной глубине способом глубокого бурения;
3. Обратиться в геологическую службу, а она предоставит приблизительную карту грунтов на данной территории с указанием уровня залегания грунтовых вод.

Большинство срезов покажет, что грунт на различной глубине не однороден. Сначала идет слой рыхлой плодородной почвы, которую необходимо полностью снять. Затем возможен суглинок или песок, на таком грунте строить фундамент лучше сразу на сваях. Возможен вариант каменистой почвы (содержащих в профиле значительное количество каменистых отдельностей более 5% от массы), которая идеальна для мелкозаглубленного ленточного фундамента.

Любой песчаный или глинистый сухой грунт, независимо от структуры, имеет несущую способность от 2 кг/см 2. Это исходная величина для первичного расчета будущей конструкции фундамента, а также глубины его залегания. Большинство бань и небольших деревенских дач строятся из древесины или кирпича. Грунт массу легкого здания хорошо выдерживает, и будет достаточно рассчитать необходимое количество строительных материалов. Но можно себя и подстраховать, увеличив ширину подошвы.

Геологическая разведка даст ответ на ключевой вопрос, на каком уровне находится граница промерзания почвы. Ниже этого уровня грунт уже максимально уплотнен, поэтому он способен выдерживать огромные нагрузки. Оптимальное решение – это начать строить подошву фундамента уже ниже границы промерзания. Грунт, расположенный выше уровня промерзания, насыщен влагой, поэтому в зимний период увеличивается в размерах. В результате, возникает деформация строительных конструкций и любое здание, даже баня, со временем просто разрушится.
