Как спроектировать систему вентиляции в частном доме?

Требования к вентиляции нормы расхода воздуха

Перед тем, как создавать вентиляционную схему своими руками в стене, стоит изучить ряд норм, которым она должна соответствовать. Неправильное подключение может привести к тому, что воздух будет просто циркулировать не в ту сторону. Разобравшись, какие бывают проекты, будет немного проще подобрать кратность воздухообмена и нормализовать потенциальные расходы поступающего воздуха. Если потенциальный пользователь системы не знает, как нужно правильно проектировать и строить вентиляцию, то он всегда может довериться специалистам.

Требования к вентиляции, прописанные в СНиПах:

• система должна подавать воздух не менее 30 м3 в час, если помещение не превышает 20 м2 на одного человека;
• в технической комнате должно быть не меньше 1 объема в 5 часов воздуха для нормального функционала;
• нельзя ограничивать подачу воздуха в помещение, в котором постоянно находятся люди;
• на кухне кислород должен обновляться по 50 м3 в час;
• в ванной показатель не может быть менее 20 м3 в час.

Стоит отметить, что под кратностью воздухообмена обычно понимают отношение объема помещения к поступающему к нему в течение одного часа воздуху. Этот параметр показывает, как за конкретный период времени циркулирует обновленный воздух и нужно ли устанавливать в помещении дополнительное оборудование, чтобы улучшить этот процесс. Разобравшись, как сделать систему вентиляции своими руками, можно приступать к работе.

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

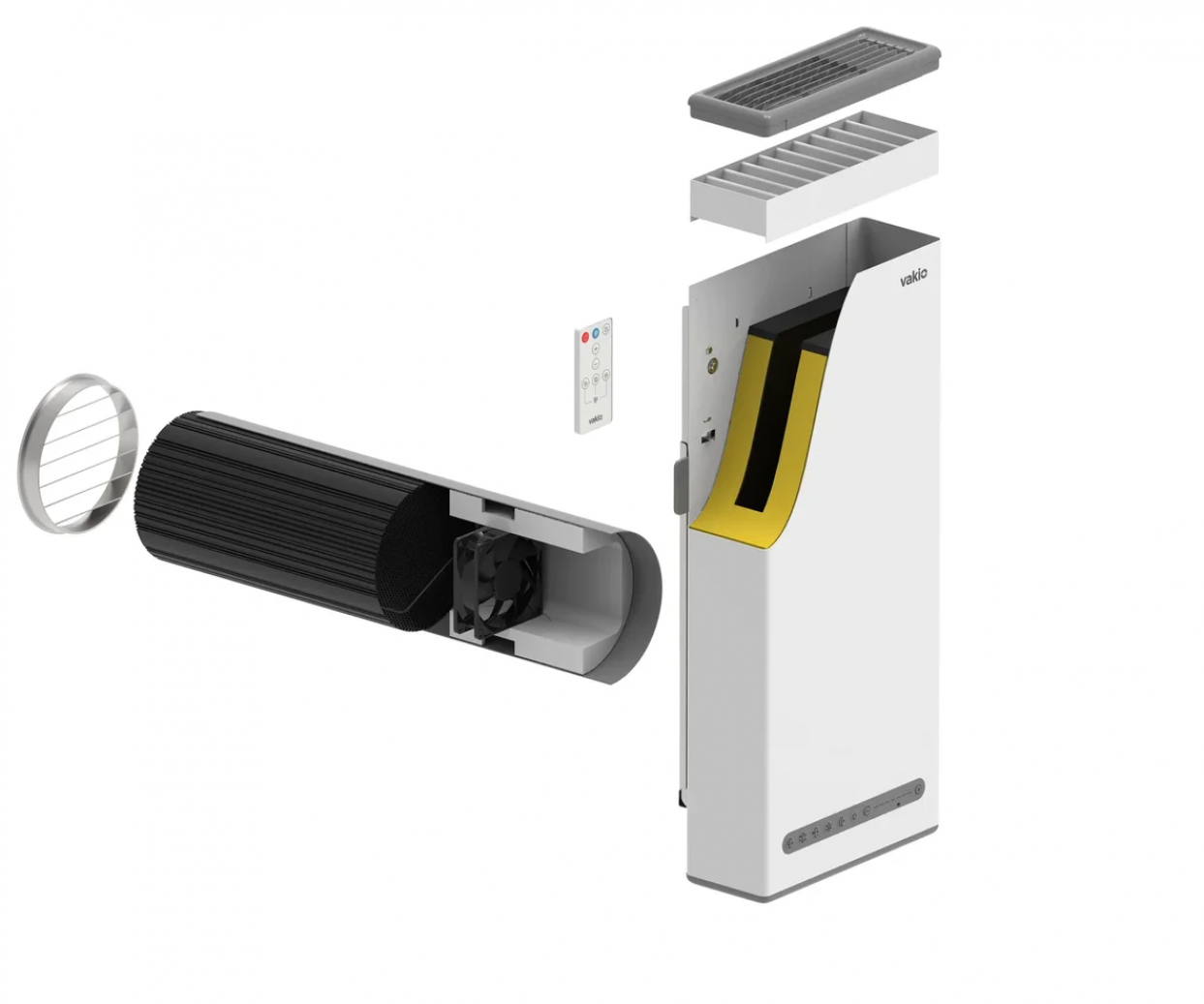

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

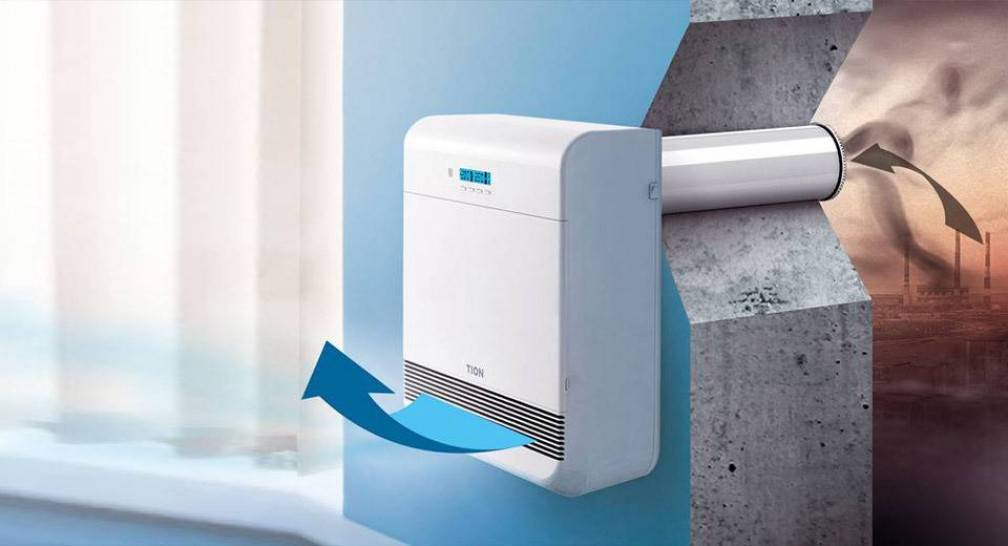

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

• поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
• на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
2. Уличные воздушные потоки смешиваются с комнатным воздухом.
3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Значение вентиляции

Известно, что деревянные конструкции без дополнительной защиты быстро приходят в негодность под действием влаги. В связи с тем, что дерево является основным материалом подполья, необходимо принять меры по устранению лишней жидкости. При высокой влажности рано или поздно начнётся процесс гниения и разрушения. Гниение может вызвать провал пола, что повлечёт за собой капитальный ремонт. По этой причине вентиляция является обязательным требованием к строительству подпола.

Одним только разрушением деревянных конструкций опасность влаги в подполье не ограничивается. Застой жидкости в закрытом пространстве может привести к развитию грибка и плесени, которые вредны для здоровья людей. Пол первого этажа может постепенно, в течение нескольких лет, подгнивать и зарастать грибком. Находясь в таком состоянии, подпольное пространство будет являться местом постоянного распространения опасных спор. А длительный контакт с грибком может послужить толчком к появлению серьёзных болезней дыхательных путей.

Вентиляция призвана уберечь конструкции дома от разрушения и поражения плесенью.

Если вы заметили, что при отключении отопления в вашем частном доме чувствуется сырость, — это серьёзная причина для беспокойства. Скорее всего, в подпольном пространстве скопилась влага, и вам необходимо срочно ее оттуда удалить.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Как сделать самостоятельно: пошаговая инструкция

Схема

• При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
• Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
• Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
• Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
• Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

• особенности местного климата;
• близкое расположение источников неприятного запаха;
• функции отдельных помещений;
• особенности конструкции здания;
• наличие газовых или иных видов плит/печей;
• число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

1. Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
2. По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
3. При монтаже принудительной системы отмечают место установки оборудования.
4. Сверлят стены, монтируют элементы крепежа.
5. Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
6. Подключают каналы к рабочей установке.
7. Монтируют вентиляционные решетки.
8. Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

• трубы различного диаметра и протяженности;
• соединительные элементы;
• колена с разными углами поворота;
• тройники и переходы;
• решетки вентиляционных ходов;
• держатели и подвесные элементы;
• перфоратор.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

• Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
• Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
• Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

• Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
• Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.
