Делаем складную чердачную лестницу самостоятельно

Виды раскладных чердачных лестниц

Чердачных лестниц может быть несколько видов, т каждый из них наиболее предпочтительный в конкретных условиях:

  1. Стационарная лестница. Устанавливаются в основном в больших домах, где со свободной площадью нет проблем. По уровню комфортности использования и прочности такие виды лестниц являются лидерами среди всех. Однако, стоимость возведения стационарной лестницы довольно высокая, к тому же она занимает много места.
  2. Переносная лестница. Наиболее простой и дешевый вариант. Ее можно просто сделать самостоятельно. Переносными лестницами сейчас пользуются в большинстве случаев. Как правило, они бывают двух видов: приставные и стремянки. Такие устройства не отличаются своей безопасностью и удобством использования. Дело в том, что приставная лестница должна доставать до коробки люка, а, следовательно, должна быть больше, чем высота потолка. Если выполняется такое условие, то лестница в помещении будет занимать много места, а занести и вынести ее из помещения за счет габаритов будет проблематично. Это же касается и стремянок.
  3. Складные чердачные лестницы. Этот вариант считается самым оптимальным. Складные лестницы не занимают много места, их можно прикрепить к крышке потолочного люка, чтобы лестница раскладывалась при его открывании. При этом надежность складных лестниц не уступает стационарным.

Существует большое количество моделей раскладных лестниц. Конкретную модель и материал изготовления необходимо подбирать в зависимости от конфигурации помещения, его высоты и т.д. Итак, бывают:

Ножничная лестница на чердак. Конструкция такой лестницы чем-то напоминает гармошку. Изготавливают ее из стали или алюминия. За счет этого она получается довольно крепкой, но в то же время – достаточно тяжелой. Сам механизм лестницы сделан как устройство токосъемника электровоза. Одним из недостатков металлических ножничных лестниц является скрип их механизма при некачественной сборке. Чтобы этого не случалось, оси лестницы необходимо постоянно смазывать.
Телескопическая лестница. Ее конструкция состоит из нескольких секций, которые складываются одна в одну. Производится в основном из алюминия, что обуславливает небольшой вес конструкции. За счет того, что каждая секция прячется внутрь предыдущей, ее толщина не слишком большая

Это очень важное преимущество при установке лестницы в ограниченном пространстве.
Складные лестницы на чердак. Наиболее распространенный вид чердачных лестниц

Состоят преимущественно из трех секций, первая из которых жестко прикреплена к крышке люка, а остальные раскладываются при помощи шарниров. Делают такие лестницы из деревянного бруса. Отличаются они высокой надежностью и удобством использования. Такой вариант можно легко изготовить самостоятельно, при этом обладая начальными навыками столярных и слесарных работ.
Откидывающиеся или выдвижные лестницы. Из-за сложности своей конструкции практически не используются для изготовления своими руками. Принцип действия таких устройств заключается в том, что лестница прячется в нишу в стене, а при необходимости достается оттуда. При этом ступеньки, поднятые вверх, когда основание спрятано, опускаются, когда оно выдвигается наружу. Такие модели существенно экономят пространство, однако, по причинам, описанным выше, не пользуются популярностью.

О том, как сделать лестницу на чердак своими руками, расскажем далее.

Механизм для лестницы с люком – шарнирный без пружины

Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

Для этого вам потребуется:

  • Уголок – 1 штука.
  • Кусок металлического листа.
  • Две полоски разной длины.
  • Болты М10.
  • Дрель.
  • Сверла.
  • Малка.
  • Лобзик.
  • Тески.
  • Струбцины.

Технология изготовления:

  1. Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
  2. Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
  3. На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
  4. Эти детали собираете между собой и слегка стягиваете.
  5. Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
  6. На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
  7. На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
  8. После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
  9. Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
  10. В готовое отверстие вставляете болт и просверливаете второе.
  11. Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

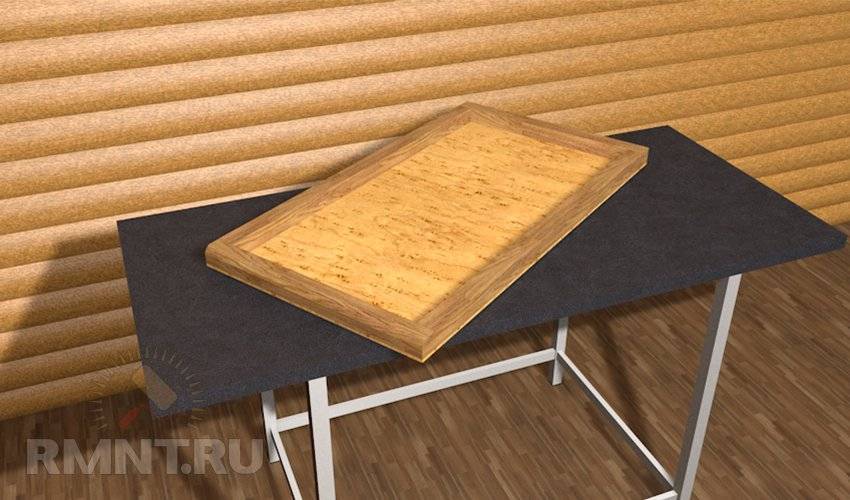

Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

https://youtube.com/watch?v=Y9IV_U5zJ0I

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Чердачные лестницы своими руками

Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.

Лестница на чердак своими руками

  1. Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм.
  2. Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ.
  3. Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины.
  4. Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия.
  5. Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем.
  6. Прикручиваем механизм открывания люка и проверяем его работу.
  7. Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку.
  8. Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы.
  9. Делаем ступеньки, шлифуем края фрезером.
  10. На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней.
  11. Крепим к тетиве ступени.
  12. Производим монтаж механизма складывания лестницы.
  13. Соединяем сегменты лестницы вместе.
  14. Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами.
  15. Крепим лестницу к люку.
  16. Устанавливаем рычажно-пружинный механизм для облегчения открывания люка.
  17. Наша лестница готова, можно проверить ее работу. Затем стоит ее разобрать на запчасти, нанести грунтовку и два слоя лака на все деревянные заготовки. Производим окончательный монтаж лестницы.

Хорошие хозяева уже давно поняли, что совершенно необязательно выходить во двор, чтобы взобраться на чердак. Особенно это актуально в зимнее время или когда идет сильный дождь. Лестница на мансарду

сделанная своими руками и расположенная внутри дома, имеет и другие преимущества — чердачное помещение значительно меньше охлаждается в холодную пору, что очень важно в целях экономии денег на теплоносители

Несравненным украшением классического или современного интерьера станет изысканная деревянная лестница. Конечно же, такая роскошь далеко не всем по карману, однако более простую модель можно сделать и своими руками, приложив немного усилий. В этом вам поможет наш мастер-класс.

Непревзойденной деталью вашего интерьера может стать фреска на стене, которую, к тому же, можно выполнить своими руками, имея некоторые знания и запас свободного времени. Справиться с такой задачей вам поможет наша статья.

Зачастую во время старая дверь без сожаления снимается и выбрасывается. И совершено напрасно – при творческом подходе вы легко сможете подарить ей новую жизнь. Как отреставрировать старую дверь, расскажет мастер-класс.

Для того, чтобы придать интерьеру ванной комнаты или кухни необычный вид, можно декорировать кафель с помощью техники декупаж. Расскажем, как делать такую необычную плитку своими руками.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Механизм складной конструкции люка.

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Порядок работы

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

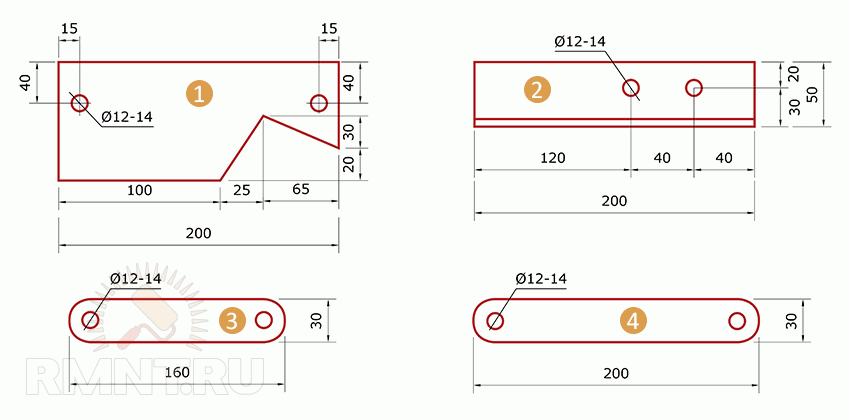

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

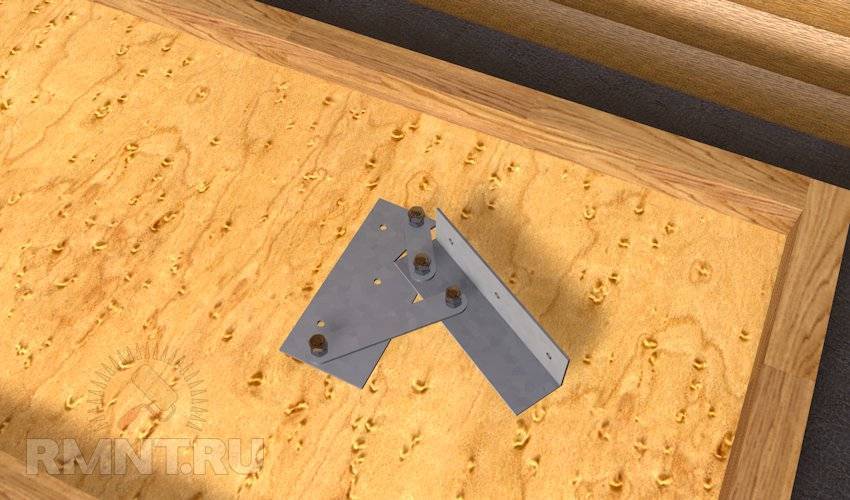

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

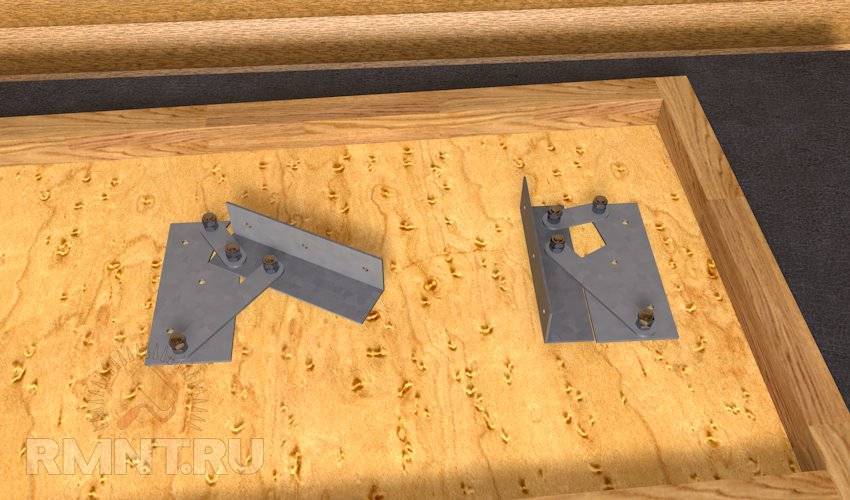

Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

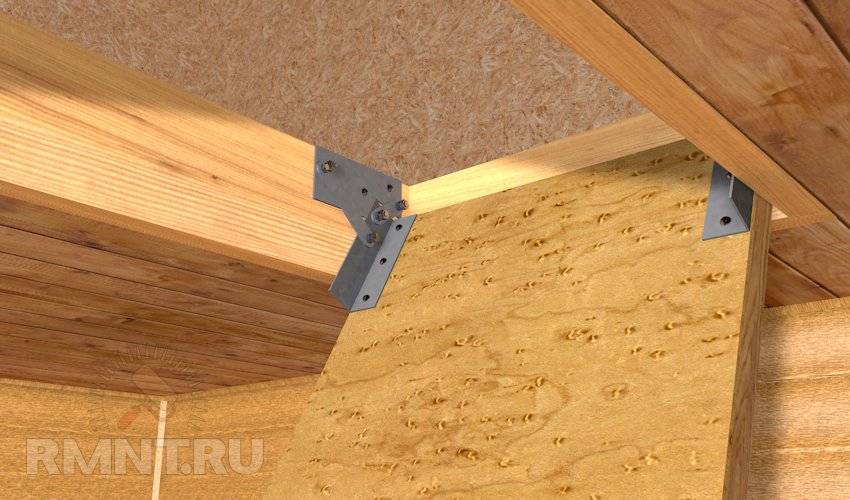

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

  • 1-я — длина проёма минус 10%
  • 2-я — длина первой минус 10%
  • 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

  • 1-я — 1080 мм
  • 2-я — 972 мм
  • 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке. На стыках секций сверлим отверстия Ø 25 — зеркально через одно

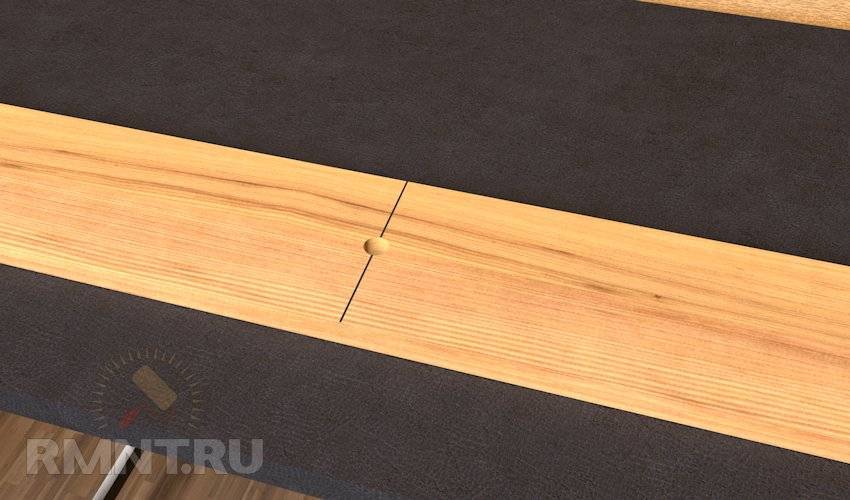

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

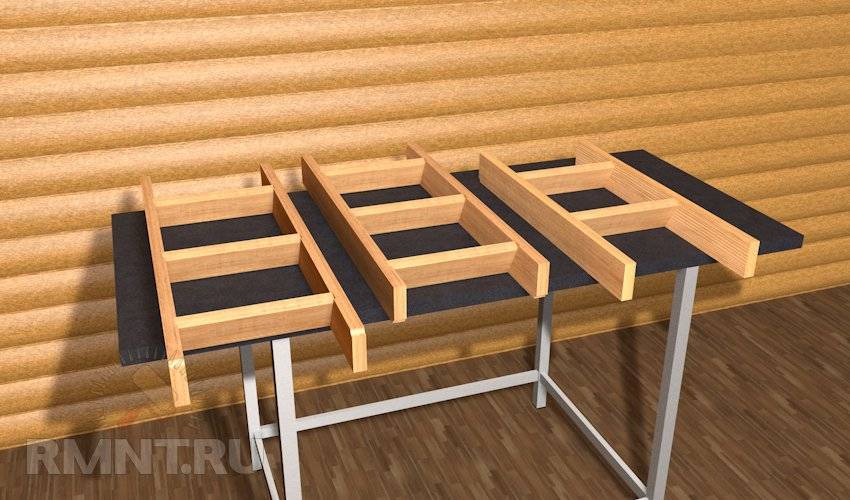

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

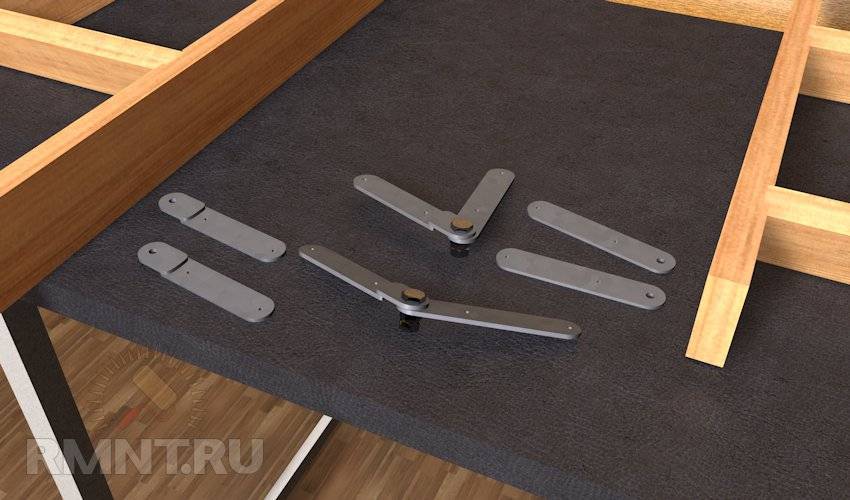

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

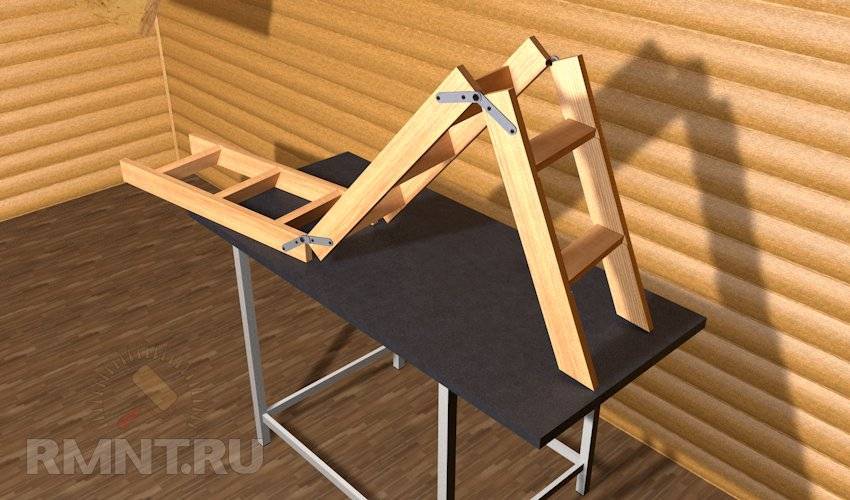

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

  1. Дополнительные шарниры для устранения люфта.
  2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
  3. Замок-фиксатор.
  4. Поручни.
  5. Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Виталий Долбинов, рмнт.ру

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

Порядок работ следующий:

определяемся с местом и размерами будущего люка;

Обратите внимание! К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа

  • разрезаем брус на 4 части необходимых размеров;
  • выпиливаем на концах брусьев пазы;
  • смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

  • чтобы диагональ не ушла, прикручиваем косынки;
  • закрепляем фанеру;
  • примеряем люк в проем;
  • чтобы хорошо закрыть люк, врежем в крышку защелку;
  • для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

  • ножовка по дереву;
  • пистолет с монтажной пеной;
  • набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

  • разнообразные саморезы, анкера;
  • рулетка;
  • карточные петли;
  • бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

  • на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
  • распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
  • для придания жесткости по диагонали закрепляем 2 рейки;
  • соединяем обе части лестницы петлями;
  • с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

  • чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
  • готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения .

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

  • отмеряем угол люка с помощью малки;
  • переносим угол на доски, тем самым отмечаем ступени;
  • на месте будущего шарнира между секциями высверливаем отверстия;
  • шлифуем все грани;
  • распиливаем доски в тех местах, где будут ставиться шарниры;
  • нарезаем и шлифуем ступени;
  • под ступени делаем небольшие выемки в тетивах;
  • вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
  • соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Хорошо видны петли

  • проверяем работоспособность каждой секции;
  • собираем всю конструкцию и монтируем в проем;
  • в случае необходимости проводим финишную подгонку элементов;
  • разбираем всю систему на детали;
  • тщательно шлифуем и обрабатываем лаком все поверхности;
  • после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание! Выполнять работу на высоте рекомендуется с напарником. Это не только поможет избежать травм, но и значительно ускорит весь процесс!. Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.
