Особенности и преимущества ППУ-изоляции
К материалам, проектированию и прокладке сетей выдвигаются повышенные требования, что обусловлено значительным рабочим давлением и температурой теплоносителя. А характеристики изоляции определяют уровень теплопотерь на трассе. Мы предлагаем применять ППУ — пенополиуретан, который отличается высокими изоляционными показателями. По сравнению с традиционными материалами, используемыми при прокладке подобных линий, он обеспечивает следующие базовые преимущества:
- уменьшение теплопотерь до 40 %;
- увеличение срока службы — для ППУ он составляет порядка 30 лет вместо обычных 10-15;
- уменьшение ремонтных расходов (в 3 раза).
Производство ППУ скорлупы
В процессе производства ППУ утеплителя используется пенополиуретан жесткого типа, в котором нет фреоновых составляющих. Отсюда и высокая экологичность утеплителя. Кстати, поролон тоже изготавливается из пенополиуретна, только эластичного типа. Для заливки жидкой сусаензии применяются специальные пресс-формы, которые перед началом производства очищают от загрязнений, от остатков ППУ материала, после чего обязательно смазывают антиадгезионным составом. Весь остальной процесс проходит по следующей технологии:
- Производится заливка вспененного полиуретана в пресс-формы, где используется специальная заливочная машина.
- Пресс-форма наглухо закрывается. По истечении 15 минут она открывается, производится осмотр готового продукта на предмет дефектов. Если они обнаруживаются, то проводится ремонт поверхностей нанесением пенополиуретана в жидком виде на дефектные участки.
- Удаляется облой – это излишки ППУ по краям утеплителя.
- Складируется скорлупа в теплом помещении, где она в течение 24 часов приобретет свою окончательную форму и прочность.
Основные требования к оборудованию – это качественное перемешивание компонентов в необходимой пропорции, плюс точная порциональная заливка материала в пресс-формы. Сегодня предлагаются 2 типа оборудования: с низким и высоким давлением. В первом варианте масса полимера перемешивается механическим способом практически без давления, во втором под высоким давлением, что обеспечивает максимально равномерное распределение компонентов в объеме массы ППУ.
Пресс-формы – это стальные изделия, которые могут выдерживать давление в 6 атм. Обозначаются они цифровой маркировкой, где указывается будущий диаметр ППУ скорлупы и ее толщина. К примеру, 530(50): внутренний диаметр цилиндра – 530 мм и толщина стенки – 50 мм. Если производится выпуск ППУ скорлупы с защитным покрытием, то в процессе производства пленку или лист укладывают на дно пресс-формы, после чего проводится заливка самого пенополиуретана.
Кроме теплопроводности материала есть 2 показателя, которые влияют на качество проводимого процесса – это плотность полиуретана и время старта. С плотностью более или менее понятно, правда, здесь необходимо учитывать вот такое соотношение: чем меньше толщина стенки скорлупы, тем больше должна быть плотность материала. Что касается времени старта, то это характеристика, определяющая промежуток времени, в течение которого полимерный материал полностью примет форму и станет прочным. В этом случае, чем меньше время старта, тем быстрее получится изделия, соответственно повышается производительность технологического процесса.
Поэтому пресс-формы снабжаются нагревательными элементами. Это могут быть электрические спиралевидные нагреватели, рубашки, через которые пропускают горячая вода. Но, как показывает практика, через 2-3 заливки сама пресс-форма нагревается, так что отпадает необходимость в принудительном их нагреве.
Кроме цилиндрических элементов выпускаются скорлупы для различных фасонных элементов:
| Тройников | Отводов | Других ответвлений |
С их помощью можно обеспечить неразрывность и однородность теплоизоляции трубопроводов и свести к минимуму дополнительные работы по ручной изоляции сложных участков трубопровода.
Для предотвращения некоторого провисания скорлуп, а также их подвижности вдоль трубы применяются хомуты. Однако, они не столь громоздки и сложны, как хомуты или стяжки для других типов теплоизоляции. Потому цена на скорлупу для труб вместе со всеми сопутствующими элементами является еще более выгодной по сравнению с другими теплоизоляционными материалами.
Стоит отметить, что пенополиуретан необходимо защищать от воздействия ультрафиолета и воды. Потому вместе с теплоизолятором лучше использовать защиту, в которой скорлупа из ППУ будет изолирована от внешних воздействий. Это может быть:
- Металлическая оболочка
- Напыление специальной корки
- Стеклоткань
- Полимер-битумная мастика
- Армирование готовой скорлупы при помощи металлической сетки с последующим нанесением штукатурки.
Прайс-лист на скорлупы и отводы из ППУ
Скачать прайс-лист на скорлупы и отводы
Цены на теплоизоляцию для труб (скорлупы) из пенополиуретана Цены на отводы (поворотные звенья) из пенополиуретана Цены на хомуты крепежные Цена на пенополиуретановый клей для теплоизоляции
Еще фотографии теплоизоляционных скорлуп и отводов смотрите в Фотогалерее и в Каталоге продукции: Скорлупы, Отводы.

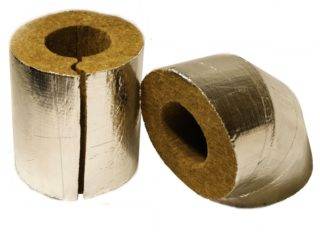

При облицовке теплоизоляционных скорлуп из ППУ применяются следующие материалы:
- Фольга кашированная упаковочная ТУ 1811-009-29200582-05, МК пр — ф 0.009/ПЭ 12/ Б 40
- Фольга Армофол Экстра А
- Стеклопластик марка ЭРСТ — 250 Л
- Оцинкованная сталь толщиной 0,45-0,55 мм для выполнения окожушки
Цены на скорлупы из пенополиуретана (ППУ) с различным покрытием и окожушку к ним
| Наруж. д-ртрубы (мм) | Толщ. стенки скорлупы (мм) | Цена в руб. за 1 п.м., вкл. НДС | ||||
| Наружное покрытие скорлуп | Кожух из оцинкованной стали на скорлупу | |||||
| без обл. | фольга кашированная | фольга Армофол | стекло-пластик | |||
| 25 | 40 | 189,83 | 198,48 | 216,72 | 214,76 | 192,90 |
| 25 | 60 | 372,36 | 384,31 | 409,50 | 406,78 | 255,10 |
| 28 | 40 | 198,59 | 207,49 | 226,25 | 224,23 | 197,56 |
| 28 | 60 | 385,50 | 397,70 | 423,41 | 420,64 | 259,70 |
| 32 | 40 | 210,27 | 236,33 | 255,78 | 253,68 | 203,78 |
| 32 | 60 | 403,03 | 447,79 | 474,20 | 471,35 | 265,95 |
| 38 | 40 | 227,80 | 255,74 | 276,24 | 274,03 | 213,11 |
| 42 | 40 | 239,48 | 268,69 | 289,88 | 287,60 | 219,32 |
| 45 | 40 | 248,24 | 278,40 | 300,11 | 297,77 | 223,99 |
| 45 | 50 | 346,81 | 386,50 | 411,69 | 408,97 | 255,07 |
| 45 | 60 | 459,97 | 510,37 | 539,03 | 535,94 | 286,16 |
| 48 | 40 | 257,00 | 288,11 | 310,34 | 307,95 | 228,65 |
| 48 | 50 | 357,76 | 398,57 | 424,28 | 421,51 | 259,74 |
| 48 | 60 | 473,12 | 524,81 | 553,99 | 550,85 | 290,82 |
| 57 | 40 | 274,81 | 308,09 | 331,89 | 329,32 | 242,64 |
| 57 | 50 | 378,93 | 422,19 | 449,46 | 446,52 | 273,73 |
| 57 | 60 | 497,22 | 551,58 | 582,32 | 579,01 | 304,81 |
| 63 | 40 | 291,81 | 326,94 | 351,78 | 349,10 | 251,96 |
| 63 | 60 | 509,95 | 565,83 | 597,61 | 594,19 | 314,14 |
| 76 | 40 | 300,79 | 337,71 | 364,81 | 361,89 | 272,17 |
| 76 | 50 | 408,40 | 455,58 | 486,15 | 482,86 | 303,26 |
| 76 | 60 | 528,98 | 587,45 | 621,50 | 617,83 | 334,34 |
| 89 | 40 | 328,31 | 368,50 | 397,85 | 394,69 | 292,38 |
| 89 | 50 | 442,20 | 493,15 | 525,98 | 522,44 | 323,46 |
| 89 | 60 | 568,81 | 631,54 | 667,84 | 663,93 | 354,55 |
| 97 | 40 | 351,30 | 393,99 | 424,73 | 421,42 | 304,81 |
| 97 | 50 | 471,18 | 525,11 | 559,32 | 555,64 | 335,90 |
| 108 | 40 | 379,51 | 425,36 | 458,01 | 454,50 | 321,91 |
| 108 | 50 | 506,44 | 564,09 | 600,22 | 596,33 | 352,99 |
| 108 | 60 | 646,19 | 716,67 | 756,27 | 752,01 | 384,08 |
| 114 | 40 | 399,33 | 447,26 | 480,96 | 477,33 | 331,23 |
| 114 | 50 | 531,57 | 591,74 | 628,91 | 624,90 | 362,32 |
| 114 | 60 | 676,79 | 750,21 | 790,86 | 786,48 | 393,41 |
| 121 | 40 | 417,48 | 467,44 | 502,36 | 498,59 | 342,11 |
| 133 | 40 | 448,60 | 502,04 | 539,03 | 535,05 | 360,77 |
| 133 | 50 | 593,16 | 659,81 | 700,28 | 695,92 | 391,85 |
| 133 | 60 | 750,69 | 831,59 | 875,54 | 870,80 | 422,94 |
| 139 | 40 | 455,56 | 510,05 | 548,09 | 543,99 | 370,09 |
| 159 | 40 | 506,46 | 566,67 | 608,19 | 603,71 | 401,18 |
| 159 | 50 | 664,89 | 739,42 | 784,41 | 779,56 | 432,26 |
| 159 | 60 | 836,04 | 925,92 | 974,38 | 969,16 | 463,35 |
| 168 | 40 | 529,37 | 592,15 | 635,23 | 630,59 | 415,17 |
| 168 | 50 | 693,52 | 771,09 | 817,64 | 812,62 | 446,25 |
| 182 | 40 | 565,00 | 631,79 | 677,29 | 672,39 | 436,93 |
| 219 | 40 | 659,16 | 736,53 | 788,47 | 782,87 | 494,44 |
| 219 | 50 | 855,77 | 950,51 | 1005,92 | 999,95 | 525,52 |
| 219 | 60 | 1065,09 | 1178,24 | 1237,12 | 1230,77 | 556,61 |
| 273 | 40 | 799,60 | 892,66 | 953,97 | 947,36 | 578,37 |
| 273 | 50 | 1027,55 | 1140,50 | 1205,29 | 1198,30 | 609,45 |
| 325 | 40 | 932,44 | 1040,41 | 1110,76 | 1103,18 | 659,19 |
| 325 | 50 | 1192,98 | 1323,44 | 1397,26 | 1389,31 | 690,28 |
| 325 | 60 | 1469,75 | 1624,00 | 1701,30 | 1692,97 | 721,36 |
| 377 | 40 | 1061,28 | 1183,84 | 1263,22 | 1254,66 | 740,02 |
| 377 | 50 | 1358,41 | 1506,39 | 1589,24 | 1580,31 | 771,10 |
| 377 | 60 | 1668,27 | 1842,68 | 1929,01 | 1919,71 | 802,19 |
| 426 | 40 | 1185,98 | 1322,56 | 1410,45 | 1400,98 | 816,18 |
| 426 | 50 | 1514,29 | 1678,78 | 1770,15 | 1760,30 | 847,26 |
| 426 | 60 | 1855,33 | 2048,75 | 2143,58 | 2133,36 | 878,35 |
| 530 | 40 | 1450,67 | 1616,99 | 1722,94 | 1711,52 | 977,82 |
| 530 | 50 | 1845,15 | 2044,67 | 2154,10 | 2142,31 | 1008,91 |
| 530 | 60 | 2252,35 | 2486,10 | 2599,00 | 2586,84 | 1040,00 |
| 630 | 40 | 1705,17 | 1900,09 | 2023,42 | 2010,12 | 1133,25 |
| 630 | 50 | 2163,27 | 2396,49 | 2523,29 | 2509,63 | 1164,34 |
| 630 | 60 | 2634,10 | 2906,64 | 3036,91 | 3022,87 | 1195,43 |
| 720 | 40 | 1934,22 | 2154,88 | 2293,84 | 2278,87 | 1273,14 |
| 720 | 50 | 2449,59 | 2713,13 | 2855,56 | 2840,21 | 1304,23 |
| 720 | 60 | 2977,68 | 3285,12 | 3431,02 | 3415,30 | 1335,31 |
| 820 | 40 | 2188,72 | 2437,99 | 2594,31 | 2577,47 | 1428,57 |
| 820 | 50 | 2767,72 | 3064,95 | 3224,75 | 3207,53 | 1459,66 |
| 820 | 60 | 3359,44 | 3705,65 | 3868,93 | 3851,33 | 1490,74 |
| 820 | 80 | 4581,05 | 5028,29 | 5198,52 | 5180,17 | 1552,91 |
| 1020 | 50 | 3403,97 | 3768,59 | 3963,13 | 3942,16 | 1770,52 |
| 1020 | 60 | 4122,94 | 4546,72 | 4744,74 | 4723,40 | 1801,60 |
| 1020 | 70 | 4854,64 | 5338,60 | 5540,09 | 5518,38 | 1832,69 |
| 1020 | 80 | 5599,06 | 6144,23 | 6349,19 | 6327,10 | 1863,77 |
| 1020 | 100 | 7126,08 | 7796,70 | 8008,61 | 7985,77 | 1925,95 |
Технические параметры иных материалов для утепления
Кроме ППУ с ОДК, трубы могут быть утеплены и другими материалами. В таблице представлены некоторые технические параметры таких изоляторов в сравнении с пенополиуретаном.
Таблица 4
| Параметр | Коэффициент теплопроводности | Длительность эксплуатации | Рабочие температуры | Структура пористости | Плотность |
| Единица измерения | Вт/м*К | Лет | Градусы | — | кг/м3 |
| Жесткий ППУ | 0,025 | 30-50 | от -200 до +180 | Закрытая | 40-200 |
| Пробк. плита | 0,050-0,060 | 3 | от -30 до +90 | Закрытая | 220-240 |
| Минеральная вата | 0,052-0,058 | 5 | от -40 до +120 | Открытая | 55-150 |
| Пенопласты | 0,040-0,050 | 5-7 | от -50 до +110 | Закрытая | 30-60 |
| Пенобетоны | 0,145-0,160 | 10 | от -30 до +120 | Открытая | 250-400 |
Еще одним достаточно распространенным материалом для утепления является пенополистирол (ППС). При одинаковой форме и размере система утепления из ППУ будет иметь большую плотность, чем из ППС. Другими словами – пенополиуретан прочнее пенополистирола.
Изоляция из пенополистирола проигрывает пенополиуретану в прочности
Для ППС характерны такие значения основных показателей:
- плотность: 25-50 кг/м3;
- теплопроводность при 25 градусах: не больше 0,038-0,042 Вт/м*К;
- водопоглощение: не больше 1,0%;
- эксплуатационные температуры: -50-+75 ºС.
Пенополистирол может быть использован для всех трубопроводов, кроме тех, которые несут пар либо перегретую воду.
Теплоизоляционные материалы для изготовления скорлупы
Материал скорлупы подбирается зависимости от условий эксплуатации труб
Ассортимент современных изоляционных материалов в полной мере соответствует перечисленным требованиям. Скорлупы для утепления труб изготавливают из таких материалов:
- пенополиуретан;
- пенополистирол;
- базальтовый утеплитель;
- вспененный полиэтилен;
- синтетический каучук.
Утеплитель изолируют с целью защиты от механических повреждений и увеличения эффективности утепления:
- фольгой;
- стеклопластиком и стеклотканью;
- оцинкованной и нержавеющей сталью.
Пенополиуретан
Пенополиуретан не поглощает воду, поэтому используется для подземных коммуникаций
Пенополиуретан представляет собой материал с мелкопузыристой закрытоячеистой структурой. В нем содержится примерно 95% закрытых ячеек. Скорлупа ППУ для труб имеет следующие технические характеристики:
- низкую теплопроводность (0,037-0,042 Вт/м2*К);
- высокую плотность (40-60 кг/м3);
- не поглощает воду (1,5-3%);
- рабочий диапазон температуры: от -180°C до +130°C.
Фиксация с помощью дополнительных элементов приводит к образованию швов, из-за наличия которых увеличиваются теплопотери. С целью бесшовного соединения сегментов используют полиуретановый клей, свободное пространство рекомендуется заполнить полиуретановой пеной.
Пенополистирол
Пенопласт нельзя использовать без изоляции от солнечных лучей
Скорлупу из пенополистирола используют преимущественно для утепления вентиляционных, водоснабжающих, канализационных трубопроводов, находящихся в земле, поскольку материал имеет низкую устойчивость к ультрафиолету. Он вызывает разрушение структуры. При утеплении надземных коммуникаций необходимо чем-либо оборачивать скорлупу или окрашивать.
Преимущества:
- не впитывает влагу;
- проявляет устойчивость к биохимическому воздействию;
- выдерживает значительную статическую нагрузку.
Недостатки пенопласта:
- пожароопасен;
- не устойчив к механическому воздействию.
Базальтовый утеплитель
Базальтовую вату не используют для утепления труб, расположенных в грунте
Базальтовую скорлупу рекомендуется использовать для утепления наружного трубопровода. Ее главный недостаток – высокое водопоглощение, которое не удается компенсировать даже с помощью гидрофобных пропиток. Намокнув, скорлупа полностью теряет свои теплоизоляционные свойства. Рабочий диапазон температур: от -40°C до +74°C.
Преимущества:
- небольшой вес;
- пожарная безопасность;
устойчивость к воздействию ультрафиолета;
- экологичность;
- биологическая устойчивость.
Недостатки: используется только для утепления пластиковых труб.
Вспененный полиэтилен
Вспененный полиэтилен не впитывает влагу
Скорлупа из вспененного полиэтилена представляет собой гибкий и легкий материал в виде цилиндра длиной 1,2 или 2 м с прорезью. Рабочий диапазон температур варьируется от -40°C до +95°C. Из-за особой пластичности материала рекомендуется фиксировать его пластиковыми или металлическими затягивающимися хомутами.
Преимущества:
- относительно невысокая цена;
- имеет свойства паро-, шумо- и теплоизолятора;
- устойчивость к воздействию агрессивной среды;
- предохраняет от развития коррозии;
- экологичность.
Недостатки: впитывает влагу.
Синтетический каучук
Синтетический каучук не боится влаги и ультрафиолета, подходит для любых коммуникаций
Синтетический каучук превосходит многие материалы по своим эксплуатационным характеристикам. Теплоизоляционная скорлупа из этого материала выпускается в виде цилиндров с продольным разрезом, которые можно монтировать путем надевания кожуха на трубопровод и склеивания по разрезу.
Преимущества:
- устойчивость к ультрафиолету;
- стойкость к агрессивным средам;
- минимальный уровень водопоглощения;
- эффективное утепление;
- паронепроницаемость;
- длительный срок службы;
- устойчивость к механическому воздействию.
С целью улучшения внешнего вида изоляцию окрашивают краской.
Мы поставляем следующие материалы и системы — кликните на нужный
Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм. Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты длиной 1000 мм, толщиной..
Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из фольги, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм. Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты дли..
Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из оцинкованной стали, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм расположенных на улице. Скорлупа ППУ представляет собой жесткие цили..
Помимо скорлуп из ППУ наша компания так же поставляет Пенополиуретановые отводы для теплоизоляции труб, также как и сами скорлупы ППУ, выпускаются в вариантах: отводы ППУ без наружного покрытия (без облицовки) отводы ППУ фольгированные отводы ППУ покрытые стеклопластиком оцинкованные кож..
Показано с 1 по 4 из 4 (страниц: 1)
Скорлупа ППУ представляет собой жесткиецилиндры, полуцилиндры или сегменты длиной обычно 1000 мм, толщиной от 30 мм, предназначенные для теплоизоляции трубопроводов с температурой теплоносителя до +120ºС, нефтепроводов, газопроводов и др. Возможно изготовление скорлуп с защитным покрытием из фольги, стеклопластика, оцинкованного металла и иного покрывного материала.
Более дорогие варианты идут с продольными и поперечными замками, дешевые идут просто с плоскими гранями без замков. Фото замков ниже на фото
Нужно учитывтаь нюансы монтажа: Жесткие! это значит, что у Вас не получиться как с — поджать цилиндр где то на сварном стыке. Если Сварной стык толстый и попадет на середину скорлупы — край скорлупы может оттопыриться на 5-10мм. Все неровности мещающие монтажу нужно будет вырезать из скорлупы (вычищать) чтобы не препятствовали плотному прилеганию.
Перед монтажом скорлуп на трубопровод, необходимо провести мероприятия по подготовке поверхности трубы, она должна быть очищена от загрязнений, окалины и ржавчины, обезжирена и загрунтована.
Методы монтажа скорлуп:
Одним из несомненных конкурентных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:
1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;
Труба должна быть сухая! — Если влага попадет под скорлупу ППУ — то вызовет множественные коррозии как в парнике — пример на фото:
2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой. Грунт должен высохнуть!
3) При стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции. Клей наносится на одну из поверхностей, далее клеевая поверхность обрабатывается распыляемой водой. После этого производится монтаж скорлуп с технологической фиксацией, в течение одних суток, при помощи бандажей. Расход клея не более 300 г/м².Скорлупа надежно закреплена, соединение бесшовное, не разъемное;
4)Быстрый монтаж путем крепления скорлуп на трубе пластиковыми стяжками, металлическими лентами, вязальной проволокой. Доступ к поврежденным трубам, свищам и трещинам, возможность многоразового использования. Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство — натяжитель.
5)Для фольгированных скорлуп после завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем
Важно! Фольгированные скорлупы можно использовать без дополнительного покровного слоя только в помещение. Согласно СП 61.13330.2012 на улице ВСЕГДА нужно делать защитный покровный слой — или или
Что из себя представляет цинковая трубная оболочка
Использование ППУ изоляции на трубах необходимо для защиты от двух негативных факторов: влияния внешней среды и физических нагрузок, приводящих к сдавливанию утеплителя и соответственно понижающих его теплоизоляционные свойства.
Также использование наружной оболочки является важной частью технологического процесса, при котором жидкая пенополиуретановая смесь заливается в пространство между проводящей рабочую среду внутренней стальной трубой и наружной, формирующей слой утеплителя необходимой толщины и формы. Наружную защитную оболочку изготавливают из полиэтилена или стали, для защиты которой от коррозии применяют цинкование
Наружную защитную оболочку изготавливают из полиэтилена или стали, для защиты которой от коррозии применяют цинкование.
Для производства наружной теплоизолирующей оцинкованной трубы используют тонкостенную сталь толщиной до 1 мм, при изготовлении трубный прокат опускают в ванну с горячим цинком (метод горячего цинкования) — таким образом получают двухстороннюю защитную антикоррозионную оболочку. В производстве используется цинк марок Ц0 и Ц1 по ГОСТ 3640-94, в ванну добавляют алюминий, свинец (плавят с маркой цинка Ц2).
Для повышения прочности внешняя труба выпускается с ребрами жесткости, часто в оболочку встраивают медный провод, необходимый для контроля целостности трубопровода, изоляционного покрытия и его внешней оболочки.
Рис. 2 Марки проката для изготовления покрытия труб ППУ оцинкованной сталью
Пенополиуретан, из которого сделана термозащитная оболочка, встречается в быту в виде поролона, из него состоит монтажная пена, повсеместно используемая в строительной отрасли. Компонент получают из соединения двух продуктов химической переработки нефти — полиола и полиизоцианата, при добавлении в смесь небольшого количества воды образуется диоксид углерода СО2, и его интенсивное выделение вызывает вспенивание.
Теплоизоляция для наружных труб отопления
Изоляция труб, проложенных снаружи зданий на улице, подвергается температурному воздействию окружающей среды, прямому солнечному излучению и атмосферным осадкам, поэтому для их утепления используют материалы, не поддающиеся влиянию перечисленных выше факторов.
Из вышеприведенного списка всех утеплителей можно исключить пенополистирольные оболочки из-за их разложения при ультрафиолетовом облучении. Минеральные ваты и вспененные полиэтилены, напитывающие влагу без наружной защиты, также можно исключить из списка подходящих.
В коммунальным и промышленном хозяйстве для наружной прокладки теплотрасс используют трубопроводы в ППУ изоляции со стальной оболочкой, в быту при наиболее дешевом и доступном варианте поверхность труб обматывается мягкой стекловатой в сочетании с наружной полиэтиленовой пленкой, которую можно закрепить скотчем.
Чуть более дорогой вариант для бытового использования – применение мягких оболочек из вспененного полиэтилена с фольгированной или пленочной ПЭ поверхностью, которая одновременно защищает материал от проникновения влаги. При монтаже оболочку одевают на трубопровод, а места стыков обматывают скотчем для надежного крепления и герметизации от осадков. Аналогично используют и монтируют оболочки из фольгированной стеклянной и минеральной ваты.

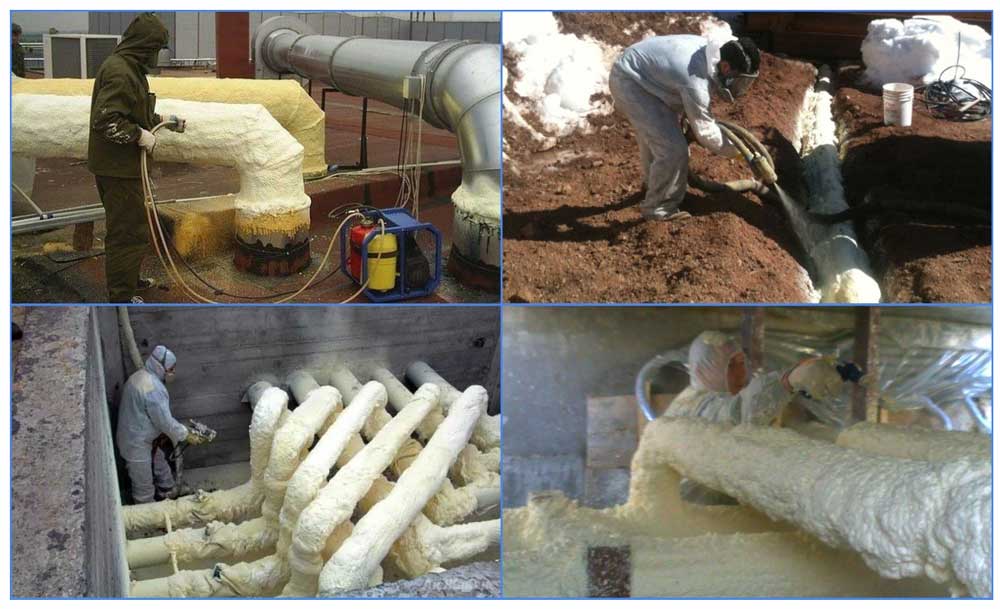

Рис. 13 Напыление пенополиуретана
Главные преимущества ППУ утеплителя
Пенополиуретановые скорлупы обладают рядом существенных преимуществ, во многом благодаря которым они превосходят другие утепляющие материалы для труб. Среди них выделяют:
- эффективность;
- устойчивость к гниению, вредителям, а также химическим веществам;
- возможность использования в широком температурном диапазоне;
- пожаробезопасность;
- многократное применение;
- экологичность;
- минимизация расходов на ремонт трубопроводов;
- легкость и быстрота монтажа.
При необходимости ремонта некоторого участка труб ППУ изоляция аккуратно и легко снимается, а по завершению работ устанавливается на свое место. Благодаря этому существенно увеличивается скорость и экономичность ремонтного процесса. С ППУ не возникает никаких трудностей в хранении, транспортировке и погрузке/разгрузке.
Небольшой вес, простая для понимания схема соединения и доступные способы крепежа обеспечивают высокую скорость монтажа. Теплоизоляционная система за 1 смену может быть установлена двумя рабочими на трубопровод протяженностью до 300 погонных метров.
Для монтажа скорлупы не требуется больших затрат, с работой легко справится малочисленная бригада рабочих
Преимущества
Трубы с полипропиленовой изоляцией – относительно новый продукт на рынке, но в сравнении с классическими изделиями уже считается намного превосходящим по своим характеристикам:
- При транспортировке теплоносителя потери тепла могут быть снижены на 30-40%
- Имеют высокую надежность.
- Устойчивы к коррозии, гниению, воздействию влаги.
- Могут успешно эксплуатироваться в широком температурном коридоре: от -80 до +130 градусов.
- Экологически безопасны.
- Обеспечивают высокую скорость строительства трубопроводов при одновременном снижении финансовых затрат на техническое обслуживание и ремонт готовых сетей.
- Возможность мониторинга состояния трубопровода (при наличии системы ОДК).
Где используется теплоизолятор?
Скорлупа ППУ находит самое широкое применение в качестве изоляции трубопроводов. Простота в установке, высокая скорость работы с материалом дают возможность прокладки труб практически при любых погодных условиях. Обеспечиваемая степень теплоизоляции дает возможность устанавливать трубы даже в самом суровом климате. Скорлупы ППУ для изоляции труб применяются не только для новых трубопроводов, но и для ремонта уже эксплуатируемых. Для увеличения срока службы изоляции ее следует защитить от механических воздействий. Также при прокладывании труб на поверхности земли скорлупу ППУ следует оградить от солнечной радиации. Для этого на скорлупу наносится фольга, мастика, стеклоткань или другие подобные материалы.
Описание изделия
Пенополиуретановая изоляция такого типа представляет собой трубку, которая имеет поперечный разрез (1 или 2). Для того, чтобы выполнить утепление труб, скорлупа «раскрывается» по этому разрезу, и надевается на участок трубопровода – получается своеобразный кожух, который и защищает линию от замерзания и потери тепла.
Реже бывает, что скорлупа ППУ выполняется в виде цельной трубки, без разрезов – в этом случае ее можно надевать только при монтаже, когда трубопровод еще не собран.
Использование такой изоляции актуально для труб с любой средой – от различных химических соединений (в промышленности) до водопроводов, газопроводов, теплосетей и канализации. Она позволяет предотвратить:
- Потери тепла протекающей внутри жидкости.
- Воздействие на наружную поверхность труб различных негативных факторов (влажности, высокой или низкий температуры, различных соединений, УФ-излучения).
- Контакт человека с поверхностью трубы (если внутри протекает горячая среда – может привести к ожогу).
- Внешнее повреждение трубопровода из-за падения предметов.
Характеристики материала
ППУ (или пенополиуретан) – газонаполненная пластмасса, которая производится в жесткой, полужесткой или эластичной форме (кстати, последнюю знает каждый человек – это обычный поролон).
Фольгированная ППУ скорлупа с пазовым соединением
Он широко используется для изоляции любых конструкций – включая технические комплексы, суда, хозпостройки, жилые постройки. Среди имеющихся видов утеплителей ППУ – наиболее эффективный материал в плане теплопроводности и устойчивости к факторам окружающей среды.
Технические характеристики скорлупы из пенополиуретана следующие:
| Теплопроводность, Вт/мК | 0.02-0.03 |
| Плотность, кг/м³ | 60-80 |
| Водопоглощение, % | до 10 |
| Температурный режим эксплуатации, º | -200…+200 |
При нормальных условиях эксплуатации скорлупа ППУ могут прослужить до 40 лет (по крайней мере так заявляют его производители).
Материал нейтрален к воздействию влаги: даже прямой контакт с водой не приведет его в негодность. Также такая теплоизоляция не привлекает животных и насекомых, на нем не развивается грибок и плесень, он не сыреет и не накапливает жидкость.
Единственный нюанс – рекомендуется избегать попадания на скорлупу прямых солнечных лучей, которые могут частично сократить срок его полноценной службы.
Использование скорлупы ППУ, благодаря устойчивости материала, одинаково актуально как для труб, прокладываемых в земле, так и для труб, которые идут по поверхности
Причем не важно, по открытому пространству, или же в помещении
Чаще всего габаритные характеристики скорлупы ППУ находятся в следующих пределах:
ППУ скорлупа для трубного отвода
- внутренний диаметр: 22-159 мм;
- толщина: 30-120 мм.
Длина сегмента обычно составляет 500-1000 мм. Более крупные части скорлупы ППУ могут выполняться под заказ. При необходимости утеплитель легко режется на нужные части, однако следует учитывать, что чем больше будет стыков – тем больше будет возможных мест утечек тепла.
Виды изделий
Различия могут заключаться как в параметрах (технические характеристики зависимы еще и от толщины скорлупы), так и в форме изоляции. Помимо прямых участков, трубный утеплитель из пенополиуретана может выпускаться и для отводов, и даже для задвижек.
Дополнительно поверхность скорлупы ППУ может защищаться с помощью наружного кожуха. Это может быть пластиковая оболочка, оцинкованная сталь или фольгированная лента.
Двухсегментная теплоизоляция может иметь как гладкие края продольного и поперечного разреза (те, которые соединяются между собой), так и края с пазами. Соединение второго типа (с пазами) – более надежное и крепкое.
