Советы по монтажу солнечного коллектора своими руками

Как сделать своими руками?

Устройство коллектора

Этот прибор для экономии энергии можно изготовить собственными руками. Вариантов исполнения в этом случае существует немало. Например, его можно сделать из оконной рамы, старого электрического бойлера, холодильника, и даже пластиковых бутылок.

Рассмотрим один из наиболее простых коллекторов, изготовленных при помощи деталей старого холодильника. Осуществлять такой коллектор будет подогрев воды для технических нужд.

Необходимые материалы и инструменты

Материалы:

1. Конденсатор, снятый со старого холодильника.
2. Брусья из дерева, 5/5 см.
3. Резиновый коврик.
4. Стекло (подойдет от оконной рамы).
5. Лист фольги.
6. Шурупы, гвозди.
7. Скотч.

Инструменты:

1. Молоток.
2. Шуруповерт.

Перед проведением работ, змеевик от холодильника необходимо промыть с использованием моющего средства и проточной воды. Это надо для его очищения от фреонового масла.

Далее, необходимо следовать инструкции:

1. Из брусков сбить каркас при помощи гвоздей, размеров немного больше, чем конденсатор.
2. В качестве задней стенке крепится резиновый коврик.
3. На дно каркаса с внутренней стороны надо уложить слой плотной фольги или фольгированного тонкого звуко- и теплоизоляционного материала.
4. Все щели, где происходит соединение фольги и корпуса, проклеить скотчем.
5. Для наибольшей жесткости и надежности, с обратной стороны коллектора прибить укрепляющие брусья.
6. В каркасе проделать отверстия, необходимые для вывода трубок змеевика.
7. Теплообменник крепится на тех же держателях, которые были сняты вместе с ним с холодильника.
8. Сверху накрыть стеклом подходящего размера. Герметизацию произвести при помощи скотча.
9. В каркас вкрутить несколько шурупов с внутренней стороны, которые будут препятствовать сползанию стекла.
10. Коллектор необходимо поставить под углом и для естественной конвекции загнуть верхнюю трубку вверх. Накопительный бак при этом должен находиться выше уровня коллектора.
11. Если обе трубки опустить вниз, то понадобится принудительная конвекция. Осуществить ее можно при помощи небольшого аквариумного насоса. При таком устройстве, расположение бака не будет иметь значения.

Для увеличения эффективности самодельного коллектора, можно использовать автомобильный радиатор, заменив им конденсатор.

Испытания показали, что этот агрегат способен за два часа работы нагреть около 20 литров воды на 20 градусов. Температура окружающей среды при эксперименте составляла +25 градусов Цельсия.

Конечно, такое устройство имеет низкое КПД и вероятность выхода из строя из-за завоздушивания теплообменника, но тем не менее, оно приносит определенную пользу.

Поскольку, солнечные коллекторы имеют эффективность, которая зависит от отражающей способности и поглощающей особенности материала, для увеличения этих особенностей были придуманы специальные покрытия.

Каждое из них подходит к определенному материалу, на который они будут наноситься. Есть покрытия для меди, алюминия и др. Нанесение их осуществляется довольно сложным способом, поэтому они не имеют широкого доступа.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.{banner_downtext}Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

• Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.

Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

• Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
• Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

• Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
• Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
• Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

• В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
• Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
• При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Солнечный воздушный коллектор из корпуса потолочного светильника

Думаю, многие встречали, эти ужасные потолочные светильники (металлические короба), которые использовались на предприятиях. Даже сейчас их можно встретить в некоторых производственных помещениях. Но с другой стороны, предприятия модернизируются, делают ремонт, и эти светильники, десятками, а, то и сотнями выкидывают в металлолом, которые в свою очередь, под лозунгом “в хозяйстве пригодится” растаскивались работниками.

Возможно, и в вашем хозяйстве завалялся подобный светильник, который так и не нашел своего применения. Но применение такому светильнику имеется, и он может послужить для обогрева вашего дома, хоз помещения или теплицы.

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

• В облачную погоду емкость с водой не нагревается.
• Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
• Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

• Аккумулирующая тара.
• Емкость для подпитки.
• Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

• Медные трубки.
• Трубки из полимерных составов или пластика.
• Плоские радиаторы из прочной стали.
• Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

• Пользоваться такой системой можно даже при максимальной загрузке.
• Период окупаемости сконструированного нагревателя минимальный.
• Снижение затрат горючего.
• Такая система быстро подготавливается к эксплуатации.

Полезные советы

Установка коллектора под прямым углом к солнечным лучам дает больший КПД. В течение года, угол наклона коллектора меняется, в зависимости, от интенсивности солнечного освещения:

• летом, величина угла соответствует географической широте местности плюс 15°;
• в зимнее время — минус 15°;
• весной и осенью, устанавливают, почти, вертикально.

Для правильной результативной работы коллекторов к ним подключают механизм слежения за солнцем, который управляется двигателями.

Чем больше вес конструкции, тем мощнее выбирают двигатель.

Солнечная концентрированная энергия, находящаяся в зоне фокуса, может вызвать серьезные ожоги или стать причиной возгорания предметов.

Для этого, достаточно, подержать деревянный предмет в точке фокуса 30 сек.

В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.

Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.

Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.

Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.

Как изготовить солнечный коллектор своими руками — пошаговая инструкция

Перед началом убедитесь, что вы располагаете всеми необходимыми материалами:

• теплоизолятор;
• черная и белая краска;
• соединительные муфты;
• бак или бочка на 200-300 л;
• лист оцинкованного железа;
• труба и приемная труба радиатора;
• деревянный брусок (сечение 5х3 см);
• аквакамера с поплавковым клапаном;
• лист стекла (170х75 см) и рама под него;
• накладка «уголок», закрепительные хомуты;
• несколько листов ДВП для днища (оргалит);
• деревянные доски (сечение 12х2,5 см) и трехметровая стальная полоса (сечение 2х0,25 см).

Из досок сколотите днище и укрепите его брусом. После этого утеплите дно выбранным теплоизолятором, а сверху уложите металлический лист. На вершину этой конструкции установите радиатор, закрепив его хомутами. Места соединений тщательно загерметизируйте. Если в ходе строительства у вас образовались какие-то щели, их также следует замазать изолятором. Металлический лист и трубы радиатора перекрасьте в черный цвет, а деревянную коробку и бак — в белый. Если под рукой нет именно белой краски, можно заменить ее на серебристую. Бак для воды поместите в короб или бочку большего диаметра. Оставшееся место между баком и коробом засыпьте теплоизолятором.

Чтобы создать постоянное давление, разместите аквакамеру выше бака примерно на 0,8-1 м. Конструкция из аквакамеры и бака монтируется на чердаке под крышей дома. Коллектор прикрепляется к крыше с южной стороны под углом в 45°. После этого соедините всю систему трубами: высоконапорная часть (от аквакамеры к водопроводному вводу) соединяется полудюймовыми трубами. Для низконапорных частей используются дюймовые трубы.

Заполнять систему водой нужно снизу — это поможет избежать воздушных пробок. Как только система будет заполнена, из трубки аквакамеры польется вода. После этого следует открыть вентиль в трубке от бака — вода тут же начнет нагреваться. Согласно задумке, теплая вода будет подниматься вверх, вытесняя собой холодную, отчего та автоматически будет попадать в радиатор. В тот момент, когда часть воды будет израсходована и выкачана из бака, сработает поплавковый клапан. Он позволит холодной воде вновь поступить в нижнюю часть системы. Вот и весь принцип работы схемы Станилова. Как видите, создать солнечный коллектор для нагрева воды своими руками — не так уж и сложно!

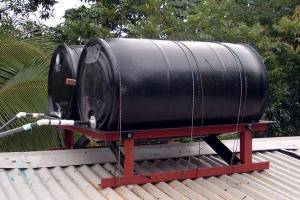

Вариант с двумя бочками

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

• гофрированная «пятнадцатая» труба;
• вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

С чего начинать

Как сделать теплоприемник

Этапы работ:

1. Каркас и решетку лучше изготовить из алюминиевого уголка, периметр ячеек из направляющих должен быть немного больше периметра зеркальных пластин.

2. Теплообменник собирается из медных труб:

• спаять из них решетку,
• для предотвращения потерь тепла, обрезками от труб закрывают щели между ними.

3. Угловые стыки направляющих просверливают, в отверстия вставляют болты длиной 70 мм, фиксируют их гайками.

4. Выбрав правильное расположение теплообменника (совпадающее с точкой фокуса), закрепляют зеркала на раме таким образом, чтобы каждое — отражало солнечные лучи в одну точку.

5. Первое зеркало закрепляется двумя шайбами таким образом, чтобы отражение солнечных лучей от него ориентировалось в точке фокуса.

Оно послужит ориентиром для следующих частей.

Поскольку крепление зеркал будет занимать достаточно времени, а солнечная активность меняется в течение суток, периодически, потребуется корректировка положения каркаса таким образом, чтобы отражение эталонного зеркала было все время в точке фокуса.

6. Второе зеркало закрепляется, и также направляется в точку фокуса.
Чтобы установленные зеркала не мешали при установке последующих, их затеняют.

7. Метод крепления от конца предыдущего зеркала возможен для первых рядов пластин.
Но, лучше, ряды зеркал устанавливать от рамы, поскольку в рядах, описывающих параболу, может не хватить длины болтов.

8. Когда пластины закреплены, устанавливаются штанги, на которых будет крепиться теплообменник.
В точке фокуса устанавливают теплообменник, он заливается водой, замеряется температура.

9. При перемещении солнечных лучей отражение от зеркал сместится в сторону, и теплообменник перестанет нагреваться.

Для беспрерывной работы продумывается установка специальной системы с механизмом, разворачивающим концентратор по направлению к солнцу.

Изготовление коллектора

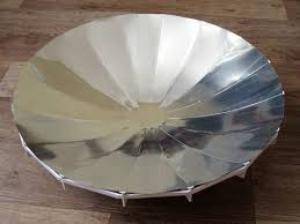

1. Он представляет собой простой конструктивный вариант концентратора. Хорошо подходит для нагрева воды до 100 литров.

При таком варианте используется только та вода (как найти на участке прочитайте в этой статье), что нагрелась в трубах, и нет необходимости установки накопительного бака.

2. Используются полиэтиленовые или резиновые шланги черного цвета, диметром 20-25 мм. Укладывают их по спирали на пологой крыше.

В случае слишком большого наклона крыши, спираль из шланга укладывают в специально сооружённый короб.

3. Чтобы трубы не деформировались при перепадах температур, их фиксируют хомутами, пластиковыми или металлическими.

Концентратор из пластиковых бутылок

Представляет собой иной конструктивный вид — позволяющий солнечным лучам в разное время суток падать под прямым углом.

Поверхность бутылок усиливает эффект солнечных лучей, выполняя роль линзы. Прозрачная пластиковая поверхность устойчивее к ультрафиолету, нежели резиновая или ПВХ.

Главный материал, используемый для изготовления концентратора, не стоит денег, таким образом, изготовление оборудования потребует минимальных вложений.

Нужные материалы:

• пластиковые бутылки одинаковой конфигурации и размера;
• пакеты тетрапак из- под сока или молока;
• трубы ПВХ (внешним диаметром 20 мм) и тройники для горячего водоснабжения.

Вместо труб ПВХ используют и медные трубы, но их стоимость гораздо выше.

Этапы работ:
1. Бутылки и пакеты тетрапак помыть с моющим средством, удалить этикетки.

2. Тетрапаки покрасить в черный цвет. При помощи картонного шаблона и канцелярского ножа отрезать дно бутылок по линии.

3. Теплообменник собирают из поливинилхлоридных труб диаметром 20 мм. В верхней части уголки и тройники соединяют клеем.

4. Трубы, на которые нанизываются бутылки и абсорберы из тетрапаков, для поглощения солнечной энергии, выкрашивают в черный цвет. После бутылок нанизывают абсорберы, вставляя их до упора.

5. Устанавливают конструкцию на опоре из дерева или металла, по направлению к солнцу. Для средних широт выбирают юго-восточное направление.

6. Накопительный бак устанавливается выше коллектора не менее, чем на 30 см.

На этой высоте установка насоса для создания циркуляции не нужна.

Чтобы сохранить температуру воды в ночное время, бак утепляют.

Поскольку, пластиковые бутылки, с течением времени, теряют светопроницаемость, рекомендуется раз в пять лет менять их.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

Сборка воздушного солнечного коллектора

Уложив трубки на горизонтальную поверхность в виде батареи, каждую из них с одной стороны смазывают герметиком и устанавливают в направляющую. С другой стороны на батарею устанавливают вторую направляющую — также с применением герметика. До отвердения герметика направляющие следует стянуть бельевой резинкой. На этом этапе батарею вместе с направляющими сверху нужно окрасить черной матовой краской.

Склеивание алюминиевых банок для солнечного коллектора

Далее собранный абсорбер устанавливается в ящик. Перед этим в пенопласте следует вырезать пазы под направляющие. Имеющееся с каждой стороны пространство между стенкой ящика и направляющей будет играть роль распределительной гребенки. В этом месте в днище панели следует вырезать отверстия для подключения коллектора к воздуховодам. Сверху это пространство нужно зашить пластиковой вагонкой.

Над абсорбером устанавливается лист прозрачного пластика (оргстекло из поликарбоната или акрила), который сажается на герметик и прикручивается к стенкам шурупами с пресс-шайбой.
