Обзор станков для изготовления шлакобетонных блоков

Оборудование для изготовления крупных партий

Вибропрессующий станок Спрут-2

• весит 140 кг;
• состоит из матрицы на два блока, вибродвигателя (380 В, 550 Вт), рамы, поддона, пуансона, поддоносъемника;
• выпускает за смену 600 – 1500 изделий (390×190×190 мм).

Автоматизированный вибпропрессорный комплекс Кондор 1-90-ТБ

• • помимо керамзитоблоков, производит теплоблоки, полублоки, шлакоблоки, арбалитовые блоки, а также облицовочные материалы, садовые бордюры, брусчатку, кирпичи;
• • весит 1,57 тонны;
• • имеет габариты – 1,2х1,8х2,8 м;
• • состоит из матрицы-пунсона, вибропресса мощностью 16,5 кВт, бетоносмесителя объемом 90 л, ленточного транспортера, насосной станции, бункера, 5 поддонов, стеллажа, пульта управления;
• • выпускает за смену 750 штук блоков (390х190х190мм), 1800 штук кирпича (250х120х88мм), 50 м2 тротуарной плитки.

Видео: вибропресс Кондор 1-90-ТБ

Автоматизированный вибпропрессорный комплекс Рифей-Удар

• рассчитан на изготовление стеновых блоков, бордюрных камней, тротуарных плит;
• способен работать не только под навесом, но и под открытым небом;
• весит 4,4 т;
• имеет габариты: 6400х4900х2600 мм;
• состоит из вибропресса мощностью 21,6 кВт, смесителя, дозатора, модуля подачи поддонов, загрузчика смеси, электрошкафа, маслостанции;
• производит в час 250 стеновых блоков (390х190х190 мм), 350 штук полублоков (390х120х188 мм), 500 штук бордюров (780х150х300 мм), 200 штук бордюров (780х80х200 мм), 625 штук тротуарной плитки (100х200х70 мм).

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

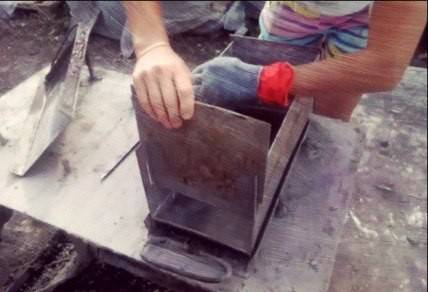

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Изготовление в домашних условиях

Его изготовление при желании можно начать с минимальных капиталовложений. Это будет выгодно, если планируется построить частный дом или хозпостройки, а также производство может обернуться неплохим коммерческим мероприятием. Если заранее составить простой бизнес-план и рассчитать окупаемость проекта.

Подходить к этому надо серьезно:

• создать производственные места для сушки и хранения получаемого материала;
• выделить помещение для установки необходимого оборудования;
• рассчитать затраты на станки и их использование, имеется ввиду потребление электроэнергии и других ресурсов;
• найти поставщиков сырья и потенциальных клиентов;
• продумать рекламу или пиар-ход, чтобы о вашей продукции узнало как можно больше людей;
• нанять работников и установить им зарплату.

Как применяется и какова цена клея для блоков из газобетона, можно узнать из данной статьи.

На видео – технология производства шлакоблока, пропорции:

Процесс производства шлакоблока не представляет ничего сложного, но он трудоемкий, потребуется много физических усилий. Особенно на первых порах, пока производство не будет отлажено.

Каков вес газобетона 1м3, указано в описании к данной статье.

Для формовки шлакоблока нужны подходящие емкости. Их можно сделать самостоятельно или купить в строительных магазинах. Необходимо заранее рассчитать оптимальное количество форм для заливки, чтобы оборудование не простаивало без загрузки. Экономным вариантом является емкость с двумя выпуклостями на дне, которые делают пустоты в получаемом блоке. На прочностных характеристиках материала это никак не скажется, а вот расход раствора значительно снизится. По некоторым данным можно сэкономить на наполнителях более чем 50%.

Следующим приобретением должен быть станок, так званый вибропресс. Не стоит сразу брать дорогой агрегат на много форм. Вначале достаточно ограничиться устройством, которое формует 1-2 блока за цикл. Со временем, когда дело будет поставлено на «широкую ногу», и проявятся все нюансы производства, можно будет купить станок мощнее и производительнее.

Газобетон плюсы и минусы, а так же особенности использования указаны в статье.

Это самый экономный вариант производства шлакоблоков. Вначале из уголков или металлических профилей сваривается фундамент будущего агрегата, а затем к его углам привариваются пружины, на которых закрепляется упомянутый лист, по его краям прикрепляются, с помощью сварки, уголки. Они будут служить бортиками. При расстановке форм с раствором при встряске они будут понемногу двигаться по листу, а бортики будут удерживать их от падения.

Технология получения

Его изготовление начинается с замеса раствора. Это осуществляется в бетономешалке или смесителе. В любом из этих аппаратов на выходе получается нужная смесь. Только при их выборе нужно учесть мощность и производительность.

Опишем все стадии производства:

• Первая. Готовиться бетонная смесь, в ее состав будет входить цемент, вода и гранотсев, при желании добавляется пластификатор. В принципе это приготовление очень схоже с изготовлением обычного песчано-цементного раствора. Если еще не купили аппараты для перемешивания смеси, то надо будет использовать ручной труд. А подходящая емкость для замеса и лопата станут надежными помощниками.
• Вторая. После приготовления состав тут же заливается в формы вибропресса. Смесь, проходя вибрацию, запрессовывается еще и пуансоном, который плотно прижимается к каждой ячейке. Процесс двойного воздействия длится не более 1,5 минуты. После окончания матрица пресса поднимается, а на рабочем столе остается готовый шлакоблок. Благодаря жесткому замесу он не растрескивается при высыхании, и надолго сохраняет свою форму.
• Третья. Во время нее происходит затвердевание готовых изделий. Их выкладывают на специально отведенные места под открытым небом, лучше для этих целей предусмотреть поддоны. Тогда в случае выпадения атмосферных осадков можно накрыть изделия полиэтиленом и закрепить его. В среднем сушка при хорошей погоде занимает 36 часов. Это время можно сократить, если в смесь добавить специальные пластификаторы.
• Четвертая. При помощи грузоподъемных устройств шлакоблоки складируются. Наилучший вариант – многоярусные стеллажи, они значительно сэкономят площадь хранения, а также на них можно произвести пропарку сразу нескольких десятков изделий. После нее улучшается прочность блоков и сокращается время их полного высыхания. Окончательное затвердевание может занять месяц.

Газобетонный блок d500 характеристики и правили применения указаны в статье.

На видео – производство шлакоблоков своими руками:

Разновидности пескоблоков

Толщина пескоблока зависит от того, для чего его будут использовать. К примеру, для возведения стен берутся изделия толщиной в 20 сантиметров. Те, из которых строят межкомнатные стены, имеют от 10 до 12 сантиметров толщины, а облицовочные – 9 сантиметров толщины и декоративную лицевую сторону. Размеры практически у всех стандартные, но встречаются иные габариты блоков по индивидуальному заказу, но это бывает крайне редко. Вес пескоблока колеблется от 24 до 29 кг в зависимости от пустотности кирпича и наполнителя.

Как вы видите, технологические процессы получения пескоблоков достаточно просты и вполне выполнимы даже не профессионалом в строительном деле.

Оборудование для производства блоков

Если задача заключается в возведении небольшой постройки, то шлакоблоки можно создавать в простых формах с бутылками. Если же масштабы строительства гораздо крупнее, то здесь придётся воспользоваться вибростанком, в том числе самодельным. Изготовить хорошее оборудование можно из подручных материалов. Это существенно сэкономит ваше время и снизит расходы на покупку дорогих деталей.

В настоящее время подходящие чертежи и пошаговое руководство имеются в свободном доступе в интернете, поэтому найти их может любой желающий. Для успешной работы необходимо приобрести высокооборотный электрический двигатель, оборудованный двумя валами и мощностью 0,5−0,7 кВт, лист стали диаметром не меньше трёх миллиметров, а также арматуру с диаметром от 12 миллиметров. В качестве дополнительных деталей применяются пружины, металлические уголки или швеллеры.

Перед началом работ вы должны изучить описание чертежей и приступить к подготовке металлических элементов. Из полученного сырья создают форму для блоков и каркас вибростола. Электрический мотор используется в роли виброинструмента. Его устанавливают на раме с поддоном, дополняя специальными держателями, которые обеспечивают непрерывный контакт с формой-матрицей. Созданные своими руками модели значительно дешевле магазинных. К тому же их можно модернизировать путем применения передвижной платформы, что облегчит дальнейшую эксплуатацию оборудования на строительной площадке.

Себестоимость самодельных шлакоблоков определяется их типом (фундаментные, теплоизолирующие, стеновые) и конструкцией (пустотелый, полнотелы). На этот показатель влияют еще размеры, разновидность наполнителя и ряд других факторов. Если использовать недорогое самодельное оборудование, можно запустить массовое производство материала, себестоимость которого составит 15−20 рублей за единицу. Розничная стоимость равна 25−50 рублей. В результате домашнее производство обойдётся примерно в два раза дешевле, чем покупка в магазине, что позволит сэкономить колоссальную сумму денег.

https://youtube.com/watch?v=t6xDw46lRyg

Описание технологии изготовления

Многие частные застройщики часто задаются вопросом: можно ли создать качественные шлакоблоки самостоятельно и как это сделать? На самом деле процедура не требует особых навыков или сложных алгоритмов. Если соблюдать базовые рекомендации и следовать инструкциям, действие удастся завершить в короткие сроки.

Условно процедуру производства разделяют на три этапа:

1. Подготовка бетонного раствора, который состоит из воды, цемента и любого отсева. Если есть необходимость, его дополняют пластифицирующими добавками, которые положительно сказываются на качественных показателях готового продукта, повышают водонепроницаемость и устойчивость к низким температурам.
2. Заливка приготовленного состава в специальные формы. Бетонную смесь уплотняют посредством процесса вибрации. Для этого нужно приобрести профессиональные приборы или изготовить станок для производства шлакоблоков самостоятельными усилиями.
3. Последний этап заключается в затвердевании блоков. При естественном температурном режиме подобное действие занимает от 36 до 96 часов. За это время смесь обретает подходящую форму и становится готовой для дальнейшей обработки. Чтобы ускорить процесс, к составу можно добавить специальные вещества.

Если вы намерены заняться производством качественного строительного материала в домашних условиях, будьте готовы запастись:

1. Вибростанком.
2. Подходящими материалами.
3. Относительно ровной площадкой.
4. Доступом к электрической сети с показателями напряжения 220 В.

Для начала нужно найти качественный станок для изготовления шлакоблоков. К счастью, в наши дни подобная покупка не является чем-то труднодоступным, т. к. эти приборы продаются во многих гипермаркетах и магазинах строительного оборудования. Да и устройство несложно создать своими руками. Однако если речь идёт о массовом производстве упоминаемого материала, то лучше отдать предпочтение профессиональному станку с высокой производительностью.

Рекомендации специалиста по изготовлению станка

С листовым металлом лучше всего работать с помощью углошлифовальной машины. Она позволит разрезать материал на заготовки для формирования стенок матрицы. Форма последней должна получиться такой, чтобы у вас была возможность изготовить сразу несколько блоков. Поэтому в матрице должны присутствовать перегородки.

Когда изготавливается станок для шлакоблоков своими руками, от трубы необходимо отрезать нужное число болванок. Для определения их количества необходимо учитывать, что на один кирпич должно приходиться 3 заготовки. Их высота должна быть меньше матрицы на 5 мм.

Если конусности трубы с помощью раскроя до половины добиться не удается из-за внушительной толщины материала в основе, то можно задействовать токарный станок. Каждый отрезок трубы заваривается с обеих сторон наглухо. К трубам привариваются пластины, которые после соединяются между собой. Для фиксации к стенкам рекомендуется предусмотреть съемное соединение, что позволит снять ограничители для производства монолитных шлакоблоков.

Технические характеристики

Плотность опилкобетонных блоков можно регулировать самостоятельно, увеличив долю опилок и песка в его составе. Характеристики материала в сфере тепло- и звукоизоляции будут тем выше, чем больше будет его плотность. Возрастет в таком случае и его прочность.

Можно выделить несколько групп опилкобетонных блоков, которые подразделяются от высоких технических характеристик к более низким:

М5. Самый оптимальный вариант для возведения фундаментов и стен построек, так как обладает большей плотностью.

М10. Блоки с подобной прочностью хороши для реконструкции стен и подвалов.

М15 и М20 одинаково хорошо подойдут для возведения внутренних стен и перегородок, а так же для облицовки.

Основные показатели характеристик опилкобетонных блоков отражены в таблице:

Средняя плотность, кг/м3	500-850
Прочность при сжатии, МПа	0,5-3,5
Теплопроводность, Вт/(м2·?С)	0,08-0,17
Прочность при изгибе, МПа	0,7-1
Модуль упругости, МПа	250-2300
Морозостойкость, цикл	25-50
Водопоглощение, %	40-85
Усадка, %	0,4-0,5
Биостойкость	V группа
Огнестойкость	0,75-1,5ч
Звукопоглощение, 126-2000Гц	0,17-0,6

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 630 ( 7.03 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4096 ( 45.69 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 3872 ( 43.19 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 367 ( 4.09 % )

Наполнителем при производстве могут служить:

• угольный шлак;
• мелкофракционный гравий;
• отсев щебня;
• песок;
• отходы кирпича;
• стеклянный бой;
• зола;
• перлит;
• гипс;
• опилки;
• древесная щепа.

При замешивании раствора пропорции будут зависеть от состава наполнителя. Главное условие – чтобы готовый раствор не растекался. Цемент при производстве шлакобетона используется марки не ниже М400, для улучшения эксплуатационных свойств готового изделия, в раствор могут добавляться пластификаторы.

Портативный станок для изготовления шлакоблоков своими руками

Ориентиром при самостоятельном производстве раствора для шлакоблоков может служить заводская рецептура: на семь частей доменного шлака – две части крупнозернистого песка, полторы части цемента и до трех частей воды. Способ проверки соответствия консистенции раствора требованиям простой: бросаем горсть на землю, она должна рассыпаться. Если собрать раствор и сжать его в кулаке, он обратно должен принять форму шара.

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Самодельный вибростанок

Последовательность изготовления шлакоблоков

Сама процедура формирования шлакоблоков достаточно проста. Наловчившись, вы будете тратить на один цикл производства шлакоблоков не более минуты (без учета времени на приготовление строительного раствора и других непроизводственных потерь).

Последовательность операций следующая:

• смазываем форму машинным маслом (только не отработкой!) или другим жидким смазочным материалом;
• укладываем в форму строительный раствор;

прижимаем смесь прессом и включаем мотор на 5-10 секунд;
поскольку под воздействием вибрации и пресса смесь дает некоторую усадку, добавляем раствор и повторяем процедуру

Здесь важно не переусердствовать: шлакоблоки должны иметь одинаковую высоту, но если вы добавите смеси больше, чем нужно, снятие излишков превратится в трудную, ненужную задачу. Со временем вы научитесь дозировать раствор на самодельном шлакоблочном агрегате в необходимых объемах;
поднимаем форму, оставляя изготовленное готовое изделие на месте, если используется вибростанок, именуемый в народе «несушкой», или переносим готовое изделие на место постоянного хранения.

Как видим, самостоятельное изготовление строительных блоков – процедура несложная, если учесть, что при этом, в качестве наполнителя для шлакоблоков можно использовать строительный бой, образующийся на месте ведения строительства.

Никто не мешает использовать при изготовлении шлакоблоков и другой блочной продукции готовые агрегаты, производимые серийно промышленным способом. Как уже отмечалось, если отсутствуют возможности приобрести новый станок, возможен альтернативный вариант – приобретение подержанного. В этом случае вибростанок для производства блоков будет стоить не намного дороже, чем самостоятельное изготовление – 4000-10000 рублей, в зависимости от состояния агрегата.

Originally posted 2016-11-29 09:42:53.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Как сделать вибростанок?

Изготовить шлаковые блоки в домашних условиях получится при помощи специального вибростанка, который также можно сделать своими руками. Основной составляющей такого приспособления является сама виброформа для раствора. Такой станок являет собой короб из стали, в котором фиксируются детали с пустотами (или без них). Сама матрица уже является станком. Его разрешено применять, осуществляя некоторые этапы ручным способом.

Чтобы самому сделать вибростанок, нужно закупиться:

• сварочным аппаратом;
• болгаркой;
• тисками;
• инструментом для проведения слесарных работ.

Что касается материалов, то потребуются:

• лист стали 3 мм – 1 кв. м;
• трубы диаметром 75-90 мм – 1 м;
• 3 мм стальная полоска – 0.3 м;
• электрический мотор мощностью 500-750 Вт;
• гайки и болты.

Рассмотрим порядок проведения работ по изготовлению самодельного вибростанка.

• Измерьте стандартный шлаковый блок либо зафиксируйте конкретные, нужные вам параметры.
• Вырежьте из листа металла боковые детали станка. Исходя из количества шлакоблоков, предусмотрите необходимое число перегородок. В результате формируется короб с 2 (или более) одинаковыми отсеками.
• Донная стенка толщиной не меньше 30 мм должна иметь пустоты. Исходя из данного параметра, определяем высоту цилиндра, ограничивающего пустоты.
• Нарезаем 6 отдельных кусков трубы длиной, соответствующей высоте цилиндра.

• Чтобы цилиндры приобрели конусообразное строение, допустимо срезать их вдоль до средней части, обжать при помощи тисков, а затем соединить путем сварки. При этом диаметр элементов уменьшится примерно на 2-3 мм.
• Цилиндры нужно заварить с двух сторон.
• Далее эти детали следует соединить друг с другом в виде одного ряда, следующего по длинной стороне будущего шлакоблока. Они должны повторять место расположения пустот на заводском элементе. На краях необходимо прикрепить по пластине размером 30 мм с отверстиями для крепежа к проушинам.
• В центре каждого отсека матрицы следует изготовить пропил и приварить проушину. Это необходимо для обеспечения установки временного крепежа ограничителей пустот.
• На внешней поперечной стенке наваривают 4 болта под крепежные дырки мотора.

• Далее приваривают фартук и лопасти по краям в местах, где осуществляется загрузка.
• После этого можно переходить к подготовке всех элементов к покраске.
• Сделать пресс, повторяющий форму механизма, можно при помощи пластины с отверстиями, диаметр которых больше самих цилиндров на 3-5 мм. Пластинка должна беспроблемно входить на глубину 50-70 мм в короб, где стоят ограничительные детали.
• К прессу надо приварить рукоятки.
• Теперь оборудование допустимо покрасить и зафиксировать вибромотор.

Инструкция по самостоятельному изготовлению формы

Конструкция формы имеет следующий вид: донышко и боковые стенки. Между парой поперечных досок или листов из металла следует на нужном для вас расстоянии закрепить поперечины. Выдерживайте шаг, соответствующий размерам требуемого шлакоблока.

Вариант формы для шлакоблоков

Поскольку достать готовое изделие из формы будет сложно, конструкция ёмкости должна быть разборной. Для эффективности производства делайте опалубку, рассчитанную на получение 4-6 шлакоблоков.

Схема формы

Для изготовления формы в целях создания шлакоблоков вам понадобится:

• листы железа толщиной 3 мм;
• железные планки в 5 мм (несколько штук);
• цилиндры, диаметром 4 см;
• сварочный аппарат;
• болгарка;
• мелок для разметки.

Этапы изготовления одинарной разъёмной металлической формы

Шаг 1. Проводим разметку листа согласно размерам блоков: нам понадобится две продольные стороны и две поперечные. Вырезаем болгаркой наши пластины.

Ширина продольной пластины – 210 мм, длина 450 мм, поперечной – 210 на 220 мм.

На стальных листах отметки для резки

Шаг 2. Ко дну формы для шлакоблока должны привариваться крылышки, высотой 3,5 см, чтобы форма не ездила, и ручка – для быстрого освобождения залитого раствора от формы.

Шаг 3. По контуру поперечных и продольных стенок производят насечки, с целью зацепить форму за продольно установленные стенки.

Изготовление формы

Шаг 4. Собираем нашу форму.

Сборка формы

Шаг 5. Для создания пустот в шлакоблоке изготавливаем навесные цилиндры. Их необходимо приварить к пластине толщиной 3-4 мм, которая должна как будто пронизывать цилиндры ближе к верху. На торцевых стенках нашей ёмкости делаем насечки, чтобы их зацепить.

Разъемная форма на несколько блоков

Блоки из шлака как строительный материал и их применение

Материал представляет собой одну из разновидностей стройматериалов, внешне похожий на камень. В его основе лежит наполнитель (шлак), а в качестве связующего элемента выступает раствор из цемента. Шлакоблоки используются для строительства небольших домов. Материал обладает хорошей теплоизоляцией, а также изолирует звук.

Имеется два основных варианта изготовления шлакоблоков: промышленным способом и домашним.

В состав стройблока входят следующие компоненты:

• песок;
• отсев из гранита;
• шлак;
• керамзит;
• цемент;
• щебень;
• кирпичный камень;
• щебенка.

Для создания блоков своими руками применяются специальные станки небольших габаритов. Помимо станка оборудование для производства шлакоблоков в домашних условиях включает в себя:

• строительную тележку;
• бетономешалку;
• сито;
• лопату.

Оборудование, используемое при производстве шлакоблоков

Существуют специальные станки для производства шлакоблоков. Одним из наиболее выгодных по соотношению цена/качество является станок МАРС. Он не только недорогой и производительный, но еще достаточно мобильный.

Небольшие габариты позволяют применять данную установку для частных нужд. Выпускается несколько моделей МАРСа: для изготовления шлакоблоков с круглыми и квадратными пустотами, для простеночных полублоков или же модель сочетает в себе сразу несколько функций.

Хорошо зарекомендовал себя передвижной вибропресс Команч-34. Им можно одновременно производить четыре блока. Он надежен, высокопроизводителен, не требует больших затрат при обслуживании и ремонте. Конструкция окупает себя в течение нескольких дней.

Производительность Команч-34 – 120 шлакоблоков в час. Привод мощностью 0.35 кВт, вес устройства – 160 килограмм. При необходимости смены размера изготавливаемых шлакоблоков предусмотрена возможность переналадки оборудования.

Отличным вариантом для «домашнего» использования будет индивидуальный вибростанок 1ИКС. Это малогабаритная установка, предназначенная исключительно для изготовления шлакоблоков. По другому ее еще называют миги-станок.

Существует стандартная, универсальная и рассчитанная на три вида блоков комплектация станка. Производительность такого оборудования достигает семидесяти шлакоблоков в час, конструкция оснащена двигателем мощностью 150 Вт при 3000 оборотах в минуту. Весит 1ИКС 45 килограмм.

Кроме того можно изготовить станки-вибропрессы своими руками, используя при этом специально разработанные чертежи.

Чертежи станков для производства шлакоблоков

Описание материала

Опилкобетон — это материал, который можно отнести к категории легких. Для его создания используются непосредственно опилки, цемент и песок. Разработан он был в 60-х годах, но широко применяемым стал лишь с 90-х годов.

Благодаря высоким санитарно-гигиеническим свойствам, его можно использовать для возведения абсолютно любых зданий и учреждений, в том числе и тех, которые предназначаются для детей.

Блоки можно подвергать абсолютно любой механической обработке, так как они практически не дают трещин и сколов. Очень часто их путают с арболитовыми блоками. Отличаются эти два строительных материала применением в них разных заполнителей.

Что касается арболита, то для его изготовления применяют дробленную щепу, которую получают за счет измельчения отходов древесины, а также дробления камыша и стеблей хлопчатника, а для изготовления опилкобетона применяются только опилки.
