Применение стяжных болтов для сборки опалубки

Гайки стяжные для опалубки

Гайки для опалубки — это литые изделия с круглым отверстием посередине, внутри которого сделана резьба. Она позволяет накручивать данные элементы на шпильку с противоположных сторон и вместе с тем притягивать палубы друг к другу до момента установки необходимой ширины проёма между ними.

По форме гайки для опалубки подразделяются на:

барашковые — самые популярные метизы. Они оснащены круглой опорой (тарелкой), которая увеличивает площадь прилегания элементов и положительно влияет на устойчивость всей конструкции. Для удобного финального закручивания предусмотрены так называемые ушки;
крыльчатые — похожи на предыдущие изделия. Отличие заключается в отсутствии тарелки и в расположении ушек на специальных крыльях. Такие гайки для опалубки используют как для фиксации винтовых замков, так и в нестандартных ситуациях крепления;
шестигранные — наиболее компактные элементы. Закручиваются обычным ключом. Применяются в основном при монтаже фундаментной опалубки;
шарнирные — мощные квадратные плиты с полусферой наверху. Предназначены для стягивания и фиксации любых панелей, в том числе и округлых. В последнем случае отлично уравновешивают перепады внутренних и внешних радиусов. Позволяют устанавливать стяжные винты со смещением до 15°.

Производятся гайки для опалубки из чугуна или стали с последующей оцинковкой либо без неё. Необработанные детали стоят дешевле. Покрытые цинковым или полимерным слоем чуть дороже, зато они не подвергаются коррозии и служат дольше. И те, и другие могут иметь диаметр 70, 80, 90 и 100 мм. Он прямо пропорционален нагрузке, на которую рассчитано изделие.

Дополнительные элементы к стяжкам для опалубки

Стяжку для опалубки рекомендуем комплектовать не только основными элементами, но и дополнительными. К ним принадлежат:

Шайбы — квадратные пластины из стали с круглым отверстием в центре. Используются для увеличения площади опоры на ребро щита, равномерного распределения нагрузки, предохранения винтовой пары от разрыва и каркасных элементов от истирания.
Шкворни (анкеры торцевые) — модифицированные стяжные винты с перпендикулярно закреплёнными на концах ограничителями. Служат для соединения линейных и универсальных палуб при формировании колонн и торцевых окончаний стен. Применяются в комплекте с гайкой и шайбой.
Трубы ПВХ — распорные элементы. Защищают поверхность винтов от соприкосновения с бетоном, чем упрощают процесс разборки опалубки и позволяют применять стяжные детали повторно.
Конусы — фиксирующие изделия из сложного полимера. Монтируются на края труб-оболочек. Обеспечивают их плотное прилегание к щитовой поверхности, исключая риски протечек раствора внутрь.

Не стоит забывать и о заглушках. Внешне они напоминают обычные пробки. Служат для герметизации отверстий, которые остались в бетоне после извлечения стяжных винтов для опалубки, а также сделанных в щитах, но незадействованных при монтаже.

голоса

Рейтинг статьи

Технология монтажа

При монтаже очень важно правильно установить стяжки опалубки. Технология установки зависит от типа стяжных элементов и разновидности опалубочной системы

Наиболее существенные отличия существуют в технологии установки съемного и несъемного крепежа.

Съемные стяжки

Если планируется монтаж съемных форм и будет использоваться съемная стяжка опалубки, то крайне важно изолировать крепеж от бетонной смеси. Если этого не сделать, то извлечь крепеж будет невозможно

Оставлять съемную опалубку в теле монолитной конструкции не рекомендуется по следующим причинам:

металлические съемные стяжные комплекты довольно дорогие, использование их, как одноразовых тяжей, крайне нерационально;
металлические детали не имеют достаточно защиты от коррозии, поэтому они будут постепенно разрушаться внутри бетонной конструкции;
металлические элементы внутри бетона будут образовывать «мостики холода».

Чтобы произвести монтаж съемных стяжек необходимо:

специальные щиты, имеющие монтажные отверстия по периметру с шагом не больше 300 мм;
специальные смазки для щитов;
стяжной комплект: стяжная шпилька, две гайки, две шайбы;
трубка из ПВХ, диаметр трубки должен быть немного больше диаметра стяжной шпильки, чтобы её можно было легко вставить в трубку;
пластиковые фиксаторы в виде конусов, чтобы внутрь трубок не попадала бетонная смесь и грязь.

Демонтаж проводится после застывания бетона. Для выполнения этих работ потребуется:

тяжелый молоток для удаления шпилек;
болгарка для срезания выступающих частей пластиковых трубок.

Несъемные металлические стяжки

Если используется несъемная стяжка опалубки из металла, то монтаж проводится без применения защитных пластиковых трубок. Шпильки проводят через монтажные отверстия щитов и закрепляют гайками с предварительной установкой шайб.

При использовании несъемных элементов важно правильно выполнить демонтажные работы. Выступающие концы шпилек необходимо срезать с небольшим заглублением в бетонную конструкцию

После чего образовавшееся углубление замазывают цементным раствором, приготовленным с добавлением гидроизоляционных материалов.

Несъемные пластиковые стяжки

При сборке несъемной опалубки более выгодно использовать пластиковые стяжки. Основным преимуществом этого варианта крепежа является относительно низкая стоимость. Пластиковый крепеж стоит существенно дешевле металлического.

Несъемные пластиковые детали крепятся на внутреннюю поверхность желоба опалубочных листов, то есть, их установка не требует наличия монтажных отверстий. Комплект состоит из следующих деталей:

собственно тяж;
удлинитель, который используется при сборке форм шириной более 250 мм;
дожимные манжеты;
крепеж (шурупы, дюбель-гвозди).

Итак, стяжка – обязательный элемент для большинства видов опалубки

При выборе типа крепежа важно принимать во внимание тип опалубочной системы и характеристики возводимого монолитного сооружения. Отличия между разными видами тяжей заключаются в принципе действия крепежа, а также в способе закрепления на щитах

Виды металлической опалубки

Изготовление металлической опалубки подразумевает выпуск конструкций нескольких типов, выбор которых зависит от проектного задания и предстоящих строительных объемов. В большинстве случаев пользуются тремя наиболее популярными вариантами.

Балочно-ригельный

Отличное решение для строительства сборно-монолитной либо монолитной конструкции перекрытий, фундаментов, колонн, стен несущего типа.

Балочно-ригельная технология позволяет заливать сложные конструкции с определенными значениями кривизны изгибов. Оборудование популярно для строительства объектов с элементами архитектурных украшений.

Опалубка отличается небольшой массой, монтируется довольно просто, разбирается быстро. Есть возможность многократного использования без дополнительной очистки щитов между циклами. Основное достоинство – может применяться комплексно с другими опалубочными системами.

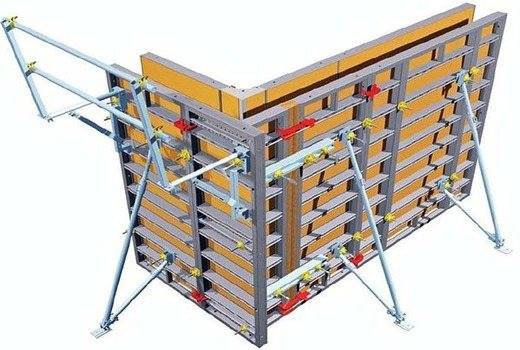

Крупнощитовой

Щиты отличаются большими размерами. Конструкция сборная, усилена ребрами жесткости по вертикали и по горизонтали.

Основная задача применения – сформировать крупные и высокие конструкции вертикального типа. Крупнощитовую опалубку выставляют для бетонирования стен, потому что конструкция способна выдержать существенные нагрузочные воздействия, создаваемые бетоном. Применяя доборные элементы, появляется возможность сформировать длинную и высокую конструкцию.

Переставной крупнощитовой опалубкой пользуются профессиональные строители, потому что монтаж и демонтаж системы требует привлечения специальной техники.

Основу комплект составляют крупные щиты, соединяемые друг с другом специальными креплениями. При установке используются домкраты, помогающие регулировать положение каждого щита.

Мелкощитовой

Опалубочный комплект состоит из:

щитов, непосредственно контактирующих с бетонным раствором;
поддерживающих элементов, фиксирующих щиты в необходимых положениях;
креплений.

Мелкощитовая опалубочная система позволяет отливать конструкции пятнадцатиметровой высоты. Ее часто применяют при устройстве фундамента, потому что после затвердевания бетона щиты легко снимаются и используются на очередном участке.

Одно из достоинств такой опалубки – ее универсальность. Систему можно использовать не только для строительства жилых объектов, но и для возведения хозяйственных построек.

Отдельно отмечается высокий экономический эффект – опалубка используется многократно, полностью окупая собственные затраты и помогая быстро начать извлекать прибыль.

Применение и комплектация

Шпилька соединяет параллельные щиты опалубки, не давая им раздвигаться под напором застывающего бетона. Кроме того, она принимает на себя значительную часть давления. В настоящее время, это самый простой и надежный способ подстраховки конструкции. Шпилька опалубочная должна быть готова выдерживать самые серьезные нагрузки, поэтому ее изготавливают только из высококачественной стали.

Помимо металлического стержня, изделие комплектуется двумя гайками. С их помощью стяжку фиксируют с внешних сторон соединяемых поверхностей. Гайки делают из прочного чугуна методом точного литья. Оцинкованный крепеж обойдется немного дороже, но прослужит значительно дольше, так как защищен от коррозии. Площадь гайки составляет 9 см или 10 см, что позволяет обеспечить плотное прилегание к поверхности щита. Если этого все же окажется недостаточно, можно дополнительно использовать шайбы. Шпилька стяжная для опалубки может быть как короткой (50 см), так и очень длинной. Шестиметровые пруты трудно называть этим словом, но они тоже относятся к данной категории. Стандартный диаметр не превышает 1,7 см.

Как сделать опалубку для фундамента своими руками (съемную): подготовительный этап

Перед началом сборки съемной формирующей конструкции необходимо приобрести соответствующие инструменты и материалы, а также стоит подготовить территорию, которая была определена под установку фундамента. Наиболее распространенным является ленточное основание. Для изготовления съемной опалубки потребуются такие материалы:

доски шириной 100–150 мм и толщиной 25–30 мм;
распорочные бруски 100х50 мм;
колья толщиной 40–50 мм;
проволока;
гвозди;
саморезы;
полиэтиленовая пленка достаточной плотности.

Подсчет материалов для организации опалубки ленточного фундамента выполняется исходя из размеров будущего основания. Необходимо учесть несколько требований, позволяющих грамотно выполнить формирующую конструкцию. Высота опалубки, собираемой из фанеры, должна превосходить уровень цоколя на 50 мм. Распорки устанавливаются на строго определенной дистанции друг от друга (700-1000 мм).

Разновидности стяжек

Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.

Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:

съемные металлические шпильки переменного или одинакового сечения;
несъемные металлические болты;
скобы из пластика;
крепежные пластины из композитных материалов.

Универсальная

Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.

При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:

применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
возможность использования в комплекте с любым материалом опалубки.

Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.

Пластиковая

В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.

В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.

Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.

Винтовая

Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.

Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.

Стяжка

Универсальная стяжка для несъемной опалубки из XPS/ЭППС

Универсальная стяжка – крепёж, предназначенный для надёжного соединения стенок опалубки друг с другом. Применяется в конструкции быстровозводимых монолитных зданий и сооружений (в т.ч. стен и фундаментов) по технологии несъемной опалубки.

1. Замки защёлки для соединения стяжек и удлинителя — «крокодилы» быстрая фиксация и блокировка сборки.

2. Увеличенный диаметр (72мм) Фиксатора для панели.

3. Фиксатор усилен по упругости на изгиб.

4. Фиксатор имеет скрытую камеру для крепления шпильки.

5. Клипса арматуры позволяет фиксировать арматуру до 14мм в диаметре.

6. Изменённую форму стержня Стяжки что увеличивает нагрузки распора под бетоном.

7. Предел прочности на разрыв не менее 4 кН (400кг).

Характеристики:

Область применения универсальной стяжки:

опалубка стен и фундаментов из различных материалов;
опалубка перемычек над проёмами;
опалубка колонн, армопояса и ростверка;

Универсальная стяжка используется для соединения листов опалубки толщиной от 10 до 125 мм с шагом в 5 мм. В качестве листового материала, возможно использование экструзионного пенополистиролаXPS/ЭППС, утеплителей малой плотности в сочетании с другими строительными материалами (ЦСП, СМЛ, ОSВ, фанерой и т.д.).

При использовании универсальной стяжки возможно изготовить опалубку для формирования бетонного сердечника толщиной от 100 до 250 мм с шагом 25 мм, а с удлинителем – от 400 до 550 мм с шагом 25 мм.

Стяжка изготовлена из негорючего морозостойкого ударопрочного пластика. С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков. По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона от 30 до 70 мм. Соединение стяжек между собой обеспечивается специальным креплением.

Преимущества использования универсальной стяжки опалубки:

Низкая стоимость и возможность совмещения опалубки и утеплителя в одном изделии.
Высокая скорость, точность и простота сборки опалубки.
Возможность выбрать любой листовой материал достаточной прочности и влагостойкости в качестве стенок опалубки.
Отсутствие мостиков холода в готовой конструкции.
Отсутствие демонтажных работ опалубки.
Высокая прочность на разрыв при малом весе и инертность к строительным материалам.
Возможность выбирать толщину бетонной и опалубочной частей, а также защитного слоя.

Технические характеристики:

Наименование показателя	Значение
Толщина листовых материалов опалубки, мм	10-100(с шагом 5 мм)
Толщина бетонного сердечника, мм	Стяжка 150-250(с шагом 25 мм)
Удлинитель 300-400 (с шагом 25 мм)
Прочность на разрыв, Н/кг	2000/200
Вес, кг	Стяжка 0,08
Удлинитель 0,027
Количество в упаковке, шт	Стяжка 150
Удлинитель 150
Размер упаковки,мм	Стяжка 600Х400Х300
Удлинитель 350Х200Х200

Стяжные винты для опалубочных щитов

Технология использования съемной опалубки в монолитном строительстве подразумевает наличие надежных крепежей, соединяющих параллельные щиты между собой и фиксирующих их на нужном расстоянии. Эти функции выполняет комплект из стяжного винта с двумя гайками, затягиваемыми с внешних сторон, ПВХ кожуха и фиксаторов. Он поддерживает щиты в заданной плоскости совместно с наружными опорами, гарантирует заливку в пределах проектной толщины и переносит любые динамические нагрузки.

Основные характеристики и функции

Винтовая шпилька представлена стальным резьбовым стержнем с наружным диаметром в 17 мм и внутренним сечением в 15 и шагом насечек в 10 мм (более тонкие разновидности существуют, но применяются редко и не соответствуют требованиям строительных нормативов). Ее длина варьируется от 40 см до 6 м, точное значение подбирается исходя из толщины заливаемого монолита.

Сырьем служит качественная сталь (Ст20, Ст35, литейная 35ГЛ), ее рабочие характеристики неизменные: 1 п.м. такого прута весит не менее 1,4 кг, изделие выдерживает нагрузку на разрыв до 12 т при динамических воздействиях в пределах 85-240 кН.

Комплектующие для опалубки

Сама по себе прямая шпилька не способна удерживать тяжелые щиты, для ее фиксации используются две стяжные гайки – по одной на каждую наружную сторону. Их выливают из ударопрочного чугуна, к отличительным особенностям относят наличие широкой прижимной площадки с диаметром в пределах 70-100 мм и высокую геометрическую точность. В зависимости от места расположения крепежа и угла наклона щитов применяются барашковые, шестигранные и прижимные разновидности гаек. Последние рекомендуют купить при необходимости установки палубы под разными углами.

Для увеличения площади соприкосновения под крепления могут закладываться квадратные шайбы с толщиной в пределах 3-10 мм и размерами от 10×10 до 20×20 см. Потребность в этих комплектующих возникает при ожидании экстремальных нагрузок, они увеличивают выдержку на разрыв до 14 т. Для защиты резьбовой части от бетона стяжной винт укладывается в пластиковые трубы с внутренним диаметром в 22 мм, фиксируемые по краям опалубки резиновыми фиксаторами и закрываемыми впоследствии пробками-заглушками.

Расход крепежей регламентирован нормами ГЭСН-2001-06, эту часть вместе с составлением схемы щитов рекомендуют доверить специалистам, учитывающим все характеристики заливаемой конструкции.

Стяжные шпильки используются в системах из любого материала, включая мелкощитовые и ригельные, при стандартных размерах оснастки на один элемент уходит 3-4 шт (1-2 на верхние участки, 2 на низ). В остальных случаях ориентировочный расход составляет 2-4 шт на 1 м2 (с размещением с шагом в полметра в 2 ряда). Отверстия сверлятся в палубе заранее с учетом рекомендуемого отступа от края бетонной конструкции в 10 см. Расход по длине рассчитывается по формуле: ширина монолита + 30 см, запас на фиксацию шпильками обязателен.

Продукция находится в свободном доступе, приобрести качественные крепежи для опалубки с нужными размерными характеристиками можно в любом строительном магазине, но минимальные затраты наблюдаются при их оптовой закупке. Для разовых работ их выгоднее брать в аренду, эти услуги по доступной стоимости предоставляют поставщики оснастки и фирмы, занимающиеся возведением монолитов.

Фанера для опалубки: разновидности материала

На сегодняшний день существует четкая градация такого материала, как фанера. Встречается несколько популярных разновидностей листов, которые могут быть использованы в качестве щитов для формирующей конструкции. Все они отличаются друг от друга по одному признаку – типу клея. При сборке опалубок применяются такие виды фанеры:

ФБА;
ФСФ.

ФБА. В этом случае между слоями шпона располагается альбуминоказеиновый клеевой состав. Данная разновидность фанеры отличается высокой экологичностью. Ее нередко выбирают в качестве альтернативы натуральным материалам. Цена фанеры для опалубки этого типа довольно высокая, однако ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется применять ФБА, так как этот вид фанеры отличается слабой устойчивостью к воздействию влаги. Поэтому такой вариант употребляется только в крайнем случае.

ФСФ. Данный материал имеет хорошую устойчивость к воздействию влаги. Это является серьезным преимуществом, которое определяет эксплуатационные особенности такой фанеры. Склеивающий состав в этом случае представлен смолой (фенолформальдегидной).

Многие специалисты советуют применять именно этот тип фанеры при сборке опалубки своими руками. Для стен используется несколько иная технология, но для фундамента такой вариант является наиболее приемлемым. Еще одним достоинством ФСФ является то, что ее можно использовать несколько раз. Обшивать внутренние части помещения такой фанерой не рекомендуется.

Разновидности стяжек

Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.

Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:

съемные металлические шпильки переменного или одинакового сечения;
несъемные металлические болты;
скобы из пластика;
крепежные пластины из композитных материалов.

Универсальная

Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.

При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:

применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
возможность использования в комплекте с любым материалом опалубки.

Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.

Пластиковая

В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.

В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.

Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.

Винтовая

Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.

Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.

Характеристики конструкции

Для создания опалубки из металла используются листы толщиной 1-2 мм. Несмотря на дороговизну, использование этого материала имеет свои преимущества. К ним относятся:

устройство фундамента любой конфигурации;
дополнительная гидроизоляция;
универсальность;
создание совершенно гладкой поверхности;
идеальный вариант для монолитного и ленточного фундамента (за счет арматуры, приваренной к опалубке);
простота облицовки (при значительном возвышении основания дома над поверхностью земли);
максимальная жесткость;
устойчивость к нагрузкам без деформации и изгибов;
простота осуществления монтажных работ.

Стальная опалубка обладает следующими техническими характеристиками:

высота щита — 0,6-3 м;
их ширина — 0,25-1,2 м;
оборачиваемость каркаса — до 300 циклов, палубы — до 80 циклов;
прогиб — не более 1/400 пролета;
давление бетона — 75-80 кПа.

Финишные работы по устройству опалубки

После того, как укреплена опалубка, необходимо проверить правильность горизонтального и вертикального расположения стенок конструкции. Неровная поверхность опалубки может привести к возникновению неравномерного давления. При обнаружении такого дефекта выравнивание конструкции производится двумя способами:

путем перестановки опорных колышков;
с помощью замены неровных досок.

Перед заливкой цементного раствора опалубка проверяется на наличие различных повреждений. Растрескавшиеся доски подлежат замене. Они могут не выдержать нагрузки, и бетон разольется за пределы опалубки. Все колышки должны плотно располагаться в земле. При наличии расшатавшихся опорных элементов они переустанавливаются.

Видео по укреплению опалубки:
