Устройство «пирога» стены каркасного дома

Мембраны и защитные плёнки

Правильный каркасный пирог с ватным утеплителем используют специальные мембранные плёнки. Они отличаются от обычного полиэтилена наличием внутренней структуры в виде пор. Поры сужаются к одной из сторон, и поэтому пропускают молекулы влаги только в одну сторону. Таким образом, влажный пар может выходить из утеплителя и не может проникать внутрь его.

Утепление пола с пленкой ветрозащиты.

В качестве гидрозащиты может быть использована фольга. Её отличительные особенности – она абсолютно паронепроницаема. При этом может выдерживать высокие температуры, поэтому используется при обустройстве каркасной стены в зоне будущего расположения газовой плиты, кухонной печки или внутри парной в построенной каркасной бане.

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

  1. Самый первый слой – это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
  2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены “каркасника” предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
  3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина – тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими “великолепными” стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
  4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
  5. Пятый слой – это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
  6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
  7. Седьмой слой – это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
  8. Восьмой слой – это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
  9. Следующий слой – пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
  10. Самый последний слой – это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку – нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе

Используемые материалы (состав стен)

Пожалуй, самым важным слоем стенового пирога является утеплитель, от его выбора зависят эксплуатационные характеристики будущего дома. В качестве утеплителя при строительстве каркасного коттеджа могут применяться:

  • Пенопласт – один из самых дешевых изоляторов. Его отличает повышенная хрупкость и горючесть. Кроме того, пенопласт может быть поврежден грызунами.
  • Минеральная вата – популярный теплоизоляционный минерал, преимуществами которого является экологичность, долговечность, простота использования и высокая энергоэффективность.
  • Эковата и пенополиуретан – относятся к долговечным и дорогостоящим изоляторам, которые обеспечивают зданию превосходные теплоизоляционные характеристики.

Для пароизоляции могут использоваться специальные мембраны и фолгированные, рулонные материалы. Современный строительный рынок способен предложить частным застройщиком огромный выбор товаров для внутренней и внешней обшивки.

Материалы для внешней обшивки:

  • Виниловый сайдинг – не подвержен гниению, отличается длительным сроком службы, простой и удобством ухода.
  • Сайдинг из металлических сплавов – обладает привлекательным внешним видом, отличается долгим сроком службы, устойчив к воздействию негативных внешних факторов.
  • Блокхаус и вагонка – натуральный и экологичный материал, без применения специальных пропиток деревянная доска разбухает и рассыхается.

Искусственный камень, керамогранит, штукатурка – атмосфероустойчивые материалы. Поверхности, зашитые ими, имеют очень эстетичный внешний вид. Внутренняя отделка коттеджа выполняется вагонкой, гипсокартоном, древоволокнистыми плитами. В современном строительстве для внутренней отделки используют новые инновационные материалы и модернизированные, давно известные и используемые:

  • OSB плиты – производят из древесной стружки, несколько слоёв которой прессуют и склеивают между собой. Влагостойкий, пластичный материал, с которым легко работать.
  • ЦСП плиты – комбинация из древесной стружки и цементной смеси. Цемент для ЦСП используют только высоких марок.
  • ДВП – жёсткая плита, спрессованная из волокон древесины.
  • Фанера — представляет собой долговечный и удобный в использовании материал.

Каркас быстровозводимых зданий может возводиться не только из деревянных брусьев, но и из металлических профилей. Применение инновационных технологий позволяет выполнять крепление без использования сварочного аппарата.

Легкие стальные тонкостенные конструкции (ЛСТК) — профили и листы из высокопрочной оцинкованной стали. Позволяют в кратчайшие сроки возводить надежные здания «на века».

Правильный пирог для потолка или крыши

От утепления верхней плоскости дома зависит многое. О методологии работы с плоскими крышами можно прочесть в отдельной статье на нашем сайте. Однако для «фигурных» крыш утепление потолка будет схожим с утеплением стен.

Пирог крыши деревянного каркасного домасостоит из нескольких слоев утеплителя, активной защиты, декоративных слоев. Этот слой выполняет несколько важных функций:

  • Предотвращает резкое изменение температуры помещений в теплое время года;
  • Защищает постройку от осадков;
  • Предотвращает скапливание влаги под крышей и на потолке;
  • Сохраняет до 30-40 % тепла внутри дома (теплый воздух всегда стремится вверх);
  • Обеспечивает дополнительную вентиляцию комнат.

Порядок укладки материалов имеет ряд особенностей. Прежде всего, часть работ придется выполнять со стремянки или лесов, другую часть — с плоскости крыши. Хорошие балки из металла или толстого дерева станут не только основой для плоскости крыши, но также хорошей страховкой для рабочих.

Строение кровельного пирога практически не зависит от типа крыши. Если в доме предусмотрена мансарда — минеральная вата все равно монтируется на потолок и после слой теплозащиты дублируется на скаты под профнастил или фальш-черепицу.

Схема пирога кровли выглядит следующим образом:

  1. Слой пароизоляции — толстая мембрана, которая позволяет крыше «дышать», но при этом не пропускает влагу и вредоносные бактерии. Служит качественной защитой от конденсата и осадков. Снизу этот слой «подпирает» лист ОСБ или гипсокартон. Он же не дает утеплителю вывалиться из горизонтальных ячеек;
  2. Теплоизолятор — укладывается в ячейки между балками. Защищает здание от потери тепла;
  3. Гидроизоляция — важный слой кровельного пирога. Служит защитой от внешней влаги, которая может скапливаться на чердаке. Укладывается внахлест лист на лист, нередко задувается монтажной пеной, заливается смолой или составами на основе эпоксидных смол;
  4. Система вентиляции – представляет собой обрешетку, которая позволяет воздуху циркулировать внутри пирога.

Для скатной крыши модель каркаса выглядит таким же образом. Особенности монтажа зависят от угла наклона крыши. Нередко приходится резать листы утеплителя (для четырехскатных крыш). Также возникают проблемы с укладкой ваты в ниши необычной формы (трапециевидные или параллелограммы).

Возведение

Сначала необходимо сделать фундамент, так как в этом случае нагрузка на него небольшая, то подойдет обычный столбчатый фундамент с расстоянием между опорами 50-100 мм.

При создании каркасного дома, необходимо все его элементы делать из одинаковой древесины, иначе она будет иметь разные коэффициенты расширения, что может вызвать перекос здания.

При создании стен такого дома, можно выделить несколько этапов:

Создание нижней обвязки

Делают ее из брусьев, которые укладывают по периметру здания. Между собой они соединяются без зазоров, при помощи соединения шип-паз.

Для фиксирования нижней обвязки, лучше всего использовать деревянные нагели, так как от соприкосновения с металлическим крепежом, деревянные конструкции начинают быстро гнить.

Установка вертикальных стоек

Высота указанных элементов будет зависть от высоты потолка в вашем будущем доме. Стойки должны быть установлены вертикально, после чего их фиксируют при помощи временных распорок. Сначала монтируют угловые стойки, перед этим на место их установки вставляют нагели и стойки насаживают на них.

Верхняя обвязка

После установки всех вертикальных стоек, монтируют верхнюю обвязку, при этом пазы верхних брусьев должны соответствовать нижней обвязке. При выполнении монтажа надо следить, чтобы все углы были прямыми.

Монтаж потолочных балок

Через каждые полметра, в соответствии с расположением вертикальных стоек, устанавливают потолочные балки и надежно их фиксируют;

Дополнительные опорные элементы. Их монтаж проводится в соответствии с проектом, в местах расположения внутренних перегородок. Это позволит обеспечить дополнительную поддержку потолочных балок и укрепить всю каркасную конструкцию.

Установка стен каркасного дома

Принцип построения и соединения каркасных стен прост. Важные места, которые надо строить строго по алгоритму, называются узлами. Для чего? К ним принадлежат системы кровли, стен, перекрытия. Стены собираются внизу. А затем устанавливаются на нижнюю обвязку при помощи щитов. После создания первого этажа, возводят каркас второго

Важно постоянно проверять правильность геометрии углов дома. Прежде чем приступать к возведению, стоит купить все материалы и инструменты, которые могут пригодиться во время работы

Также следует подготовить участок.

Важно понимать, как правильно делается примыкание стен к полу и потолку каркасного дома.

Первая ступень — нижняя обвязка

Создание и изготовление каркасных стен начинают с обустройства нижней обвязки. От нее зависит устойчивость здания. Она является основой каркасного строения, к которой стены крепятся к фундаменту, и благодаря ей нагрузка дома распределяется равномерно.

Для устройства обвязки лучше брать самый качественный брус с сечением 20х15 сантиметров. Именно на него будет приходиться вся нагрузка

Специалисты советуют при возведении каркасных стен особое внимание уделять вопросу продления эксплуатационного срока материала. Брус рекомендуется пропитать раствором железного купороса

Выполняется нижняя обвязка по алгоритму:

  • В фундамент залить металлические шпильки.
  • Обмазать их битумом и обернуть рубероидом.
  • Просверлить в брусе отверстия под металлические шпильки. Выбрать по краям пазы для устройства крепления в деревянное основание.
  • Установить брус на фундамент. В каждый угол вбить по четыре гвоздя длиной 15 сантиметров.

Если при возведении фундамента шпильки не заливались, тогда делают вспомогательное крепление бруса на анкере. Для этого применяют крепежи с широкими шайбами и шестигранными гайками.

Крепление внутренних стоек

После установки нижней обвязки переходят к креплению внутренних стоек. Сначала надо определиться с вариантом их крепления. Проще всего их фиксировать при помощи оцинкованных стальных уголков. Сначала монтируют угловые элементы, а затем промежуточные. Чтобы стойки не расшатывались до того момента, как будет создана верхняя обвязка, их укрепляют на время укосинами, которые впоследствии просто снимаются. Укосины располагают между нижней и верхней обвязкой под наклоном. Фиксируются они гвоздями

Важно выдерживать расстояние между стойками около 50 сантиметров

Чтобы установить внутренние стойки, надо для них по всей нижней обвязке сделать пазы. Угловые стойки надевают на нагель. Предварительно следует вырезать в торце соответствующее отверстие. Существуют разные варианты крепления внутренних стоек.

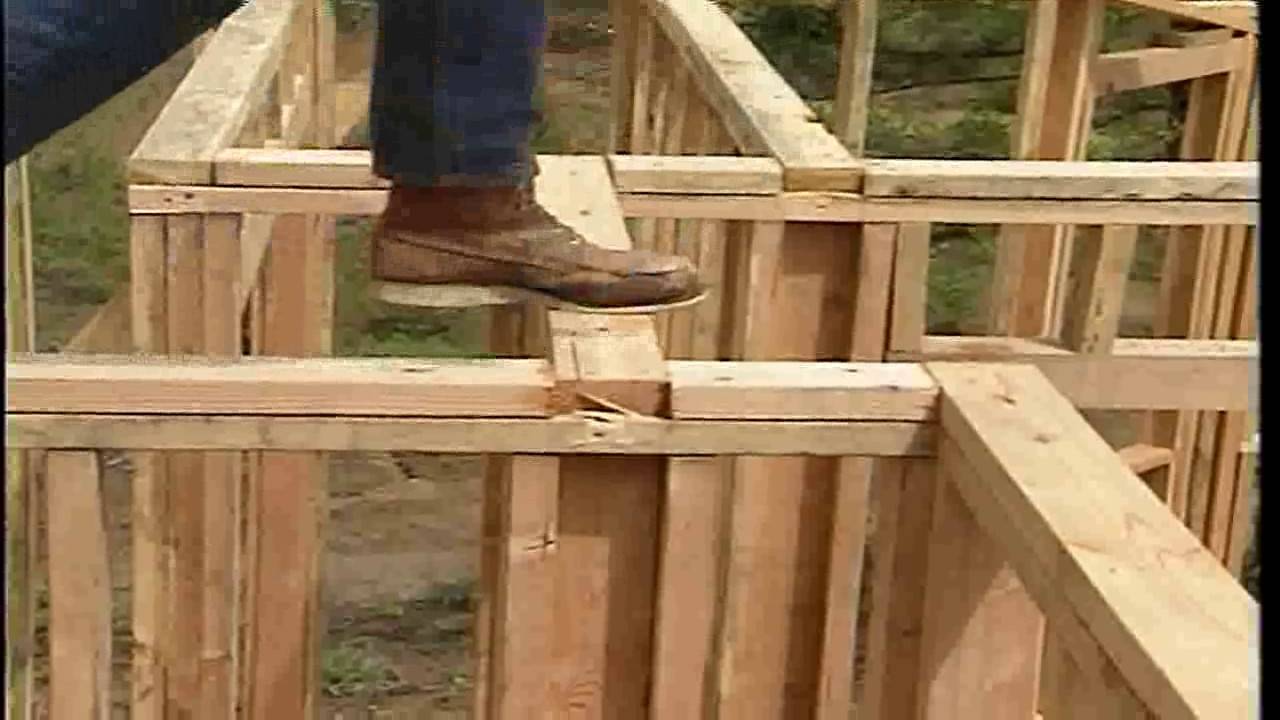

Заключительный этап — верхняя обвязка

Верхняя обвязка проводится аналогично нижней. Единственно в чем заключается сложность, это что установку приходится проводить на высоте. Для монтажа также используют стальные уголки. Применяют сдвоенную доску с прокладкой теплоизоляции. Подойдет и цельный брус. Если периметр дома превышает шесть метров, тогда помимо угловых столбов посредине стены ставят и промежуточные. Только потом кладут верхнюю обвязку.

Перед креплением обвязки к стойкам нужно проверить их вертикальность. Брус верхней обвязки фиксируют по углам при помощи четырех гвоздей. Затем приступают к монтажу постоянных укосин. Их создают из бруса меньшего сечения, чем стойки. Крепление осуществляют с внутренней стороны постройки. Каждую стойку надо подпирать четырьмя короткими укосинами (двумя внизу и двумя вверху). Временные укосины между нижней и верхней обвязкой снимают.

Каркасные стены удобнее всего собирать в лежачем положении. Так легче сколачивать между собой вертикальные стойки, верхнюю и нижнюю обвязку, укосины и ригель. Как поднять длинную стену одному?

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

  1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
  2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
  3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
  4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
  5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Устройство пирога стены

Классический пирог каркасного скандинавского дома состоит из следующих элементов:

  1. Внутренняя отделка – хорошим вариантом для базового слоя является гипсокартон, используют для этого и плиты OSB. Гипсокартон используют узкий или обычной толщины – от 9,5 до 1 9 мм. Хорошее решение – использование пароизоляционного гипсокартона толщиной 9,5 мм. Если говорить об ОСП, то чаще всего для отделки внутри каркасного дома используется OSB-3.
  2. Дополнительный слой утепления – минвата толщиной 50 мм, но этот слой не является обязательным, так как больше используется для звукоизоляции.
  3. Пароизоляция – лучше использовать пароизоляционную мембрану.
  4. Утеплитель – лучше использовать минеральную вату толщиной 150 мм, которой заполняется все пространство между стойками.
  5. Элементы каркаса – несущие стойки сечением 100х150 мм, а если стена не несущая, можно использовать брус сечением 50х150 мм.
  6. Плита OSB – достаточной прочностью, необходимой для наружной облицовки фасада обладают плиты OSB-3 и OSB-4.
  7. Гидроветроизоляция, а лучшим решением будет использование диффузионной мембраны.
  8. Наружная отделка – по желанию это может быть: сайдинг с воздушным зазором, блок-хаус, фасадный кирпич, плитка, вертикальная обшивка доской, декоративная штукатурка и другие материалы.

Остается узнать об особенностях скандинавского варианта строительства, оценить его преимущества и сказать о недостатках.

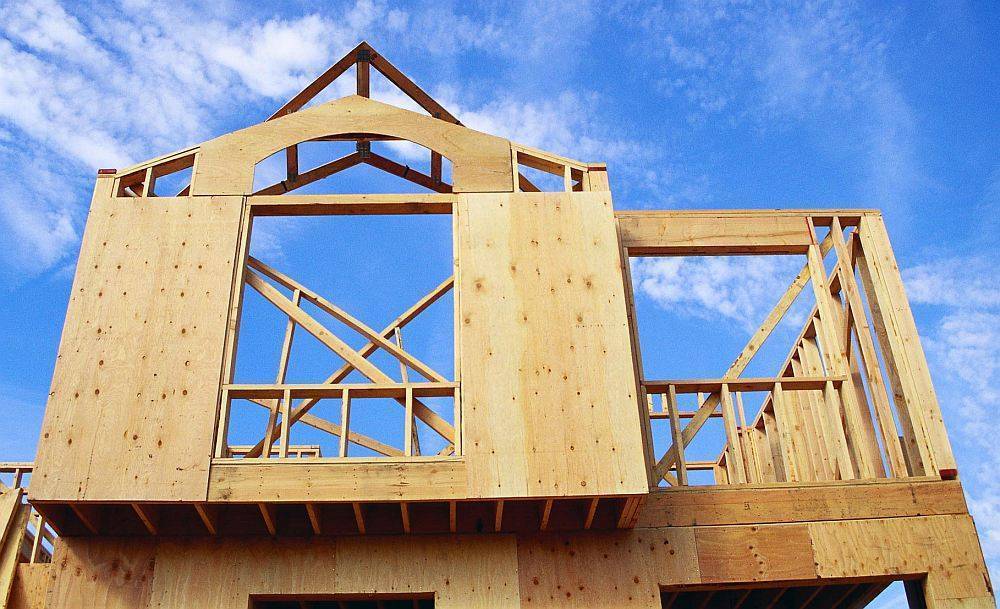

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

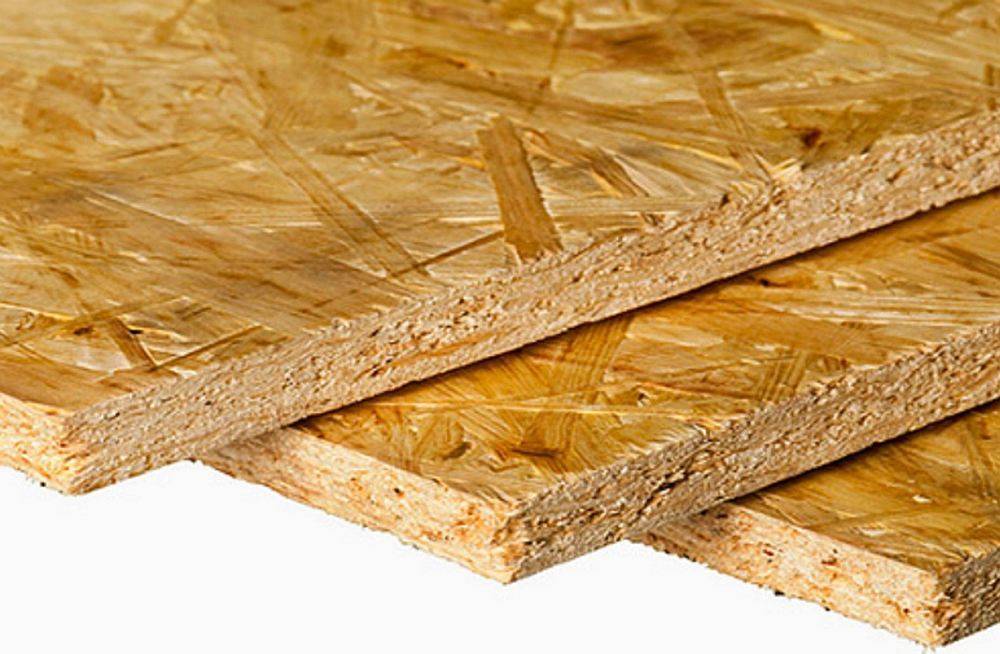

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

  • Оптимальное соотношение цены и качества.
  • Легко поддаются обработке – резке, сверлению, шлифовке.
  • Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
  • Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
  • Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

  • Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
  • Не боятся грызунов.
  • Экологически безопасны. Не выделяют в воздух вредные вещества.
  • Пожаробезопасны, относятся к категории слабогорючих материалов.
  • Хорошо сохраняют тепло.
  • Имеют хорошую паропроницаемость, являются «дышащими».
  • При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

  • Большой вес.
  • Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
  • Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

  • Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
  • Экологически безопасный.
  • Плиты имеют малый вес.
  • Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

  • не боится низких температур;
  • легко поддается обработке;
  • высокая прочность на сжатие;
  • доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

  • Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
  • Их стыки должны приходиться на середину каркасного бруса.
  • Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
  • Саморезы вкручивают с отступом от края плиты не менее 10 мм.
  • Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.
