Пошаговая инструкция по возведению столбчатого фундамента из кирпича

Поэтапная инструкция

  1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
  2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
  3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

  • ширина углублений равна 40 см;
  • в ямы слоями засыпается гравий и песок;
  • устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

  1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
  2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
  3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Выбор кирпича

Красный полнотелый кирпич

Чаще всего применяется для этих целей б/у кирпич, оставшийся после разборки какого-то здания. Это, в общем, неплохо, так как он прошел испытание временем, но нужно учитывать, что теперь ему предстоит находиться во влажной среде. Поэтому дырчатый или щелевой красный кирпич для этих целей использовать нельзя. Идеальным вариантом будет использование полнотелого обожженного красного кирпича (керамического). Он устойчив к влаге, долговечен, но требуется дополнительная гидроизоляция, которая существенно продлит срок его эксплуатации.

Чем отличается красный глиняный кирпич от силикатного? За основу изготовления силикатного кирпича берется специальная порода, которую спрессовывают и запекают под паром с высоким давлением. Это делает силикатный кирпич способным выдерживать весьма большие нагрузки, но при условии, что отсутствует влага. Такой кирпич в воде раскисает, теряя прочность и форму. Красный глиняный кирпич обжигается в специальных печах, становясь искусственным камнем, который не боится влаги. Эта технология схожа с технологией получения керамики. По существу, они родственны, поэтому для того, чтобы сделать кирпичный фундамент подходит и облицовочный кирпич, если, конечно, завод дает гарантию того, что он устойчив к влаге.

Предварительные работы при возведении фундамента

До начала строительных работ необходимо подготовить подробный план строительных работ. Приступать к строительным работам нужно тогда, когда имеется точный план, где рассчитаны все работы до мельчайших подробностей.

После того как будет составлен подробный план строительных работ, можно переходить к подготовке строительного участка. Строительную площадку надо сделать ровной. Для этого при необходимости ровняют неровности, или подсыпают почву в углубления, которые имеются на площадке. Затем согласно плану определяют точное место сооружения. Участок, для строительства необходимо засыпать слоем строительного гравия или песка. После этих подготовительных работ можно сказать, что участок готов полностью для ведения строительства и можно начинать возведение фундамента. Самостоятельно сделать фундамент своего дома – очень ответственное дело и поэтому будет нелишним получить консультации у профессионалов в этом деле.

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

  1. Проведение земляных работ.
  2. Возведение столбов фундамента.
  3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка

Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка

Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов)

Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

  1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
  2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
  3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

3 этап. Общестроительные работы

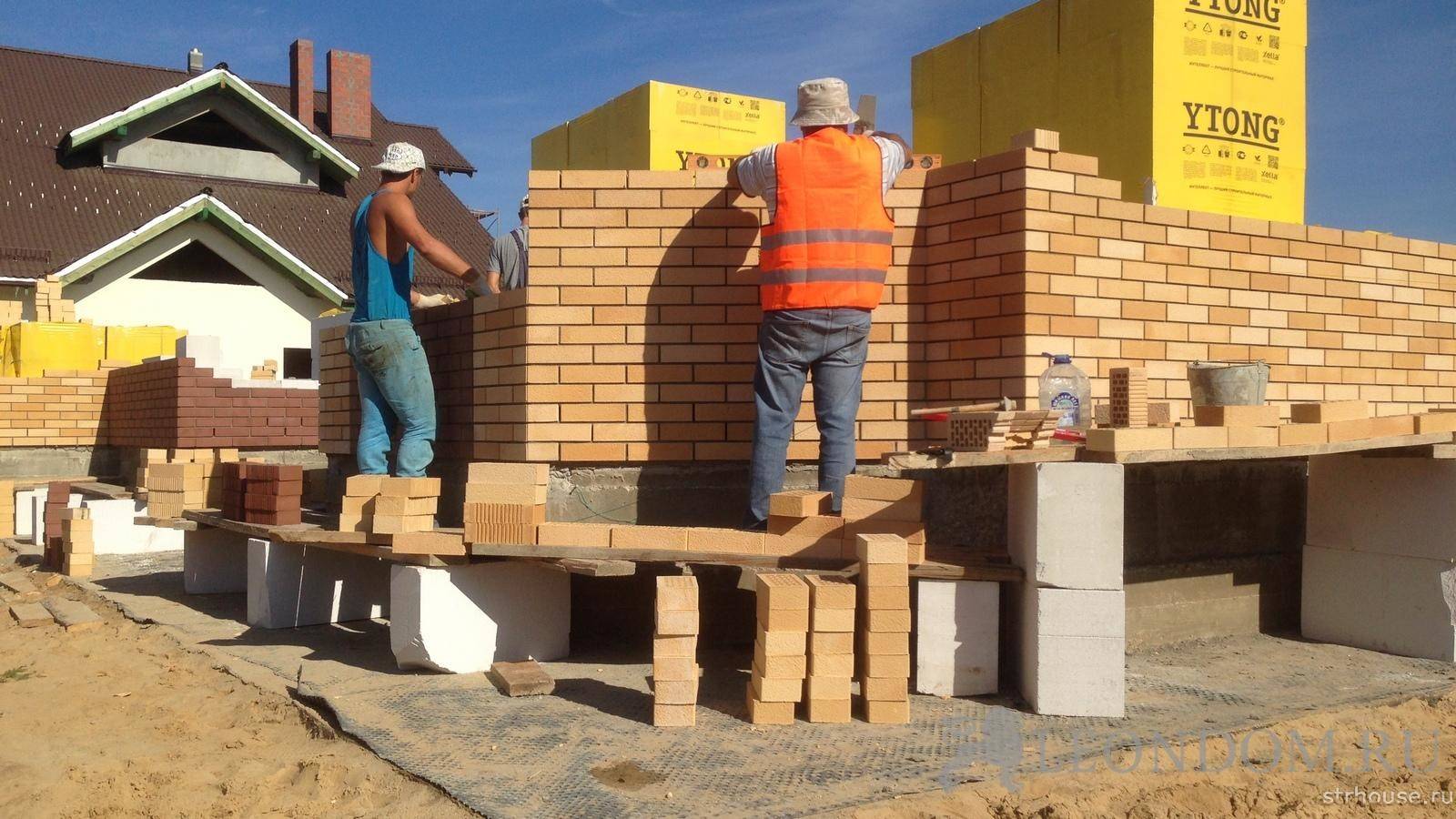

К общестроительным работам относятся основные операции по возведению дома:

  • устройство фундамента (земляные, бетонные работы)(правильно подобрать фундамент для своего дома поможет статья Виды фундаментов для дома);
  • возведение стен и межкомнатных перегородок;
  • установка межэтажных перекрытий, стропильной системы крыши;
  • монтаж кровли, окон, дверей;
  • фасадные работы.

Сроки работ зависят от обеспечения стройки рабочей силой, техникой, финансированием, строительными материалами. При достаточном финансировании стандартным сроком постройки «коробки» дома считается летний сезон. Наиболее быстро возводятся каркасные дома, собираются деревянные конструкции заводского изготовления. Для таких зданий за лето может быть завершен полный цикл строительства.

По стоимости общестроительные работы (без учета материалов) в смете наиболее дороги, на них отводится 50-60% расходов от стоимости всех работ (в том числе, 10-15% — на фундаментные работы).

Сроки выполнения, стоимость фасадных работ зависят от материалов отделки. К недорогим вариантам относится отделка фасада фактурными штукатурками. Дороже стоят работы по облицовке фасада природными материалами (гранитами, диким камнем), клинкерной плиткой, декоративным кирпичом. Усложняет конструкцию, увеличивает стоимость работ устройство вентилируемых фасадов с установкой термопанелей.

При самостоятельном строительстве основными ошибками становятся неправильный выбор конструкции фундамента (недостаточной, избыточной прочности), материала стен, конфигурации крыши. Опасны некачественная кладка кирпичных стен, нарушение технологий армирования, заливки армопоясов.

При выборе материала для строительства дома необходимо обратить внимание на следующие нюансы:

  1. Продолжительность проживания. Для круглогодичного проживания следует выбирать материалы с хорошей теплоизоляцией и высокими прочностными характеристиками. Для проживания в летний сезон можно каркасной дом из дерева или СИП панелей.
  2. Финансовые вложения. Материалы отличаются не только своими техническими характеристиками, но ценой. Кирпич и камень являются дорогими материалами, требующими больших финансовых вложений. Дома из газобетона или бруса дешевле.
  3. Нагрузка строения на фундамент. Для кирпичных домов нужен капитальный фундамент, что увеличивает стоимость строительства. Для стен из газобетона и пенобетона достаточно мелкозаглубленного ленточного фундамента. Для определения нагрузки на грунт, например, от ленточного фунамента, можно использовать онлайн калькулятор. На вес строения также влияет и материал кровли. К примеру, глиняная черепица в разы тяжелее стандартной металлочерепицы.
  4. Простота и скорость возведения. Кирпичные стены требуют кладочников более высокой квалификации. Напротив, стены из газо- и пенобетонных блоков быстро возводятся благодаря их легкости и большим размерам даже начинающими строителями. Рекордсменом по скорости возведения является монолитное строительство, когда для стен собирается опалубка необходимой высоты и в нее заливается бетон.

Возможные ошибки и их устранение

К самым главным ошибкам относятся:

  1. Неравномерность швов кирпичной кладки по ширине; при этом кирпич начинает «гулять» по всей вертикальной поверхности стены от ряда к ряду; даже если и удастся вывести верхний ряд кладки в нужную плоскость — его внешний вид снаружи выглядит неаккуратным и неопрятным. Для исправления лучше до того, как кладочный раствор набрал проектную прочность, разобрать кладку и пригласить для возведения более опытного каменщика.
  2. Заваливание и наклон внутрь или наружу горизонтальных плоскостей рядов кладки; швы кладки не нужно делать толще, чем 1 см, с внутренней и наружной сторон он должен быть одинаковым; при недостатке опыта каменщика, допускается использование самодельных временных шаблонов, выполняющих те же функции, что и пластиковые крестовины при облицовке керамической плиткой.
  3. Ступенчатость, когда верхняя плоскость столбика оказывается выше или ниже реперной отметки ранее выложенных угловых столбиков; устранение дефектов такого рода, как стесыванием кирпичей верхнего ряда, так и, наоборот, увеличением толщины растворного шва перед кладкой основных плоскостей стен — недопустимы; такой кирпичный цоколь также подлежит разборке и переделке.

Глубина фундамента

Глубина заложения столбчатого фундамента, в первую очередь, зависит от характеристик грунта и особенностей строительства (размер и вес будущего здания, климат региона, в котором запланировано строительство).

Первое, что важно изучить накануне планирования, – грунт. О нем вы должны знать все, вплоть до того, на какой глубине находятся грунтовые воды и на сколько сантиметров он промерзает зимой

И еще: приступая к работе, помните, что столбчатый фундамент из кирпича не стоит применять на участках с перепадами высот и на слабых горизонтально подвижных грунтах.

Это очень важная информация, требующая точности и достоверности. Владея ею, вы сможете обезопасить фундамент (и дом) от деформации, трещин и разрушения.

В случае, если вы собираетесь возводить качественный и прочный фундамент на века, простейшая схема «спросить у соседей» не сработает. Нужно изучать специальную документацию по строительной климатологии и грунтовым условиям, которые присущи именно этому участку. И только после этого определять тип фундамента по заглубленности: мелкозаглубленный (40-70 см) или заглубленный (0,3-0,5 м ниже глубины промерзания) — какой подойдет для запланированного строения?

Столбчатый фундамент с ростверком. Об этом читайте в следующей нашей статье.

А здесь статья про ремонт фундамента старого деревянного дома.

Какой кирпич лучше для фундамента?

Если вы решили строить столбчатый фундамент из кирпича, то вам следует знать, что для этого подойдет далеко не каждый кирпич. Так, например, для этого совершенно непригоден облегченный пустотелый кирпич или кирпич силикатный.Кирпич для фундамента следует выбирать полнотелый красный обожженный. Такой кирпич обладает высокой прочностью, слабой влагопроницаемостью и при правильной гидроизоляции может служить в течение десятилетий без ухудшения характеристик.Одной из главных характеристик полнотелого керамического кирпича, из которого будет возводиться фундамент, является его морозостойкость, выражаемая в количестве циклов промерзания и оттаивания. Чем больше будет цифра, тем больше лет фундамент из кирпича прослужит без видимых признаков разрушения. Эту цифру следует обязательно уточнять при покупке. Так, если морозостойкость составляет 35, то и сооруженный из него фундамент гарантированно прослужит не менее 35 лет.Для строительства кирпичного фундамента под легкую баню вполне достаточно будет выбрать кирпич марки М-100, обладающий несущей способностью в 100 кг на 1 кв.см.

Преимущества фундамента из кирпича

Фундамент столбчатый из кирпича обладает рядом неоспоримых преимуществ перед основаниями других видов. Для него характерны следующие особенности:

  • Отсутствие каких-либо тяжелых конструкций и крупных элементов;
  • Возможность замены отдельных частей при частичном разрушении фундамента;
  • Возможность самостоятельного сооружения фундамента без привлечения техники и наемных рабочих.

Вместе с явными преимуществами, существуют и некоторые ограничения в устройстве фундамента столбчатого типа. Их возведение не рекомендуется:

  • На слабых и подвижных грунтах;
  • На участках со значительными перепадами высот (более 2 м).

Достоинства и недостатки кирпичного фундамента

Прежде чем остановить выбор на фундаменте из кирпича следует подробнее ознакомиться с недостатками и преимуществами конструкции такого типа.

Из большого количества преимущественных моментов можно выделить следующее:

  • Простое возведение. Кирпичный фундамент можно построить без привлечения специальной строительной техники, при этом работу может выполнять один человек или бригада из нескольких рабочих.
  • Пластичность конструкции. Фундамент, состоящий из множества мелких элементов, более подвижен, чем монолитное основание. Следовательно, подвижки грунта окажут на фундамент из кирпича незначительное воздействие.
  • Возможность ремонта отдельных фрагментов, не выполняя демонтаж всего фундамента.
  • Универсальность. Из кирпича можно возвести конструкцию любой конфигурации.

Особенности кирпичного фундамента

О недостатках кирпичного фундамента также необходимо знать:

  • Строительство такого основания требует много сил и времени, скорость постройки очень низкая.
  • По сравнению с другими видами фундамента основание из кирпича характеризуется высокой стоимостью.
  • Из-за высокой гигроскопичности материала фундамент из кирпича требует обязательной гидроизоляции.
  • Возможность строительства только на сухих и устойчивых грунтах.
  • Срок службы кирпичного основания составляет около полувека, это относительно мало по сравнению с бетонным сооружением.

Достоинства и недостатки фундаментов столбчатого типа

Фундаменты столбчатого типа из кирпича как другие виды фундаментов обладают некоторыми преимуществами и недостатками. Преимущества столбчатого фундамента из кирпича:

  • относительно дешевы;
  • при возведении не требуется мероприятия по гидроизоляции;
  • не нужно проводить работы, связанные с монтажом отмостков;
  • фундаменты подобного типа меньше подвержены к отрицательному воздействию сил пучения в холодные сезоны, когда промерзает почва.

Наравне с преимуществом можно отметить следующие недостатки столбчатого фундамента из кирпича:

  • невозможно обустроить подвал;
  • не подходит для строительства тяжёлых строений;
  • нельзя использовать на пучинистых грунтах.

Столбчатые фундаменты не рекомендуется применять:

  • когда перепады рельефа под фундаментом превышают 2 м;
  • когда грунт является слабым и может перемещаться в горизонтальной плоскости, что может вызвать наклон (опрокидывание) столбов;
  • на грунтах с большим количеством влаги (торфяные и глинистые);
  • если строение является массивным и имеет большой вес (стены из кирпича, толщина которых более 500 мм, плиты, панели, блоки из железобетона);
  • для возведения стен предусмотрен цоколь.

Как выбрать кирпич для фундамента

Для устройства фундамента подойдет только красный полнотелый кирпич, обжиг которого был произведен с соблюдением технологии. Плохо или не качественно обожжённый кирпич, чем часто грешат производители, уже через 5-10 лет начнет рассыпаться, разрушая фундаментное основание. Но если красный кирпич пережжён, что является нарушением технологии, то это станет наилучшим вариантом, поскольку такой кирпич наиболее прочный и влагостойкий. Ну а кроме того, его обычно продают по низкой цене, считая «переваренный» кирпич браком.

Кроме всего прочего, важным показателем при выборе кирпича для фундамента является его марка (М), показатель морозостойкости (F) и водопоглощение. Для устройства основания рекомендуется выбирать кирпич с показателями: М-150, М-175, М-200, М-250, М-300. Fот 35 до 100, водопоглощение – 8-16%.

Наиболее подходящий кирпич – клинкерный, и, хотя он относиться к керамическим видам кирпича, он прочный и влагостойкий. Такие свойства клинкер приобретает при обжиге с температурой более 1200 градусов. При этом нужно помнить, что годится только полнотелый клинкерный кирпич, пустотелый хоть и равен по прочности, однако в полостях неизбежно будет скапливаться влага в виде конденсата, который будет замерзать и оттаивать, разрушая постепенно конструкцию. Но препятствием для использования клинкерного кирпича встает его высокая цена.

Какие виды кирпича нельзя использовать для возведения кирпичного фундамента:

  • 1. Силикатный кирпич. Имеет крайне низкую влагостойкость, а впитавшаяся влага разрушает кирпич при замерзании. Какой бы качественной не была гидроизоляция, силикатный кирпич нельзя использовать для кладки основания.
  • 2. Пустотелые кирпичи, причина – скопление воды в полостях.

Расчет количества кирпича

Прежде чем приступить к работе, необходимо знать, сколько потребуется материала, хотя бы примерно. Это позволит не покупать лишнего, ведь кроме затрат на сам материал, есть еще расходы на доставку.

На куб кирпичной кладки уходит около 400 кирпичей, это с учетом раствора. Сколько кубов в вашей конструкции можно посчитать, перемножив длину, ширину и высоту ленты (или количество столбов и их габариты – при сооружении столбчатого фундамента).

На этапе проектирования фундамента следует учитывать, что ширина ленты должна быть шире стены на 7-10 см, это даст возможность в последствии надежно крепить лаги для пола.

Например, фундамент под баню 5х6 метров. То есть, длина ленты 22 метра, ширина – 0,37 м, высота – 0,7 м. Получается около 6 кубов, то есть 2400 штук кирпичей, значит с учетом возможных потерь, необходимо купить порядка 2600-2700 штук. Стоимость кирпича на сегодня – 13-15 руб. за штуку, значит затраты на кирпич составят в районе 45 тысяч рублей с учетом доставки. Конечно же, это только пример, стоимость затрат может варьироваться в зависимости от региона, близости производителя или продавца материала.

Цемент и песок для раствора и пгс для устройства «подушки»

Кладка части фундамента, который будет находиться под землей, выполняется цементно-песчаным раствором с применением цемента высоких марок. Надземная часть выкладывается цементно-известковым раствором, 1 часть цемента, 2 части песка и 1 часть извести. Хотя если есть возможность, лучше использовать полностью цементно-песчаный раствор.

Важно помнить, что цемент необходимо хранить в сухом помещении, поэтому, если такового нет, то лучше покупать его частями. Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС)

Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС).

Материалы для армирования

Усиление кирпичного фундамента выполняют в обязательном порядке, и делается это в процессе кладки кирпича. Для армирования необходимо запастись:

  •  – прутами рифленой металлической арматуры диаметром 6-8 мм. Она пойдет на продольную укладку;
  •  – для продольного армирования применяют металлическую кладочную сетку, с диаметром прутков 4-6 мм.

Утепляющие материалы и гидроизоляция

Утепление фундамента из кирпича выполняют из плиточного экструдированного пенополистирола, он наиболее подходит по удобству, качеству и цене. Для гидроизоляции применяют рулонный геотекстиль или напыляемый битум. Как вариант, для усиления гидроизоляции, рекомендуется оштукатурить фундамент цементной штукатуркой, однако это не отменяет применение гидроизоляционных материалов, поскольку сама по себе штукатурка защитит от влаги только временно, затем и она требует защиты.
