Столбчатый фундамент под колонну — виды и особенности укладки

Ошибки при строительстве и способы их избежать

Сооружение фундамента – довольно сложная работа, требующая расчета и квалификации. Начинающие строители чаще всего допускают следующие ошибки:

  • неправильно рассчитывают распределение нагрузки, при этом фундамент начинает проседать, а стены здания трескаться;
  • неверно определяют глубину залегания – слишком большая величина ведет только к расходу материалов, а вот недостаточная – к деформации стен;

  • устанавливают опоры на разную глубину;
  • используют материал низкого качества – марка бетона должен быть не ниже М200;
  • неверно оценивают сопротивление грунта – необходима консультация специалиста;
  • не центрируют каркас при монтаже – особенно разрушительно это сказывается на ростверке;
  • собирают каркас на грунте – центрирование автоматически исключается;
  • соединяют прутки и сетку на углах сваркой – это запрещается.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

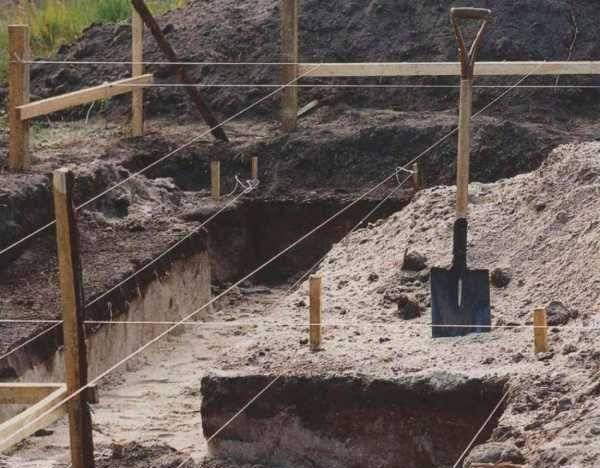

  1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
  2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
  3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

Монтаж блоков

  1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
  2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
  3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

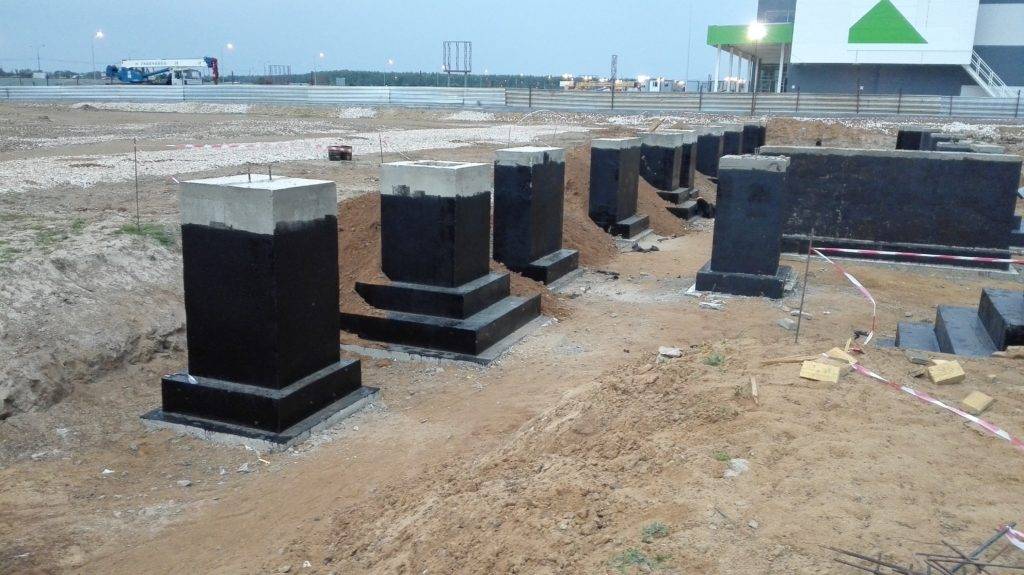

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

  1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
  2. после высыхания промазать битумом;
  3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок.
Монтаж колонн представляет собой нанесение специальных рисок

После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям

Иначе в скором времени произойдет смещение балок.
Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной.
Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

Заливка фундамента

Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.

Песчаная подушка

Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.

Опалубка

Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.

Ход работ

Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com

Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.

Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.

Мы рассмотрели все нюансы как правильно залить фундамент под дом. Из чего следует, что точное соблюдение всех технологических этапов работ и их качественное выполнение в полной мере обеспечит прочность и надежность дома в процессе эксплуатации и позволит избежать неисправимых ошибок, поэтому настоятельно рекомендуется доверить эту работу профессионалам.

Заливка колонн


В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

Устройство монолитных столбчатых фундаментов

Устройство монолитного столбчатого фундамента начинается с земляных работ.

Их объем невелик по сравнению с другими видами фундаментов:

  • расчищается участок строительства от мусора;
  • производится разметка столбов;
  • в местах монтажа опор снимается плодородный слой почвы;
  • роются ямы под столбы: если их глубина не превышает 1 м, стенки можно выполнить вертикальными и без дополнительных креплений. Стенки более глубоких ям необходимо укрепить досками или выполнить их с откосами. Глубина скважины должна превышать глубину заложения фундамента на 200-300 мм. Ширина ее также делается с запасом в 400 мм по контуру будущего столба: такой запас необходим для установки опалубки и распорок.

Более подробно про глубину заложения фундамента мы изложили в этой статье.

Устройство дренажной и гидравлической подушек

На дне подготовленной скважины устраивается песчано — гравийная подушка с уширением по периметру опоры в 100-200 мм. Сначала в яму укладывается слой песка толщиной 100-200 мм. После его уплотнения насыпается слой гравия толщиной 50 мм. Насыпанный гравий обильно смачивается водой и плотно утрамбовывается.

На уплотненную подушку необходимо уложить гидроизоляционный материал – рубероид или полиэтиленовую пленку.

Гидравлическая подушка служит своего рода подставкой под столб. С ее помощью увеличивают площадь опоры элемента столбчатого фундамента. Ширина гидравлической подушки должна превышать геометрические размеры поперечного сечения столбика на 200-350 мм.

Для правильного формирования подушки устраивается невысокая (150-200 мм) опалубка. Процесс монтажа данного элемента столбчатого фундамента можно ускорить, использовав в его качестве железобетонный блок 200х200х400 мм.

Монтаж опалубки

Для изготовления опалубки под монолитный железобетонный столбчатый фундамент применяются доски, оструганные с одной стороны. Гладкая поверхность пиломатериала должна быть обращена в сторону бетона. Требования к породе древесины невысоки – она может быть любой, лишь бы ее влажность не превышала 25%.

Сухая доска на опалубку не подойдет: ее придется предварительно смочить, чтобы при заливке она не впитывала воду из бетонной смеси.

Ширина доски берется в пределах 120 – 150 мм, толщина – 25-40 мм.

Некоторые строители используют в качестве опалубки металл или ДСП. В частном строительстве такой прием допускается, но сцепление этих материалов с бетоном выше, чем с пиломатериалом, так что дальнейшие работы по удалению опалубки будут затруднены.

Армирование

Армирование монолитных столбчатых фундаментов производится при помощи строительной ребристой арматуры диаметром 10-12 мм (вертикальные элементы каркаса) и гладкой диаметром 6 мм (горизонтальные элементы).

Арматурные каркасы вяжутся на поверхности, а затем опускаются внутрь опалубки. Горизонтальные стержни устанавливаются с шагом 200-250 мм.

Высота вертикальных прутков должна быть таковой, чтобы ее верхние концы выступали над бетонной поверхностью столба на 100-200 мм. В дальнейшем они используются для привязки ростверка.

Заливка бетона

Технология устройства монолитного столбчатого фундамента предусматривает послойную заливку бетонной смеси.
В ее состав входят:

  • цемент марки М400 – М500 – 1 часть;
  • песок – 3 части;
  • щебенка – 5 частей.

Каждый слой уложенного бетона (толщиной 200-300 мм) уплотняется при помощи ручных вибраторов.

Конструктивные особенности

Согласно нормативным документам фундамент стаканного типа состоит из крупногабаритной опорной подушки из монолитного железобетона

Согласно нормативным документам фундамент стаканного типа состоит из следующих составляющих элементов:

  1. Крупногабаритной опорной подушки из монолитного железобетона. Конфигурация подушки может быть квадратной или круглой. Она обязательно покрывается слоем гидроизоляции. Для изготовления подушки можно использовать готовые заводские изделия или выполнять монолитную конструкцию прямо на стройплощадке. Подушка укладывается на трамбованную прослойку из смеси гравия и песка.
  2. По центру подушки устанавливается железобетонный подстаканник. Это изделие прямоугольной формы с углублением в центральной части для установки туда опорного элемента. Все стаканы в обязательном порядке армируются в горизонтальном и вертикальном направлении.
  3. Стальной или железобетонный опорный элемент, устанавливаемый в стакан. Сечение колонным может быть квадратным или круглым. Её длина и размеры сечения зависят от особенностей грунта и расчётных нагрузок.

Выше на опорный элемент монтируется колонна, которая является главным несущим элементом, воспринимающим нагрузки от ограждающих конструкций, подвешиваемого оборудования, балок или ферм перекрытия, а также покрытия промышленного здания или другого сооружения.

Сборные опорные подушки имеют трапециевидную форму со скошенными боковыми гранями, а монолитные плиты, заливаемые на участке строительства, обычно выполняются прямоугольной формы. При изготовлении монолитной плиты стакан также выполняется из монолита и должен составлять единое целое с плитой за счёт общего армирования.

Чаще всего для установки сборных железобетонных колонн используются монолитные опорные основания стаканного типа ФЖ-1 и ФЖ-18-м-2. В первом случае отверстие стакана равно 30х30 см, у второго изделия – 70х50 см. Для изготовления элементов используется бетон с морозостойкостью не ниже 50 и прочностью не менее В 15. Наружная поверхность таких конструкций имеет многослойное эластичное гидроизоляционное покрытие, благодаря чему водонепроницаемость конструкций находится в пределах W2-W8.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

  • Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

  • Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

  • Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Разновидности

Состоит столбчатый фундамент из плитной части из 1–5 ступеней и подколонника, полнотелого или полого – стакана. Вид его зависит от типа и материала колонны.

Различают 2 вида:

  1. Металлическая – состоит из оголовка, к которому крепят ригели и балки, стержня и базы – части, соприкасающейся с фундаментом. Бывают сплошные и сквозные колонны – решетчатые, перфорированные. Последние меньше весят и проще в монтаже. Изготавливают конструкции из балок и прокатного профиля.

  2. Железобетонная – производится из армированного бетона марки М300, М400, М600. Конструкция типовая. При малом сечении она выдерживает высокую несущую нагрузку и в отличие от металлической не боится воды. Форма круглая, квадратная и прямоугольная. Круглая чаще встречается у декоративных элементов.

Колонна непрерывно взаимодействует с основанием, нарушение положения хотя бы одной опоры приводит к обрушению дома. Поэтому под колонны не рекомендуется использовать сваи.

Столбчатый фундамент бывает 2 видов:

  1. Монолитный – готовое сооружение, в которых столбы установлены по определенной схеме. Колонны закрепляют на фундамент болтами.
  2. Сборный – каждое основание производится отдельно, на строительной площадке или на заводе, и отдельно устанавливается. Сверху опоры бетонируют, чтобы избежать появления расщелин.

Материал для столбчатого фундамента выбирают исходя из нагрузки и материала колонны:

  1. Бетонные основания – а точнее, железобетонные. Выполняются из тяжелого бетона и упрочняются специальной арматурой. Под металлические колонны ставят только монолитный бетонный, под кирпичные допускается сборный вариант.
  2. Кирпичные – выдерживают меньшую нагрузку и используются для малоэтажных зданий.
  3. Деревянные – подходят только для деревянных или каркасных зданий.
  4. В частном строительстве встречаются опоры из бетонных или асбестовых труб.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

  1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
  2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
  3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
  4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
  5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
  6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

  • При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
  • При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
  • При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
  • Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

  • Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
  • Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
  • Простая технология монтажа;
  • Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

  1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
  2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
  3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Армирование опор

Армирование выполняется по мере возведения фундамента. Используют для этого прутки диаметром в 12–16 мм, связанные или сваренные в готовые каркасы.

В качестве горизонтальных элементов используется стальная сетка с размерами ячеек от 5–6 мм, но не более 12 мм:

  1. После утрамбовки песчаной-гравийной подушки, заливают не менее 10 см бетона и опускают в яму подготовленную конструкцию.
  2. Сечение каркаса лишь чуть меньше сечения скважины. Каркас входит плотно.
  3. Середину столба не армируют, так как нагрузка здесь минимальна.
  4. Выпуски арматуры загибают горизонтально – по 30–40 см. Если подколонник делают кирпичный, хотя бы один арматурный прут нужно заанкерить в кирпичной кладке.

Величина подколонника может совпадать с сечением столба. Если требуется именно стакан, сооружают опалубку сложной формы.

Изготовление каркаса можно посмотреть в этом видео:

Схема закладки

Попробуем разобраться, как выполнить армирование столбчатого фундамента своими руками. Предположим, что размеры и количество материала мы определили, подготовили все необходимое для работы.

В каждый котлован под опорный столб устанавливаем четыре рифленых прута диаметром в 1 см. Если предстоит заливать опоры с круглым сечением, рекомендуется использовать шесть восьмимиллиметровых прутков.

Опорную подошву для каждого столба усиливают сварной сеточкой, изготовленной из арматуры сечением 6 – 8 мм, уложенной в два ряда, при этом толщина закраин подошвы должна составлять не менее пятнадцати сантиметров.

В отдельных случаях, если заливаются опорные элементы с переменным сечением в виде ступеней, армирование выполняется двумя и более каркасами, соединенными в единую конструкцию вязальной проволокой.

Грибовидные столбы подвергаются двойному армированию. Первый слой металлических прутьев выгибается в виде отдельных элементов в форме «L», при этом вертикальная часть равняется показателю высоту опоры, а выгнутая сторона подрезается под размер диаметра.

Заложенные в подготовленную скважину элементы корректируются таким образом, чтобы их горизонтальные части радиально расходились от центральной точки к периферии подошвы столба.

После этого в скважину монтируется обычная каркасная заготовка, выполняется бетонирование. В результате получается достаточно прочный и устойчивый к выдавливанию столб.

По аналогичной схеме монтируется каркас из арматуры при устройстве ростверка. В будущую железобетонную балку закладываются арматурные прутья сечением 1 см по два – три штуки. На угловых участках фундамента прутья загибаются минимум на двадцать сантиметров, выполняются соединения сваркой или вязальной проволокой. Таким же образом ростверковая каркасная основа связывается с прутьями опорных столбов, и после этого можно приступать к подаче бетонной смеси.

Вязка

Подробней рассмотрим, как связывать арматурные прутья вязальной проволокой. Как правило, сечение ее небольшое, и для работы можно воспользоваться специальным крюком. Алгоритм действий выглядит следующим образом:

  • отрезается кусок вязальной проволоки длиной в тридцать сантиметров, складывается вдвое;
  • подготовленная петля заносится по диагонали арматурной крестовины, выносится к собственным концам;
  • в петлю размещается вязальный крюк и прокручивается таким образом, чтобы во время движения цеплять проволочные концы.

Столбчатое основание под колонны

Для возведения основы под столпы используют:

  • Бетон;
  • Кирпич;
  • Дерево;
  • Блоки;
  • Трубы.

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

  • Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
  • Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Установка колонны

Железобетонные столбы квадратного или круглого сечения ставятся на фрезерованные башмаки, которые выставляются по требуемой отметке геодезистами на бетонный раствор.

С такой же тщательностью выставляется заложение анкерных болтов под металлические колонны. Выступающая над бетоном часть стержня размечается заранее и фиксируется в специальном кондукторе, чтобы выдержать горизонтальный и вертикальный размер.

В некоторых разновидностях заводских столбов анкера не закладывают, а оставляют в верхней части колодец для самостоятельной установки по месту.

В каждом случае любая колонна должна ставиться на геометрически выверенное, жесткое основание согласно разработанной проектной документации. В каждом индивидуальном случае для нового сооружения необходимо привлекать специалиста, чтобы оптимизировать объем работ, финансовые затраты и избежать непоправимых ошибок.

В современном строительстве жилых и коммерческих зданий, мостов и иных сооружений часто в качестве основных несущих основную нагрузку элементов выступают колонны. Различные по способу производства и своим характеристикам, эти элементы зданий служат основой каркаса, на который устанавливаются все остальные конструкции здания. Вместе с тем для надежной, прочной, но главное правильной конструкции всего сооружения, колонны должны быть установлены с минимальными отклонениями от расчетных величин проекта. Именно поэтому в процессе расчета проекта и практической его реализации много внимания уделяется устройству фундаментов.

Заливка фундамента по месту

Для заливки фундамента по месту установки колонны выполняют индивидуальный расчет с определением площади подошвы, веса и высоты стакана.

Нужно правильно изготовить арматурный каркас по усиленной схеме, чтобы создаваемая конструкция имела высокую степень прочности. Закладка анкерных болтов производится согласно ГОСТу 24379.1-80, отклонения допускаются в пределах ±0,02 см от проекта.

Как должно выполняться армирование подколонника под отдельно стоящую металлическую опору оценивается на этом видео: Изготавливать фундамент под металлическую колонну необходимо по следующим требованиям стандартов:

  • использовать марочный бетон не ниже М 200;
  • предельная водонепроницаемость не выше 5% (соответствовать В2);
  • защитный слой бетона на арматурных прутках не меньше 3 см (наличие видимых участков стального каркаса запрещено);
  • трещины в застывшем монолите не могут превышать 0,1 мм.


Геометрия должна выдерживаться Под устраиваемый фундамент устанавливают надежную опалубку, которая выдержит нагрузки при заливке жидкой массы и сохранит заданную геометрию изделия, выход стальных стержней жестко фиксируется.

Фундаменту под колонну, заливаемому по месту, проводят детальный расчет всех параметров в специализированной проектной организации или при помощи компьютерной программы, которая определяет нужные геометрические размеры каждой части и требуемое армирование подошвы и столба.

В процессе бетонирования необходимо сделать закладку специальных геодезических уровней (реперов) и высотных отметок. Они потребуются и для контроля монтажа остальных конструкций здания, и для геодезических исследований в процессе эксплуатации по выявлению осадки основания.

Подготовка к возведению

Подготовка включает:

  • планировку – опоры монтируют по углам, на участках примыкания и пересечения стен, на протяжении несущей стены через 3–6 м и под каждой колонной;

  • разметку и выемку земли на необходимую глубину;
  • если глубина залегания велика, то на дно ям укладывают песчаную или бетонную подложку;
  • сооружение опалубки.

Глубина залегания и высота бетонной подложки определяется весом здания и рыхлостью почвы.

Инструменты и материалы

Для строительства нужны:

  • доска или фанера для опалубки;
  • песок, битый кирпич, гравий для подушки;
  • бетон марки М300, М400, М600;
  • рубероид или другой пленочный материал для гидроизоляции;
  • анкерный крепеж для металлических колонн.

Для работы понадобятся следующие инструменты и приспособления:

  • капроновый шнур и деревянные колья для разметки;
  • совковая и штыковая лопаты;
  • отвес, строительный уровень, рулетка;
  • ручная трамбовка.

Как рассчитать?

Исходными данными для расчета служит нагрузка, которую оказывает колонна, и результаты инженерно-геологических исследований.

К первым относятся:

  1. Вертикальная нагрузка – вес колонны и величина нагрузка, передаваемая на нее стенами и кровлей.

  2. Изгибающий момент.
  3. Поперечная – приходящаяся на опору от базы колонны.
  4. Нагрузка при действии крутящих моментов в 2 плоскостях.
  5. Полная ветровая и снеговая – рассчитывается по погодным данным региона.

К инженерно-геологическим данным относятся:

  • свойства грунта;
  • уровень грунтовых вод;
  • глубина промерзания грунта.

По полученным данным рассчитывают величину опорных столбов для колонн.

Пример расчета под монолитную колонну

Вычисляют глубину залегания и сечение основания. В простых случаях параметр определяет максимальная глубина промерзания.

Для более точных вычислений используют формулу: df=kh*dfn, где:

  • kh – коэффициент, принимаемый для фундамента отапливаемого дома;
  • dfn – глубина промерзания.

Размеры основания рассчитывают по формуле: А=N/(R0-ȳd), где:

  • N – вертикальная нагрузка, ее получают при расчетах каркаса здания;
  • R0 – сопротивление грунта — величина представлена в справочнике СНиП 2.02.01-83;
  • ȳ – средний удельный вес фундамента;
  • d – глубина.

Для зданий выше 3 этажей расчет производят более сложные, с учетом краевой нагрузки.

Пример расчета под металлическую колонну


Материал не влияет на методику вычислений. Учитывать нужно глубину заглубления самой колонны. Поэтому используется та же самая методика расчета. Для удобства исчислений непрофессионалам лучше воспользоваться онлайн-калькуляторами в Интернете.

В них указаны все требуемые параметры для вычислений. Расчет производится автоматически.

Столбчатое основание под колонны

Для возведения основы под столпы используют:

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

  • Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
  • Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Когда для основания выбран столбчатый фундамент на природном основании, то монтаж конструкции происходит на грунте. В качестве ростверка выступает подошва из бетона, связывающая все сваи в один элемент.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Забирка столбчатого основания

В отсутствие цоколя монолитный фундамент из самостоятельно залитых ж/б столбов обеспечивает максимальные теплопотери в подполье. Поэтому необходима забирка, являющаяся фальш-цоколем, служащая для декорирования фасадов, улучшения архитектурного стиля, защиты от продувания.

Дешевле всего обходится облицовка цокольным сайдингом по закрепленному на столбах каркасу из бруса, оцинкованного профиля. Утеплять забирку не имеет смысла, достаточно гидроизолировать отмостку, облицовочный материал фальш-цоколя рубероидом.

В цокольном сайдинге необходимо оставить вентиляционные продухи, которые нельзя закрывать зимой. Во избежание перекрытия естественной вентиляции сугробами необходимо разместить окна на высоте 0,6 – 0,4 м от отмостки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
