Пошаговая инструкция по возведению столбчатого фундамента своими руками

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. www.gvozdem.ru

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

• железобетонными (внутри которых находится арматура) или просто бетонными;
• бутовыми (основной компонент – бутовый камень);
• бутобетонными;
• блочными;
• кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

• монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
• сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

• квадратные или прямоугольные (являются наиболее популярным вариантом);
• круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

Особенности и область применения

Главной отличительной особенностью столбчатого фундамента является устройство отдельных опор небольшого размера, а не монолитной плиты или ленты под всеми несущими конструкциями дома. Столбики располагаются с определенным шагом под всеми стенами и в наиболее нагруженных точках конструкции: в углах, в местах соединений стен, под лестничными пролетами, массивными печами и каминами, тяжелыми дымовыми трубами, опорными колоннами, точками опоры несущих балок. Соединение оснований в одно целое при помощи ростверка обязательно!  Пространство между столбиками заполняется – выполняется забирка – тонкая цокольная стена.

Столбчатый фундамент – это неглубокая конструкция. Он заглубляется в грунт неглубоко – выше глубины промерзания. Ниже глубины промерзания заводят сваи (длиной от 2 м). Столбики только давят на грунт, сила трения стенок о почву незначительна. Из-за небольшой глубины их можно собирать из штучных материалов. Например, кирпича, бутового камня, небольших бетонных блоков.

Применяется фундамент на забитых в землю столбах в следующих случаях:

• при строительстве легких построек из дерева, щитовых и каркасных домов. Правильно спроектированное столбчатое основание может выдержать вес даже двухэтажного легкого дома или постройку с мансардой;
• при устройстве временных построек, например бытовок;
• при устройстве хозяйственных построек, бань, навесов, беседок, теплиц, летнего душа, установки бака для сбора дождевой воды и т.д. Иногда применяют для модернизации дома – пристраивают террасу, зимний сад или веранду на столбчатых опорах, не связанную жестко с конструкциями дома;
• на грунтах с высокой пучинистостью, близким залеганием грунтовых вод.

Когда не рекомендуется использовать столбчатый фундамент:

• для массивных построек;
• при низкой несущей способности и нестабильности грунтов – например, на торфяниках, сыпучих песчаных грунтах;
• на плывунах, при повышенном риске смещения пластов, например, если близко залегает толстый слой глины;
• при очень высоком уровне залегания грунтовых вод;
• при больших перепадах высоты по длине дома. Нежелательно устраивать фундамент на столбах даже при разнице уровня почвы 1 м. При разнице в 1,8-2 и более м возведение построек на столбах категорически запрещено.

Иногда на столбчатом основании сооружают относительно тяжелые здания, если экономически нецелесообразно устраивать очень глубокую фундаментную ленту. Но этот вид фундамента имеет большую глубину – больше 2 м и ниже уровня промерзания. Поэтому правильнее считать его свайным.

Для столбчатых фундаментов под тяжелые здания столбы заглубляются от 2-ух метров

Преимущества и недостатки

Самое главное достоинство столбового фундамента – разумная цена. Он дешевле популярного мелкозаглубленного ленточного примерно в полтора-два раза.

Прочие плюсы:

• можно применять на пучинистых грунтах;
• небольшая трудоемкость;
• меньше объем земляных работ;
• расходуется меньше материалов (меньше расходов на перевозку и разгрузку);
• не нужно утепление;
• при устройстве столбиков не нужна тяжелая техника;
• не требуется планирование всего участка;
• даже один человек справится с постройкой;
• простота ремонта.

Недостатки:

• не очень большая несущая способность делает невозможным применение столбчатого фундамента при строительстве домов с большой массой;
• невозможность применения на склонах, подвижных грунтах, заболоченных участках. Слабонесущие и насыщенные водой почвы под воздействием концентрированного давления просаживаются;
• сложность с устройством подвальных помещений и погребов. Впрочем, современная промышленность выпускает немало компактных цельных погребов, которые можно просто закопать под домом на этапе устройства основания.

Расчет стоимости строительства ленточного фундамента

Еще до начала возведения дома следует настроиться на то, что стоимость ленточного фундамента составит около 1/3, а иногда и больше, стоимости всего строительства. Условно можно выделить несколько обязательных статей расходов:

• На покупку стройматериалов (цемента, песка, арматуры и т.д.);
• Приобретение необходимого инструмента и оборудования;
• Транспортные расходы по доставке бетонной смеси или блоков на участок и использование спецтехники.

В пропорции затраты на устройство фундамента выглядят следующим образом:

• 25-30% — стоимость бетона;
• 20-25% — этот стоимость арматуры;
• от 10-15 % составляют затраты на оплату труда рабочих (на этой статье расходов можно сэкономить, если вести строительство ленточного фундамента своими руками);
• земляные работы и подготовка участка от 5-10% и выше, в зависимости от сложности работы и необходимости в использовании спецтехники;
• столько же составят расходы на оборудование опалубки;
• транспортные расходы до 5%;
• расходы на приобретение (аренду) инструмента и спецоборудования 5-15%.

Несколько можно удешевить строительство, если вместо монолитного фундамента возвести блочный, но его устройство без использования крана невозможно – а это дополнительные затраты на аренду техники и зарплату машиниста, поэтому и экономия получится не столь очевидной.

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

• Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
• Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
• Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
• Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

• S – суммарная площадь сечения всех столбов в конструкции;
• P – общая масса здания;
• Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

• доска;
• фанера;
• ДСП;
• стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

• железобетоном;
• строительными блоками, уложенными на каркас;
• швеллером;
• деревянными брусьями;
• двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

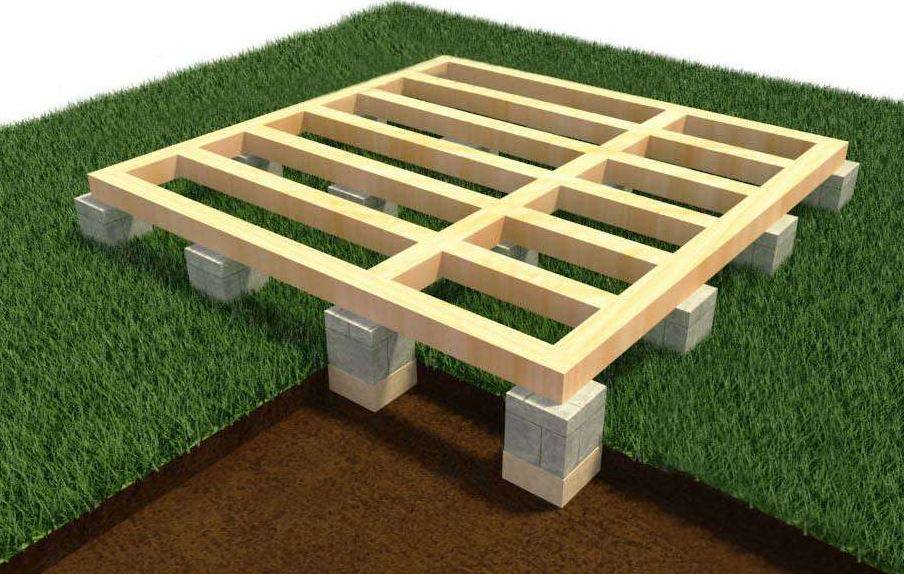

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

• тяжелого бетона В15-В25;
• железобетона (монолитного, сборного);
• труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
• прочных пород древесины (например, дуба);
• обожженных красных кирпичей;
• бутовых камней;
• бутобетона.

Асбестоцементные столбы

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Столбчатый монолитный фундамент без проблем служит более 100 лет. Каждый столб этой опорной конструкции способен держать на себе предмет весом в 100 тонн.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Крупные блочные конструкции из железобетона можно укладывать только строительным краном, ведь их вес может быть равен даже двум тоннам. Подобные блоки усиливают специальной арматурой с диаметром от 9 до 15 мм и используют исключительно для сооружения ленточных и плитных оснований под огромные кирпичные постройки.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Такая характеристика кирпича, как морозостойкость, считается крайне важной. Чем больше показатель невосприимчивости к низкой температуре, тем дольше строительное сырьё служит

Например, морозостойкость 70 указывает на то, что кирпич испортится не раньше чем через 70 лет.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Располагать опорную конструкцию на значительном расстоянии от поверхности земли решаются, когда почва на строительном участке пучинистая, а уровень подземных вод непостоянный.

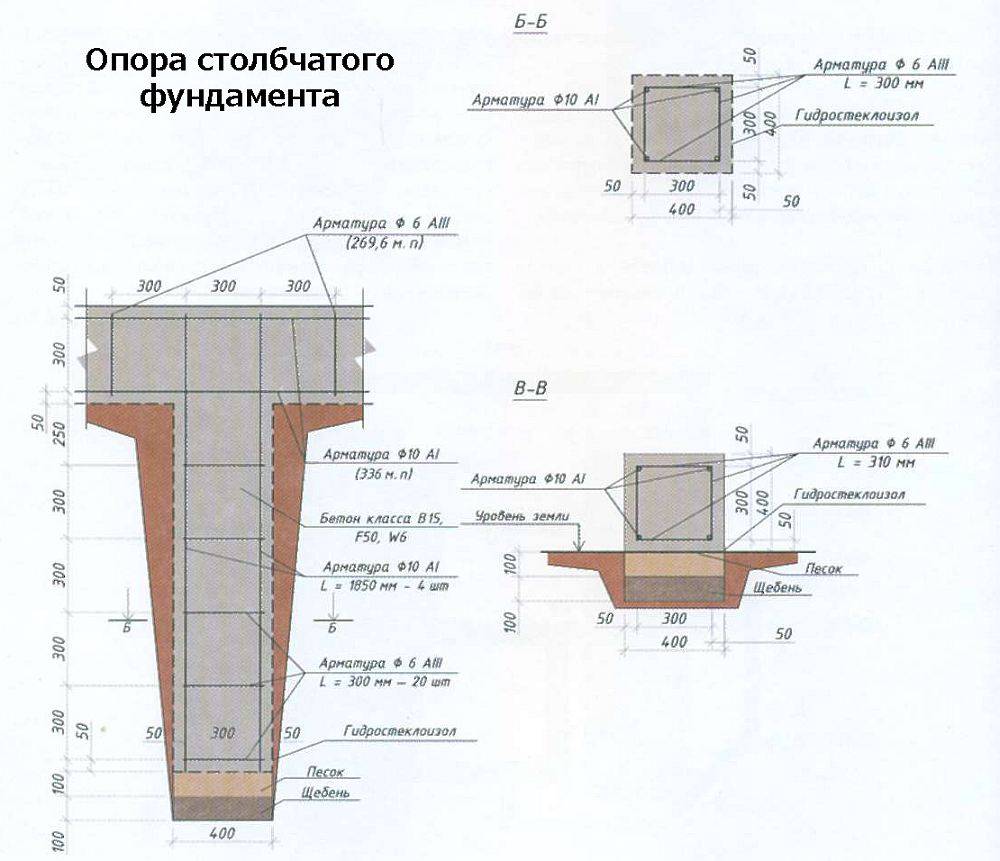

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.
