Конструктивные особенности промышленного штробореза
Ориентированность режущей насадки строго перпендикулярно подошве; Возможность установки двух дисков на фиксированном расстоянии друг от друга (определяется шириной штробы); Наличие подошвы, легко перемещающейся по обрабатываемой стене. Как правило – оснащается колесиками; При помощи настроек подошвы можно фиксировать глубину штробы; Обязательно снабжен приспособлениями для отвода пыли из рабочей зоны.
Все эти качества делают работу с инструментом легкой и эффективной, если бы не два недостатка:
Высокая стоимость электроприбора; Узкая специализация.
Для строительной бригады это оправданные расходы. А если вам, как домашнему мастеру, необходимо делать штробы один раз в несколько лет – покупка такого специализированного инструмента слишком обременительна для бюджета. Тем более что найти штроборезу иное применение вряд ли удастся.
Выход есть. Изготовление редко используемого, но полезного прибора своими руками.
Инструмент для штробления газобетона
Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.
Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.
Изготовление ручного штробореза
Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.
Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.
В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.
Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.
Изготовление электрического штробореза
Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.
Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.
Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.
Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.
Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.
Правила штробления газобетона
Чтобы сделать работу правильно, придерживайтесь следующих рекомендаций:
- Перед тем как приступить к обработке материала, изолируйте соседние помещения от попадания пыли.
- Убедитесь, что в штробируемой стене нет электропроводки, находящейся под напряжением.
- Работайте только в защитных очках. Весьма желательно, также, надевать респиратор.
- В ширину и глубину штроба должна иметь не более 25 мм, а ее длина не должна превышать 3 м.
- Штробы в готовых стенах допускается выполнять только горизонтально или вертикально.
Минимально допустимое расстояние от проделываемой борозды до смежной стены, окна или двери составляет 150 мм. Если вдоль стены проложен газопровод, то резку газобетона можно выполнять не ближе, чем в 400-х мм от него.
Электрический
Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.
Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.
Назначение штробореза
Штроборез – специализированный инструмент для создания штроб (технических канавок) в бетонных или кирпичных полах и перекрытиях.
Наиболее часто применяется при укладке электропроводки.
Любая уважающая себя строительная бригада обязана иметь штроборез, так как он позволяет сократить время укладки коммуникаций на объекте, формируя штробы строго заданной глубины и ширины.
Инструмент применяется для нарезания канавок в прокладке трубопровода, при разводке систем отопления.
Наиболее востребованным является дорогостоящий электрический вариант, хотя существуют и другие его виды.
По этой причине покупать инструмент для разовой укладки, например, канализации, не имеет смысла.
Другое дело, если речь идет о бригаде, или даже целой фирме, занимающейся разводкой газопровода в домах и квартирах, или выполняющей полный спектр строительных работ.
Штроборез для пеноблоков – конструктивные особенности
Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:
- на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
- модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

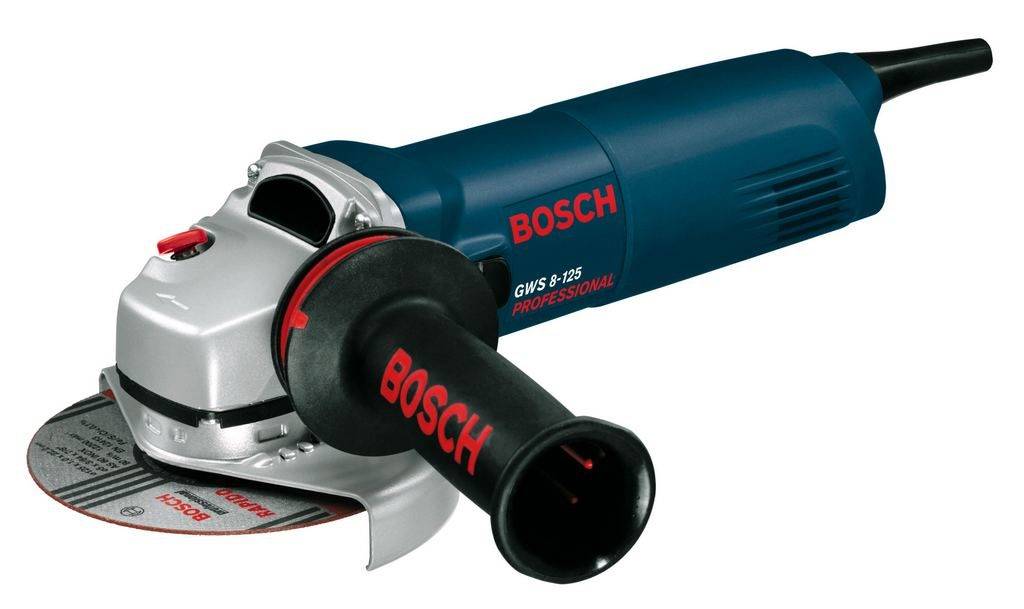

Штроборез на базе обычной болгарки
на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.
Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:
- увеличенной скорости штробления;
- ровной поверхности стенок паза;
- четкой геометрии канала;
- повышенной безопасности;
- возможности аспирации.
Современный электрический инструмент для штробления включает:
- защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
- аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
- рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
- рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
- электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.
Штроборез Hitachi CM7MRU. Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:
- регулировку частоты вращения шпинделя;
- плавный пуск двигателя при включении;
- торможение диска при отключении питания;
- блокировку мотора при нагреве;
- уменьшение вибрационных колебаний.
Изготовление из болгарки
Для проделки пазов и штроб в стене очень многие рекомендуют использовать простую болгарку. Однако применение данного агрегата в этих целях сопровождается образованием большого количества пыли. Но если вы не хотите покупать штроборез, то многие строительные эксперты рекомендуют воспользоваться альтернативным вариантом – изготовить этот инструмент своими руками. Сделать его можно посредством переделывания обычной болгарки.
Для изготовления данного строительного агрегата своими руками вам, конечно же, понадобятся некие средства. Однако в конечном счете такая работа будет стоить намного дешевле, чем покупка нового инструмента для резки газобетонных блоков своими руками. Для начала вам нужно будет прикрепить к болгарке еще один диск. Первый такой элемент крепится привычным способом, а для монтажа второго необходимо будет подобрать еще одну гайку. На ней должно быть дополнительное кольцо, которое применяется для фиксации.
Именно с помощью этой гайки нужно будет закрепить второй диск. Для комфортной работы с помощью болгарки, которая переделана под штроборез своими руками, на ней нужно сделать специальный предохранительный элемент или кожух. Он должен направлять пыль в противоположную от вас сторону. Далее, вам нужно будет сделать пылесосный механизм.
Поскольку диск на болгарке крутится назад, конструкцию для всасывания пыли необходимо смонтировать на задней части кожуха. Трубку крепят с помощью хомутов и загибают. Делается это для того, чтобы она не мешала вращению диска. Механизм пылесоса следует закрепить к штроборезу таким образом, чтобы агрегат можно было удобно держать в руках. Для использования такого приспособления вам нужны будут 2 розетки. Таким образом, переделанная под штроборез болгарка способна сэкономить ваше время в процессе резки газобетонных блоков и обеспечить ровность соответствующих швов, которые идеально подходят для укладки самых разнообразных элементов.
Аллигатор
Пила аллигаторного типа отличается особой прочностью и износоустойчивостью. На зубчиках такой пилы есть специальные наплавления из победита, что делает зубья более прочными. Такой инструмент используют при строительстве больших объектов (многоквартирных домов, офисов большой площади).
Плюс этого инструмента в том, что его не нужно постоянно точить или менять лезвия, как, например, в электрическом лобзике.
При покупке такой пилы лучше выбирать вариант с толстостенным лезвием, так как только распил таким лезвием даст ровный срез без сколов и шероховатостей.
Часто пишут, что перед началом работы такой пилой, нужно смазывать поверхность специальной смазкой, но практика говорит об обратном. Смазочный материал смешивается с пылью, в результате чего пила может перестать работать.
Хотя в инструкциях к большинству инструментов такого типа прописано применение смазки. Отсутствие смазочного материала увеличивает продуктивность работы в разы.
Нужно ли делать выбор по характеристике штробы
По сути, самым оптимальным будет выбор штробореза исходя из максимально возможно глубины и ширины планируемых штроб. Здесь весь вопрос будет зависеть от ваших потребностей. Если вам будет достаточно прокладывать лишь электрические провода, даже в гофре, то вам будет достаточно ширины 20 миллиметров, а если вам необходимо прокладывать трубы большего размера, то выбор должен остановиться на инструменте, который может делать борозды размером 45-60 мм. Если появится необходимость изготовление борозд и еще больших размеров, то их способны выполнить штроборезы с 1 диском, например модель Hilti DCH 230. Наименьшая ширина борозды может составлять 3 мм, у фирмы Bosch (то есть это толщина круга), а также 6-9 мм отдельных моделей компании Makita. У некоторых образцов ширина может выставляться автоматически, но все же в основной массе случаев она выставляется вручную, набором ступенчатых прокладок. Для изменения ширины потребуется фиксация шпинделя, снятие диска, и, собственно, установка необходимого количества прокладок. Далее происходит сборка в обратном направлении.
Глубина реза, в основную очередь, зависит от диаметра установленного режущего элемента. Конечно же, самую большую глубину резки обеспечит режущая часть размером 230. Подобными дисками комплектуются наиболее мощные образцы, к примеру, Hilti DCH 230 – глубина до 85 миллиметров. Даже если свой выбор остановить на глубине около 60-65 мм, то это будет более, чем хорошо. Это потому, что основная масса приборов способна выдать наибольшую глубину реза от 20 до 45 мм. Занятее дело будет обстоять минимальной глубиной. Так, маленькие диски будут стартовать с 0 точки, а 180 и 230 после установки станут выступать за плоскость платформы. Это приводит к тому, что штробу меньше, чем 15-20 миллиметров выполнить не получится.
Штроборез своими руками — за и против
При желании сделать самостоятельно подобного рода инструмент, необходимо достаточное количество времени, определенные знания и умения, а также инструкция для изготовления. Прежде чем начать работу, взвесьте все факторы и соберите отзывы людей, кто ранее сталкивался с вопросом изготовления такого прибора.
Как сделать штроборез своими руками?
В зависимости от того, какой вид прибора нужно сделать, потребуется определенный набор инструментов и материалов, которые будут использоваться для изготовления этого устройства. Как показывает практика, ручные штроборезы обычно делают с помощью болгарки и арматурной трубы. Это наиболее простой и результативный вариант изготовления. Однако существуют и другие способы, позволяющие самостоятельно сделать штроборез.
Штроборез своими руками из арматуры
Чтобы самостоятельно изготовить штроборез, потребуется набор определенных инструментов и материалов:
- кусок водопроводной трубы из металла (около 1 м в длину);
- болгарка;
- аппарат для сварки;
- кувалда;
- тиски или наковальня.
Для начала нужно отрезать с помощью болгарки кусок металлической трубы, примерный размер которой должен быть равен 80 см. Один конец трубы требуется согнуть под углом в 90°. Из отрезка металлической пластины нужно сделать скобу в форме U, основная функция которой — выполнение роли резца. Основание будущего резца необходимо заточить, приварить к прямому отрезку металлической трубы. Процесс заточки можно сделать при помощи болгарки. Оставшийся кусочек трубы послужит в роли рукоятки, его необходимо приварить к основанию будущего инструмента в том месте, где его край находится под углом. После этого прибор полностью готов к эксплуатации.
Штроборез из болгарки
При отсутствии желания делать ручной тип прибора, можно соорудить штроборез с электромотором своими руками, переделав болгарку. Как утверждают многие строители, по качеству такой прибор не хуже, чем готовый, приобретенный в магазине, а вот стоимость его будет значительно меньше. Для изготовления устройства понадобятся такие инструменты и материалы:
- болгарка;
- два алмазных диска;
- гайка необходимых габаритов;
- материал для кожуха;
- механизм с пылесоса.
Для начала потребуется прикрутить к болгарке два алмазных диска. Один будет цепляться стандартным способом, а второй нужно расположить рядом, закрепив при помощи подобранной по размерам гайки. На ней должно размещаться дополнительное кольцо, которое послужит для лучшего закрепления. Именно данная гайка поможет удержать второй алмазный диск на самодельном штроборезе с электромотором.
Для более комфортабельной работы с подобного рода инструментом, требуется прикрепить к нему кожух для защиты строителя в процессе работы от пыли. Он будет направлять пыль в противоположную сторону. Не стоит забывать о моментальной уборке пыли, которой будет достаточно много после работы со штроборезом. В связи с этим к прибору понадобится прикрепить механизм с пылесоса.
Так как вращение алмазного диска происходит назад, то и пылесосный механизм, который предназначен собирать пыль, нужно расположить сзади кожуха. Трубку можно приделать при помощи хомутов, а потом согнуть. Благодаря этому, она не будет мешать диску при работе вращении.
Мини-пылесос нужно прицепить так, чтобы он не мешал держать и работать с самодельным агрегатом. Для запуска данного механического шедевра необходимо будет использовать пару розеток или же тройник.
Создав своими руками такой строительный прибор, вы сможете отлично сэкономить свой бюджет, а также время, потраченное на обработку газобетона. А вот результат превзойдет все ожидания — будет обеспечено равномерное углубление и легкая работа с инструментом.
При отсутствии возможностей изготовления инструмента в домашних условиях, можно использовать перфоратор для штробления. Однако, следует учитывать, что он применяется исключительно для грубой обработки.
Пошаговая инструкция по изготовлению
Инструменты и материалы
Для изготовления штроборезов нам понадобится:
- Арматура или водопроводная труба;
- Сварочный аппарат;
- Болгарка;
- Дрель;
- Металлический лист;
- Два алмазных круга.
Чертежи и схемы
Ручной штроборез, сделанный своими руками.
Ручной штроборез из металлического лома своими руками
Электрический штроборез из болгарки
Штроборез, сделанный из болгарки с кожухом
Электрический штроборез, сделанный из болгарки с пылеотводом
Электрический штроборез, сделанный из болгарки с пылеотводом из пылесоса
Изготовление ручного штроборезаиз металлолома
- Самый обычный бороздодел можно самостоятельно сделать из простого куска водопроводной трубы или толстой металлической арматуры.
- Для этого надо взять кусок трубы диаметром 2–3 см и с одной его стороны отмерить примерно 5–7 сантиметров.
- В этом месте надо сделать ножовкой или болгаркой распил под углом примерно в 45С, но, не дорезая трубу до конца.
- Затем необходимо отогнуть верх трубы таким образом, чтобы получился острый угол. Таким образом, мы сделали самый простой инструмент, которым можно делать штробы. Самая маленькая его часть является рабочим инструментом, а большая рукояткой.
- На рукоятку можно надеть кусок резинового шланга, чтобы работать было удобно, и вы не натёрли руки.
Ручной штроборез из металлических труб
Из арматуры
- Более сложный и удобный инструмент можно сделать из двух кусков арматуры или обычной металлической трубы.
- Для этого нам надо взять сварочный аппарат и сварить с его помощью трубы или арматуру в единой целое, так чтобы один кусок находился примерно посередине другой. Рукоятку необходимо сделать из более толстого куска арматуры для более удобного пользования инструментом.
- Небольшой кусок обычной металлической трубы, размером примерно 10–15 сантиметров будет выполнять рабочую функцию инструмента. Для этого край трубы надо срезать таким образом, чтобы получился острый угол по диагонали.
- После того как вы приварите короткую трубку к краю готовой рукоятки, получится удобный ручной инструмент. В работе он совершенно безопасный и поэтому ним легко можно делать канавки и борозды в стенах домов.
- Также при необходимости можно на рукоятку надеть кусок мягкого шланга, который будет защищать ваши руки во время работы.
Ручной штроборез, сделанный своими руками из металлической трубы с круглым и квадратным сечением
Видео: как сделать ручной штроборез своими руками
Электрический штроборез из болгарки
Электрический прибор, сделанный самостоятельно, может быть не совсем безопасным, так как многие умельцы, делая дома штроборез, не совсем придерживаются техники безопасности.
Но, если вы всё-таки решили сделать сами такой инструмент, то для этого понадобится болгарка (углошлифовальная машинка) и два алмазных круга для резки строительного газобетона и обычного бетона. Также будет нужна гайка для тщательного крепления.
Болгарка и два алмазных круга для изготовления штробореза
- Первый диск (круг) ставится на инструмент и хорошо затягивается специальной крепёжной гайкой.
Установка первого круга для штробореза
Установка второго алмазного круга на болгарку
Как работает штроборез, сделанный из болгарки и двух алмазных кругов
Если в болгарке нет достаточной резьбы для притягивания двух алмазных дисков, то не стоит делать штроборез, так как это может быть очень опасно для вашего здоровья. В данном случае можно использовать просто металлическое кольцо аналогичного диаметра, но намного меньшей ширины. Также можно взять набор шайб. Это очень удобно, так как можно выбирать ширину будущей борозды в зависимости от сечения кабеля.
Штроборез для пеноблоков – конструктивные особенности
Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:
- на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
- модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;
Штроборез на базе обычной болгарки
на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.
Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:
- увеличенной скорости штробления;
- ровной поверхности стенок паза;
- четкой геометрии канала;
- повышенной безопасности;
- возможности аспирации.
Современный электрический инструмент для штробления включает:
- защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
- аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
- рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
- рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
- электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

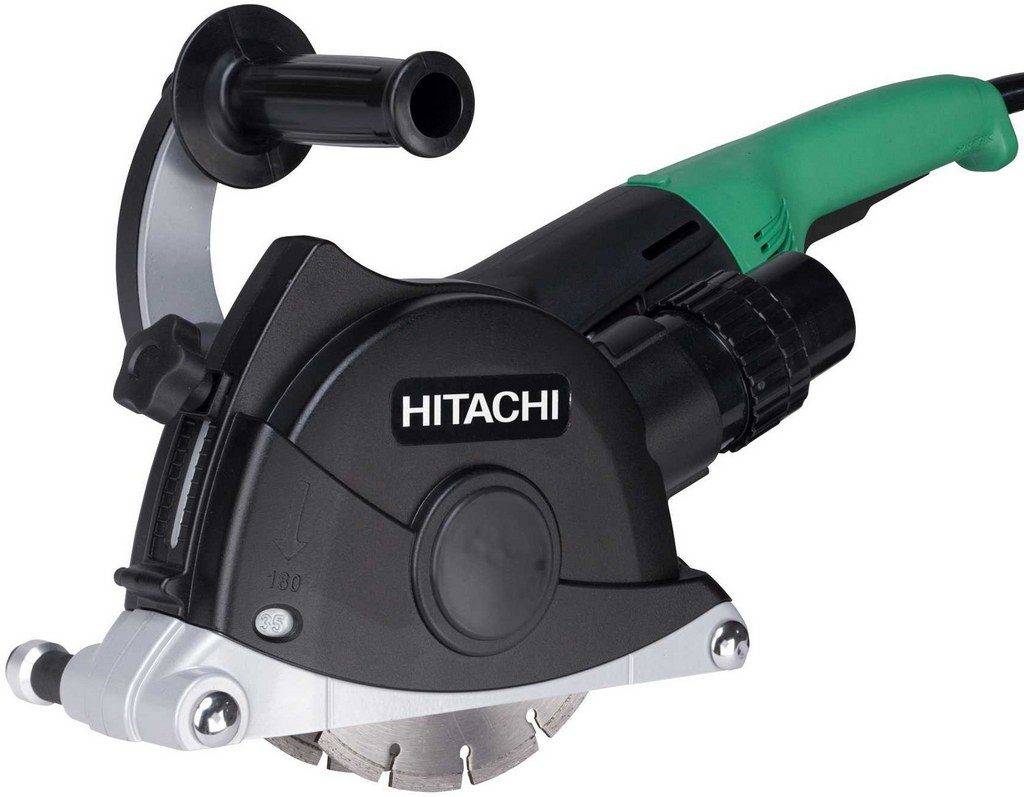

Штроборез Hitachi CM7MRU
Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:
- регулировку частоты вращения шпинделя;
- плавный пуск двигателя при включении;
- торможение диска при отключении питания;
- блокировку мотора при нагреве;
- уменьшение вибрационных колебаний.
