Технология строительства ангаров

Проектирование ангаров

Качественное проектирование – важный аспект. Допущенные неточности на стадии проектирования ведут к росту непредвиденных расходов, потере времени на переделку документации и переработку смет. Как показывает опыт, предпочтительнее работа с одной ответственной организацией и за проектирование, и строительство ангаров под ключ.

Проектирование осуществляется в две стадии: “П” и “Р”. Стадия “П” включает в себя пакет документов необходимых для получения разрешения на строительство. Стадия “Р” – комплект рабочей документации необходимой для изготовления комплектующих и производства работ.

Грамотно разработанные проекты необходимы для успешного строительства ангаров.

Прямостенный каркасный ангар

Каркас прямостенного ангара производится из швеллера, двутавров и уголков, который для большей жесткости связывается поперечными прогонами, распорками, а также ветровыми вертикальными и горизонтальными связями. В холодном исполнении прямостенные ангары покрываются профлистом или тентовым покрытием. Утепленные ангары обшиваются сэндвич панелями. Существуют и другие виды утеплителя, с ними вы можете ознакомиться в статье «Утепление ангаров. Технологии. Выбор утеплителя». Конструкция каркаса прямостенного ангара позволяет строить огромные по площади складские помещения под единой крышей в несколько пролетов с отдельными воротами в каждую секцию.

В зависимости от типа кровли используются различные конструкции ферм. Различают ангары с двухскатной, односкатной и арочной кровлей.

Ангар прямостенный с двускатной кровлей

Классический вариант прямостенного ангара – это ангар с двускатной кровлей. Самый распространенный и востребованный тип сооружений. Ангары с двускатной крышей являются универсальными и могут применяться для любых целей. В основном такие ангары используют под склады, производственные помещения, цеха, сельскохозяйственные сооружения, административные здания, авиационные ангары. Могут возводиться как одноэтажные, так и многоэтажные строения.

Прямостенный ангар с двускатной кровлей

Ангар прямостенный с односкатной кровлей

Данный тип сооружений является разновидностью первого. Практическое применение находят в основном в качестве объектов малого и среднего бизнеса, таких как автомойки, авторемонтные мастерские, гаражи, торговые центры, павильоны. Могут возводиться в несколько этажей, но не более 4-х.

Прямостенный ангар с односкатной кровлей

Прямостенный ангар с арочной крышей

Прямостенные ангары с арочной крышей в основном востребованы среди сельхозпроизводителей под склады хранения, животноводческие комплексы, а также для стоянки и обслуживания сельхозтехники. Часто в ангарах с арочной крышей в качестве покрытия используют тентовое полотно, которое позволяет сократить срок монтажа ангара до нескольких дней.

Прямостенный ангар с арочной крышей

Прямостенный ангар серии «Молодечно»

Свое название данная серия ангаров получила благодаря одноименному городу в республике Беларусь, в котором во времена СССР находился завод легких металлоконструкций всесоюзного значения. На данном заводе была спроектирована шестиметровая модульная ферма, которая может масштабироваться до 36 метров.

Прямостенный ангар серии “Молодечно”

После распада Советского Союза многие строительные компании взяли на вооружение надежную и проверенную временем конструкцию для строительства своих собственных объектов. Данный тип ангаров не теряет актуальности и сегодня, в том числе среди б/у металлоконструкций, так как делались ангары «Молодечно» из высокопрочной стали и рассчитаны на срок эксплуатации свыше 50 лет. На нашем сайте вы можете найти компании предлагающие услуги по строительству ангаров «Молодечно», а также найти на доске объявлений предложения по продаже б/у металлоконструкций после демонтажа.

Строительство ангара своими руками: создание фундамента

Если вам интересно, как построить ангар своими руками, то вы должны следовать инструкции, которая предусматривает возведение фундамента на первом этапе. Он может быть ленточным, свайным или плитным. Сначала следует выбрать участок, разровнять и выровнять на нем почву, только после можно приступать к обустройству основания. Процесс будет рассмотрен на примере плитной конструкции, ведь она наиболее трудоемка в создании.

Под каждой несущей колонной в углах необходимо проделать отверстия с диаметром до 30 см, куда будут устанавливаться сваи. Внутрь засыпается песок и щебень. После этого создается армирующий каркас. Длина берется с учетом того, чтобы над поверхностью оставалось примерно 50 см каркаса. Его опускают внутрь или заливают бетоном, оставив до застывания. Пока сваи будут набирать крепость, по периметру необходимо создать опалубку для плиты. Ее высота должна соответствовать толщине плиты фундамента. Затем грунт вынимается, убирается плодородный слой почвы. На дно засыпается слой песка на 20 см в высоту и хорошо уплотняется.

Поверх засыпается слой щебня и сравнивается, а после утрамбовывается. Последний слой будет состоять из гравия. Общая толщина «пирога» должна быть на 5 см ниже нулевого уровня грунта. Далее можно создать армирующий каркас. Под него укладываются кусочки камня или кирпича. Полученное пространство заливается бетоном и оставляется до набора крепости на месяц. За это время необходимо сделать самостоятельно или заказать все элементы каркаса.

Типовые арочные ангары

Арочные ангары, несмотря на перечисленные ранее преимущества имеют ряд ограничений. Одним из которых является этажность здания. Арочные ангары являются одноэтажными строениями. И в отличие от прямостенных ангаров имеют всего один пролет.

Ширина арочного ангара

Так как внутри арочного ангара не устанавливаются ни какие дополнительные колонны и подпорки, то ширина их ограничена способностью несущих конструкций и может достигать 40 метров. Минимальной шириной арочного ангара принято считать 6 метров. Ширина ангара может быть любой в данном диапазоне, так как профилегибочное оборудование позволяет производить арки любого диаметра. Самыми распространенными арочными ангарами являются ангары шириной 10, 12, 15, 18 и 24 метра.

Длина арочного ангара

В отличие от ширины, дина арочного ангара ограничивается только границами участка. Есть определенные технические требования по усилению каркаса при строительстве ангаров большой длины, но теоретически вы можете построить ангар любой длины.

Высота арочного ангара

Высота арочного ангара регламентируется строительными нормами и правилами. Наиболее устойчивым к нагрузкам является ангар где высота ангара равна половине его ширины. В таком случае ангара будет иметь правильную геометрическую форму, которая позволяет равномерно распределить нагрузку по всему каркасу сооружения.

Анализируя заявки, поступающие на нашем сайте, мы выяснили, что самыми востребованными арочными ангарами являются 10х24, 12х24, 15х30, 18х30, 18х60, 20х50. Именно по этому под данные габариты ангаров большинство подрядчиков разработали типовые проекты.

Виды ангаров: особенности конструкции и их преимущества

В условиях климатических регионов России наиболее распространены нижеследующие виды ангаров, которые имеют различие по форме, прочности и назначению строительства:

  • Арочный ангар.
  • Прямостенный ангар.
  • Шатровый ангар.
  • Полигональный ангар.
  • Купольный ангар.

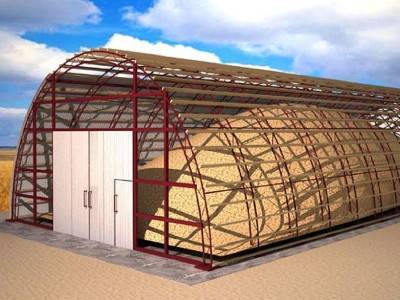

Арочный ангар.

Арочная конструкция в быстровозводимом строительстве является самой устойчивой ввиду особенности равномерного распределения нагрузки на профилированный лист, выполняющий функцию обшивки ангара, который обладает устойчивостью к порывам ветра и снеговым нагрузкам. Представляет собой форму полукруга. Арочная дуга формирует основу каркаса, шаг установки, высота и ширина формируется на этапе проектирования.

Преимущества арочного ангара:

  • Эту форму можно назвать одной из самых простых конструкций как внешне, так и по всем этапам монтажных работ.
  • Отсутствие усадки на фундамент и низкая металлоёмкость изделия.
  • Возможность быстрого демонтажа металлического каркаса и переноса ангара.
  • Экономия на освещении и утеплении.

Прямостенный ангар.

Самый востребованный формат при строительстве быстровозводимых большепролетных конструкций. Особенность строения с вертикально расположенными стенами при практически неограниченных габаритах сделали его популярным во всем мире. Прямостенный ангар может быть построен в несколько этажей с односкатной или двускатной крышей.

Преимущества прямостенного ангара:

  • Габариты без ограничений.
  • Можно построить здание в несколько этажей.
  • Рациональное использование внутренних площадей благодаря вертикальным стенам.
  • Малозатратное строительство.
  • Самый популярный вид ангаров в России.

Шатровый ангар.

Представляет собой усиленную версию предыдущего, прямостенного варианта, только в отличие от него, шатровый ангар имеет двускатную кровлю (без односкатной) и наклон стены под определенным углом (обычно составляет 20 градусов). Каркас шатрового ангара так называется, потому что внешне напоминает «шатёр». В основе лежат шатровые арки, которые крепятся к фундаменту, а сверху поперек устанавливаются прогоны. Ширина не может превышать более 12 метров, а длина 60 метров.

Шатровый ангар строят для производственных целей или для автотранспортных гаражей. Площадь внутри можно рационально использовать благодаря «золотой середине» между арочной и прямостенной формой.

Преимущества шатрового ангара:

  • Высокая прочность и устойчивость к нагрузкам дождя, снега и ветра.
  • Рациональное использование площади внутри здания.
  • Экономное и эффективное решение для сельского хозяйства и производства.

Полигональный ангар

Полигональный ангар – это каркас, фермы которого в собранном виде напоминают форму полукруга, т.е. овала. Длина ангара ограничена 50 метрами, а высота не должна превышать 15 метров. Быстровозводимый ангар такой формы отлично подходит для применения в сельском хозяйстве и производственном секторе.

Преимущества полигонального ангара:

  • Вертикальные стены и низкая металлоёмкость каркаса.
  • Возможность применения тента в качестве обшивки.
  • Экономия на фундаменте.

Купольный ангар

Представляет собой оригинальную форму купола, которую можно реализовать в жизни лишь с помощью лёгких металлических конструкций. Каркас такого ангара индивидуально проектируется и производится на заводе по более жёстким стандартам. Основные назначения – строительство аэропортов, торговых центров и других сооружений, которым требуется архитектурная оригинальность.

Преимущества купольного ангара:

  • Широкие архитектурные возможности.
  • Нет ограничений по габаритам.
  • Высокая прочность и долговечность благодаря усиленной раме и более жёстким стандартам Euro DIN.

Технология строительства

Для производства арочных бескаркасных сооружений группа компаний “СМК” использует завод на колесах MIC-240 ABM. При строительстве каркаса ангара применяем один исходный материал – рулоны оцинкованной стали толщиной 1.0-1.6 мм. Небольшая бригада из 7-12 рабочих в соединении с мобильностью системы, проведением строительных работ непосредственно на стройплощадке и общим высоким темпом работ, дают несравненные преимущества и отдачу в виде большой экономии строительных затрат.

Метод бескаркасного строительства исключает множество традиционных шагов и радикально сокращает общее время, необходимое для прохождения пути от концептуального плана до реального здания. Предлагаем посмотреть видео о том, как мы строим бескаркасные ангары.

Основная разница между системой M.I.C. и традиционными стальными зданиями – это соответствие самым широким требованиям, высокая скорость возведения, низкие цены и необходимость только в одном основном материале для производства – стальных катушках.

Чтобы изготовить и смонтировать бескаркасное сооружение арочного типа не нужны опорные колонны, балки, фермы.

  • Такие сооружения легко приспособить к любым проектам и техническим условиям.

  • Построенные ангары водонепроницаемы – обходятся без применения гидроизоляционных материалов; не нуждаются в обслуживании и уходе, что еще более повышает их рентабельность.

Более подробно с процессом возведения арочных ангаров можно ознакомиться в статье “Дешевая технология строительства зданий”.

ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА АНГАРА

Ответьте на 5 вопросов, чтобы сравнить сметы на строительство ангара от разных организаций и выбрать лучшее предложение.

Тема:

Выберите назначение ангара

Производство

Зернохранилище

Крытый ток

Овощехранилище

Коровник (свинарник)

Птицеферма

Склад

Гараж

Спортивные сооружения

Торговый комплекс

Административное здание

Другое

Бескаркасный ангар

Каркасный ангар из ЛМК

Тентовый ангар

Каркасный ангар из ЛСТК

Воздухоопорный (пневмоангар)

Другой

Арочный

Арочный с вертикальной стеной

Прямостенный

Полигональный

Шатровый

Другой

Только арки (фермы)

Каркас ангара (арки+прогоны+связи)

Комплект ангара (каркас+кровля+ворота)

Ангар под ключ (комплект+монтаж)

В ближайший месяц

В ближайшие 2-3 месяца

Через 3 месяца

Через полгода

Через год

Еще не определились

Проектирование

Утепление

Вентиляция

Освещение

Кран балка

Окна

Ширина:
Длина:
Высота:
Ваш E-mail *:
Телефон *:
Регион*:
* По указанным параметрам будет сформирована заявка и оправлена подрядчикам для расчета и предоставления сметы. С Вами могут связаться некоторые наши партнеры для уточнения деталей необходимых для расчета.Вы сможете сравнить цены от разных строительных организаций и получить объективную оценку стоимости работ на Вашем объекте, а также выбрать наилучшее предложение.

Разновидности металлических быстровозводимых ангаров

Быстровозводимые ангары сегодня имеют множество разновидностей, форм и назначений, строительный рынок обеспечивает высокий спрос на строения подобного типа, потому что они надежны, просты, легко и быстро вводятся в эксплуатацию. В зависимости от отрасли, в которой они применяются, ангары имеют конструктивные различия, отличаются по материалам и технологиям, применяемым при их монтаже.

Быстровозводимые арочные ангары

Подходят для быстрого возведения и размещения в них объектов сельскохозяйственного назначения, складского хозяйства и других помещений хозяйственного назначения. Такой тип ангара считается классическим типом и представляет из себя металлоконструкцию, вытянутую по длине, полукруглую в поперечном сечении, имеющую крышу, стены, выполненные в форме арки.

Длина такой конструкции диктуется только ее назначением, ширина бывает в пределах 9-20 метров, высота же, стандартно, соответствует половине ширины конструкции. Исходной заготовкой самой арки ангара являются стальные трубы профильного сечения, обшивается каркас листовым металлопрокатом, утепление конструкции производится изнутри помещения.

Бескаркасный металлический быстровозводимый ангар состоит из набора многочисленных арок, соединенных между собою, арки изготавливают из листового профилированного металлопроката, такая технология значительно сокращает сроки ввода в действие объекта.

Полигональные ангары

Ангар, отличный по конструкции, являющийся разновидностью арочных, может быть сооружен в поперечном сечении в форме полукруга, эллипса с вписанным в их окружность прямыми балками металлического каркаса.

Такой тип ангара обязательно каркасный, не глядя на то, что высота, ширина этого сооружения не связаны так между собой, для получения наиболее прочной конструкции, принимают ½, 1/3, ¼ от ширины ангара. В качестве материала для каркаса полигонального ангара используют профильные стальные трубы, а материал наружной обшивки обусловлен будущем назначением сооружения и сложностью всей конструкции, так при утеплении ангаров простой конструкции применяют уже готовые сэндвич-панели различной ширины и толщины.

Одновременно, ангары с большим количеством ребер жесткости, утепляются полистовым способом. При этом способе сначала обшивают наружный лист, затем изнутри устанавливают утеплитель (гидроизоляционная и теплоизоляционная пленки) и уже потом изнутри вся конструкция зашивается листом. Но если в утеплении ангара необходимости нет, то можно обойтись просто листовым профнастилом или тентом.

Ангары шатрового типа

Тип металлических быстровозводимых сооружений, имеющий опорные балки более просто типа, чем на арочных и полигональных ангарах. Балками ангара шатрового типа являются арочные изделия, закрепленные между собою шарнирным соединением (4-6 штук) необходимой длины. Помимо вертикальных и горизонтальных ветровых связей, поперечные распорки и прогоны придают необходимую жесткость всей конструкции. Ангары шатрового типа не имеют каких-либо ограничений по ширине и высоте.

На изготовление каркаса ангара шатрового типа идет фасонный стальной металлопрокат – швеллер, уголок, двутавр (марка стали С245), в зависимости от будущего предназначения ангара подбирается материал обшивки – тент, профнастил, сэндвич-панели, или же применяют полистовой тип обшивки.

Анагары прямостенного типа

Наиболее часто встречающиеся и легкие в монтаже – ангары прямостенного типа. По внешнему виду их не отличить от рядовых складских или жилых помещений, только присмотревшись, можно увидеть различия. Металлические каркасы, являющиеся основой этих ангаров, соединяются между собою при помощи затяжек и болтов.

Прямостенные ангары могут быть любой ширины и высоты, без ограничений, но, тем не менее, подобные строения не возводят выше трех этажей, так как для конструкции большей высоты, уже понадобятся более дорогостоящие материалы. Зачастую основу изготавливают из фасонного металлопроката (швеллер, уголок, балка двутавровая ст.С245 и выше), жесткой конструкция становится благодаря поперечным распоркам, прогонам и горизонтальным ветровым связям. Обшивается ангар профнастилом или полистовым способом.

Что такое нулевой цикл строительства, последовательность работ, смотрите здесь.

Видео: Самые частые ошибки при строительстве быстровозводимых ангаров:

https://youtube.com/watch?v=PNLrfVfE1Lc

Бескаркасное строительство ангаров

Бескаркасная технология строительства ангаров имеет одно существенное преимущество перед аналогичными методами – отсутствие металлоемкого каркаса. Благодаря этой особенности бескаркасные ангары обладают более низким удельным весом, стоимостью и трудоемкостью установки.

Прайс на бескаркасные неутепленные арочные ангары

Длина,мШирина, м
1215 18202224
Высота, м
5 6 89910
201 169 6271 307 7961 530 885
301 439 4521 622 6491 910 4212 401 1902 481 3652 700 197
401 663 8421 889 2072 238 8012 852 5462 949 5303 210 013
501 888 2322 155 7662 567 1813 303 9013 417 6953 719 828
603 819 9973 950 6004 297 244

В стоимость включена: арочная бескаркасная оболочка, устанавливаемая на фундамент заказчика с проемом 3х3 м под ворота.

Прайс на бескаркасные утепленные ППУ 50мм арочные ангары

Длина, мШирина, м
121518202224
Высота, м
5689910
201 722 6772 012 6522 487 635
302 207 5482 589 7873 200 3053 878 0544 034 2304 447 210
402 646 9843 118 6273 861 8204 701 0794 890 2265 382 150
503 086 4203 647 4664 523 3355 524 1035 746 2206 317 085
606 411 8686 666 9537 319 621

В стоимость включенаарочная бескаркасная оболочка с утеплением ППУ 50 мм толщиной, устанавливаемая на фундамент заказчика с проемом 3х3 м под ворота.

В разделе “Цены” вы можете скачать готовые коммерческие предложения на типовые утепленные и холодные арочные ангары.

Бескаркасные ангары могут иметь только арочную форму, что вызвано технологическими особенностями производства их составляющих элементов. Последовательность выполнения работ при бескаркасном строительстве ангара имеет следующий вид:

  1. Разработка заказчиком технического задания на проектирование ангара с требуемой конфигурацией, целевым назначением, бюджетом и другими требованиями.
  2. Разработка проектных решений, которые будут основанием для расчета сметы и начала строительства.
  3. Планирование местности с целью подготовки площадки для ведения строительных работ.
  4. Доставка на место строительства расходных материалов, строительной спецтехники, рабочих, инструментов и оборудования.
  5. Обустройство облегченного фундамента, который будет способен выдержать незначительные нагрузки от арочной бескаркасной конструкции.
  6. Непосредственно на месте строительства осуществляют производство дугообразных профилей из рулонной стали с цинковым или полимерным покрытием.
  7. Гнутые профили соединяют между собой с помощью метода вальцовки, что обеспечивает высокую степень прочности и герметичности соединений.
  8. Секции устанавливают на заранее подготовленный фундамент и соединяют между собой с помощью вальцевания.
  9. Выполняют обустройство оконных и дверных проемов, вентиляционных и других технологических отверстий.
  10. При необходимости проводят теплоизоляцию ангара с помощью рулонных, листовых или напыляемых теплоизоляционных материалов.
  11. Монтируют дополнительное оборудование: инженерные коммуникации, охранную и противопожарную системы, внутренние перегородки и другие элементы.
  12. Готовый ангар передают в эксплуатацию заказчику.

Что потребуется?

Пусть монтаж данных конструкций и не требует многих усилий или времени, тем не менее, стандартного слесарного оборудования для строительства будет маловато. К счастью, сегодня многие фирмы могут без особых хлопот предоставить Вам на ограниченное время использования (проще говоря – в прокат) некоторые виды специального оборудования, покупка которых обошлась бы в кругленькую сумму.

Итак, для строительства ангара нам потребуются:

Полезная информация
1листогибочный станок – устройство, при помощи которого из металлопрофиля собираются профили необходимой длины
2прокатный станок для гофрирования – как видно из названия, используется для проката металлического профиля по необходимому радиусу с последующим гофрированием (для обеспечения дополнительной жёсткости стен)
3забортовочная (фальцезакаточная) машина для арочных профилей – с помощью данного агрегата осуществляется соединение арочных сегментов вдоль линии профиля. Соединение происходит посредством загибания кромок металлопрофиля и соответствующим образованием герметичной сцепки
4бетономешалка – обязательна при изготовлении бетонного раствора для фундамента и последующих работ по дополнительной герметизации помещения. Также для этих целей может использоваться строительный миксер
5необходимый запас вёдер, лопат и мастерков, строительные тачки – также для проведения работ, связанных с заливкой фундамента
6строительный уровень – для определения ровности фундамента и полового покрытия
7электродуговой сварочный аппарат – для монтажа торцевых стен
8перфораторы и дрели, набор гаечных ключей – для проделывания сквозных отверстий и последующего болтового крепления пролётов к конструкции фундамента, установки ворот
9дисковая пила – для проведения дополнительных работ с металлопрофилем
10кувалды, молотки и ломы – для проведения общих работ

В качестве компонентов для изготовления бетонного раствора используются:

  • портландцемент – марка М400 (М500);
  • чистый песок – речной или карьерный, без примесей;
  • гранитный щебень – размер частиц не должен превышать 30-35 мм;
  • холодная вода.

В качестве металлопроката:

  • листовая сталь с одно- или двухсторонним цинковым покрытием. Толщина листа составляет 0,8-1,5 мм, оптимальная длина – до 250 м;
  • профильные трубы (швеллеры) сечением 60*60 мм или 100*100 мм, использующиеся для возведения несущей каркасной конструкции ворот;
  • уголки или швеллеры сечением 60*30 мм – для створок ворот;
  • уголки сечением 80*80 мм для изготовления монтажных кронштейнов;
  • арматурные прутья диаметром 8-12 мм для дополнительного укрепления фундамента.

В качестве крепёжных материалов:

  • анкерные болты с оцинкованной поверхностью – толщина 8-12 мм, длина – 40-100 мм;
  • гайки и шайбы соответствующих размеров;
  • набор стальных петель для распашных ворот;
  • мастика из смеси резины и битума для работ по герметизации;
  • доски и пиломатериалы (обрезки) – для дополнительной плотности бетонного раствора.

Рекомендуем купить

Фундамент для бескаркасного строительства

Бескаркасные ангары имеют незначительный вес, поэтому не требуют массивных фундаментов, в отличие от каркасных конструкций. Нагрузки от крыши и стен передаются на фундамент через основания каждой арки. Незначительные нагрузки на фундамент снижают уровень затрат материалов и времени на возведение, что позволяет экономить средства, а так же упрощает процесс строительства.

Заместитель генерального директора компании «Санворд-Украина» Валерий Дрюк предупреждает, что при строительстве бескаркасных сооружений должны предъявляться высокие требования  к геометрическим размерам фундамента. Нарушение размеров фундамента может существенно снизить качество здания и привести к дорогостоящим переделкам. В связи с небольшим весом металлоконструкций, фундамент не требует глубокого заложения. А строительная площадка должна быть очищена от строительного мусора и насаждений, препятствующих возведению здания. «Так же необходимо нужно предусмотреть  места складирования металлоконструкций  и обеспечить полную их сохранность», — добавил Валерий Дрюк.

Существует несколько типов фундаментов для арочных зданий: ленточный, столбчатый, плитный, на винтовых сваях и т д. Выбрать подходящий нужно основываясь на следующих параметрах: место строительства, отведенное время и пожелания заказчика.

Чаще всего при строительстве бескаркасных ангаров применяют ленточный фундамент.

Фундамент ленточного типа

Руководитель Инженерного центра «Украинского центра стального строительства» (УЦСС) Артем Билык рассказал: Технология строительства бескаркасных ангаров такова, что под их контур должен быть подготовлен ленточный либо плитный фундамент. Обычно он выполняется отдельно местными строительными бригадами. Соответственно, для надежной совместной работы со стальным ангаром и фундамент должен быть выполнен качественно – провибрирован как следует бетон, соблюдена марка прочности и водостойкости, выполнена гидроизоляция и т.п.

Несмотря на то, что фундамент под арочное сооружения могут возвести местные бригады, нужно внимательно следить за правильностью расчетов и качеством работ. Директор компании «Ангарюгстрой» Андрей Здот вспомнил: У нас был случай, когда заказчик делал сам фундамент. Он уложил в несколько рядов бетонные блоки. Мы ему в устной форме заявили, что такой фундамент не выдержит нагрузку зерна высотой 3-4 м., что эти блоки нужно обязательно армировать и обязательно делать опорные быки. Однако владелец этого не сделал. В процессе эксплуатации он насыпал очень много зерна, которое выдавило бетонные блоки. Арка слетела с фундамента. Хозяин обратился к нам, мы приехали, подняли арку, которая не пострадала от слета с фундамента. «Сделали правильно армокаркас и фундамент, а затем установили на наше основание арку», — добавил Андрей Здот.

Также при строительстве арочного сооружения можно применять фундамент столбчатого типа, который является более экономичным вариантом. После разбивки плана здания, выкапывают или бурят скважины диаметром 250-450 мм и глубиной 500-750 мм. Столбы располагают по всему диаметру здания на расстоянии 1,5-2,5 м.

При строительстве зернохранилища, предназначенного для долговременного хранения урожая, потребуется установка дополнительно оборудования: аэрационных полов, вентканалов, нагнетателей воздуха и т.д. (см. «Активная вентиляция овощехранилищ»). Система аэрационных каналов приводит к удорожанию пола в 2 раза. Если стоимость возведения пола составляет около 600 грн., то цена на пол с аэрацией, всеми каналами, решетками и прочим получается уже 1200-1250 грн. Причем, это самое простое и самое дешевое исполнение. «Все остальные арочные решетки, трубы раздвижные – это вообще огромные деньги. Для среднего фермера данная сумма неподъемна. Это подходит для агрохолдингов, которые могут себе позволить большие инвестиции», — рассказал журналу «Хранение и переработка зерна» (№9 за 2016 г.) коммерческий директор ООО «Промышленные системы» Руслан Дашкевич.

Проект прямостенного ангара

Строительство ни одного здания и сооружения, а тем более крупного промышленного объекта не может обойтись без проекта. Проектированием зданий из металлоконструкций занимаются проектные компании и крупные строительные организации, имеющие в своем штате собственных проектировщиков. Мы рекомендуем заказывать проект у той компании, которая и будет строить ваш ангар, это позволит значительно снизить риски и стоимость разработки проекта. На нашем сайте в справочнике организаций вы можете подобрать себе проектную организацию или же обратится к подрядчикам, кто самостоятельно разрабатывают проекты под своих клиентов. Для снижения стоимости разработки проекта вы можете оставить заявку сразу нескольким компаниям и выбрать ту, кто предложить наилучшие условия сотрудничества.

Пример проекта прямостенного ангара:

Особенности конструкции

Технология создания быстровозводимых зданий заключается в сооружении каркаса из металла и последующая его установка в той локации, где ангар будет использован. Для сооружения каркаса применяются плоские металлические рамы.

Высокий уровень прочности постройки обусловлен такими элементами:

  • связи (по горизонтали и по вертикали);
  • распорки;
  • детали конструкции, располагаемые между этажами;
  • крановые балки.

Для создания каркаса применяется горячекатаный профиль. В зависимости от того, в каких целях будет использоваться будущая постройка, выбирается толщина профиля.

Изготавливаются быстровозводимые здания из металлических элементов с помощью сварки. Именно данный способ соединения деталей считается самым распространенным и одновременно очень надёжным. Стоит отметить, что в строительстве зданий на сегодняшний день применяются исключительно высокотехнологичные сварочные элементы. Может быть использована как газовая, так и плазменная резка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
