Пошаговая инструкция по возведению свайного фундамента на сваях из асбестоцементных труб

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

  1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
  2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
  3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
  4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
  5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
  6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
  7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Расчет фундамента

Последовательность и способ расчета свай из асбестовых труб проходит по общим правилам.

Вначале рассчитывают совокупные нагрузки. Они суммирует такие воздействия:

  • Вес самой постройки вместе с отделкой.
  • Вес инженерного оборудования.
  • Вес мебели, техники.
  • Ветровые и снеговые воздействия.
  • Предположительный вес самого фундамента — опор и ростверка.

Вес стройматериалов (черновых и финишных) рассчитывают по проекту постройки.

Вес мебели оценивают приблизительно. С техникой и оборудованием проще — эта характеристика обязательно указывается в паспортных данных на каждую модель.

Ветровые и снеговые нагрузки — это справочные характеристики, которые указаны в нормативах для каждого региона.

Нагрузку от фундамента на первом этапе расчета оценивают приблизительно. Можно точно вычислить только вес ростверка — он проходит под каждой стеной и отдельно под особо тяжелым оборудованием в качестве усиления основания.

Совокупный вес свай (труба плюс железобетон) зависит от их количества размера. Заглубление подземной части должно быть ниже на 150 мм нормативной глубины промерзания грунта. Надземная часть зависит от рельефа местности и особенностей архитектуры строения.

Диаметр трубы выбирают исходя из характера строения. Для беседок, сарая или легкой пристройки достаточно 100 мм. Для дома сваи изготавливают из труб 300 мм.

Предварительно количество опор определяют так — сваи устанавливают:

  • в каждом углу строения:
  • в точках пересечения стен и перегородок;
  • на участках повышенной нагрузки;
  • под всеми стенами на расстоянии от 1 м.

После оценки совокупной нагрузки, ее умножают на поправочный коэффициент 1.2. Затем определяют нагрузку на опору и вычисляют давление на 1 см2. Полученную величину сравнивают со справочным сопротивлением грунта. Рассчитанная характеристика должна быть не менее чем на 10% ниже нормативной. Если это условие не выполняется, то либо увеличивают диаметр трубы, либо уменьшают расстояние между трубами. И снова делают перерасчет нагрузки с учетом увеличения веса асбестового фундамента.

Расчет непрофессионалу придется проводить в несколько этапов. До тех пор, пока не будет выполнено превышение нормативного значения сопротивления грунта над расчетным давлением на единицу площади опоры.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

  • количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
  • требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
  • диаметр трубы (в соответствии с весом и размерами постройки),
  • необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
  • количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

  1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Столбчатый фундамент из асбестовых труб

Основу такого фундамента составляет асбестовая труба диаметром 200 — 250 мм, полость которой заполнена бетоном. Для увеличения прочности и надежности столба внутрь него может вставляться каркас из арматуры. Сама труба вставляется в заранее пробуренную скважину, диаметр которой всегда чуть больше диаметра асбестовой трубы.

Асбестоцементные элементы располагаются по всему периметру здания и под внутренними несущими стенами. Их в обязательном порядке устанавливают по углам сооружения и далее на расстоянии не более 2 м друг от друга.

Несущая способность залитой бетоном асбестовой трубы обеспечивается за счет упора ее нижнего основания в твердый грунт. Асбестовая оболочка выполняет роль своеобразной опалубки и способствует уменьшению воздействия сил горизонтальных сдвигов грунтов на столб.

Такой фундамент отличается следующими достоинствами:

  • простота монтажа без привлечения специальной техники;
  • короткие сроки строительства фундамента;
  • минимальный объем земляных работ;
  • минимальные работы по подготовке строительной площадки;
  • расчет фундамента можно выполнить самостоятельно;
  • невысокая стоимость;
  • возможность сооружения зданий в подтопляемых районах и в районах вечной мерзлоты.

Наряду с несомненными достоинствами, такому фундаменту присущи следующие недостатки:

  • неспособность выдерживать большую несущую нагрузку;
  • невозможность обустройства подвала;
  • относительная недолговечность (около 70 лет);
  • невозможность возведения такого фундамента в условиях слабых, водонасыщенных, просадочных и подвижных грунтов, а также при значительных перепадах высот рельефа местности (более 2 м).

Самыми подходящими грунтами, где возможно обустройство столбчатых асбестоцементных фундаментов, являются:

  • песчаные;
  • скальные и крупнокаменистые;
  • твердые и пластинчатые суглинки и глины.

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

  • по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
  • рытье котлована для такого фундамента не обязательно;
  • свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
  • высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
  • на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

  • такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
  • длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
  • в домах на таких фундаментах практически невозможно устроить подвал;
  • основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды ростверков

  1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
  2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
  3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

  1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
  2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
  3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

В чем особенность фундамента из асбестовых труб

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.

Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.

Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.

Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:

  • При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
  • На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
  • При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.

Когда используют свайный фундамент

В большинстве случаев свайный фундамент для бани устраивается на почвенном составе, не способном обеспечить необходимую стабильность зданию. К таким местам относятся:

  • плывуны;
  • песчаные почвы;
  • торфяники;
  • суглинки, чрезмерно насыщенные водой.

На таких участках сваи необходимо опускать до уровня нахождения плотного грунтового слоя, чтобы на него передавались все нагрузочные усилия, создаваемые сооружением.

Фундамент из свай советуют применять на почвах, которые в зимний период промерзают глубже полутораметровой отметки. Для заливки ленточной основы потребуется выполнить большие объемы земляных работ, тогда как установка свай обойдется значительно дешевле.

Очередной вариант, когда следует устраивать именно такое основание – если участок, отведенный под строительство, отличается сложностями рельефа. Чтобы его выровнять, приходится нести незапланированные и весьма ощутимые расходы, и лучше возвести основание на свайных опорах.

Свайный фундамент также применяется на плотных и тяжелых в обработке почвах, когда устройство котлована проходит сложно и стоит достаточно дорого.

Подготовительные мероприятия

Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор. Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:

  1. Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
  2. Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
  3. Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
  4. Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
  5. Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
  6. Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
  7. Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.

Завершив подготовительные работы, начинайте возведение фундамента.

Советы строителей

Есть случаи, когда свайный фундамент вообще не устраивают. Это подвижные грунты — они плохо держат сваи и склонны к их «опрокидыванию». Также плохо «держат» сваи торфяники, насыщенные водой грунты. В этих случаях применяют плавающий тип фундаменты — плиту.

Асбестоцементные трубы предварительно можно обмазать битумной мастикой. Это не только улучшит гидроизоляцию опоры, но и уменьшит влияние касательных сил по «выталкиванию» сваи из пучнистых грунтов.

Есть целый ряд способов улучшения условий эксплуатации фундамента и снижения выталкивающих сил:

  • обратная засыпка фундамента песком;
  • обустройство организованного водостока и дренажа;
  • для отапливаемых домов круглогодичного проживания — утепление отмостки и забирки;
  • обработка труб, предварительно покрытых грунтовкой, незамерзающими смазками типа технического солидола.

По отзывам строителей асбестовые трубы на этапе подготовки надо нарезать чуть большей длины. Во время установки свайного поля, при выравнивании опор по уровню ростверка, избыточную длину после фиксации трубы проще обрезать болгаркой.

На непучнистых грунтах допускается установка «коротких» труб. В этих случаях повысить несущие свойства можно по аналогии фундамента ТИСЭ — за счет уширения большего диаметра, чем того требует стандартная технология. Для этого:

  • бурят скважину с размером сечения равным расчетной площади пятки опоры;
  • подготавливают к заливке бетоном дно ямы;
  • заливают раствор в яму на высоту уширения сваи;
  • вставляют трубу, на 30-40% заливают ее бетоном;
  • закладывают арматуру на всю длину трубы;
  • заливают бетоном трубу до верхнего края.

Обустройство свайного фундамента, монтаж ростверка, строительство сооружения «под крышу» надо закончить за один сезон.

В заключение традиционный совет. Расчет и возведение фундамента — это наиболее ответственный этап строительства. Ошибки проектирования и несоблюдение технологии в дальнейшем исправить крайне сложно.

Источник

Порядок работ

Расчет количества труб. Проводится на основании типа грунта, нагрузок и архитектурных особенностей здания. Тонкостей здесь много, но главная состоит в том, что на одну трубу должна приходиться нагрузка не более 800 кг. Диаметр труб под небольшие деревянные объекты выбирается на уровне 250 — 350 мм. Подготовка участка. На ровном участке производится уборка всего лишнего, а также снимается верхний слой грунта. Он является плодородным, и может потребоваться для дальнейшего обустройства территории. На местности со сложным рельефом также необходимо удалить траву и верхний слой грунта. Разметка. Сначала отмечаются угловые точки, где ставятся маркировочные столбики. Бечевка поможет связать столбики и обозначить периметр. Затем, также с помощью веревки, отмечаются внутренние стены. После этого, размечаются места под установки свай. Их также следует отметить маркировочными столбиками. Бурение. Производится согласно разметке с помощью ручного бура или специальной техники. Второй вариант быстрее и легче, но первый дешевле. Скважина буриться на глубину, обусловленную тем, на какую глубину происходит промерзание грунта. Этот показатель для своего региона можно взять из справочной литературы. Например, для Белгорода глубина промерзания грунта составляет 1 000 мм, а для Омска – 2 200 мм. Общая глубина скважины будет такой: высота песчаной подушки (300 мм) + нормативная глубина промерзания + 200 мм заглубления за границу промерзания. Диаметр отверстия должен быть на 50 мм больше внешнего диаметра трубы. Укладка песчаной подушки. На дно каждой скважины необходимо насыпать песок, пролить водой и утрамбовать. Сверху укладывается рубероид или другая гидроизоляция, чтобы отрезать бетон от поступления влаги со дна (с боков его надежно оградят трубы). Установка трубы. Асбестоцементное изделие ставится в скважину и фиксируется распорками

Обратите внимание на необходимость обеспечить строгую вертикальность столба. Монтаж армирования

Для легких деревянных конструкций в нем нет нужды, но для объектов из блоков или кирпича оно необходимо

Как правило, используется металлический каркас из прутов, которые готовится заранее, и помещается внутрь трубы. В большинстве случаев, достаточно прутов диаметром около 10 мм. Заливка бетоном. В данном случае, труба – это несъемная опалубка, обеспечивающая дополнительную прочность. Заливка выполняется бетоном с высокой морозостойкостью. Марка – не ниже М-400. Расширение. На тяжелых объектах заливку рекомендуется делать с расширением. В трубу заливается около полуметра бетона, после чего она приподнимается. Бетон занимает все пространство скважины, которая чуть шире используемой трубы. После этого, опора устанавливается на место и окончательно заливается. Расширенное основание увеличивает надежность опорного столба. Дополнительно усилить столбчатый фундамент можно ростверком, то есть верхней обвязкой столбов. Тут есть масса вариантов: от металлических сварных каркасов до бетонных лент. На легких конструкциях прямой необходимости в ростверке нет, но если вы жаждете более высокой надежности – он точно не повредит. Засыпка оставшегося пространства. Место между внешней границей трубы и скважиной засыпается щебнем и песком. Засыпку необходимо хорошо утрамбовать. Через несколько недель (2-3) можно приступать к возведению каркаса здания.

Таким образом, вы получите крепкое основание, подходящее даже для сложных типов грунтов.

Фундамент

Устройство фундамента на асбестоцементных трубах

Подготовка площадки

Строительство фундамента из труб любого типа начинают с уборки территории строительной площадки. С нее удаляют мусор, ненужные предметы. По мере возможности, ее надо спланировать и удалить дерн. На освобожденной площадке выполняют разметку. То есть с применением колышков и шнура обозначают контуры здания, пересечение внутренних стен. Места, в которых будут установлены свая, обозначают колышками. Кроме этого, не помешает проверить перпендикулярность углов, для этого необходимо проверить размеры диагоналей.

Бурение скважин, подготовка скважины

Бурение скважин можно выполнить с помощью механического или ручного бура. Если такая возможность отсутствует, с помощью лопаты необходимо выкопать яму. Ее глубину определяют на стадии проектирования, но необходимо помнить о том, необходимо сделать запас глубины в 200 мм. Он необходим для сооружения песчаной подушки.

На дне полученной скважины обустраивают песчаную подушку толщиной 200 мм. Песок должен быть утрамбован. Песок необходимо подавать порционно, каждый слой смачивают и утрамбовывают. После того, как вода уйдет, а песок просохнет, на него укладывают рубероид. Это так называемая гидравлическая изоляция. Только после этого можно устанавливать трубы. Чаще всего трубы перед установкой приводят к необходимому размеру, который определяют при разработке проекта. Но, на всякий случай имеет смысл оставить запас порядка 100 мм длины. Этот запас будет удален при выравнивании высоты установленных опор.

Установка труб

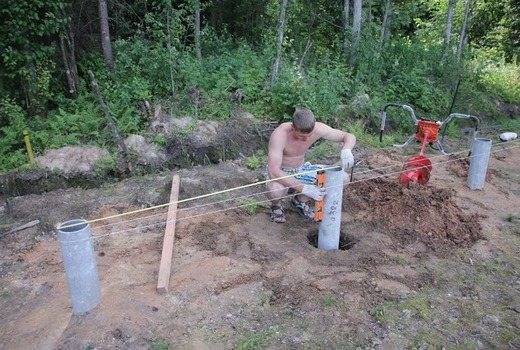

Установленные в скважины трубы, надо выровнять по уровню. Для этого можно использовать деревянные клинья или бруски. В тех местах, где вода близко подходит к поверхности грунта трубы, должны быть обработаны гидроизоляционной мастикой, которая изготовлена на основании битума. Трубы можно устанавливать только после того, как просохла мастика.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

  1. Суглинки.
  2. Глинистые.
  3. Влагонасыщенные.

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

  1. Столбы размещаются с небольшим выступом над почвой или вровень.
  2. Опоры оснащаются ростверком.
  3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

  • https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
  • https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
  • https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
  • https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
