Свайно-ленточный фундамент своими руками

↑ Какой фундамент лучше?

Рассуждать о преимуществах ленточного основания перед свайным или наоборот, без привязки к конкретным обстоятельствам, просто бессмысленно. Два типа фундамента – это самодостаточные способы создать прочную опорную конструкцию, которая обеспечивает надёжность и устойчивость сооружению.

При выборе одного из типов фундамента учитывают гидрогеологическую обстановку на участке застройки, тип рельефа, сезонное перемещение уровня почвенных вод и другие факторы.

Только после анализа и учёта характеристик участка рассматривают преимущества и недостатки свайного и ленточного оснований, и останавливают свой выбор на одном из них.

Как усилить фундамент

Теперь вы знаете, как сделать сваи для фундамента своими руками. Но что делать, если они оказались слабыми? Довольно часто такое основание нуждается в усилении. Выполняется оно следующим образом:

  1. Сами свайные опоры можно усилить за счет монтажа подошв из железобетона.
  2. Ростверк можно усилить при помощи швеллеров или уголков. Они привариваются к углам сооружения.
  3. Вся конструкция фундамента также может быть усилена, но сделать это довольно сложно и дорого. Проблема в том, что если понадобилось усиление всей конструкции, значит, на начальном этапе расчеты были неверно проведены.
  4. Также можно усилить грунт вокруг наземной части и свай. Необходимо производить подсыпку, если верхний слабый слой не более 50 см. В случае если толщина будет больше, то разумнее всего окажется поднять над землей наземную часть фундамента.

Как видите, свайный фундамент своими руками сделать несложно. Усилить его тоже не очень сложно.

Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания – ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

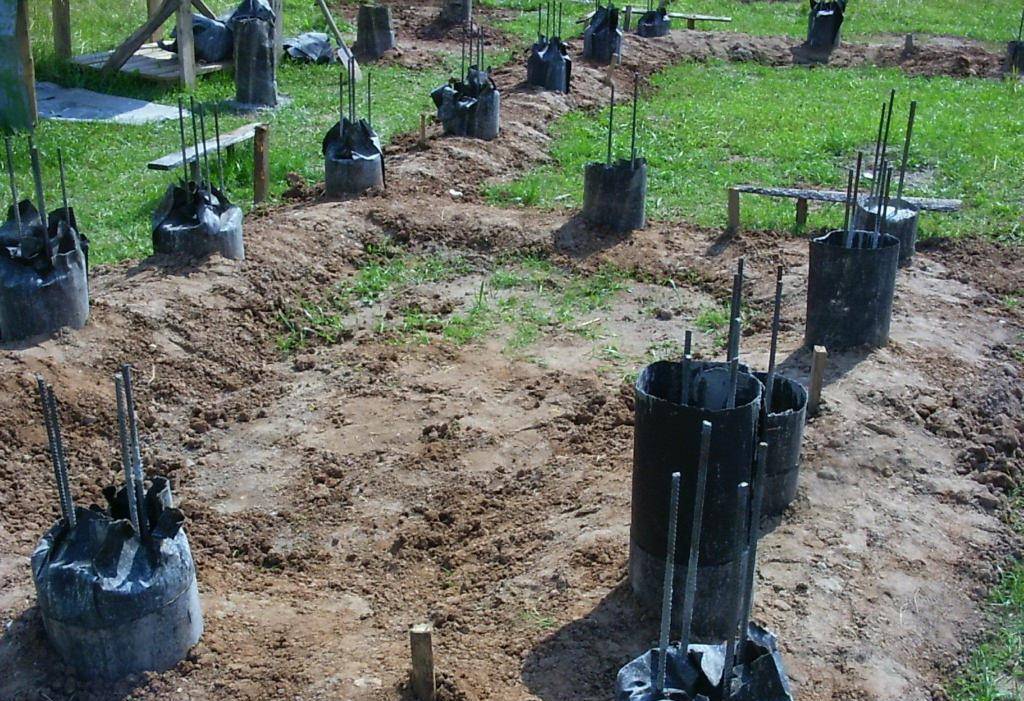

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

  • буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
  • забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
  • винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

  • коттеджей;
  • малоэтажных домиков;
  • зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

  • деревом;
  • пеноблоком;
  • газобетоном;
  • керамическими блоками;
  • разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Какие особенности грунтов нужно учитывать при выборе основания?

Почва представляет собой сложную многокомпонентную геосистему, которая состоит из горных пород и техногенных образований. Классификация грунтов осуществляется по множественным критериям и параметрам. Если рассмотреть общие характеристики грунтов, то нужно выделить основные их типы:

  • Глинистые – подразделяются на три подвида: глина, супесь и суглинок. Все они относятся к пучинистым грунтам, которые подвержены деформациям. Небольшая плотность способствует быстрому насыщению земли влагой, при низких температурах происходит процесс вспучивания, что требует особого подхода при обустройстве мелкозаглубленного основания (МЗЛФ) для будущего здания.
  • Каменистые и скальные – представляют собой идеальную основу для постройки, поскольку камень способен в полной мере противостоять как влаге, так и морозу. С этим типом почвы дилемма в вопросе: ленточный или свайный фундамент лучше использовать при постройке, как правило, отсутствует, все упирается в трудозатраты.
  • Органические – сюда относятся торфяные и илистые грунты. Далеко не лучший вид для строительства ввиду того, что отличаются высоким уровнем грунтовых вод и рыхлой и неустойчивой консистенцией.
  • Песчаные – непучинистый вид грунта, не задерживает воду и отлично поддается уплотнению. Песчаные почвы делятся на четыре группы: гравелистый, крупный, средний и мелкий песок.

Виды деформации почвы

Все виды поверхностного слоя Земли склонны к определенным деформационным воздействиям по причине разного уровня нагрузок:

  • Просадка – возникает вследствие влияния массы конструкции, и при наличии поверхностного расположения грунтовых вод.
  • Осадка – может проявиться как сразу после постройки, так и спустя несколько лет.
  • Неравномерная деформация – опасный вид движения почвы, который возникает из-за неравномерного насыщения водой и неоднородного состава.
  • Грунтовые движения – могут происходить как в горизонтальной, так и в вертикальной плоскости. Процесс по большей части зависит от влажности почвы.

Несколько советов

Возможно, обязательные инженерно-геологические работы смутят застройщика, поскольку стоят они не «одну копейку». Однако исследование почвы рекомендуются для любого фундамента. Это поможет принимать правильные решения в процессе всего строительства. Тем не менее, остаются работы, которые можно проводить самостоятельно: от закладки фундамента до возведения крыши.

Не стоит обольщаться, что ленточный фундамент на сваях идеален и универсален. Наибольшую пользу он принесет в условиях, для которых и создавался: неустойчивый грунт, высокое залегание грунтовых вод, пучинистость почвы, сложный рельеф. В других условиях его использование не противопоказано, но нерационально.

От правильно выбранного фундамента зависит надежность всей постройки. Однако, что бы принять правильное решение, необходимо изучить предлагаемые обстоятельства. Очень хорошо если есть возможность спросить совета у специалиста.

Общие сведения

Разберем подробнее, в каких случаях владельцы решают сооружать свайный фундамент своими руками. В первую очередь, необходимость в использовании именно этого типа основания обуславливается состоянием грунта. Если верхний его слой слабый, то целесообразнее сооружать свайный фундамент. Своими руками собрать конструкцию не составит особого труда. К слабому грунту следует отнести растительные почвы с примесями торфа либо перегноя, песчано-глинистые участки, перенасыщенные водой (плывуны), суглинки и глины в текучем и пластичном состоянии. В таких случаях возникает необходимость в переносе нагрузки от сооружения к более плотным пластам грунта, располагающимся на глубине. Свайный фундамент, своими руками сооруженный, в таких обстоятельствах является оптимальным решением. Такая конструкция может сооружаться и на пучинистых грунтах. Еще одной причиной необходимости использовать свайный фундамент считается возведение здания, наоборот, на плотной почве. В данном случае конструкция позволяет существенно уменьшить объем и расходы на земельные работы. В частности, нет необходимости рыть котлован, вывозить грунт, засыпать яму и прочее. В результате для быстрого и экономичного сооружения основания свайный фундамент, своими руками выполненный, подойдет лучше прочих. Здесь следует сказать, что заглубление одного элемента конструкции, длина которого 3 м, а диаметр – 30 см, требует бурения всего 0.2 м3 грунта. Если будет устанавливаться ленточный фундамент, то объем работы увеличится в несколько раз.

Расчет и проектирование свайного фундамента

Перед началом проведения расчета и проектирования делается гидрогеологическое изыскание. Его целью является определение характеристик и типа грунта на участке, выделенном под строительство. А самое главное, вы узнаете, на какой глубине залегают грунтовые воды, а также промерзание. При расчете можно вычислить такие данные:

Параметры поля, на котором монтируется фундамент

При этом важно определить расстояние между соседними сваями, количество опор и их диаметр. Если основание винтового типа, то важно определить размер элементов

Для оснований буронабивного типа необходимо провести расчет армирования. Глубину заложения наземной конструкции. Ленты и монолитные плиты могут быть глубоко- и мелкозаглубленными. Основания могут быть повышенными и висячими. Методика расчета отличается от того, насколько заглублен фундамент. Как правило, при строительстве частных домов применяется мелкозаглубленный тип основания. Перед тем как сделать свайный малозаглубленный фундамент, нужно определить вес сооружения. Этот параметр влияет на тип конструкции фундамента. Габаритные размеры основания. Высота и ширина ростверка или ленты определяется исходя из нагрузок, действующих на основание. Причем учитывать нужно как постоянные нагрузки, так и временные, а также особенности грунта. Конечную осадку сооружения. Этот расчет провести, конечно, очень сложно, а самостоятельно и вовсе не возможно. Но можно отметить одну особенность – если сваи двухэтажного дома опираются на плотный грунт с нормальными характеристиками, то усадка будет максимум 1,5 %. В этом случае усадкой можно пренебречь.

При завершении проектирования и расчета у вас должен получиться полный проект со схемами и чертежами, с точным указанием места расположения опор. Обязательно нужно учитывать шаг, параметры непосредственно свай и ростверка, ленты или плиты.

Технология устройства свайного фундамента

О том, как правильно сделать свайный фундамент под баню или небольшой дом, расскажем далее. Технология изготовления фундамента свайного типа не зависит от типа конструкции. И выглядит она следующим образом:

  1. Сначала производится монтаж опор.
  2. Затем обвязываются оголовки свай и обустраивается наземная часть.
  3. Проводится гидроизоляция и утепление.
  4. Производится отделка цоколя, обустраивается отмостка и дренаж.

Независимо от того, какой вид фундамента выбран, первый этап работ – расчистка участка и планировка. Если есть необходимость, то делаете котлован или траншею для мелкозаглубленного основания. Обязательно делается подушка.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

  • Песок.
  • Гравий.
  • Бетонный раствор.
  • Арматура.
  • Гидроизоляция.
  • Грунтовка.
  • Антисептик.
  • Утеплитель.
  • Асбестоцементные или металлические трубы.
  • Деревянные щиты или доски для опалубки.
  • Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

  • Лопата.
  • Бур.
  • Уровень.
  • Рулетка.
  • Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
  • Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Достоинства и недостатки фундамента

Среди достоинств можно выделить следующие моменты:

  1. Опоры универсальны, могут использоваться практически на любых грунтах.
  2. При строительстве вы много экономите на бетонных и земляных работах.
  3. Можно использовать на неровных участках.
  4. Все этапы строительства можно сделать самостоятельно – уровень механизации крайне низкий.
  5. Несущая способность очень высокая, равно как и надежность.
  6. Возводить основание можно в любое время года.
  7. Низкая стоимость, если сравнивать с любыми другими видами фундамента.

Но есть и недостатки, среди которых нужно выделить такие:

Крайне важно провести расчеты. Если неверно осуществить расчет, то возможна деформация основания и его усадка

Невозможно оборудовать подвальный этаж. Нельзя возводить на плотных и скальных типах грунта. Важно проводить утепление и гидроизоляционные работы. Возникают сложности при изготовлении обвязки (соединение всех свай в одну конструкцию).

Но все недостатки можно достаточно быстро устранить. Для этого потребуется подойти к проектированию, расчету и возведению максимально ответственно. Чтобы это сделать, потребуется изучить большое количество ГОСТов и СНиПов.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

  1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
  2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
  3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).
