Инструкция по возведению свайного фундамента для бытовки

Обвязка как технология строительства свайного фундамента

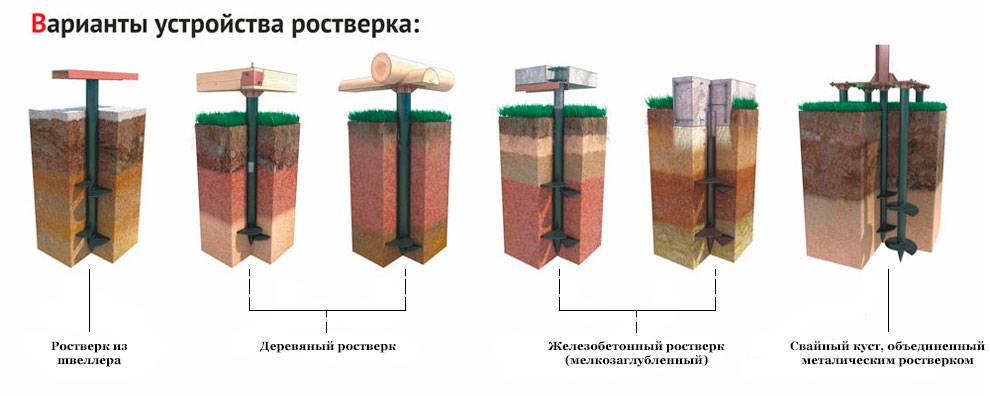

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

  • При помощи хомутов.
  • При помощи усаживания на резьбу.
  • Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

  1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
  2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
  3. После установки бруса его подбивают молотком.
  4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Особенности возведения из других видов опор

Общая схема расчета параметров основания под бытовку для всех типов свай будет одинаковой. Разница заключается в технологии возведения.

Забивные опоры погружаются в грунт с применением спецтехники, после чего проводится их выравнивание на одном уровне с последующей обвязкой швеллером.

Под набивные сваи необходимо пробурить скважины на расчетную глубину. Минимальная нагрузка на фундамент позволяет отказаться от армирования, но если участок характеризуется нестабильными грунтами, то необходимо заложить в шурфы армокаркасы, чтобы избежать преждевременного разрушения силовой конструкции.

Перед армированием в скважины помещают обсадные трубы (пластиковые, асбоцементные трубы, листовой рубероид), которые защитят стенки от обрушения. Скважины заливают бетоном прочностью М150–М300, после затвердевания которого переходят к обвязке.

Подготовка площадки

Бытовка должна устанавливаться на ровную площадку. Если вы планируете использовать блочный или свайный фундамент, то чересчур разравнивать ее необязательно – достаточно устранить явные перепады высот.

При установке бытовки редко практикуют серьезные подготовительные работы – ограничиваются удалением мусора, покосом травы и разравниванием площадки. Однако в случае дачной бытовки (то есть, постоянного объекта) можно сделать и более серьезное основание:

  • вырыть небольшой котлован (300 мм);
  • засыпать песком или щебнем;
  • тщательно утрамбовать.

Зачем бытовку устанавливать на что-то?

При прямом контакте бытовки и грунта будет происходить ускоренный износ ее дна и опорных столбов. Особенно это актуально для деревянных бытовок, которые являются наиболее популярными у дачников и индивидуальных строителей.

Постоянное увлажнение нижних частей бытовки за счет контакта с грунтом приведет к развитию плесени и гнилостных процессов. Кроме того, ухудшатся теплоизоляционные свойства, что потребует дополнительного обогрева.

Про то, что случиться с бытовкой, стоящей прямо на грунте, после серьезного дождя мы вообще промолчим.

Блочный фундамент

Наиболее оптимальной считается установка деревянных бытовок на бетонные блоки. Блоки могут использоваться разных размеров, но, обычно, это относительно небольшие изделия 400×200×200 мм.

Блоки необходимо устанавливать под несущими лыжами бытовки из расчета – 1 опора на каждые 2 метра. Исходя из данного требования, обозначьте места размещения блоков, и действуйте следующим образом:

Подготовьте основание (если вы не делали общего) – ямки по размеру блока, глубиной около 100 мм.
Ямки засыпьте песком

Обратите внимание, что если остались неровности площадки, их можно компенсировать уровнем песка.
На песок следует уложить бетонные плиты, толщиной не менее 50 мм, которые предотвратят погружение блоков в грунт.
Блоки устанавливаются на плиты перпендикулярно направлению несущих лыж.
Сколько блоков ставить? Вопрос достаточно интересный: чем выше бытовка над уровнем земли, тем лучше она защищена от гниения и прочих негативных факторов. Но взбираться на высокую бытовку не всегда комфортно

Поэтому чаще всего используют 1 или 2 блока.
На блоки укладывается рубероид, на который уже можно устанавливать несущие лыжи. Рубероид обеспечит надежную гидроизоляцию деревянной конструкции лыж и самой бытовки.

Установка на винтовые сваи

Технологически данный метод установки сложнее блочного фундамента и требует участия профессионалов. С другой стороны, при таком подходе, можно особо не готовить площадку, да и общая надежность такого фундамента выше.

Преимущества винтовых свай в их относительно легкой установке – они буквально вкручиваются в землю. Шаг может быть различным, в зависимости от размера бытовки. Обычно, это около 1 метра по периметру строения.

Непосредственно на сваях собирается каркас бытовки, которые впоследствии обшивается выбранным материалом. Таким образом, использование винтовых свай более подходит для деревянных бытовок, рассчитанных на длительную эксплуатацию.

Для того чтобы правильно произвести монтаж бытовки на дачном участке или строительной площадке. Требуется выполнить предварительную подготовку, которая включает устройство фундаментного основания, способного обеспечить устойчивость сооружения. Установка бытовки на грунт приводит к активному воздействию влаги на дно и быстрое разрушение конструкции.


Оптимальный тип фундамента определяется типом грунта на участке, весом домика и особенностями рельефа. Для легких сооружений, к которым относят бытовки, применяют следующие типы оснований:

  • ленточный мелкозаглубленный;
  • столбчатый;
  • на сваи.

Кроме этого в качестве временного основания могут быть использованы плиты перекрытий, уложенные на песчаную подушку или фундаментные блоки.

Преимущества каркасных домов

  1. Простота в монтаже каркасных конструкции, не требуются определенные навыки;
  2. Если выполнять работы самостоятельно, процесс строительства не займет больше 3 месяцев;
  3. Стоимость каркасной конструкции в разы ниже, чем полноценного кирпичного дома;
  4. Легко монтируется и демонтируется при перевозке на новое места;
  5. Экологичность;
  6. Энергетическая независимость;
  7. Оптимальные условия для проживания: летом прохладно, зимой в каркасном доме  тепло;
  8. Нет требований к материалам для внутренней отделки;
  9. Справляются с повышенными нагрузками, часто устанавливаются в местах сейсмической опасности.

Есть у конструкций и недостатки, однако они легко устраняются подручными материалами. Так, к примеру, деревянные конструкции плохо изолированы от звуков, поступающих снаружи. Решить проблему поможет звукоизоляционный материал, устанавливаемый между внешними и внутренними стенами.

Непосредственный ход строительства

А теперь вашему вниманию предоставляется пошаговая инструкция самого строительства столбчатого фундамента.

  • На всех местах, которые были размечены ранее, следует сделать насыпь из смеси песка и гравия, которая в высоту не должна превышать 15 см – эту насыпь необходимо тщательно увлажнить и утрамбовать.
  • Возводиться самодельный столбчатый фундамент начинает, как ни странно и парадоксально это выглядело, с кирпича (желательно обожженного, красного цвета – они качественней) или же бетонных блоков, которые также тщательно укладываются на цемент.
  • Если есть уж очень сильное и непреодолимое желание установить монолитную основу столбчатого фундамента, то можно сделать и иначе: сначала ставится опалубка, куда вводится каркас из арматуры. Сама по себе опалубка изготовляется из обычных деревянных досок или плит – но при желании можно приобрести и специальную уже готовую опалубку с утеплением. В любом случае, они должны быть крепкими и плотными, такими, чтобы в них не было щелей, а между установленными досками – зазоров. В противном случае бетон будет вытекать, что приведёт к неминуемому ослаблению всей конструкции. Ослабление фундамента приводит к ослаблению и ненадёжности самого здания, каким бы там лёгким или временным оно ни было.
  • Необходимо также и правильно выбрать саму арматуру: необходимо приобрести специальную, диаметр которой не превышает 7 мм.

Прежде чем спаивать арматурный каркас, необходимо для надёжности плотно связать его проволокой, хотя в принципе, можно обойтись и чем-нибудь одним. Спаивание происходит с шагом в 10 см

Важно также и то, что между самим каркасом из арматуры и стенками опалубки должно быть определённое расстояние, как минимум в 5 см, который заливается бетоном и образует своеобразный защитный слой, который предотвращает коррозию и образование ржавчины на арматуре. Важно отметить, что вся эта сложная арматурная конструкция не должна двигаться или смещаться со своего места, поэтому в момент бетонирования её можно и даже нужно уравновесить бетоном, кирпичом или даже обыкновенным пенопластом

Не важно, из чего будет сделан фундамент: из блоков, из кирпича или же из монолитного основания из железобетона, нужно обязательно по завершению установки основных конструкций провести дополнительную гидроизоляцию: сверху на основание кладут специальные куски рубероида, на которые уже после укладывают слой из скреплённых брусьев. Данные брусья скрепляют определённые уголки, которые используют в строительстве, когда дело доходит до деревянных конструкций. Обычно такие уголки металлические, и они куда надёжнее всяческих вырубок и зарубок в самих досках. После всего этого брусья необходимо покрыть слоем специального раствора, который предотвратит гниение

Плюс, его можно обработать ещё и тем раствором, который предотвратит образование там различных колоний микроорганизмов или паразитов, обитающих в деревянных конструкциях.

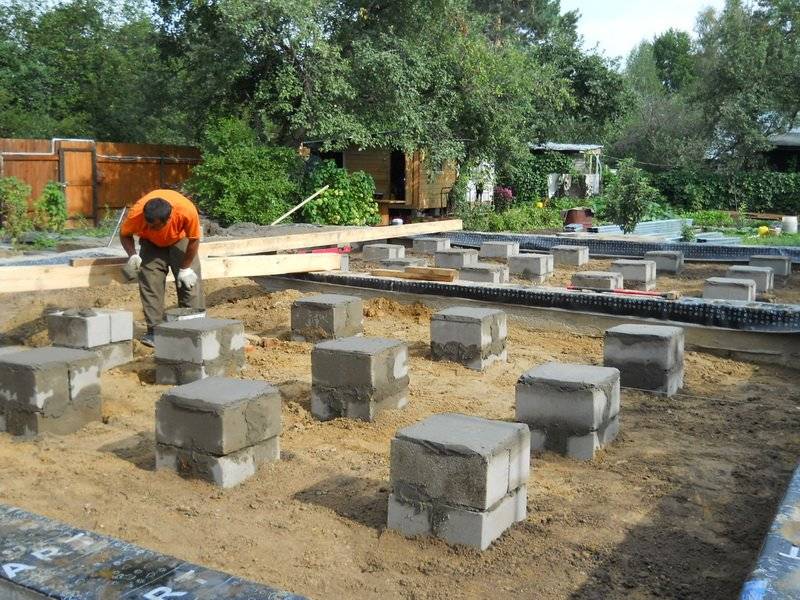

Установка на блоки

Установка на бетонные блоки

Применение блоков для устройства фундамента бытовки это один из самых простых и быстрых вариантов строительства. Однако монтаж блочных опор имеет смысл при наличии у вас бывших в употреблении материалов или возможности недорогой покупки. Приобретение новых бетонных фундаментных блоков может оказаться нецелесообразным из-за их высокой стоимости.

Блочный фундамент возводят на плотных устойчивых грунтах. Для этого площадку необходимо очистить от имеющейся растительности и снять верхний слой грунта на глубину 20-25 см в местах будущей установки блоков. Дно выкопанных траншей подсыпается песком, щебнем или гравием и после этого хорошо уплотняется при помощи трамбовки. Высота слоя подсыпки должна обеспечить одинаковую высоту блоков над поверхностью земли в горизонте.

Схема установки блоков

Блочное основание может иметь ленточную, поперечную или столбчатую конструкцию. В первом случае блоки укладывают по периметру бытовки или вдоль продольных опорных балок. Поперечное расположение предусматривает установку блоков перпендикулярно продольной оси модуля, а столбчатое с разрывами между опорами в 1,5-2,0 метра. Для возведения столбчатых опор кроме бетона можно использовать полнотелый кирпич, бутовый камень и другие материалы с малой пористостью. Между опорным столбом и продольной балкой бытовки необходимо уложить слой гидроизоляции.

Оптимальная высота верха фундамента составляет 30-40 см. Такое положение обеспечит эффективное вентилирование нижней части сооружения и исключит образование влаги под бытовкой. Для снижения тепловых потерь в холодное время года цокольную часть фундамента рекомендуется зашить доской или листовым материалом, оставив при этом вентиляционные проемы на противоположных сторонах.

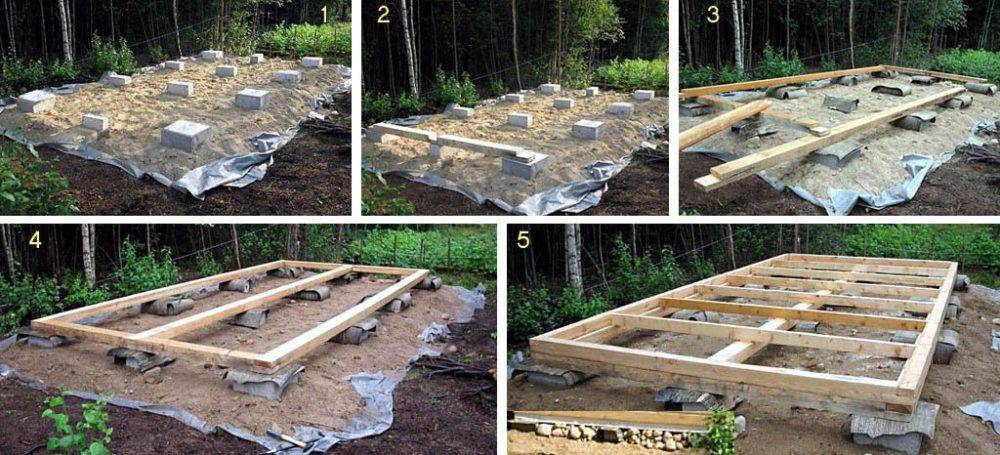

Весь процесс можно объединить в несколько этапов

  1. Подготовка основания: гидроизоляции и песочной подушки, разметка и установка блоков.
  2. Выравнивание горизонта. Можно использовать как лазерный уровень так и гидро.
  3. Установка основания. Как правило на блоках устраивают каркас из деревянного бруса. Это распределяет нагрузку бытовки на фундамент более равномерно.

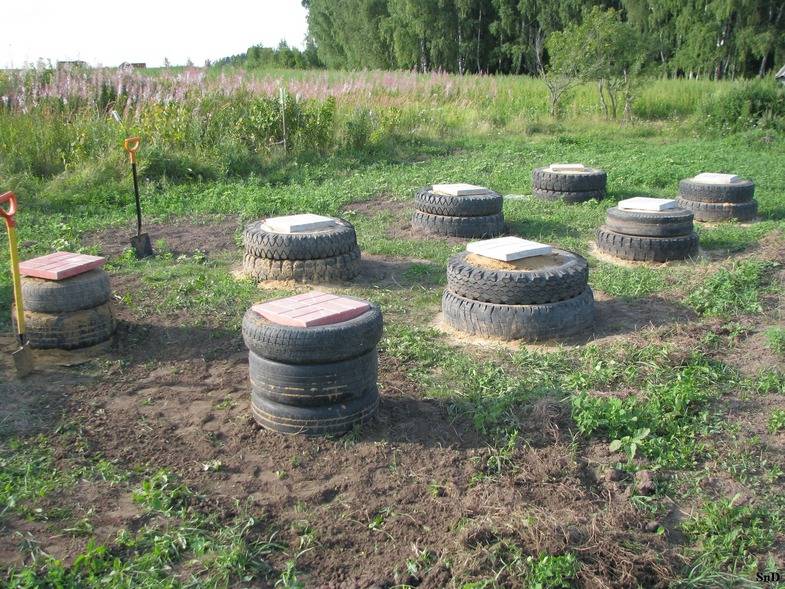

Использование автомобильных покрышек

Оригинальным решением устройства фундамента под бытовку это применение старых автомобильных покрышек. Этот способ часто используют при установке легких модульных конструкций на дачном участке.

На дно выкопанных ям подсыпают щебень или гравий и укладывают несколько покрышек одна на другую. Внутрь получившегося резинового столба заливают бетонную смесь. В этом случае резина служит амортизирующей опалубкой, а бетонные столбы служат прочной опорой. Такой фундамент способен выдержать вес как деревянного так и контейнера.

Самое главное выставить шины строго вертикально и на одну горизонтальную высоту для равномерного распределения веса бытовки. Обратная засыпка выполняется нерудными материалами.

Фундамент на сваях

Свайные основания применяют на глинистой почве с возможной сезонной подвижкой, в регионах с глубоким промерзанием грунта или при значительных перепадах высот на участке застройки. В частном строительстве используют три вида свайных опор:

  • забиваемые в грунт;
  • винтовые;
  • буронабивные.

Вертикально установленные сваи с опиранием на твердые слои почвы ниже точки промерзания способны выдерживать большие весовые нагрузки, и неподвержены сезонным подвижкам грунта.

Забивной метод предусматривает использование ручного молота, который представляет собой высокую треногу с подвешенным на ней грузом. Молот приподнимается на тросе и падает на забиваемую сваю, постепенно загоняя ее в грунт на необходимую глубину.

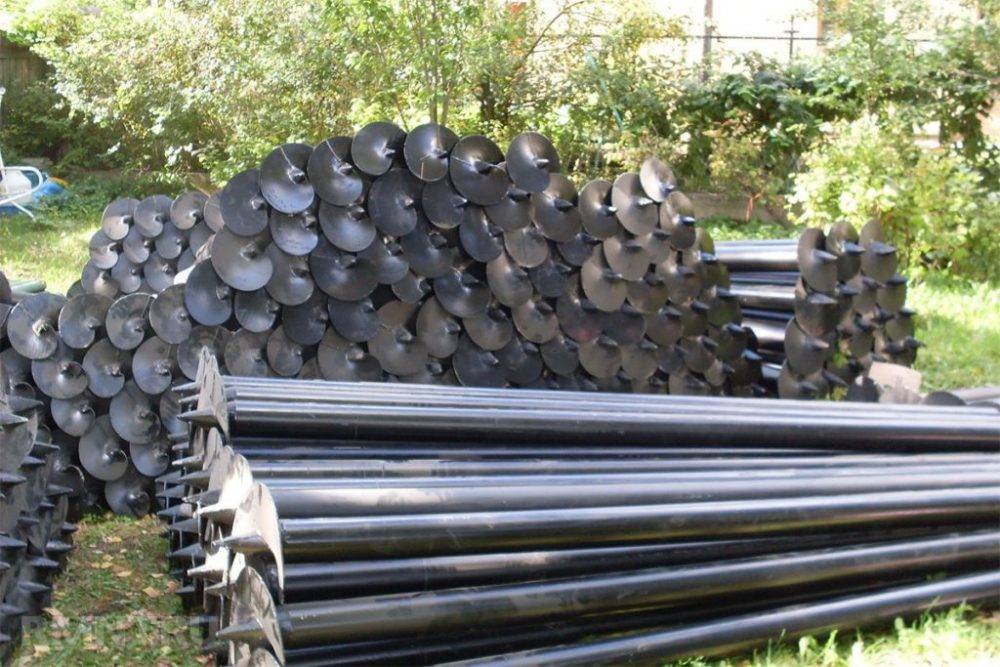

Винтовые сваи представляют собой металлическую трубу с заостренным концом, на котором приварены винтовые лепестки. Заглубление происходит путем ввинчивания такого винта в землю. Максимальная глубина погружения может достигать 6 метров.

Пошаговая инструкция по монтажу

Применение буронабивной технологии является самым доступным способом устройства свайного фундамента на слабо устойчивых грунтах. Для монтажа такой конструкции необходимо:

  • произвести разметку расположения блоков, которые должны находиться по углам и на расстоянии не более 2 метра друг от друга;
  • выкопать лопатой небольшие приямки глубиной до полуметра;
  • установить в полученные шурфы опалубку из асбоцементных, металлических или пластиковых труб диаметром от 200 мм;
  • разместить внутри опалубки арматурные пруты и залить внутрь бетонную смесь;
  • уплотнить бетон способом штыкования или постукивая молотком по опалубке.

Верх свай соединить бетонным или металлическим ростверком для создания надежной опоры для бытовки.

Особенности оснований под бытовки

Бытовки — это такие же постройки, как беседки, гаражи, дома, им тоже нужно основание. Пусть они стоят временно, но служить должны долго, месяцами, а без хорошего фундамента это будет трудно. Ведь почвы имеют обыкновение немного подниматься и опускаться в зависимости от времени года, но большую опасность представляют грунтовые воды, а также осадки, которые будут разрушать времянку, вымывая из-под нее землю или заставляя стены, а также пол портиться из-за повышенной влажности.

Не каждый вид конструкции основы подойдет для строительства бытовки. Точнее, подойдет каждый, но не каждый будет целесообразен, так как времянка — это строение, которое делается как можно проще, дешевле. Поэтому здесь нельзя допустить, чтобы такая конструкция оказалась дороже, чем вся постройка на нем, использовать минимум материалов.


Бытовка — это легкая временная постройка, поэтому и фундамент под ней должен быть максимально простым и дешевым

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

Сколько стоит такое основание

Рассмотрим стоимость винтового фундамента для небольшого дома 6 : 6 м. Оптимальная схема свайного поля состоит из 9 свай.

Тогда от владельца участка потребуется оплатить монтаж 9 штук (стоимость от 650 до 1100 руб/шт) и цену самих свай.

Она зависит от длины и диаметра — например, ВС-57 (диаметром 57 мм) длиной 3 метра стоит 1100 рублей с монтажом или 1200 без монтажа.

Если решено использовать ВС-108, то цена без монтажа (для 3-метрового ствола) составит 1150 руб с монтажом и 1350 без монтажа. Разница в стоимости покупки с монтажом и без призвана стимулировать заказ установки в данной фирме.

В результате, стоимость фундамента составит около 20000 рублей. Но в эту сумму не входит доставка и прочие накладные расходы, поэтому необходимо иметь некоторый резерв.

В других фирмах цены могут отличаться, это надо уточнять непосредственно на месте.

Как самостоятельно сделать гидроизоляцию


Из гидроизоляционного материала идеально подходит для укладки своими руками под бытовку уже знакомый нам рубероид. Картон, который взят за основу, смешан в битуме, обеспечивающем необходимую твердость покрытия. У разных производителей качество рубероида разное, не гонитесь за дешевизной, отдавайте предпочтение зарекомендовавшим себя изготовителям.

Также в магазине проведите несколько простых тестов, которые позволят понять, к какому классу относится рубероид:

  • оттенок среза должен быть темным, близким к черному;
  • когда вы сворачиваете материал в рулон, качественный продукт липнет;
  • границы рулона аккуратные, четкие и максимально ровные. Неряшливость указывает на проблемный рубероид. Следовательно, как он проявит себя во время монтажа – большой вопрос.

Несмотря на пропитку, рубероид хрупкий, поэтому по технологии прочность материала достигается путем смешивания картона с пропиткой. Всего рубероидов насчитывается два основных типа:

  • кровельный – преимущественно для укладывания на крыше;
  • прокладочный продукт.

Если есть возможность приобрести стекловолокно, это хороший способ защитить фундамент под бытовку от проникновения и влияния влаги. Стекловолокно выгодно выделяется среди других материалов тем, что не подвержено гниению. Рассчитывая необходимый объем гидроизоляции, помните, что площадь традиционной панели стекловолокна около 10 квадратных метров, ширина составляет 1 метр.

Оптимально для всех — фундамент на блоках

Кто может точно знать, что будет через год, пять, десять лет? Будет ли нужен с течением времени этот вагончик именно в этом месте? Риторические вопросы. Не везде можно установить сваи под бытовку или применить другие способы. Что-то дорого, где-то грунт не позволяет, иногда нет необходимой техники. И только фундамент под бытовку из блоков не имеет противопоказаний.

Остановимся на выборе бетонных блоков. Громоздкие ФБС (фундаментные блоки стеновые) приобретать нет необходимости, если только времянку со временем не собираются превращать в стационарное жилье. Эти материалы имеют большие размеры. Лучше подобрать бетонный блок под бытовку марки ФБС 4-2-2 с габаритами 20х20х40, чей вес не превышает 40 кг. Для страховки блоки скрепляются между собой плиточным клеем.

Газобетон, керамзитобетон и пенобетон лучше исключить из-за высокой их гигроскопичности. Материал должен быть без пустот. Если уже имеются именно такие, не стоит покупать цельные. Пустоты можно заполнить бетоном

Немаловажное значение имеет цена блоков под бытовку, наиболее бюджетная из всех рассматриваемых вариантов, если не считать автомобильных покрышек

Особенности расположения и изготовления свай

По материалу свай выделяются такие разновидности:

  1. Деревянные сваи. Они используются редко из-за пониженной прочности и долговечности. Иногда их можно устанавливать под легкие постройки. Применяется древесина дуба, лиственницы, сосны.
  2. Стальные сваи. Наиболее привлекательны специальные готовые изделия, особенно винтовые сваи. Можно использовать и другой металлический профиль – трубы, швеллер, рельсы.
  3. Железобетонные сваи. В частном строительстве они находят наиболее широкое применение из-за доступной цены на готовые изделия и возможности сделать своими руками. Чаще всего, применяются квадратные сваи, армированные стальной арматурой. Нижний конец их заостряется для упрощения погружения в грунт. Для изготовления применяется бетон с повышенной водонепроницаемостью и морозостойкостью классом не ниже W и F150 соответственно.

Расположение опор в фундаментной системе может быть различным:

  1. Одиночные сваи. Для небольших построек опоры устанавливаются только в наиболее нагруженных местах – углы сооружения и примыкание внутренней стены.
  2. Рядовое расположение. Сваи размещаются по всему периметру дома на определенном расстоянии друг от друга (шаг – 1,5-3 м).
  3. Поле. Опоры размещаются равномерно по всей площади дома. Такая система предназначена для монтажа плиточного, монолитного ростверка.

Наполненные сваи различаются по способу заполнения раствором и его составу. Наиболее распространенный буронабивной вариант предусматривает использование стандартного бетона марки не ниже М300 жидкой консистенции.

Полые сваи могут заполняться с помощью специального оборудования, т.е. буроинъекционным способом, когда раствор подается под давлением. Наконец, иногда применяется экономичный грунтоцементный раствор, представляющий собой смесь грунта и цемента.
