Свайный фундамент: на винтовых, железобетонных, буронабивных сваях

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезные советы по монтажу винтовых свай

Свая не будет входить в грунт строго вертикально, потребуется постоянно выравнивать ее и возвращать в проектное положение, поэтому лучше, чтобы работу вели, как минимум, три человека: двое воздействуют на рычаг и одни проверяет точность. Чтобы не дать смещаться иногда применяют специальные приспособления, позволяющие фиксировать ее.
Если по мере завинчивания на пути сваи обнаружено препятствие или слой плотного грунта, анализируют глубину вхождения и расположение. Если она расположена не на углах дома и получилось ввести еев грунт на метр и более, допускается просто срезать верхушку и оставить все как есть. При глубине менее метра есть возможность перекоса дома. На углах сваи должны быть установлены на полную длину, поскольку это наиболее ответственные участки.
Завершающим этапом установки может стать бетонирование. Оно обеспечит дополнительную надежность, но этот процесс необязателен в случае с винтовыми фундаментами.

Преимущества и недостатки свайного фундамента

Рассматривая свайный фундамент, нельзя не обратить внимание на его преимущества. Так к ним можно отнести:

Высокая скорость возведения фундамента.
Простота монтажа.
Возможность использовать на самых разных грунтах (рыхлых, болотистых, неустойчивых и прочих,) кроме скалистых.
Не высокая стоимость возведения фундамента.
Существует возможность возвести фундамент в зимний период, это касается винтовых свай.
Нет необходимости привлекать специалистов и дорогостоящую технику, монтаж свай можно легко сделать самостоятельно.

Что касаемо недостатков, то здесь они не такие и существенные, однако среди них:

Невозможность выдержать большую нагрузку от здания, то есть он способен выдерживать только легкие дома из дерева, каркаса, щитов, пеноблока или газобетона.
Фундамент требует сложного расчета, за счет чего возникает необходимость обратиться к специалистам, если в данной сфере нет навыков.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

Разметка участка.
Погружение и выравнивание свай.
Заливка бетоном.
Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком

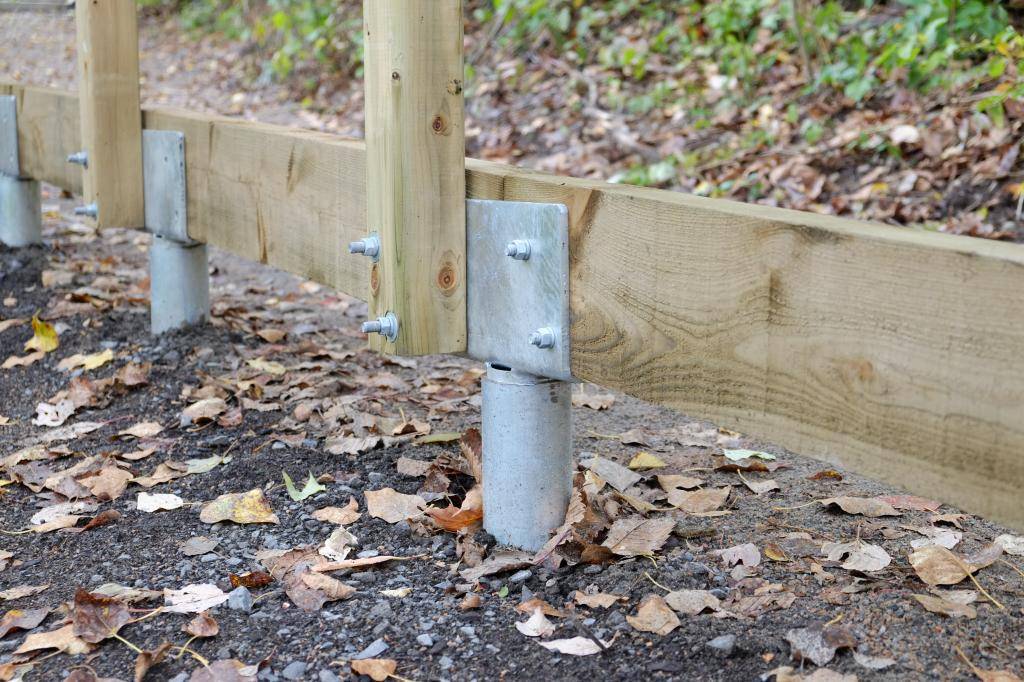

Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Устройство ростверка

В частном строительстве чаще всего используют ленточный железобетонный ростверк, который подходит для зданий из разных материалов. Ширину и высоту ростверка рассчитывают заранее.

Этапы строительства монолитного ростверка:

Монтаж основания и опалубки – низкий ростверк предполагает применение песчано-гравийной подушки толщиной 10-20 сантиметров, на которую сверху укладывают 5 сантиметров тощего бетона и слой гидроизоляции (гидроизол или рубероид). Опалубку делают из деревянных щитов по всему периметру ростверка.
Армирование – арматурой ростверка выступают стальные стержни, скрепленные в несколько слоев. Они связываются между собой и с опорами.
Заливка бетоном – таким же, как и скважины. После того, как с заливкой ленты покончено, слой трамбуется, периодически увлажняется, накрывается полиэтиленом. Ростверк будет готов через 28 дней.

Достоинства и недостатки

К положительным сторонам можно отнести то, что устройство свайно-винтового фундамента не нуждается в проведении земляных работ в большом объеме. При этом можно отказаться от использования специализированной техники и сделать все своими руками. Подробнее о качествах таких фундаментов смотрите в этом видео:

В ценовом отношении свайный фундамент также имеет преимущество по сравнению с ленточным или плитным.

Делается он в короткие сроки, что ускоряет строительство дома в целом.

К плюсам дополнительно можно отнести легкость в монтаже, значительную надежность и долговечность.

К недостаткам же можно отнести узкую сферу применения.

Свайный фундамент подойдет лишь для неустойчивых грунтов и исключительно для возведения небольших по весу зданий. В частности, фундаментные сваи винтовые идеально подходят для каркасных домов.

Альтернатива буронабивным сваям – лидерное бурение под сваи

Прекрасной альтернативой изготовлению буронабивных свай является лидерное бурения скважин под сваи. Цена бурения одного погонного метра скважины – от 200 рублей, и зависит от состояния грунта.

Наша техника позволяет, не меняя позиции тут же осуществлять погружение свай в пробуренные скважины. В чем преимущество такого метода?

Такое погружения не создает высокого уровня вибрационного воздействия на соседние строения.

Позволяет строить надежные свайные фундаменты даже в городской черте в условиях плотной застройки.

Обеспечивает точную расчетную забивку свай в сложных грунтах (вечномерзлые грунты, участки с высоким уровнем грунтовых вод, грунты с плывунами и линзами и т. п.).

Кроме того, мы производим лидерное бурение под винтовые сваи и их установку. Обращайтесь, наши специалисты знают и любят свое дело!

Для каких строений

Фундамент на бетонных сваях является незаменимым, когда дело касается необходимости возведения строений в местах со сложными условиями для строительства. При этом дом на сваях можно построить даже в лесу, не нарушая целостности корней деревьев.

На свайно-бетонным фундаменте строят следующие виды строений:

Деревянные;
С использованием пенобетонных блоков;
Из газобетонных блоков.

Использование свай незаменимо при возведении пирсов, трубопроводов, причалов и других видом построек, которые невозможны при использовании простого деревянного свайного фундамента для основания.

Устройство

Основная часть работ по созданию свайного фундамента сводится к погружению стволов в грунт.

Это самый сложный и ответственный этап, определяющий прочность и устойчивость всей системы.

Если во время погружения происходит отказ, срыв или возникают иные проблемы, это ставит под угрозу способность всего основания выполнять свои функции. Любые отклонения в ходе работ свидетельствуют о несоблюдении технологии, недобросовестном геологическом обследовании участка или о низком качестве свай.

Вторым этапом является создание ростверка. Он выполняет не менее важные функции и должен отвечать всем существующим требованиям.

Технология создания напрямую зависит от типа свай, материала изготовления и параметров будущего дома.

Для легких построек ростверк может быть изготовлен из древесины (брус или пачка, набранная из обрезной доски до получения нужной толщины).

При использовании металлических свай принято и ростверк создавать из металла — швеллера, двутавра или профилированной трубы.

Для Ж/Б свай ростверк отливают из бетона, используя технологию, напоминающую изготовление ленточного фундамента.

ОБРАТИТЕ ВНИМАНИЕ!
Оба этапа создания свайного фундамента должны выполняться опытными строителями или, как минимум, под наблюдением грамотного специалиста. Возможны нарушения технологии или отклонения от расчетных параметров, которые должны быть вовремя замечены и исправлены, что не всегда удается неподготовленным людям.

Технология монтажа свайного фундамента

Согласно технологии возведения фундамента из свай все стойки монтируются по принципу в ряд под несущими стенами здания и углах, а также на пересечении стен и между ними. Число и расстояние между элементами конструкции определяется в зависимости от тяжести дома: чем он больше весит, тем больше свай придется сделать и тем меньше будет расстояние друг от друга. Верхушки стоек должны быть по высоте одинаковыми, чтобы дом, установленный на них, не имел перекосов. Подробнее об устройстве свайного фундамента смотрите в этом видео:

https://youtube.com/watch?v=EdNgDJtkkNI

Реальный срок службы фундамента на винтовых сваях будет больше, если его сделать с ростверком, который представляет собой горизонтально расположенный и объединяющий все сваи в единую конструкцию элемент. Ростверк равномерно распределяет давление будущего здания на стойки.

По возведению ростверка свайный фундамент делится на свайно-ленточный и плитно-свайный. В первом случае ростверк исполняется, как лента. Она соединяет верхушки свай и становится опорой как для внутренних, так и наружных стен дома.

Во втором случае плитно-свайные фундаменты с ростверком делаются как плита, соединяющая все стойки в единое целое. Ростверки могут быть низкими и высокими. В зависимости от этого будет распределяться нагрузка здания.

Где используются свайные фундаменты

Целесообразно использовать свайные основания в следующих случаях:

Если качество и характеристики грунта на участке не позволяют сделать фундамент мелкозаглубленного или наземного типа. Например, идеально подойдет свайный фундамент для почв болотистого типа. Также можно использовать его на нестабильных суглинках, лесовидных и набухающих грунтах, плывунах.
Если грунтовые воды находятся слишком высоко.
При строительстве в сейсмически неблагоприятном районе.
В условиях вечной мерзлоты – если промерзает грунт более чем на 2 м.
Если перепад высот на вашем участке очень большой.

Если у грунта характеристики средние, то есть допускается строительство как свайного, так и наземного типов фундаментов, то первые позволяют существенно сэкономить.

Во-первых, значительно уменьшается объем земляных работ, а это самое сложное. Во-вторых, снижается себестоимость – бетона потребуется намного меньше, нежели при строительстве ленточного основания. Сваи идеально подходят для строительства каркасных, брусовых, деревянных строений. Также можно возводить дома из керамзито- и шлакобетона, пеноблоков и аналогичных материалов.

Основные этапы возведения

Установка свайного фундамента рекомендуется на сложных грунтах, поэтому предварительно рекомендуется заказать земельные изыскания.

Геологические изыскания позволят точно определить, какие виды свайного фундамента использовать

Важным этапом строительства является проектные работы. Необходимо определить оптимальный размер свайного поля и свай, и их количество. Подробный чертеж должен содержать участки сооружения, на которые оказывается максимальная нагрузка, и требуется усиленный фундамент.

Монтаж основания без предварительной геологической разведки может привести к использованию свай недостаточного размера, а значит, нарушению технологии.

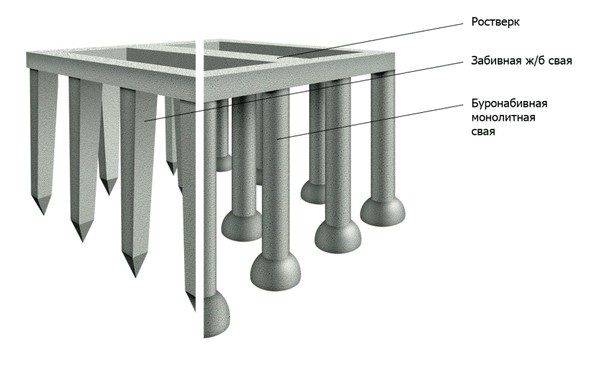

№2. Виды свай по технологии установки

Забивные сваи

Это, как правило, железобетонные сваи с заостренным концом. Монтаж происходит благодаря использованию специальных ударных установок. Сваи защищаются от разрушительных нагрузок благодаря наголовнику.

К основным преимуществам таких свай относится универсальность: использовать метод можно на любом грунте и в любую погоду. Скорость и производительность высока, а грунт вокруг сваи немного уплотняется, что повышает несущую способность будущего фундамента. Среди минусов – невозможность использования вблизи других строений, так как последствия воздействия ударной волны могут быть разрушительными.

Вибропогружные сваи

Заставить сваю погрузиться в грунт можно, если воздействовать на нее вибрацией. Вибрация передается на грунт, снижая его силу трения и сопротивления. Почва становится плывучей, а свая погружается под воздействием собственного веса. При подобном воздействии почва вокруг сваи также уплотняется, поэтому можно говорить о естественном усилении фундамента. Данный метод используется, когда имеют дело с песчаными и водонасыщенными грунтами. Сложнее приходится при работе с маловлажными и плотными грунтами, а для скальных пород вибрационный метод вовсе не подходит.

Среди преимуществ вибропогружных свай меньший шум и относительно небольшая стоимость обустройства. Без специальной техники, конечно, не обойтись, но ее можно взять в аренду. Жители Москвы и области могут обратиться в компанию «ИнтелСтрой», которая сдает в аренду вибропогружатели, причем вместе с квалифицированным персоналом. Все подробности можно узнать на странице http://vibrorent.ru/arenda-catalog/.

Винтовые сваи

Метод завинчивания используют для металлических и железобетонных свай со стальным наконечником. Винтовые сваи отличаются наличием лопастей на одном конце, благодаря которым и осуществляется их вхождение в грунт. Монтаж может осуществляться вручную, но проще использовать специальную технику.

Винтовые сваи используются на неплотных и подтапливаемых грунтах, а также тогда, когда необходимо обустроить фундамент в зоне с плотной застройкой, так что при строительстве дома в городе это отличный вариант.

Вдавливаемые сваи

В частном строительстве такие сваи используются крайне редко. На сваю воздействует большая статическая нагрузка, а оборудование, которое ее создает, требует наличия достаточного количества свободного места. Данный метод используют, когда работают с твердыми и плотными грунтами.

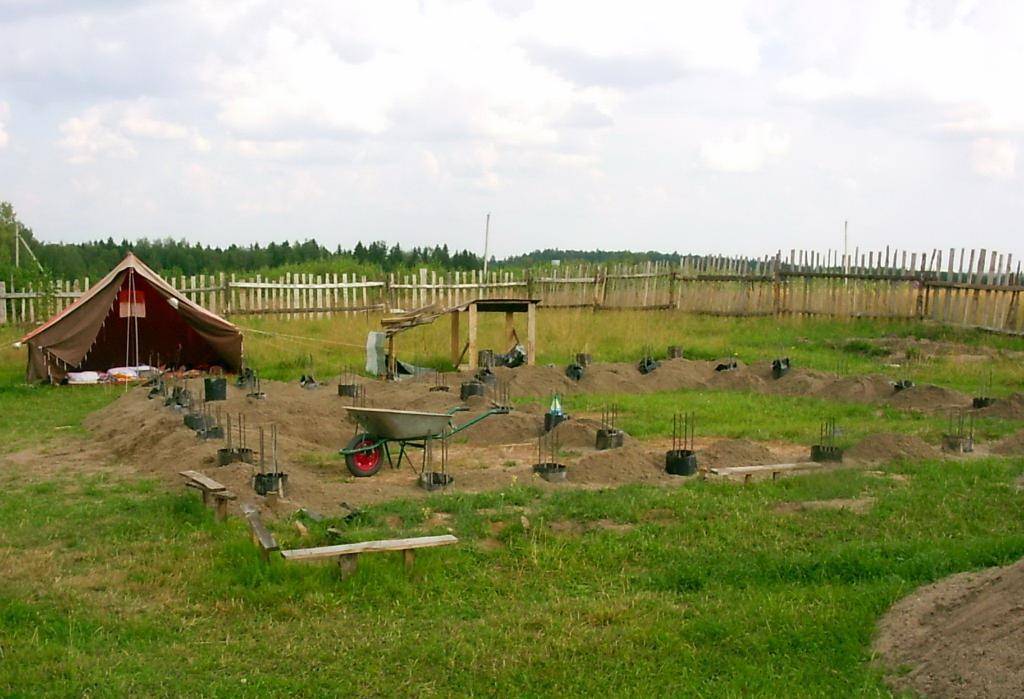

Буронабивные сваи

Это отдельный вид свай. Они создаются непосредственно на месте обустройства фундамента. Процесс создания состоит из таких этапов:

подготовка скважин при помощи ударного или вращательного бура;
установка обсадной трубы или заливка бетонного раствора, в зависимости от того, какой метод используется. Если выбран вариант с обсадными трубами, то сначала в скважину погружается специальная труба, которая укрепит стенки. В противном случае по ходу бурения скважины заливается раствор бетона, который имеет ту же функцию – укреплять стенки;
погружение в скважину арматуры;
заливка бетоном. В некоторых случаях после этого достают обсадные трубы, но часто используют трубы, которые не демонтируются.

Преимущество способа – относительная простота и дешевизна, поэтому в частном строительстве этот метод пользуется большой популярностью. Транспортировать длинные сваи не придется, зато необходимо будет подготовить большое качество бетона, а тут без бетономешалки никуда. Специалисты говорят, что неприятной особенностью данного способа является невозможность проконтролировать качество изготовляемых свай. Что же касается ограничений, то на грунтах, склонных к вспучиванию и горизонтальной подвижке, такой фундамент использовать нельзя.

Как залить наземную часть фундамента

О том, как своими руками сделать свайный фундамент, было рассказано выше, теперь перейдем к наземной части. Сверху может находиться лента, плита или же ростверк. Могут использоваться как монолитные, так и сборные элементы. Последние используют реже, так как их стоимость очень высокая. К тому же их сложно транспортировать и монтировать. Придется использовать специальную технику.

А вот монолитные конструкции можно без особого труда сделать самостоятельно. При изготовлении ростверка, плиты или ленты нужно выполнить одинаковые манипуляции:

Производится установка опалубки – щиты из досок, фанеры, плит ОСБ. Опалубка может быть как съемной, так и несъемной. Главное, чтобы конструкция была очень прочной.
Далее нужно сделать армирование. Внутри опалубки собирается каркас из арматуры. Конфигурация напрямую зависит от вида основания. Например, для свайно-ленточного фундамента и ростверка армирование заключается в монтаже продольных прутков арматуры. Они обязательно соединяются поперечными элементами. При изготовлении плиты разумнее использовать в качестве армирования сетку.
Выполняется заливка бетона. Внутрь опалубки за один раз нужно залить бетонный раствор. Именно так делается свайный фундамент своими руками.

Только после окончательного затвердевания можно приступать к дальнейшим работам.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Основные этапы строительства: пошаговая инструкция

Любая стройка начинается с возведения фундамента из забивных призматических свай. Свайное основание имеет низкую себестоимость, простое в монтаже, а главное, что с его помощью можно построить дом на любом грунте. Слабо болотистые, торфяные – это те места, где нельзя применять обычные свайные фундаменты лэп, только сваи, обеспечивающие плотное прилегание основания к почве.

Перед началом строительства свайного фундамента проводят предварительную подготовку территории. Сюда привозят строительный материал, проводят мероприятия по отведению грунтовых вод. Обеспечивают подъездные пути, выполняют разметку места, где будет находиться будущее сооружение. Также проводится расчет необходимого количества свай и как они будут размещены, на какую глубину свайного фундамента. Разметка территории производится с помощью рулетки и приборов, используемых в геодезии. Места, где нужно вбить столб отмечается колышком и порядковым номером.

Только качественно проведенный подготовительный период гарантирует надежность возводимого свайно-набивного фундамента кингисеп и его долговечность.

Технология

Свайно-винтовой фундамент тосно состоит из винтовых свай – это основа технологического процесса. Это все прописано в технологической карте на устройство свайного фундамента. Внешний вид свай – это металлические трубы, на конце которых приварены винты, благодаря которым и происходит завинчивание в грунт. Для того, чтобы защитить металл от коррозии, происходит обработка специальными средствами снаружи. Внутрь трубы заливается бетон. После установки на один столб можно нагрузить до 10 тонн веса. Продолжительность эксплуатации – 50 лет.

Перед тем как сделать расчеты в плане надо знать, что свои укладываются в зависимости от площади участка. Это могут быть:

6х6
6 на 4
6х8
7 на 8
8 на 8
9 на 9
6х9
12 на 12

Монтаж

То, сколько свай необходимо установить, будет зависеть от веса будущего здания. Диаметр и материал столбов рассчитывается исходя из нагрузок, на каждый из них. Для этого берется общий вес конструкции, делится на полученное количество свай и становится известна нагрузка на забивные жб сваи.

Сначала применяется бур, который подготавливает скважины

Важно установить лопасти, имеющие не более 30 сантиметров в диаметре, таким образом, чтобы на почву оказывалось минимальное усилие

Современные буры обладают функцией, когда к низу скважины происходит расширение отверстия в свайном фундаменте жби для облегченных зданий. Применение этого способа позволяет снизить затраты на бетоне, путем уменьшения количества свай. Применение моторизованных и электрических буров, позволяет делать скважины с диаметром до 60 сантиметров.

Бетонирование, армирование

После того, как сваи установлены в скважинах наступает очередь бетонирования. Здесь также есть свой период подготовки:

Из рубероида делается труба. Размер свай должен совпадать с размером скважины, но высоту следует сделать на 25 сантиметров больше и расстояние между сваями не должно быть большим;
Часть трубы обернуть рубероидом в несколько слоев. Чтобы зафиксировать материал, его стягивают проволокой;
Полученное изделие вставляется в скважину;
Конец трубы, который будет выступать из отверстия, станет основой для опалубки.

Следить за количеством воды в скважине. Если ее меньше четверти, то это никак не помешает процессу бетонирование. Поднятие уровня грунтовых вод приведет к необходимости откачивания воды. Стоит также следить и за заземлением на свайный фундамент плаксис.

Однако использование только рубероидной трубы будет недостаточно, для получения прочного столба, нужен металлический каркас. Армированная сетка состоит из арматурных прутьев в количество трех штук. Необходимо скрепить их между собой и поставить внутрь трубы. При этом нужно установить сетку таким образом, чтобы концы стержней выступали над краем сваи, но при этом доставали до ростверка.

После проведенной подготовки, начинается заполнение бетоном каждой скважины. Далее раствор нужно уплотнить, путем использования вибромашины.

Этапы строительства

После того, как закончены все подготовительные мероприятия, заготовлены необходимые материалы, заказана специальная техника, произведены предварительные расчеты, можно разворачивать строительные работы по установке основания здания.

На начальной стадии необходимо произвести устранение растительности и мусора с участка, освободить площадь для установки свай и место для стройматериалов. Следует устранить верхнюю часть грунта.
На следующем этапе выполняются работы по разметке основания и обозначаются участки для погружения свай.
После завершения предыдущего этапа следует повторно промониторить величину и пропорцииопоры.
Установка свай осуществляется с использованием специализированной техники: машины с гидро или пневмомолотом. Во время опускания сваи следует контролировать ее строгое вертикальное положение. Если вы заметили, что свая во время забивания ведет себя необычно, отклоняется от заданной траектории, значит, она встретилась с преградой или провалилась в яму под землей. Это означает, что место установки жб сваи следует отодвинуть в сторону либо увеличить длину существующей конструкции.
После заглубления свай в грунт, необходимо устранить вершину опоры с целью достижения металлического стержня и приведения высоты всех опор к установленному образцу.
Следующий шаг строительства ориентирован на тип фундамента. Возможен вариант постройки опалубки для ленточного фундамента на забивных железобетонных сваях или же размещение плит перекрытия в случае, если основа свайно-плитная.
Существует также свайно-ленточный тип основания. В таком случае необходимо залить раствором, предварительно изготовленный в опалубке металлический каркас. По истечению четырех недель фундамент отстоится для продолжения строительных работ.

Как строить свайный фундамент

Устройство свайных фундаментов достаточно разнообразно. В основном это зависит от того, какой материал применялся для производства столбов. К примеру, они могут изготавливаться из бетона, стали, дерева, железобетона и различных комбинаций перечисленных материалов. В зависимости от этого параметра нагрузка может варьироваться между 2-5 т. Кроме того, конструкции могут отличаться друг от друга и по методу установки (столбы могут вдавливать, ввинчивать, забивать или применять вибропогружение).

На дачах очень часто прибегают к буронабивному типу свай. В данном случае придется провести работу на подготовительном этапе. Обязательно нужно пробурить сами скважины согласно диаметру, который рассчитан еще при таком этапе, как проектирование свайных фундаментов. Чаще всего этот параметр колеблется между 30 и 60 см. Если диаметр должен быть небольшим, то применяется ручное оборудование. Ямобуры электрического или моторизованного типа дают возможность сделать углубление до 1 м в ширину и до 4 м в глубину.

Когда ямы готовы, в них устанавливается опалубка. Она представляет собой несколько слоев рубероида. Слои скрепляются специальной проволокой. Чтобы было в дальнейшем удобно работать, нужно сделать так, что конструкция возвышалась на 20-30 см над уровнем земли.

Также, согласно тому же снип 2 02 03 85, свайные фундаменты нуждаются в усилении, т.е. внутрь ввинчивается специальный каркас из арматуры (прутья). Дальше подается бетон. Слои должны быть в толщину около 40-60 см. Вибратор используется, чтобы каждый слой стал более плотным.

В последние годы фундамент из свай стали видоизменять. К примеру, популярным стал метод использования трубобетонных столбов Пульсар. Суть метода заключается в том, что в почву загоняют стальную трубу. Ее конец должен быть заостренным. Далее ее полость заполняется бетоном. Забивать трубы нужно механизмом пневмоударного типа. Эта методика применяет оборудование с небольшими размерами, так что ее в основном позиционируют для точечного типа застроек. Также это позволяет усилить уже заложенный фундамент.

Необходимые расчеты

При создании всех типов фундамента главное изначально правильно провести требуемые расчеты. В случае свайного фундамента их достаточно много. Для опытного проектировщика работа относительно проста, на ее проведение требуется от нескольких часов до нескольких дней.

Выполняя расчеты следует учитывать, что основание предназначается для равномерного распределения нагрузки. Концентрация давления в определенной части сооружения не допустимо. Кроме этого не стоит забывать о том, что при недостаточном показателе несущей способности фундамент будет проваливаться или сильно проседать. При этом процесс проседания может быть неравномерным.

Рекомендуется проводить размещение свай следующим образом:

В точке пересечения наружных и внутренних стен. В этой области оказывается наибольшее давление на грунт.
На углах наружного периметра. Данное расположение позволяет также существенно повысить устойчивость сооружения на грунте.
В точке пересечения внутренних стен.

Большая часть проектов определяет то, что между подобными точками расстояние не более 3-х метров. Однако если протяженность стен большая, то следует учитывать, что между сваями максимальное расстояние составляет 3 метра. Дальнейшие расчеты предусматриваю определение нагрузки, которая будет оказываться на грунт, тип земли и ее несущая способность.

Достоинства и недостатки фундамента

Среди достоинств можно выделить следующие моменты:

Опоры универсальны, могут использоваться практически на любых грунтах.
При строительстве вы много экономите на бетонных и земляных работах.
Можно использовать на неровных участках.
Все этапы строительства можно сделать самостоятельно – уровень механизации крайне низкий.
Несущая способность очень высокая, равно как и надежность.
Возводить основание можно в любое время года.
Низкая стоимость, если сравнивать с любыми другими видами фундамента.

Но есть и недостатки, среди которых нужно выделить такие:

Крайне важно провести расчеты. Если неверно осуществить расчет, то возможна деформация основания и его усадка

Невозможно оборудовать подвальный этаж. Нельзя возводить на плотных и скальных типах грунта. Важно проводить утепление и гидроизоляционные работы. Возникают сложности при изготовлении обвязки (соединение всех свай в одну конструкцию).

Но все недостатки можно достаточно быстро устранить. Для этого потребуется подойти к проектированию, расчету и возведению максимально ответственно. Чтобы это сделать, потребуется изучить большое количество ГОСТов и СНиПов.

Что собой представляет свайный фундамент
