Плюсы и минусы, технология возведения свайного фундамента с монолитным ростверком

Конструктивные особенности

Конструкция основания на сваях зависит от нескольких факторов:

  • способ создания и тип свай;
  • глубина установки опоры;
  • способ расположения опор под строением;
  • тип действия сваи;
  • вид ростверка.

Как устроено основание на опорах?Свайный фундамент с ростверком состоит из следующих элементов:

  • внешние (расположенные по периметру или вынесенные за него) и внутренние сваи;
  • каркас из арматурных стержней;
  • ростверк.

Сама же свая – это бетонный или металлический стержень, заглубляемый в землю для поддержания строящегося над ним здания. Таких свай может использоваться несколько – от 4 и более. Оптимальный средний размер такой опоры составляет 3-6 метров в глубину.

Размещаться они могут:

  • одиночно, будучи отдельно стоящими опорами;
  • ленточно, располагаясь под стенами в один или несколько рядов;
  • кустовым методом, при котором сваи устанавливают под колонной остова.

Специалисты выделяют следующие плюсы и минусы свайного фундамента:

  • легкость строительства;
  • возможность соорудить фундамент самостоятельно;
  • обустройство основания для строения на неустойчивом грунте;
  • низкие денежные затраты;
  • краткие сроки строительства.

Легкий и недорогой свайный фундамент недостатки имеет тоже значимые:

  • основание на сваях не подходит для тяжелых строений;
  • невозможность построить под домом погреб;
  • сложности с утеплением пола;
  • необходимость проводить трудные расчеты.

Грузонесущая способность свай, в общем-то, невелика, поэтому нужен точный расчет нагрузок будущего строения

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

  1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
  2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
  3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

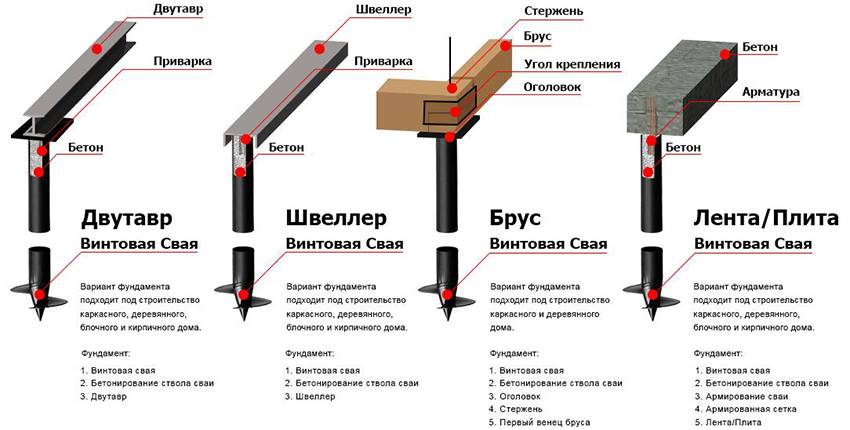

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

  • железобетонными заливными;
  • деревянными;
  • из готовых ЖБИ-изделий;
  • металлическими.

По расположению относительно грунта:

  • висячими (обустраиваются на некотором расстоянии от земли) ;
  • мелкозаглубленными (погружаются в грунт на небольшую глубину);
  • заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

  • геологические исследования;
  • расчет последующих нагрузок и планировку расположения свай;
  • составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

  • очистка местности под постройку;
  • снятие верхнего слоя почвы (при необходимости);
  • разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

  • установка столбов с помощью сваебойной техники;
  • выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

  • бурение отверстий;
  • установка труб и армирование;
  • бетонирование.

Виды фундамента

Существуют различные типы в зависимости от его положения относительно поверхности земли. Существует низкий, высокий и высокий тип структуры. Существуют также сборные колонны и залитые колонны (другое название в литературе — наливные колонны), в зависимости от метода строительства. Железобетонные колонны могут быть выполнены как монолитными, так и сборными. Форма монолитного типа зависит от конструкции, геологических условий и количества опор. Железобетонная плита чаще всего используется для малоэтажных отдельно стоящих домов.

Сборный

Он используется при планировании и строительстве крупных сооружений, требующих быстрого возведения — промышленных зданий, сельскохозяйственных построек, а также многоэтажных зданий. Отлитые по специальной технологии, детали (с пазами и замками) затем собираются строителями в единую конструкцию. Готовые детали укладываются шаг за шагом на выравнивающее основание (песок, щебень). Во время или после монтажа этого типа верхняя часть фундамента цементируется. Следует отметить, что это дорогое удовольствие, к тому же требующее тяжелой техники, поэтому оно не применимо для строительства частных жилых домов.

Монолитный

Как уже говорилось, это часть свайного фундамента. Он используется на участках, характеризующихся компактными, глинистыми твердыми почвами, а также слабо- и умеренно пористыми почвами.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Устройство и разновидности свайно-ростверкового фундамента

Данный тип основания представляет собой опоры, заглубленные в грунт ниже глубины промерзания, которые соединяются между собой с помощью железобетонного или металлического ростверка (ленты). Именно ростверк принимает на себя всю нагрузку от дома и равномерно перераспределяет ее на сваи.

Свайно-ленточный фундамент может оборудоваться высоким или низким ростверком. В первом случае лента будет размещаться выше уровня земли. Сделать такой ростверк из бетона достаточно сложно, поэтому чаще всего прибегают к изделиям из металла или древесины твердых пород.

Основания с низким ростверком считаются более надежными и устойчивыми к различным деформациям. Это обусловлено тем, что у них жесткое сцепление с землей имеют не только вертикальные опоры, но и сама лента. Именно поэтому такие конструкции встречаются намного чаще и являются более предпочтительными. В этом случае берется не металлический, а ж/б ростверк, что положительно сказывается на стоимости фундамента.

В качестве свай могут применяться буронабивные, забивные, буровые или винтовые изделия. Для частного строительства оптимальным вариантом считается именно первый вид, что обусловлено сравнительно небольшой стоимостью готовой продукции и достаточно простым монтажом.

Этапы выполнения работ

Приводим пошаговую инструкцию для обустройства ростверка на свайном фундаменте.

Разметка

Готовим строительную площадку, убираем мусор, выравниваем поверхность, снимаем слой плодородной почвы. После этого выполняем разметку, отмечая места под установку опорных свай. Для выполнения такой работы понадобятся колышки и шнур. Разметочные линии проводятся строго диагонально. При малейшей неточности залитый вами фундамент искривится. При небольших высотных перепадах разметка выполняется легко, но, когда участок под застройку расположен на склоне, следует воспользоваться услугами опытных специалистов.

Устройство траншеи

Определившись с границами основания, переходим к земляным работам. Сначала готовится траншея по ростверк, потом намечаются лунки под установку свай. Для таких работ понадобятся лопаты, лом и бур.

Под хозпостройки достаточно делать канаву шириной в 25 см, для жилых домов рекомендуется это значение увеличить до 80 см. Максимальная глубина – 0.7 м.

Дно и стенки траншеи лазерным уровнем проверяются на ровность, устраивается подушка из песка, минимальная высота которой составляет 20 см.

В подготовленные отверстия устанавливаются сваи.

Монтаж ростверка

Немаловажный этап строительных работ. Зачастую для ростверка используют стальные элементы, чтобы ускорить процесс их монтажа к металлическим оголовкам свай. Конструкция устраивается горизонтально, чтобы равномерно перераспределяла нагрузочные усилия.

В случае обустройства низкого ростверка из железобетона, выполняется подсыпка из щебенки. Кстати, это будет ответом на вопрос, задаваемый многими застройщиками – нужен ли дренаж.

Как только подготовка основания закончена, можно выставлять опалубочные щиты. Монтажные работы напоминают процесс установки опалубки под заливку ленточного фундамента. В установленную опалубку укладывается арматурный каркас.

Укладка закладных

Закончив все указанные работы, подумайте, как разместите коммуникационные системы. С этой целью устраиваются короба и закладываются трубы, по которым будут подаваться вода и электричество, осуществляться отопление и отвод канализационного слива.

Бетонирование

Заливка бетонного раствора – заключительный строительный этап. Марка бетона для ростверка по цементному составу должна соответствовать М300, при бетонировании выполняется вибрация, чтобы удалить воздух.

Сначала бетонируются отверстия для свай, после чего раствор подается в опалубку. Желательно данную работу выполнить за один раз, чтобы исключить образование неровностей.

При температуре воздуха в 20 градусов опалубку можно демонтировать через пять дней.

Если работы ведутся в зимний сезон, то застывающий ростверк потребует дополнительного утепления и подогрева.

Гидроизоляция и утепление

Рассмотрим, как правильно сделать надежную гидроизоляцию свайно-ростверкового фундамента. Этот вопрос особенно важен для заглубленных ростверков. Гидроизоляционный слой можно нанести битумом, наклеить на него рубероидный материал, распылить по поверхности водоотталкивающий состав или проникающий адгезивный раствор. Выбор варианта зависит от расположения грунтовых вод, вида ростверка, типа почвенного состава.

С помощью теплоизоляционного слоя вы предотвратите потери тепловой энергии. Под утепление ростверка используют пенопласт или плиты пенополистирола, напыляют пенополиуретан. Минеральную вату применять не рекомендуется, потому что она способна впитывать в себя влагу.

Для заглубленного свайно-ростверкового фундамента обустраивается отмостка, обеспечивающая герметичность основания и отводящая воду.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

  1. бурение скважины;
  2. установка арматурных каркасов;
  3. заливка бетоном;
  4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

  • Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника. Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
  • Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
  • Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
  • Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную. Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

  • висячие;
  • сваи-стойки. Чем отличаются сваи по типу работы

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

Разновидности свайно-ростверковых фундаментов

В таких  основаниях используется монолитный железобетон или стальной швеллер.

В первом варианте применяются армированные конструкции, которые выдерживают большие нагрузки. Во втором —  конструкции более легкие, используются для вспомогательных строений: хозяйственных построек, гаражей, бань и других.

Свайно ростверковые фундаменты различаются по типу используемых опор. Соответственно они подразделяются на

  1. Винтовые. Сваи загоняют в землю путем ”завинчивания”  с помощью специальных приспособлений. Особенность использования связана с тем, что на них опирается мощный ростверк. Это предъявляет требования по прочности и толщине свай.

Достоинства и недостатки

Благодаря большой глубине погружения свайная конструкция придает большую устойчивость ростверку и сама является очень устойчивой и прочной.

По сравнению с железобетонным монолитным фундаментом той же высоты она обходится намного дешевле.  Если к тому же опоры соединить не обвязкой в виде бетонной ленты, а металлическим ростверком, это дает возможность еще больше сэкономить на строительстве фундамента, что позволяет говорить о  конструкциях такого типа как о наиболее приемлемых и экономичных.

Помимо этого, есть еще ряд положительных моментов использования ростверковых оснований для дома:

  • Можно строить в зонах с высоким подъемом подземных вод, а также в условиях неровного рельефа, например, на склонах холмов.

  • Невысокая цена постройки  с ростверком.

  • Небольшое количество времени на возведение фундамента.

  • Нет необходимости привлекать сложную автомобильную технику и строительные механизмы.

  • Простая техника работы с винтовыми и  буронабивными сваями.

  • Высокая устойчивость на сложных почвогрунтах, например, в случае подвижных, неустойчивых пучинистых грунтов.

По скорости строительных работ свайные конструкции с ростверком уступают лишь возведению обычного основания на винтовых опорах или из железобетонных  блоков. В этих вариантах отсутствуют работы с бетоном, которые требуют времени вплоть до нескольких недель, пока материал набирает прочность и становится твердым.

Строительство домов на склонах имеет свою специфику, монолитный вариант там вообще не подойдет — заливка бетона будет проблематичной, не говоря уже о цене такой работы. А с применением свай на разной глубине можно создать  ровную и устойчивую основу. Поэтому ростверковый фундамент на стройплощадке с неровным рельефом – наиболее подходящий вариант.

Еще один явный положительный момент —  простота в работе.

Можно без посторонней помощи смонтировать опоры из труб и залить их раствором из бетона. Также легко выложить обвязочную ленту из стали или железобетона, которая не будет массивной и объемной.

Сложность может возникнуть, когда монтируется опалубка на весу.  Она должна поддерживаться столбовыми опорами на высоте 0,3 м над почвой, поскольку при движении грунта  она может “соскользнуть” с опор вместе со строением.

У свайно-ростверковых фундаментов есть и отрицательные стороны, хотя они невелики:

  • Невозможность обустроить подвал.

  • Дополнительные утеплительные работы в отношении пола.

Пространство под полом необходимо защищать от ветра и непогоды, поскольку ветер выдувает тепло, и происходит выхолаживание всего здания. Поэтому для утепления применяют различные отделочные материалы, панели для фасадной отделки, различных цветов и  разной фактуры. Можно также оформить нижнюю часть дома кладкой  из декоративного камня или облицовочного кирпича это и украсит, и утеплит.

Дополнительное утепление требуется и полу в таком строении. При составлении сметы на строительство расходы на эти работы имеет смысл внести в общие затраты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
