Монтаж электрического теплого пола своими руками с фото и видео

Разновидности теплых электрических полов: характеристики и преимущества

Улътратонкий теплый пол.

Часто при монтаже системы «теплый пол» для устройства стяжки невозможно увеличить толщину пола даже на несколько сантиметров. Тогда рекомендуется использовать ультратонкий теплый пол, который представляет собой электрическую кабельную систему на основе нагревательного мата. Такой мат укладывается прямо в раствор для крепления плитки и не требует залива цементно-песчаной стяжки.

Подобная сверхтонкая разновидность теплого электрического пола используется только в качестве дополнительного средства обогрева при наличии основной системы отопления.

В состав системы ультратонкого теплого пола входят одножильный или двухжильный нагревательные маты, терморегулятор с датчиком контроля нагрева пола и гофрированная трубка для его монтажа (длина — 1,5м).

Пленочный нано-теплый пол.

В основе электрической системы «теплый пол» может быть не только кабель, но и нагревательная пленка. Принцип работы такого пола аналогичен кабельному: благодаря протеканию тока по проводнику происходит нагревание пленки и, соответственно, напольного покрытия.

В последнее время появилось большое количество новинок среди пленочных теплых полов, в том числе и созданных с применением нанотехнологий.

В отличие от других видов пленочного пола, где используются карбоновые проводники, в нано-полу проводником является металл. Это один из лучших видов теплого электрического пола, его преимуществом является равномерный и быстрый прогрев поверхности. Благодаря расположению проводников с шагом 1 мм нагрев пленки происходит равномерно по всей площади.

Такой пол прост в монтаже. Устанавливается он под напольные покрытия, которые кладутся без стяжки и клея (например, ковролин, ламинат, линолеум или паркетная доска).

Еще одним преимуществом пленочного электрического нано-пола является то, что он не поднимает уровень поверхности, так как толщина пленки составляет около 1 мм.

В состав комплекта пленочного теплого нано-пола входят: нагревательная пленка, зажим, скотч для изоляции и концевых соединений, изоляционная и сервисная коробки и монтажный провод. Отдельно предстоит выбрать только терморегулятор.

Основная характеристика теплого электрического нано-пола – простота исправления повреждений: если нагревательный кабель по какой-либо причине впоследствии будет неисправен, не стоит задумываться о смене всей системы. С помощью специального оборудования можно локализовать место повреждения, вскрыть покрытие пола и установить ремонтную муфту.

Укладка кабеля

Она осуществляется на утеплительную положку. Самым распространенным вариантом является плотная фольга на основе ПВХ. После того как она уложена, необходимо разметить площадь пола, указать места, где будет крепиться монтажная лента. Именно она служит фиксатором для нагревательного кабеля и должна закрепляться таким образом, чтобы не нарушать целостность слоя подложки – на стыках листов теплоизолятора. Шаг крепления монтажной ленты от 0,5 до 1 метра.

Для экономии электроэнергии можно не укладывать обогревающие элементы в местах, где стоит мебель. Но это нужно делать при условии, что ее перестановки не будут осуществляться. В противном случае в этом не будет никакого смысла.

Правила укладки кабеля

Он должен находиться от стен на расстоянии не менее 50 мм. Такое же требование предъявляется к удалению кабеля от стационарных нагревательных приборов и коммуникаций: водопроводных труб и системы отопления.

Начинается монтаж кабеля с определения места, где будет установлен термостат. Сначала обогревательный кабель соединяется с регулирующим прибором. С этого места и начинается укладка обогревательного кабеля на поверхность.

Это делается поперечными витками. Расстояние между ними должно быть не менее 80 мм, кабель не должен пересекаться. Изгибы петель витков должны быть плавными. Не допускается их натяжения и изломов.

Установка термостата и термодатчика

Термостат, а, точнее, место для его установки необходимо подготовить перед тем, как начать укладку кабеля. Это может быть любое удобное пространство на стене, высота от пола должна быть не менее 300 мм. Для установки терморегулятора необходимо сделать углубление в стене под само устройство и 3 канавки для подходящих проводов. Одним из них будет термодатчик. Он устанавливается после укладки кабеля. Смонтировать его довольно просто, главная задача сд

При этом следует учитывать, что сечение проводника силовой линии должно соответствовать силе тока, потребляемого теплым полом. Говоря проще, нужно подбирать терморегулятор адекватный мощности кабельных теплых полов.

Термодатчик перед установкой помещается в гофрированную, пластмассовую трубку. Он должен находиться у одного ее края, который закрывается плотной заглушкой. С другой стороны должны находиться провода для подключения к терморегулятору. После трубка помещается в подготовленное углубление в стене. Конец трубки с термодатчиком должен крепиться на расстоянии 500–600 мм от стены, на равном расстоянии между витками кабеля. Такая система позволит без особых усилий заменить, вышедший из строя термодатчик.

Теперь можно подключать все элементы системы к терморегулятору.

Проверка работоспособности теплого пола

После того как все подключено, необходимо произвести испытания теплого пола. Для этого на термостате включается подача электроэнергии. Через несколько минут кабельные секции начинают нагреваться. Теперь нужно отключить питание. Такую операцию нужно повторить несколько раз, чтобы убедиться в работоспособности системы теплого пола. Если есть сбои в работе – проверяется ее целостность и правильность подключения элементов.

Проверка состояния электропроводки

Обустройство электрической системы обогрева плиточного пола сопряжено с дополнительной нагрузкой на электросеть, особенно если речь идет о помещениях с большой площадью. Поэтому до того, как уложить теплый пол под плитку, следует обязательно проверить состояние прежней электропроводки. Если возникнут сомнения в том, насколько надежна электрическая система в доме, во избежание проблем в процессе эксплуатации следует заменить ее на новую и более мощную.

Теплоизоляция поверхности

Для того, чтобы избежать существенных потерь тепла при функционировании обустраиваемого покрытия, необходимо эффективное утепление поверхности перед укладкой теплого пола. Лучшим материалом для этого считается пенофол. Это утеплитель рулонного типа, имеющий фольгированное покрытие c одной стороны и самоклеящуюся поверхность с другой.

Для качественного утепления пенофолом до того, как положить электрический теплый пол под плитку, требуется лишь полностью проклеить им поверхность, а стыковые участки затем обклеить фольгированным скотчем. Для более эффективной теплоизоляции пенофол должен выходить на стены примерно на 5-10 сантиметров.

Наконец, поверх утеплителя укладывается металлическая сетка, препятствующая его непосредственному контакту с нагревателем, а также упрощающая укладку теплого пола.

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

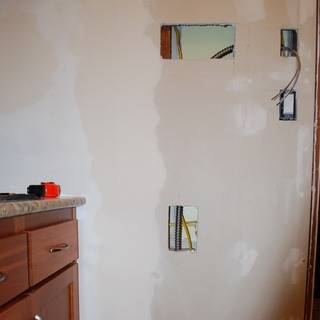

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Установка теплого пола

Как подключить электрический теплый пол



Перед установкой панели терморегулятора, должны быть подведены все провода: от нагревательных кабелей, от предохранительного кабеля и от распределительного щита. Опять же, проверьте сопротивление нагревательного кабеля, которое должно совпадать с паспортными данными от производителя. Если вы рассчитываете управлять посредством персонального компьютера, то подведите к панели терморегулятора также сетевой кабель. Разобравшись в паспортной схеме, подключение электрического теплого пола следует проводиться профессиональным электриком. На этом этапе процесс по укладке кабеля можно считать завершенным. Переходим к следующему этапу – заливанию песочно-цементной стяжки.

Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки

Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):

  1. теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
  2. гидроизоляция;
  3. черновой слой стяжки (15-25 мм);
  4. нагревательный элемент – кабель или мат;
  5. чистовой слой стяжки (30-50 мм);
  6. отделочное напольное покрытие.

Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».

Технология сооружения утепленного основания с применением кабеля:

  1. Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
  2. «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
  3. Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
  4. Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
  5. Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
  6. Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
  7. Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
  8. Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
  9. Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
  10. Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
  11. Сушка. Продолжительность – 24-28 дней!
  12. Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.

Видео монтажа тёплых электрических полов с применением кабеля:

https://youtube.com/watch?v=90WFpDZ_uhI

Видео монтажа тёплых электрических матовых полов своими руками:

Замечания!

  • Если черновой слой стяжки не удается организовать, поверх слоя теплоизоляции следует выложить мелкую металлическую сетку размером ячейки 30-50 мм, армирующую слой стяжки.
  • Монтировать своими руками нагревательные маты или тонкие кабели электрического теплого пола следует на уже готовый слой стяжки. Фиксировать систему окончательно будет плиточный клей.
  • Шаг между строчками при укладке кабеля можно рассчитать по формуле: t = 100*S/L, где S – величина площади поверхности под укладку теплого пола, м²; L – длина секции, м.

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Монтаж проводов электрического теплого пола

Операция с прокладкой нагревательных кабелей проводится достаточно легко. Требуются некоторые навыки разрезки мата для покрытия всей площади, 50 см полосой. Мат раскатывается на нужную длину.

Для укладки нагревательного мата по форме помещения разрезают сетку, не затрагивая кабель, и разворачивают мат в нужную сторону.

Затем разрезается сетка с закрепленными кабелями. Это позволит развернуть мат в нужном направлении. Так получается извилистая змея. Учитывая рельеф поверхности, выполняется раскладка нагревательных кабелей. Расстеленный мат приклеивается к поверхности пола специальным клеем. После окончательной расстилки мата сетка при помощи клея, предназначенного для работы с кафелем, приклеивается к поверхности пола.

Пока высыхает нагревательный мат, приклеенный к полу, имеется возможность начать заниматься подводкой холодных кабелей, произвести установку и крепление температурного датчика. Выполнять такую работу можно абсолютно в любой последовательности.

Когда проводится установка холодных кабелей, очень важно, чтобы провода не имели пересечения. Они должны быть проложены с соблюдением строгой параллельности

Крепление холодных кабелей выполняется с использованием алебастра, провода подсоединяются к терморегулятору.

Установка термодатчика делается очень легко, особых сложностей не возникает. Единственным условием будет правильно выбранное место для будущей установки. К датчику, смонтированному в гофрированную трубу, подводится штроба, имеющая глухой конец. Это делается для возможности замены, если датчик будет плохо работать.

https://kuhnyamoya.ru/youtu.be/6N7xUrS2Xng

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 — 1000 мм.

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке — сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом
