Теплый пол для ванной комнаты

3.2. Монтаж инфракрасного пола в ванной

В данном случае монтаж делать проще, ведь можно обойтись без стяжки.

1. Бетонный пол следует прогрунтовать. Здесь не требуется демонтаж бетонной стяжки, поэтому гидроизоляция в ванной должна быть по умолчанию. Если нет, то о ней стоит позаботиться.
2. Термоматы укладываются по бетонному полу, кроме мест, где будут установлены сантехника и другая мебель. Крепление термоматов при наличии клейкой основе выполняется простым прижатием. Если ее нет, то их фиксируют скотчем.
3. Подключается регулятор температуры и датчик.
4. Термоматы следует обработать слоем плиточного клея, после чего можно выкладывать керамическую плитку. Также термоматы разрешается выкладывать на старую кафельную плитку, ведь прирост нового пола составит всего 4 см.

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

• водяные;
• электрические.

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления. Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

В квартирах с центральным отоплением самый приемлемый вариант – это электрический теплый пол в ванной комнате. В этом случае в стяжку вместо труб с водой закладывается греющий кабель, подключенный к электрической сети через терморегулятор и автоматику безопасности. Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол. Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO. Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

Способы укладки пола под плитку своими руками

Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.

Со стяжкой

Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.

С лагами

Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.

После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.

Настильный метод

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.

Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.

Пошаговая инструкция укладки кабельных мат

Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.

Watch this video on YouTube

Перед установкой кабельного пола в ванной под плитку, следует набросать чертёж расположения нагревательных элементов, подготовить материал и инструменты, чтобы не отвлекаться  в момент работы.

Итак, делаем тёплые полы в ванной под плитку из кабельных мат, процесс состоит из нескольких этапов.

Подготовка основания

При наличии старого напольного покрытия — оно демонтируется.  Поверхность выравнивается и очищается от мусора. Имеющиеся трещины заделываются, это будет способствовать качественному размещению материала.

Если есть большие перепады, то лучше установить тонкий выравнивающий слой стяжки.

Установка терморегулятора

Начинать следует с определения места для терморегулятора. Размещать рекомендуется недалеко от электрического счётчика, на расстоянии не меньше 30 см от пола. Производит установку в ванной не рекомендовано, могут окислиться контакты.

Проделывается углубление, в которое надо установить подрозетник, а от него на стене к полу провести штробы, для размещения кабеля. Для эффективной работы тёплого пола нужно установить отдельный выключатель.

Гидро и теплоизоляция

В качестве гидроизоляционного материала можно использовать полиэтиленовую плёнку, а как утеплитель пенополистирол или пенопласт толщиной 30 мм. Рекомендован материал с отражающим слоем, что повысит КПД конструкции.

Выбирать толщину теплоизоляции следует в зависимости от показателя теплопотерь в помещении. Если комната находится на первом этаже, то слой утеплителя нужен толще.

Укладка мат

Начинать надо с отрезания мат нужной длины. Для этого, маты разворачиваются и отрезается требуемый размер. Разрез следует делать по сетке аккуратно, чтоб не повредит кабель.

Укладывать маты нужно на расстоянии 5 см от стены, и 10 см от горячих стояков. Сетка фиксируется к основе на плиточный клей, есть маты с клеевой основой, это облегчает монтаж.

Подключение

Концы провода заводятся в подрозетник, их нужно зачистить и подключить к соответствующим фазам терморегулятора.

Затем, от подрозетника протягивается гофратруба. Она так же размещается в проделанном углубление в стене, и в утеплителе на полу. На втором её конце устанавливается заглушка. Гофра укладывается между петлями кабеля, в неё помещается датчик, он подключается к регулятору.

Последний этап — запитывание терморегулятора от элекросети.

Финишное покрытие

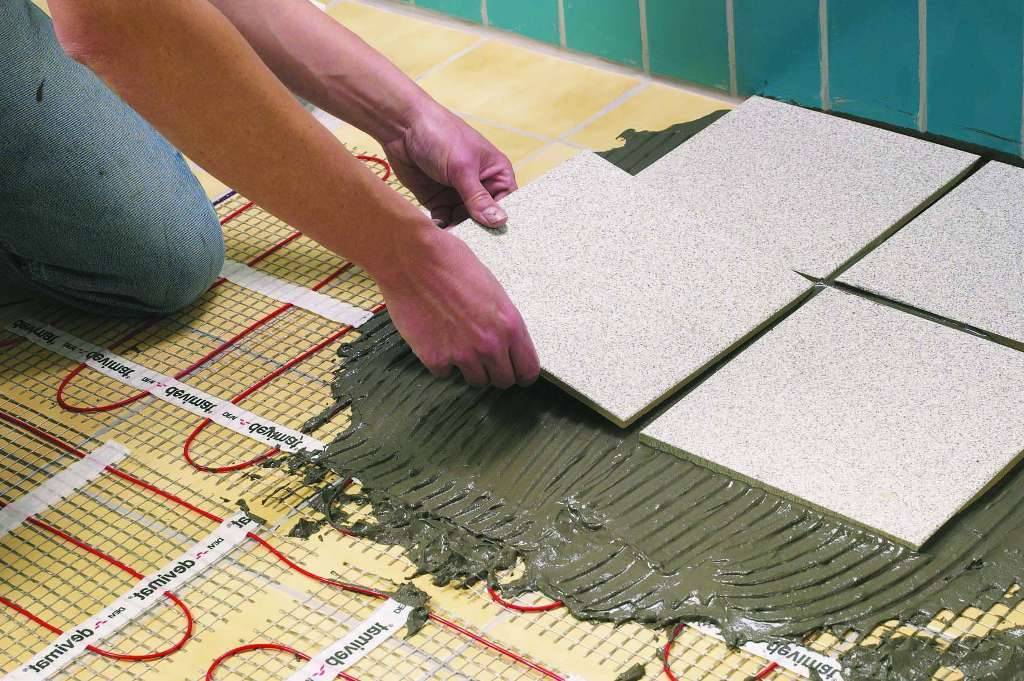

Плитку, при укладке мат в качестве отопительной системы, можно крепить на нагревательные элементы, для этого применяется плиточный клей. Но перед этим, прибор следует проверить в работе.

Электрические полы

Как сделать электрический теплый пол в ванной из кабеля? В целом процесс похож на монтаж водяных труб: гидроизоляция – черновая стяжка – утеплитель – фольга – сетка – кабель – тестирование системы на работоспособность – чистовая стяжка – покрытие.

Терморегулятор монтируют на стену накладным способом или помещают в штробу не выше чем в метре от пола. При открытой проводке силовой кабель от распредщита к термостату подводят в гофрированной трубе, при закрытом монтаже укладывают в штробу.

Термодатчик с отходящим от него проводом убирают в отрезок гофротрубы. Датчик укладывают между витками кабеля, проводник в гофре подсоединяют к терморегулятору.

Как сделать тёплый пол в ванной комнате, если вы остановились на пленочном варианте:

1. Пирог пола формируется, как описано выше.
2. Секции пленки расстилают параллельно друг другу в соответствии со схемой.
3. Подключают тоже параллельно.
4. Стяжку сверху можно не класть. В отсутствие стяжки поверх пленки стелют дополнительный слой гидроизоляции.
5. Положить лист фанеры.
6. Уложить керамогранитную или керамическую плитку на клей (технология укладки электрического теплого пола под плитку).

Может лучше электрический теплый пол в ванной?

Преимущества теплых полов с водяным теплоносителем перед электрическими или инфракрасными полами очевидны:

• Нет необходимости прокладывать дорогостоящие электрические кабели, цена труб, применяемой арматуры  и оборудования гораздо ниже чем, цена материалов для электрических полов;
• Затраты понесённые для закупки материалов быстро окупаются на экономии электроэнергии;
• Более равномерный прогрев пола и помещения, позволяющий создать комфортную для ноги человека температуру;
• Электропожаробезопасность. (отсутствие возгорания, вследствие перегрева и удара электрическим током);
• Возможность устанавливать под большими и тяжёлыми предметами или мебелью.

При всех своих преимуществах водяной тёплый пол в ванной и не только требует хорошей подготовки строительной поверхности. Это нужно для того, чтобы получился идеальный пол с подогревом. Необходимо его монтировать на поверхность с неровностями с разницей по высоте не более 30 мм.

Виды теплых полов

Установка стиральной машинки над унитазом! Экономим пространство!

Водяной теплый пол

Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.

Плюсы:

1. Экологичность;
2. Низкая стоимость при эксплуатации;
3. Надёжность и долговечность;
4. Водная система безопасна для здоровья человека;

Нужна ли гидроизоляция в ванной комнате? – Расскажем почему >>

1. Сложность монтажа;
2. Дороговизна при установке в доме;
3. Монтаж требует специальных навыков.

Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.

Инфракрасный теплый пол

Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.

Как сделать ревизионный люк под плитку. Пошаговое руководство с фото и видео

1. Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
2. Быстро нагревается.
3. Потребляет малое количество электроэнергии.

Строим душевую кабинку своими руками из кирпича и плитки >>

1. Не доказана полная безвредность длительного инфракрасного излучения;
2. Подходит в основном только для ламината и линолеума.

Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.

Электрический (кабельный) теплый пол

Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.

Преимущества:

1. Простой монтаж который можно выполнить самостоятельно.
2. Недорогая система при приобретении.
3. Быстрый нагрев.
4. Универсальность. Можно использовать как в квартирах, так и в частных домах.

Недостатки:

При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.

Особенности обогрева ванной

Если рассматривать кабельные полы, они характеризуются следующим:

• укладкой теплоизолирующего материала;
• устройством стяжки толщиной 3-5 см;
• укладкой кабеля.

В результате уровень пола несколько повышается. Данный метод является трудоемким, поскольку подразумевает выполнение обширного спектра работ, включающих расчет шага кабеля, создание стяжки, его укладку вручную.

Особенностями, которыми характеризуется система обогрева, устроенная при помощи матов, являются:

• отсутствие необходимости в теплоизоляции и стяжке;
• не поднимают пол;
• простота монтажа готовых секций;
• отсутствие необходимости самостоятельно крепить кабель;
• возможность использования подогрева через короткий период времени.

Советы эксперта

Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.

Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.

1 Нужен ли теплый пол в ванной комнате

Как правило, при установке теплых полов в жилом помещении многие не решаются делать это в ванной комнате по ряду причин. Некоторые считают, что в этом помещении жильцы находятся меньше всего времени, поэтому такое вложение не является благоразумным. Но по факту, учитывая эксплуатационные особенности ванной комнаты, теплый пол больше всего нужен именно в этом помещении.

Так как в ванной комнате всегда повышена влажность, теплые полы помогут изменить ситуацию и существенно сократить количество влаги, что не только благоприятно скажется на микроклимате в квартире, но еще и даст массу других преимуществ. Но это далеко не единственная причина, почему теплый пол так нужен в ванной комнате. Есть, как минимум, 7 аргументов в пользу установки теплого пола.

1. Теплый пол делает ванную комнату безопаснее, особенно для детей и людей преклонного возраста. Так как влага с плитки будет быстро испаряться, риск поскользнутся, упасть и получить травму, будет сведен к минимуму.
2. Теплый пол – отличная профилактика аллергических реакций, ведь он быстро высушивает влагу и препятствует появлению плесени и размножению опасных болезнетворных бактерий, лишая их благоприятной среды.
3. Теплый пол в разы комфортнее и приятнее. Становится после горячей ванной или бодрящего душа гораздо приятнее на подогретую поверхность.
4. Теплый пол будет поддерживать всегда оптимальный уровень влажности в помещении, за счет чего отделка прослужит в разы дольше.
5. В домах, где в ванной комнате установлен теплый пол не будет необходимости постоянно бороться с сыростью и другими негативными последствиями этого явления.
6. За счет пола с подогревом в ванной будет в разы теплее, чем если использовать настенный полотенцесушитель или обогреватель. Теплый воздух поднимается вверх и распределяется равномерно.
7. Теплый пол – экономичное решение, которое не требует регулярного ремонта и позволяет существенно экономить в отопительный сезон.

Как можно видеть, установка теплого пола в ванной комнате несет в себе сразу множество преимуществ. И в целом это достаточно комфортно, ведь теплый пол делает использовании ванной комнаты еще более приятным, подчеркивает атмосферу уюта.

Стяжка для водяного ТП в ванной

Водяной теплый пол в ванной греет помещение за счет стяжки, которая аккумулирует тепло и равномерно распределяет его. После того как вы утеплили пол, положили гидроизоляцию, армировочную сетку, выполнили разводку труб и надежно закрепили их, можно заливать стяжку. Для этого используется песчано-цементная смесь.

Нужно учитывать, что в процессе эксплуатации бетонная стяжка будет увеличиваться и уменьшаться в объеме, поэтому нужно оставить ей пространство для теплового расширения. С этой целью по периметру комнаты на высоту стяжки проклеивается демпферная лента. Стяжка заливается по выставленным маякам. Толщина бетона над трубой должна быть не менее 3 см, чтобы не было трещин. Чем толще стяжка, тем больше ее теплоемкость, но и греется она дольше.

Подключение водяного теплого пола к системе отопления

Теплый пол – это низкотемпературная система отопления. Вода в ней не должна быть горячее 40 градусов, чтобы температура пола была примерно 35 градусов. Водяной теплый пол в ванной обычно используется как дополнительный метод обогрева, а основное отопление в доме осуществляется посредством обычных батарей. В таком случае в системе обогрева циркулирует вода с температурой 70-80 градусов. Если такой теплоноситель пустить прямиком в ТП, то пол будет обжигать ноги и в ближайшей перспективе трубы разорвут стяжку. Поэтому температуру теплоносителя нужно снизить.

С этой целью в обвязку теплого пола включают смесительный узел. Он подмешивает в подачу воду из обратки, контролируя температуру теплоносителя на установленном пользователем уровне. Сердце смесительного узла – это термостатический клапан.

Не имеет значения, по какой схеме подключается теплый пол: через коллектор или как очередной радиатор отопления, в любом случае перед контуром устанавливается смесительный узел. Датчик термостатического клапана ставится на трубе подачи. Регулировка температуры осуществляется вручную. Чтобы автоматизировать процесс и привязать работу ТП к погодным условиям, нужно делать лучевую разводку через коллектор.

В этом случае смесительный узел устанавливается перед гребенкой. На подающем коллекторе ставятся расходомеры, а на обратке сервоприводы. От сервоприводов тянутся провода к термодатчикам в каждой комнате. Вы можете выставить нужную температуру, которая будет поддерживаться независимо от погоды. Когда воздух прогреется в достаточной степени, датчики передают команду на сервоприводы и те перекрывают циркуляцию. Но учтите, отопление теплым полом очень инертное, поэтому могут быть перепады температуры. Лучше сразу правильно рассчитать мощность теплого пола, чтобы он работал постоянно.

Требования к подключению теплых полов в ванной

Водяное отопление устанавливают с учетом допустимой нагрузки на межэтажное перекрытие. При необходимости обращаются в архитектурную мастерскую для подготовки качественного проекта. Реконструкцию объекта недвижимости надо согласовать в порядке, установленном действующим законодательством.

В ванной нужно исключить повреждение изоляции.

При выборе электрической системы руководствуются нормами ПУЭ и тематических ГОСТов.

Правила монтажа нагревательного кабеля:

• запрещена установка в ванной комнате распределительных и регулировочных устройств: розеток, УЗО, термостатов и др.;
• слоем изоляции минимизируют теплопотери по направлению вниз;
• опорное основание очищают и выравнивают, чтобы исключить повреждение защитной оболочки;
• рабочие линии размещают без пересечения и соприкосновения;
• подключают контур заземления;
• нельзя укорачивать (удлинять) резистивный кабель;
• сопротивление изоляции должно соответствовать нормативу с допустимым отклонением +10 и -5% (значение параметра проверяют при напряжении 500-1000 V);
• сеть питания подсоединяют через устройство защитного отключения с дифференциальным током до 10мА;
• в схему обязательно добавляют терморегулятор.

Если работы выполняются при низкой температуре, оболочка становится жесткой. Чтобы исключить повреждение изоляции, кабель разматывают до укладки и подают напряжение для небольшого нагрева.

Какой теплый пол выбрать для ванной комнаты

На сегодняшний день на рынке представлены 2 основных типа теплых полов – электрические и водяные. Для того чтобы правильно выбрать какой именно нужен теплый пол в ванной комнате, необходимо проанализировать особенности отопления квартиры или дома, сопоставить общую площадь ванной комнаты и правильно просчитать необходимую энергоэффективность системы. Например, если необходимо обустройство теплого пола в ванной частного дома с автономной системой отопления, то лучше выбрать вариант водяного теплого пола и произвести его монтаж под плитку. В этом случае нужно произвести лишь врезку в магистральный контур системы отопления и качественно обустроить систему трубопровода. Сделать подобную систему своими руками возможно из материалов и комплектующих, которые реализуются в любом строительном магазине.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Электрический теплый пол в ванной комнате лучше обустраивать в квартирах многоэтажных домов. Это обусловлено, прежде всего, ограниченными возможностями при заливке пола. К тому же подключение водяного теплого пола к центральному отоплению требует получения разрешения. Электрические модели более просты в монтаже, их также можно уложить своими руками, кроме этого, регулировка их работы более точная и корректная. Такие системы допускают монтаж непосредственно под плитку или покрытие из натурального камня. Однако, следует помнить, что не рекомендуется обустраивать теплый пол в душе или в других помещениях, где присутствует непосредственный контакт воды с поверхностью пола в независимости от того, какого качества гидроизоляция или ее устройство. Рационально обустроить такой теплый пол в туалете с независимым управлением от системы в ванной комнате.

В отношении эффективности обоих типов нужно отметить тот факт, что выбор должен основываться на индивидуальных особенностях конкретного помещения.

Вам может быть интересно: Какой должна быть температура теплого пола?

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

• плоскогубцами;
• строительным уровнем;
• рулеткой;
• гаечными и разводными ключами;
• отвёрткой;
• зубилом;
• ножницами для резки металлопластиковых труб;
• специальным сварочным аппаратом;
• перфоратором;
• шуруповертом;
• такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Алгоритм действий

Для правильного монтажа системы надо изучить типовые рабочие операции. Инструкции с пояснениями помогут установить отопительную систему без привлечения профильных специалистов.

Монтаж терморегулятора

Регулятор закрепляют на стене в удобном для пользователей месте. Электропитание и температурный датчик подключают по схеме из инструкции производителя, сняв лицевую панель.

Укладка греющих элементов

Кабель укладывают по схеме с выполнением ограничений по допустимому радиусу изгиба. Монтаж водяной системы упрощает применение специализированных плит утепления с выступами на верхней поверхности. Полимерные трубы устанавливают на металлических фигурных пластинах, которые отражают тепло в сторону комнаты и защищают нагревательные элементы от механических повреждений.

Установка термодатчика

Температурный датчик размещают между соседними нагревательными элементами. Фиксируют скотчем. Соединительный провод защищают пластиковой гофрой.

Тестирование

Проверить герметичность водяного контура можно с помощью воздушного компрессора (автомобильного насоса). Устанавливают давление 4,5±0,5 бар. Перекрывают вентили. Оставляют на сутки. При падении давления места выхода воздуха можно найти с применением мыльного раствора.

В электрической схеме измеряют сопротивление (R) нагревательных элементов и напряжение (U) на клеммах. Вычисляют силу тока (I=U/R) и мощность (P=I*U). Сравнивают полученное значение с данными из технического паспорта.

Заливка стяжки и укладка финишного покрытия

Применяют полусухую и мокрую технологии укладки стяжки. В ванной комнате создают слой толщиной 5±2 см над трубами. Под нагревательными элементами устанавливают армирующую сетку. Заливку строительной смеси выполняют при плюсовой температуре. Финишное покрытие монтируют после высыхания стяжки.
