Изучение технологии по устройству кровли из мягкой черепицы

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досок Источник krysha-expert.ru

И два важных момента:

• между укладываемыми плитами или листами оставляют зазор – 1 см;
• укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Гидроизоляция и пароизоляция

Если угол ската кровли меньше 18 градусов, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы, области вокруг труб.

Если угол ската больше 18 градусов, то гидроизоляция прокладывается по всей площади кровли.

Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.

Так как мягкая черепица укладывается преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.

Самым качественным из влагостойких материалов является гидроизоляционная мембрана. Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.

1. Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой. На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
2. Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку. Нахлест между двумя листами материала не должен быть больше 12 см
3. Листы скрепляются друг с другом с помощью клейкой ленты.
4. Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм. Такие провисания будут улучшать возможности вентиляции кровли.

Пароизоляция тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома, а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.

ОБРАТИТЕ ВНИМАНИЕ!

При выборе пароизоляционного материала следует обращать особое внимание на его прочность, так как при эксплуатации крыши он будет подвергаться давлению утеплителя. Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий

Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.

гидроизоляция пирога крыши под мягкую кровлю

Пленка крепится к стропилам на оцинкованные гвозди или на скобы

Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции

Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.

Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.

Скатная кровля с «холодным» чердаком

Пирог такой кровли очень прост:

• это сама мягкая черепица и подкладочный ковер;
• листы ОСП (OSB) или фанера, служащие сплошным основанием;
• обрешетка, которая должна распределять нагрузку от самой кровли, вес снега и нагрузку от ветра;
• и собственно, несущая конструкция крыши – стропила.

В первую очередь монтируются стропила. Размеры стропил и их количество определяют расчетом. Обрешетку выполняют из бруса 50×50 мм или доски толщиной 30 мм. Расстояние между досками делают от 30 до 50 см. Чем больше угол наклона крыши, тем реже можно ставить обрешетку. Поверх обрешетки, монтируют листы влагостойких ОСП или фанеры. Листы необходимо крепить с зазором 3–4 мм. Это так называемый деформационный шов. Когда повышается влажность воздуха, наши листы будут немного увеличиваться в размере, попросту «набухать». Если не будет такого зазора, листы начнут упираться друг в друга и выгибаться, или могут разрушиться на краях. И в том, и в другом случае наша конструкция потеряет прочность. Листы фанеры или ОСП создают сплошное покрытие. Теперь укладывается подкладочный ковер. Это рулонный материал, стеклоткань, пропитанная специальным битумным составом. Укладывается она либо в местах наиболее вероятных протечек – ендовы, карнизы, примыкания, края, либо по всей площади крыши. Как и все кровельные материалы, укладку подкладочного ковра лучше производить снизу вверх – начинаем снизу крыши, следующий ряд ложится поверх первого с нахлестом 10–15 см, и так до конька. Задача этого слоя пирога обеспечить дополнительную защиту крыши от протекания, и улучшить механические и влагозащитные свойства мягкой черепицы. Приклеенные к сплошному рулону, отдельные элементы черепицы образуют сплошное, надежное покрытие для крыши. И последний слой — мягкая черепица. Также укладывается снизу вверх. Первый, нижний слой делают из обрезанных элементов. Элементы черепицы прибивают специальными гвоздями или саморезами. Обычно производитель рекомендует комплект для монтажа, куда должны входить и крепежные элементы. В процессе устройства этого слоя нужно следить за несколькими вещами. Первое – аккуратность, ровность укладки. От этого зависит и эстетичный вид крыши, и надежность в плане герметичности. Второе – соблюдать технологию – укладка должна производиться при температурах не менее +5ºС, в сухую погоду

Особое внимание следует обращать на места примыкания к трубам, парапетам и подобным элементам крыши – это самые частые виновники различных протечек. Следите за прочностью конструкции крыши (стропильная система и обрешетка), ведь ей придется не только нести на себе вес кровли, но еще и нагрузку от снега и ветра

Непрочная конструкция крыши может расшататься в процессе эксплуатации. Небольшие ослабления в местах крепления обрешетки или листов ОСП, могут привести к появлению подвижек между элементами пирога. А это, в свою очередь, приведет к нарушению герметичности мягкой кровли, особенно в зимний период, когда эти материалы становятся более хрупкими из-за мороза. В некоторых случаях конструкцию с холодным чердаком дополняют гидроизоляционной пленкой. Это возможно перестраховка, но если вы хотите обеспечить себе двойную гарантию от протечки, то такой вариант может быть вполне оправдан. Тогда пирог будет выглядеть немного сложнее. Придется дополнить его так называемой контробрешеткой. Это рейка, укладываемая вдоль стропил, по верхней грани стропильной ноги. Она одновременно фиксирует гидробарьер и создает зазор между пленкой и основной обрешеткой. Этот зазор необходим для вентиляции подкровельного пространства.

1. Мягкая черепица.
2. Подкладочный ковер.
3. ОСП или фанера.
4. Основная обрешетка.
5. Гидроизоляционная пленка (гидробарьер).
6. Контробрешетка.
7. Стропила.

Ключевые критерии качества при выборе гибкой черепицы

Сводятся к следующему перечню:

Проверка на гибкость. Нужно попробовать согнуть элемент. Качественный гонт без проблем вернется в исходное положение, без потерь для внешнего вида.
Отсутствие ярко выраженного запаха. Если же он присутствует, то это говорит о низком качестве сырья

Материал быстро потеряет необходимую эластичность.
Внешнее покрытие из каменной крошки должно быть нанесено равномерно и не осыпаться.
Минимальная толщина гонта в один слой – 4 мм
Изделия с меньшим показателем брать не стоит.
Если у черепицы самоклеющаяся поверхность, важно обращать внимание на дату производства. Если прошло больше, чем полгода, придется клеить элементы со строительным феном
Такая черепица считается старой.

Чтобы кровля получилась качественной и долговечной, важно ответственно подойти к подготовке основания, обеспечить герметичность покрытия и не экономить на крепежных элементах

Укладка гибкой черепицы

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Рекомендуемая инструкция по монтажу гибкой черепицы:

1. Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:

— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.

При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров

Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги

Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.

Монтаж гибкой черепицы, детально на видео:

Последовательность выполнения работ — схема укладки

Определенный порядок монтажных работ способствует созданию надежной кровли из гибкой черепицы, поэтому рекомендуется придерживаться следующей схемы укладки мягкой черепицы:

После установки стропильного каркаса на его внутренней стороне укладывают пароизоляционный материал. Это помогает защитить конструкцию от поднимающихся вверх паров. При монтаже пароизоляции нельзя допускать образование зазоров и провисаний, места стыков полос необходимо проклеить двухсторонним скотчем. Фиксацию пароблокирующего слоя можно проводить специальными планками, которые в дальнейшем могут использоваться для крепления внутренней обшивки мансардного этажа. Далее между наслонными стропилинами фиксируют контробрешетку, который будут поддерживать теплоизоляционный материал. После их установки переходят к укладке утеплителя, в качестве которого чаще всего используется минеральная вата. Теплоизоляция монтируется в два слоя, при этом второй слой должен обязательно перекрывать швы первого ряда. Это же правило соблюдается при утеплении с большим количеством слоев. Поверх утеплителя выполняют укладку ветрозащитной пленки или специальной мембраны, которая имеет свойство пропускать воздух, но при этом препятствует проникновению влаги к нижним слоям конструкции. Монтаж гибкой черепицы предполагает использование сплошной обрешетки из достаточно легких материалов, таких как влагостойкая фанера или ориентировано-стружечная плита. Монтаж элементов в этом случае требует обязательного наличия зазоров между плитами до 5 мм. Это не допустит деформации элементов обрешетки при повышении уровня влажности. Монтажные работы рекомендуется выполнять только  сухую погоду при температуре не ниже + 5 градусов. Перед непосредственной укладкой кровельного покрытия на обрешетке закрепляют специальную подкладку. При этом в первую очередь застилают нижнюю часть крыши, а затем поднимаются вверх. Полотна укладывают внахлест, промазывая стыки битумной мастикой. Далее монтируют карнизные и торцевые планки, а после этого начинают монтаж гибкой черепицы. Монтажные работы по укладке элементов мягкой кровли могут выполняться разными способами, это зависит от формы используемых плиток. Для каждого вида производителем составляется подробная инструкция, которая вкладывается в упаковку. Монтаж плиток выполняется в строгом соответствии с инструкцией. Чтобы создать цветовой баланс на крыше из гибкой черепицы, необходимо перемешать плитки из всех приобретенных коробок. Укладка первого ряда должна выполняться поверх карнизной планки, поэтому следует использовать специальную коньково-карнизную черепицу или отрезать фигурную часть нескольких планок. Монтаж следует начинать в центре ската. Укладка второго ряда также начинается в центре, но по отношению к предыдущим элементам должно быть смещение на пол-лепестка в какую-либо сторону

Выполняя фиксацию, важно чтобы нижний край укладываемого ряда и вырез предыдущих плиток совпадали. Для крепления элементов мягкой кровли используются специальные кровельные гвозди с большими круглыми шляпками

Особенно внимательно следует выполнять монтаж плиток в местах примыкания к трубе, вентиляционному выходу, коньку и мансардным окнам. Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек. В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды. Приобретая кровельный материал, следует подумать о небольшом запасе

Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек. В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды. Приобретая кровельный материал, следует подумать о небольшом запасе. Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

Технология монтажа инверсионной плоской крыши

Инверсионный вид кровли является более надежным и долговечным, чем традиционная крыша, он не дает протечек несколько десятилетий.

При сооружении такого вида конструкции порядок расположения слоев изменяется, благодаря чему повышается качество кровли. В отличие от первого способа, такое сооружение может быть эксплуатируемым.

• Для минимальных нагрузок используют пороизоляционный, теплоизоляционный, и гидроизоляционный материалы. В качестве заключительного покрытия применяют материалы рулонного вида.
• Для средних нагрузок необходимо применять более прочную и плотную теплоизоляцию. В качестве заключительного покрытия используют тротуарную плитку или другие виды похожего материала.
• Для значительных нагрузок, между основными слоями изоляции, устанавливают укрепленный материал. А в качестве заключительного покрытия используют армированную железобетонную плиту.

Монтаж инверсионной плоской кровли выполняется в следующей последовательности:

1. Вначале подготавливают основание, укладывают железобетонную плиту, затем покрывают её грунтовочным составом для того, чтобы наплавляемая гидроизоляция хорошо прикрепилась.
2. Укладка гидроизоляционного материала несколько отличается от традиционного метода. Вначале укладывают водонепроницаемый материал, это может быть ПВХ или рулоны, в состав которых входит битум.
3. После чего приступают к укладке утеплительного материала.
4. Затем расстилают геотекстиль, который должен располагаться между изоляционными материалами внутреннего состава, и заключительным покрытием.
5. В конце укладывают заключительное покрытие, для крыш с минимальной нагрузкой применяют материалы рулонного вида или щебенку, которую наносят на всю поверхность. Для кровли со средней нагрузкой, можно выполнить укладку тротуарной плитки или применить другие прочные материалы. Для значительных нагрузок, используют железобетонную плиту монолитного вида.

Устройство коньковых аэраторов на мягкой кровле

Вентилируемый конек – наиболее эффективный способ отвода влажного воздуха из подкровельной конструкции. Коньковые аэраторы Döcke PIE универсальны. Они не требуют подрезки при монтаже на кровлю с углом наклона до 50°. При большем угле аэратор подрезается изнутри.

Для правильной эксплуатации важно, чтобы скаты кровли были до конца покрыты гибкой черепицей, т.к. через боковые вентиляционные решетки существует вероятность незначительного намокания поверхности ската.
Устанавливаются по всей длине конька.
К поверхности крыши коньковые воздуховоды крепятся саморезами длиной не менее 5 см.
Между собой аэраторы стыкуются посредством торцевых защелок.

Принцип устройства вентиляции

Битумное покрытие характеризуется прекрасными водоотталкивающими свойствами, но при этом совсем не пропускают воздух. Это значит, что насыщенная парами воздушная масса не будет выходить из подкровельного пространства и образованный из-за разницы температур конденсат начнет оседать на стропильной системе крыши. Влага приведет к снижению несущей способности деревянной конструкции из-за поражения грибком.

Чтобы утепленная кровля прослужила как можно дольше, важно обустроить систему вентиляции, обязательными элементами которой являются:

• Приток воздуха. Обустраивается в зоне карнизного свеса.
• Система каналов, образованных обрешеткой и контробрешеткой. Они обеспечивают циркуляцию воздуха внутри плоскости скатов и его доставку в подкровельное пространство из зоны карнизных свесов;
• Аэраторы, обустроенные на коньке или в верхней части скатов.

Возможность установки коньковых аэраторов следует предусмотреть еще на этапе обустройства сплошного настила. Для этого противоположные скаты крыши в районе конькового узла не стыкуются вплотную. Между ними нужно оставить свободное расстояние в 5 см, т.е. по 2,5 см с каждой стороны. Если этого не сделать, то нужное отверстие придется выпиливать.

Устройство подкладочного слоя

Укладка подкладочного ковра

При уклоне крыши от 12 до 18 градусов рулонный изоляционный материал расстилают по всей кровле. Начинают работу снизу, от карниза, укладывая полотна параллельно нему. Стыки подкладочного слоя выполняются внахлест, через каждые 20 см прибиваются гвоздями. Все швы герметизируют клеем. Если угол наклона достаточно велик, то изолируются отдельные участки: мансардные окна, коньки, ендова, карнизы и торцы. На ендовах подкладочный материал стелется с двух сторон, его ширина не менее 50 см. На карнизном свесе величина подкладочного материала равняется 60 см.

Устройство конька мягкой кровли и ребер скатов

• Укладка коньковой черепицы на хребты скатов начинается всегда снизу вверх.
• Чтобы определить, от какого края конька начинать укладку, следует узнать, какое направление ветра в вашем регионе является преобладающим, и производить монтаж, двигаясь ему навстречу.
• Если конструкция кровли предусматривает наличие вентилируемого конька, то сегменты битумной черепицы крепятся поверх аэратора.

Правила монтажа коньковой черепицы мягкой кровли:

• Коньково-черепичный гонт делится на 3 равных квадратных сегмента по перфорированным линиям перегиба.
• Каждый квадрат укладывается на конек так, чтобы свесы с каждой стороны ската были одинаковыми. Для лучшего сгибания каждый фрагмент посередине слегка прогревается строительным феном.
• Стелется внахлест на 50% площади сегмента.
• В качестве дополнительной фиксации используются кровельные гвозди, набиваемые попарно с каждой стороны по центральной клеевой полоске.
• Последний в ряду черепичный гонт фиксируется только посредством собственной клеевой основы и битумной мастики.

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить

Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2. Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Особенности монтажа кровли из мягкой черепицы

Достоинства кровли из битумной черепицы проявятся только в том случае, если при её возведении будет тщательно выдержана технология. Во-первых, необходимо строго соблюдать требование относительно угла уклона ската в 12 градусов, иначе не удастся обеспечить требуемый уровень гидроизоляции. Во-вторых, монтажные работы должны вестись при температуре окружающего воздуха не менее 5°. При более низких температурных показателях свойства клеящего свойства снижаются, а сам материал становится жёстким. В таких условиях качественно провести монтаж не удастся.

При укладке мягкой кровли следует придерживаться технологии и следовать указаниям производителя гибкого покрытия

Мягкая кровля укладывается на из OSB-плит или влагостойкой фанеры толщиной не менее 12 мм. А также в качестве основания может использоваться дощатый настил из сухого пиломатериала толщиной от 25 мм и более. Толщина обрешётки из OSB или фанеры зависит от шага стропил и рассчитывается в соответствии с приведённой ниже таблицей.

Таблица: зависимость толщины обрешётки от расстояния между стропилами

Материал обрешётки	Расстояние между стропилами, см
60	75	90	120	150
Толщина обрешётки, мм
Фанера, плита OSB	12	15	18	22	28
Доска	20	22	25	30	40

Поверх обрешётки настилается подкладочный ковёр. Края отдельных полос укладываются с перехлёстом до 15 см и проклеиваются специальной битум — полимерной мастикой. На поверхности скатов подкладка дополнительно крепится при помощи гвоздей, которые забивают с шагом 25 см.

После монтажа подкладочного слоя приступают к креплению карнизных и торцевых планок. Их устанавливают по краю кровли так, чтобы каждый последующий элемент заходил на предыдущий с нахлёстом от 5 см и более. Крепление выполняется гвоздями, которые для обеспечения надёжной фиксации располагают в шахматном порядке с шагом 10 см. Если на крыше есть разжелобки (внутренние углы на стыке двух скатов), то их дополнительно защищают при помощи ендового ковра. Края проклеивают мастикой и закрепляют кровельными гвоздями.

Крепление карнизных и фронтонных планок должно выполняться с необходимым нахлёстом от 5 см и более

Финишное покрытие начинают с ряда карнизной черепицы, которая не имеет вырезов. После этого укладывают черепичные полосы, которые крепят гвоздями. Расстояние между крепежом регламентируется производителем в зависимости от угла наклона кровли. Каждый последующий лист мягкой кровли ориентируют так, чтобы черепичная плитка верхнего листа частично закрывала вырез между двумя плитками нижнего ряда.

Технология и схема укладки битумной черепицы в обязательном порядке предоставляется производителем покрытия, что упрощает работу исполнителя

Для оформления конька используют листы карнизной черепицы. Для этого её разделяют на части в выделенных производителем местах (чаще всего в этих целях используется мелкая перфорация). Полученные листы черепицы перегибают через конёк и крепят гвоздевым боем по внешнему краю. При этом край каждого последующего листа должен перекрывать точки крепления предыдущей плитки.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

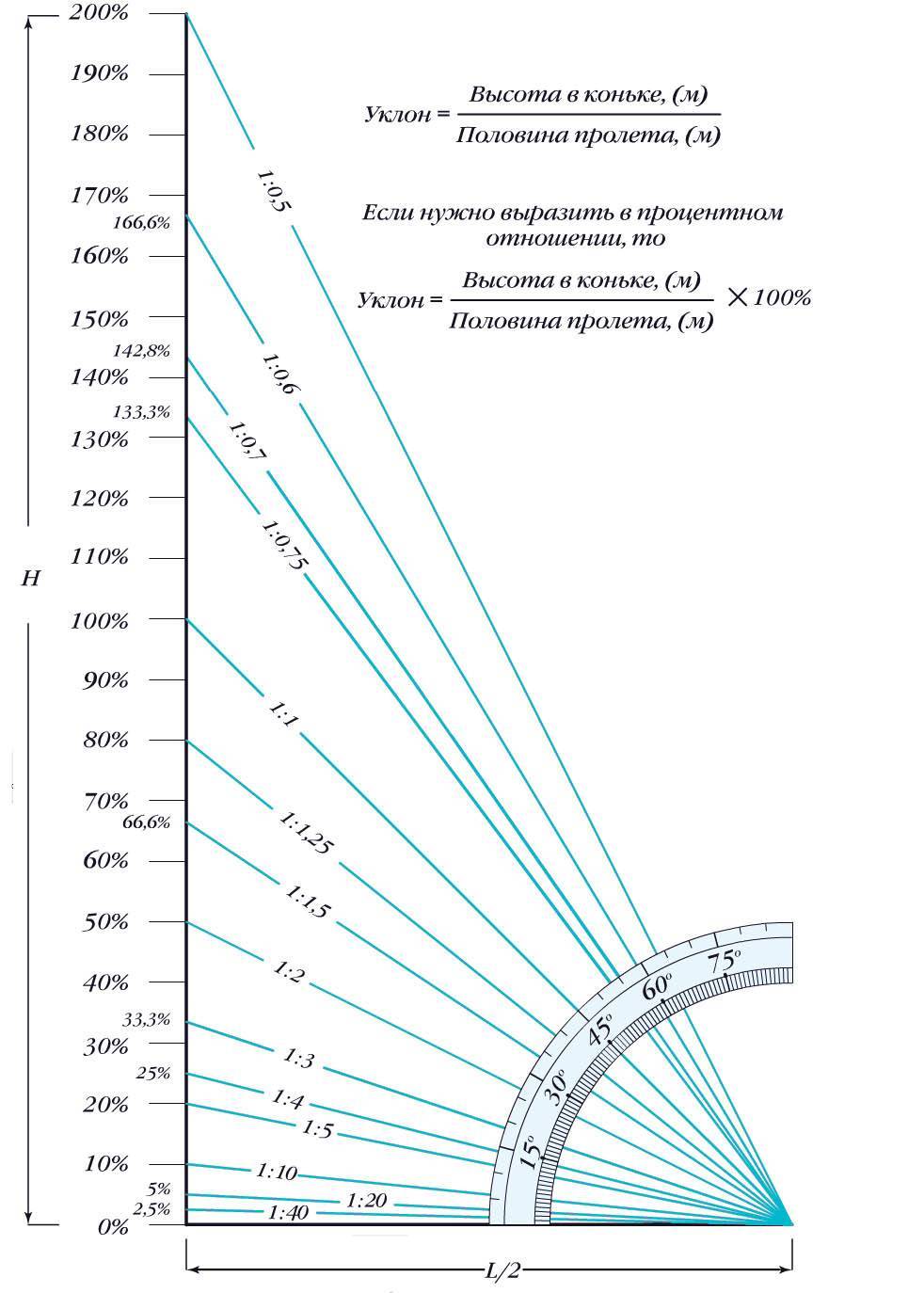

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%

Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5. 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Особенности

Согласно погодному критерию, порядок покрытия крыши может проводиться:

1. В дождливую погоду, тогда работы начинаются после обеспечения гидроизоляции. Затем приступают к строительству контрольной обрешетки, покрытию фанеры, подкладочного материала и гибкой черепицы.
2. В сухую погоду начинают с обеспечения пароизоляции. После формируют обрешетку, укладывают шумоизолирующие материалы и покрывают верхней обшивкой. Установка утеплителя гидроизоляции и контрольной обрешетки завершает устройство крыши под мягкую кровлю.
3. В холодную погоду процесс проводится аналогично с предыдущими этапами работы: устанавливается фанера и подкладочный ковер под мягкую черепицу.

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.
