Технология внесения топпингов для промышленных полов «мокрый по мокрому»
Достигаемая в результате прочность материала пола на разрыв – свыше 2 мПа
В ряде случаев использование типичной технологии dry-to-wet (сухой по мокрому) становится невозможным. Согласно СНиПу толщина бетонной плиты, для реализации подобных задач, должна составлять не менее 100 мм. В противном случае влаги, необходимой для вступления в реакцию с топпингом, будет недостаточно.
Тут целесообразно привлечь другую технологию внесения топпинга «мокрый по мокрому», — так можно избежать проблему нехватки воды в бетоне при меньшей толщине плиты. Толщина упрочненного слоя будет составлять 6-10 мм. Прочность пола – не менее М650. .
Устройство промышленного пола по данной технологии рекомендовано в холодильниках, морозильных камерах и в прочих местах с отрицательной температурой.
Краткая технология wet-to-wet:
- упрочнитель затворяют водой и выкладывают на свежий бетон;
- материал разравнивают правилом;
- проводят обработку пола дисково-лопастной затирочной машиной;
- толщина слоя может быть увеличена в 5-7 раз по сравнению с традиционным внесением сухих топпингов.
Известна технология внесения топпинга мокрый по сухому – wet-to-dry. В данном случае она реализуется за счет водной смеси упрочнителя. Материал укладывают на сухую стяжку и обрабатывают затирочными машинами. Этот вариант может использоваться для работы по старым основаниям. Обе технологии WTD и WTW работают на многократное увеличение высоты упрочняющего слоя.
Принято выделять объемный топпинг. Такой вариант предполагает упрочнение основания по массе, то есть на всю толщину. В состав вводится модификатор. Марка бетона по технологии объемного топпинга – не ниже М350. В результате образуется однородное покрытие с идентичными физико-химическими свойствами по всей толщине.
Силеры для промышленных топпинговых полов
На упрочненном бетоне достаточно использовать однокомпонентный готовый к нанесению состав. Материал наносится поверх свежеуложенного топпинга велюровым валиком. Достаточно реализовать один слой. Это еще больше снизит запыленность и гигроскопичность основания, придаст покрытию блестящий вид.
В работу берут пропитки на основе водорастворимых неорганических соединений. Они способны вступать в реакцию с карбонатом кальция и известью в порах бетона, формируя особо прочные соединения. Составы данного типа заполняют поры и микрокапилляры, работая на наращивание плотности, износостойкость, снижение пылеотделения. Жидкие пропитки проникают на глубину 3-5 см, упрочняя и нижележащие слои.
Что такое топпинг, его основные виды
Пример укладки кварцевого топпинга
Начнем с простого: что такое технология покрытия бетонного пола топпингом? Топпинг это специальная смесь, которая добавляется в верхний слой при укладке пола. Ее применение позволяет повысить такие свойства будущего пола, как износостойкость, жесткость, кроме этого поверхность пола становиться менее подвержена различным механическим повреждениям и способна выдерживать большие весовые нагрузки.
Состав топпингов разный и зависит от нагрузок, которые будет испытывать пол во время эксплуатации. Однако всегда основным элементов в них будет цемент, среди дополнительных наполнителей применяют кварц, корунд или метал. Первый наиболее часто используется в помещениях, где предвидится небольшая нагрузка на пол, второй лучше применять, если в здании будет осуществляться постоянное движение транспорта и нагрузка на поверхность будет значительной, ну а метал, используется в промышленных зданиях, где всегда большая нагрузка на пол, а также потоки людей и разно-габаритного транспорта значительные.
Пройдемся по основных наполнителях более подробно:
- кварц – это самый распространенный топпинг. Этому, во-первых, способствует его цена, а во-вторых, он хорошо показывает себя в простых подсобных помещениях или гаражах, где не предвидеться больших нагрузок. В его составе содержится чистый кварцевый песок, которому могут придать любой оттенок. Использование кварца позволяет сделать поверхность прочнее в полтора раза;
- корунд – это минерал, который состоит из оксида алюминия. Благодаря этому топпинг с ним владеет такими свойствами, как высокая прочность, не подверженность абразивному стиранию. Пол, где верхний слой обработан корундовым топпингом, стает упрочненным как минимум в два раза;
- топпинг, благодаря которому полы становятся упрочненными в несколько раз с металлической стружкой. Он не используется в бытовом хозяйстве, его сфера применения – промышленное строительство — цеха заводов или фабрик, где будет устанавливаться массивное тяжелое оборудование, сновать туда-сюда специальные технические машины весом в несколько тонн.
Дозатор для нанесения топпинга на поверхность пола
Кроме этого все топпинги разделяют на:
- жидкие;
- сухие.
Первый содержит неорганические соединения, которые растворяются в воде. При его применении материалы, из которых он состоит, проникают в поры бетона приблизительно на 0,5 см., где вступают, в реакцию с карбонатом кальция создают нерастворимые соединения.
Применяя жидкие уплотнители мастера, повышают износостойкость напольной поверхности, увеличиваются нагрузки, которые она сможет выдерживать. Однако не рекомендуется его использовать в зданиях, где предвидятся значительные нагрузки или будут применяться агрессивные химические вещества.
Сухой топпинг в своей основе содержит – портландцемент. Поверхность, обработанная этим веществом, повышает свою прочность и способна выдерживать нагрузку более 70 МПа.
Технология нанесения топпинга на бетонный пол
Жидкий топпинг наносят на готовый пол, поэтому основание сначала очищают и ремонтируют при необходимости. Далее основание обрабатывают упрочнителем. Это можно сделать путем заливки, напыления либо нанесения раствора валиком. Главное – распределить состав равномерно. Требования по технологии здесь такие:
- исключение очагов открытого огня, так как силер легко воспламеняется;
- использование средств индивидуальной защиты для глаз, органов дыхания и рук;
- температурные условия – от +5 до + 35 градусов по Цельсию;
- участки с высоким водопоглощением обрабатываются повторно;
- через час после нанесения поверхность увлажняют для улучшения проникающей способности;
- после полимеризации излишки смываются чистой водой;
- хождение возможно через сутки, эксплуатация спустя неделю.
В случае с сухим топпингом процесс включает заливку стяжки, упрочнение верхнего слоя и шлифовку до полного затвердевания цементного раствора. Уплотнитель применяют на третьем этапе через 3-5 часов после формирования композитного покрытия. Поэтапное руководство к действию такое:
- втирают ⅔ части от расчетного количества топпинга;
- повторяют процедуру с остатком материала;
- закрепляют покрытие специальным праймером, который препятствует водоотдаче.
Виды асфальтобетонных смесей и их описание
Пластифицирующие добавки для бетона и их виды
Технология железнения бетонных поверхностей
Технология инъектирования бетона — описание процесса
Виды сухих топпинговых полов
В зависимости от вводимых в состав наполнителей, сегодня выпускается три разновидности упрочнителя. Выбор подходящего варианта основывается на назначении отделываемого объекта.
На основе кварцевой крошки
Этот материал относится к наиболее востребованным. В его состав входят портландцемент, кварц, песок и пластификаторы. После укладки и затирания топпинга бетонное основание становится прочнее в полтора раза. Такой вид упрочнителя обычно применяют при отделке общественных помещений и складов, где полы подвергаются средним нагрузкам.
Есть упрочнители на основе кварцевой крошки
Корундовый топпинг
Введение в состав крошки корунда, обладающего высокой прочностью, помогает прочность бетона поднять в два раза (но массовая доля этого наполнителя не должна быть ниже 40%). Это позволяет использовать материал для обработки пола там, где отмечается высокая проходимость, установлено тяжелое оборудование и перемещаются не очень тяжелые транспортные средства. Например, для спортивных сооружений, общественных зданий, складов и производственных помещений такой вид упрочнителя подходит как нельзя лучше. К тому же внешне из-за матовой блестящей поверхности такой пол выглядит очень эстетично.
Крошка корунда
Металлизированный топпинг
В состав материала добавляется металлический наполнитель (стружка металла — отходы металлообрабатывающих производств), в результате чего он приобретает высокую прочность. Вибрационное воздействие, высокие нагрузки для такого топпинга не являются проблемой. Применяется нанесение этого покрытия на объектах, где движется тяжелый транспорт и установлено массивное оборудование. Но из-за наличия металлических частиц в случае воздействия влаги отмечается высокий риск коррозионных проявлений на поверхности пола. Выход — предварительная обработка стружки от коррозии.
Металлическая стружка
Сравнение свойств сухих топпингов приведено в таблице.
Таблица. Прочность топпинговых полов различных типов в зависимости от наполнителя.
| Наполнитель | Прочность пола | Прочность на сжатие, Мпа |
| Кварц | Средняя | От 30 |
| Корунд | Выше средней | От 50 |
| Металлическая стружка | Высокая | От 70 |
Цены на топпинги «Церезит»
топпинг церезит
Мнение эксперта
Афанасьев Е.В.
Главный редактор проекта pol-exp.com Инженер.
В качестве альтернативы сухим топпинговым полам можно отметить жидкие полимерные покрытия. Их достоинства (по сравнению с вышеперечисленными материалами): возможность нанесения как по свежей стяжке, так и по старому основанию, быстрая скорость затвердевания и стойкость к агрессивным средам. К тому же они — ремонтопригодны. Но стоят такие составы гораздо дороже сухого аналога.
Технологический процесс
Устройство бетонных полов с топпингом бывает различным. Оно зависит от типа покрытия. У любого способа присутствуют свои особенности. Соблюдение правил технологического процесса гарантирует создание прочного и долговечного пола.
Нанесение жидкого упрочнителя
Процесс не представляет трудностей даже для новичков в строительстве. Вначале покрытие чистят от грязи. Деформации заливают раствором для ремонта. Потом наносят упрочнитель, это производится валиком, распылителем или разлитием. В последнем случае жидкий уплотнитель требуется равномерно распределить по поверхности.
Работу надо производить при температуре +5… +35ºС. Зоны, впитывающие состав, обрабатываются повторно. Через час смесь застывает, ее увлажняют для проникновения в поры. После того как топпинг полимеризуется, нужно смыть остатки. В конце — удалить воду ветошью или сжатым воздухом.
Все работы необходимо осуществлять в индивидуальных средствах защиты. Следует надеть очки, перчатки и рабочие ботинки. Нельзя забывать, что силер легко воспламеняется.
Эксплуатация пола запрещена раньше, чем через день после заливки уплотнителя. Полноценное использование возможно через неделю.
Засыпка сухого топпинга
Технология упрочнения бетонного пола содержит несколько последовательных этапов:
- армирование, заливка состава;
- уплотнение поверхности;
- шлифовка.
Последнюю стоит делать до получения ровной поверхности. Только тогда можно наносить топпинг.
Упрочнитель наливают на свежую поверхность. Для этого применяют особую дозирующую тележку. Потом покрытие следует затереть бетоноотделочной машинкой.
Нанесение уплотнителя производят следующим образом:
- После затирки 2/3 состава распределяются по полу тележкой. Слой должен стать равномерным. Сперва обрабатывают зоны у стен и дверей.
- Затирка осуществляется на диске, тогда топпинг впитает воду из основания. Процесс длится до полной пропитки бетона “цементным молочком” для сцепления с поверхностью. Рекомендуется избегать излишнего смачивания.
- Повторно наносят упрочнитель. После затирки нужно добавить остатки топпинга, который должен пропитаться влагой.
- Вторичная затирка производится, когда бетон пропитается водой. Покрытие затирают дисками до пропитки уплотнителя “цементным молочком”.
https://youtube.com/watch?v=8qaly-hcpF8
После твердения топпинг-бетон следует затереть специальными ножами. Эти лопасти не должны уходить в бетон. Обработку нужно сделать 3 раза, с каждым разом поднимая ножи выше до получения зеркальной поверхности.
Разновидности материала
Топпинг для бетонного пола в жидком состоянии имеет неорганический состав (химикаты и полимеры). Средство (силер) проникает в поры монолита на глубину порядка 5 мм. За счет химических процессов между материалами образуются соединения, которые не растворяются в воде и становятся уплотнителями поверхности цементного композита.
Сухая смесь способна увеличить прочность бетона в среднем до 85 МПа, повысить срок эксплуатации покрытия до 15 лет (силер – до 7-10 лет). В зависимости от наполнителя составы имеют разное назначение. Объединяет материалы следующее:
- возможность хождения через 1 сутки;
- фракция твердых компонентов до 3,2 мм;
- усадка в пределах 0,09 %;
- толщина активного слоя 2-3 мм;
- время полного высыхания составляет 28 дней.
Расход на квадратный метр также примерно одинаковый:
- до 3 кг при малых проектируемых нагрузках;
- 3-5 кг – для умеренных условий;
- 5-8 – максимальное упрочнение поверхности цементного композита.
Дополнительно в смеси добавляют функциональные присадки. К ним относятся пластификаторы, гидрофобизаторы, антистатики. Также допустимо применение минеральных красителей для придания напольному покрытию декоративных свойств.
Корундовые
Смесь предназначена для упрочнения бетонной стяжки, которая по проекту будет подвергаться повышенной нагрузке. Это большая проходимость и проезд малогабаритного транспорта. Поверхность после высыхания приобретает легкий блеск.
В таблице рассмотрены базовые характеристики покрытия с применением корундового топпинга для пола.
| Плотность смеси | 1970 кг/куб.м |
| Прочность сформированного покрытия на сжатие | 85 МПа |
| Прочность обработанной поверхности на изгиб и растяжение | 7 МПа |
| Способность выдерживать ударную нагрузку | 20 кг/кв.мм |
Кварцевые
Такой наполнитель относится к группе бюджетных из-за малой стоимости и доступности сырья. Применяется бетонный топпинг с песком для устройства финишного покрытия в магазинах, складах, производственных помещениях и на автостоянках. В таблице представлены основные характеристики бетонного пола после обработки с кварцевым наполнителем.
| Плотность смеси | 1846 кг/куб.м |
| Прочность сформированного покрытия на сжатие | 80 МПа |
| Прочность обработанной поверхности на изгиб и растяжение | 7 МПа |
| Способность выдерживать ударную нагрузку | 20 кг/кв.мм |
Металлизированные
В бетонный раствор этого топпинга входит металлическая стружка. Такой состав упрочняет основание достаточно, чтобы оно выдерживало нагрузку от транспорта весом более тонны. При этом отсутствует остаточная деформация. Технические показатели поверхностного слоя монолита указаны в таблице.
| Плотность смеси | 1920 кг/куб.м |
| Прочность сформированного покрытия на сжатие | 90 МПа |
| Прочность обработанной поверхности на изгиб и растяжение | 7 МПа |
| Способность выдерживать ударную нагрузку | 20 кг/кв.мм |
Промышленные бетонные топпинговые полы технология устройства
Так как топпинг наносится при заливке бетонного пола, начнем с основ. Для проведения работ помимо стройматериалов, требуется специальное оборудование. Например, шлифовальная и затирочная (вертолет) машины, виброрейка и прочие. Когда делаешь топпинговые бетонные полы технология укладки должна строго соблюдаться. В этом случае вы получите качественное покрытие, обладающее вышеперечисленными преимуществами топпинговых полов.
Производство работ проводится в соответствии со СП 29.13330.2011 Полы. Актуализированная редакция СНиП 2.03.13-88. Упрочнять бетонный пол нужно строго следуя технологии, не упуская ни один этап.
Основные этапы проведения работ:
1. Подготовка основания
На этом этапе нивелируют перепады. Если есть трещины, их расширяют и заделывают. При помощи шлифовальной машины обрабатывают бетонное основание для получения ровной поверхности и лучшего сцепления с новым слоем. Затем очищают поверхность от мусора и пыли с использованием промышленного пылесоса. В итоге нужно получить ровное и чистое основание.
2. Разметка и опалубка
Поверхность размечают и ограждают необходимую для заливки зону опалубкой. Получается, так сказать форма для заливки. Опалубка чаще всего используется деревянная.
3. Монтаж арматуры
Армируют с помощью металлических каркасов в виде сетки. Укладку сеток производят на специальные подложки, чтоб она была немного выше бетонного основания.
4. Заливка бетонной смеси
Заливают бетон постепенно, при этом распределяют и выравнивают поверхность лопатами. Подача бетона происходит через бетононасос. При помощи виброрейки окончательно производят выравнивание и утрамбовывают бетон.
5. Затирка бетона
По правилам, когда бетонная смесь уложена необходим технологический перерыв в работе для набора прочности бетоном. Время перерыва зависит от температуры окружающей среды, влажности воздуха и состава бетонной смеси. Когда бетон почти застыл (проверить можно став на него и оставив след глубиной не более 2-4 мм), необходима шлифовка поверхности.
6. Нанесение топпинга
Сухой топпинг помещают в специальную тележку с дозатором. Топпинг по бетону с ее помощью равномерно распределяют по всей поверхности. Когда топпинговая смесь пропитается влагой и потемнеет, проводят первую глубокую затирку (применяют затирочную машину с диском). Второй слой топпинга сразу наносят на не застывшую поверхность и так же затирается.
7. Финишная шлифовка
Когда поверхность немного затвердеет (глубина оставляемого следа 2 мм), производят финишную шлифовку до получения гладкого и плоского основания. Используют при этом бетоносглаживающую машину. Когда верхний слой пола приобретает зеркальную поверхность, этап окончен. Упрочнение практически завершено.
8. Покрытие защитным слоем
Поверхность пола подлежит обработке специальным составом (кюринг, пу лак). Эта пропитка образует защитный слой от пыли и способствует сохранению цвета, прочности. Наносят ее при помощи валика или распылителя.
9. Нарезка и герметизация швов
На 2-3 день после окончания работ, производят нарезку швов. Это так называемые деформационные швы. Их три вида:
- Усадочные. Против хаотичного растрескивания.
- Изоляционные. От деформации вследствие соприкосновения бетонного пола с колоннами, стенами. Они также препятствуют передаче вибрации.
- Конструкционные. Их делают на границе бетонов залитых в разное время.
Швы нарезают болгаркой с алмазными дисками.
Примерно через 2 недели (после нарезки) производят герметизацию этих швов. Это делают путем заливки герметиков, шнуров, праймеров. Предварительно, швы необходимо обеспылить.
Полы с топпингом – в чем преимущество?
Топпинговые полы, благодаря простой технологии нанесения и невысокой стоимости, пользуются популярностью не только при возведении новых зданий, но и при проведении ремонтных и реконструкционных работ в старых помещениях.
Плюсы упрочненных полов, в сравнении с обычными, бетонными полами:
- по тесту ВСА возможный абразивный износ снижается до 0,01-0,06мм;
- при испытаниях на истираемость по Таберту, значение составляет не более 6-9г/см³;
- у покрытия появляются влагозащитные свойства;
- высокая скорость укладки и нанесения;
- относительно невысокая стоимость 1500-2000 руб/м², при устройстве бетонной стяжки толщиной до 8 см;
- быстрая скорость схватывания: через 10 суток полами уже можно пользоваться, а через 28 суток – использовать в полной мере;
- для восстановления старого покрытия не требуется каких-либо сложных технологий.
Для получения цветной поверхности, при топпинге, применяют в качестве добавок красители, которые равномерно окрашивают бетонную стяжку в процессе втирания в нее добавок. Выбор цветов и оттенков не ограничен – белый, черный, красный, синий. Помимо чисто декоративного назначения происходит и улучшение физико-механических свойств. Применяя в топпинге красители можно создать на полу любой рисунок.
Стоимость топпинг-пола и расход материала
Цена топпинга зависит от торговой марки, вида материала, расфасовки и других факторов. На расход смеси влияет уровень предполагаемой нагрузки на поверхность. Средний расчет такой:
- для эксплуатации при низких и средних нагрузках – до 5килограммов на 1 м²;
- для эксплуатации при высоких нагрузках – от 5 до 8 килограммов на 1 м²;
- при использовании смесей с красящими пигментами – минимум 5 кг/м².
При условии соблюдения правил монтажа, промышленные полы с топпингом получаются высокого качества и даже при длительной и интенсивной эксплуатации сохраняют свои первоначальные свойства, и крайне редко требуют ремонта.
Классификация топпингов-упрочнителей
На начальном этапе работ по усилению топпингом полов в поверхность отшлифованной стяжки втирают сухие упрочняющие смеси. Они различаются по свойствам наполнителей и делятся на 3 вида.
- Кварцевые – состоят из очищенного песка, цемента, полимерных добавок, цветовых пигментов. Такие топпинги применяются для помещений без больших нагрузок – холлов и коридоров общественных зданий.
- Корундовые – крошка корунда позволяет усилить прочность обработанного ею пола почти в 2 раза. Бетонные полы покрывают такими смесями не только для упрочнения, но и с целью придания декоративности. На фото наглядно виден топпинг полов корундовой крошкой, их поверхность матовая, с приятным блеском.
- Металлические – рекомендуются к использованию упрочнители с наполнителем – стружкой из нержавеющего металла. Такие полы устраивают в промышленных помещениях с самыми высокими нагрузками – производственных цехах с высоким уровнем вибрации и тяжёлым оборудованием, автомобильных стоянках, заправках, гаражах.
Финишная операция процесса – обработка жидкими пропитками для заполнения микропор и образования защитной плёнки. Топпинговые промышленные полы рекомендуют покрывать полимерными пропитками: односоставными полиуретановыми или двусоставными эпоксидными.
Технология устройства полов с топпингом (12 этапов)
Первое условие правильной и долговременной службы бетонных полов – соблюдение технологии при их заливке и укреплении. Это достаточно длительный и непростой процесс:
Выравнивание основания. Грунт засыпается слоем песка, смешанного с гравием, и тщательно утрамбовывается.
Устройство гидроизоляции. Утрамбованная гравийно-песчаная смесь накрывается двумя слоями специальной полиэтиленовой плёнки или битумными материалами.
Укладка арматуры. Стержни укладываются сеткой внахлёст и связываются мягкой проволокой.
Выполнение стяжки. Бетон марки не ниже М300 подаётся бетононасосом, уплотняется глубинными вибраторами и разравнивается виброрейкой.
Выравнивание поверхности шлифовкой. К этой работе приступают после почти полного застывания бетона, когда человек оставляет на нём след глубиной не более 2 – 3 мм.
Распределение по поверхности сухой смеси
Важно сделать это как можно равномернее и не израсходовать более 2/3 всего объёма. Лучше использовать для этого специальную тележку с дозатором.
Втирание смеси в бетонное основание
Это делается до полного проникновения топпинга в бетон и пропитывания его влагой.
Повторная засыпка и втирание упрочнителя. Оставшаяся 1/3 часть смеси немедленно, пока не высохло цементное молочко, равномерно рассыпается по полу и тут же втирается.
Последняя шлифовка, выполняется спустя 2 часа.
Обработка бетонного пола жидкой полимерной пропиткой. Валиком или распылителем она наносится на отшлифованную поверхность, обычно требуется не менее 2 слоёв пропитки. Во избежание пересыхания и растрескивания образовавшейся полимерной плёнки её закрывают полиэтиленом.
Нарезка усадочных швов. Чтобы свежий бетон не растрескался, спустя 2 дня после пропитки в нём нарезаются швы глубиной в 1/3 стяжки. Они образуют правильные квадраты с длиной стороны 5 – 6 м. Работа выполняется болгаркой с алмазным диском.
Герметизация швов. Через две недели после нарезки швы заливаются полиуретановым герметиком, подробнее о этом можно почитать здесь.
Все работы по шлифовке и втиранию топпинговых смесей выполняются специальной бетоноразглаживающей машиной со съёмными затирочными и шлифовальными лопастями, называемой на строительном сленге «вертолётом».
Зачем нужен?
Бетонная стяжка обладает высокой механической прочностью, т.е. демонстрирует способность выдерживать солидные статические нагрузки. Есть у нее и другие достоинства – простота укладки, доступность и дешевизна материала. Однако необработанный слой бетона – далеко не лучший материала для чистового напольного покрытия.
Это связано со спецификой бетона. В его состав, кроме вяжущего (портландцемента) и химических добавок, например, пластификаторов, входят наполнители с различным размером фракций твердых частиц — песок, щебень, гравий, минеральная крошка. В результате, даже после полного завершения реакций образования цементного камня и набора массивом прочности, в структуре остаются разнородные формирования и поры.
Это приводит к тому, что поверхностный слой:
- Неустойчив к истиранию, особенно при интенсивной эксплуатации. Частицы разрушенного верхнего слоя образуют мелкодисперсную пыль, которая представляет опасность для здоровья человека и работы оборудования.
- Плохо переносит динамические нагрузки. При интенсивной эксплуатации слой склонен к образованию трещин и частичному разрушению (выкрашиванию).
- Имеет низкую влагостойкость.
- Плохо реагирует на перепады температур.
- Неустойчив к воздействию агрессивных химических веществ.
- Легко впитывает различные жидкости и удерживает их в структуре. Особенно неприятна эта особенность, когда такие вещества, как например, топливо или смазочные материалы, обладают резким запахом.
- Создает проблемы в обслуживании и уходе.

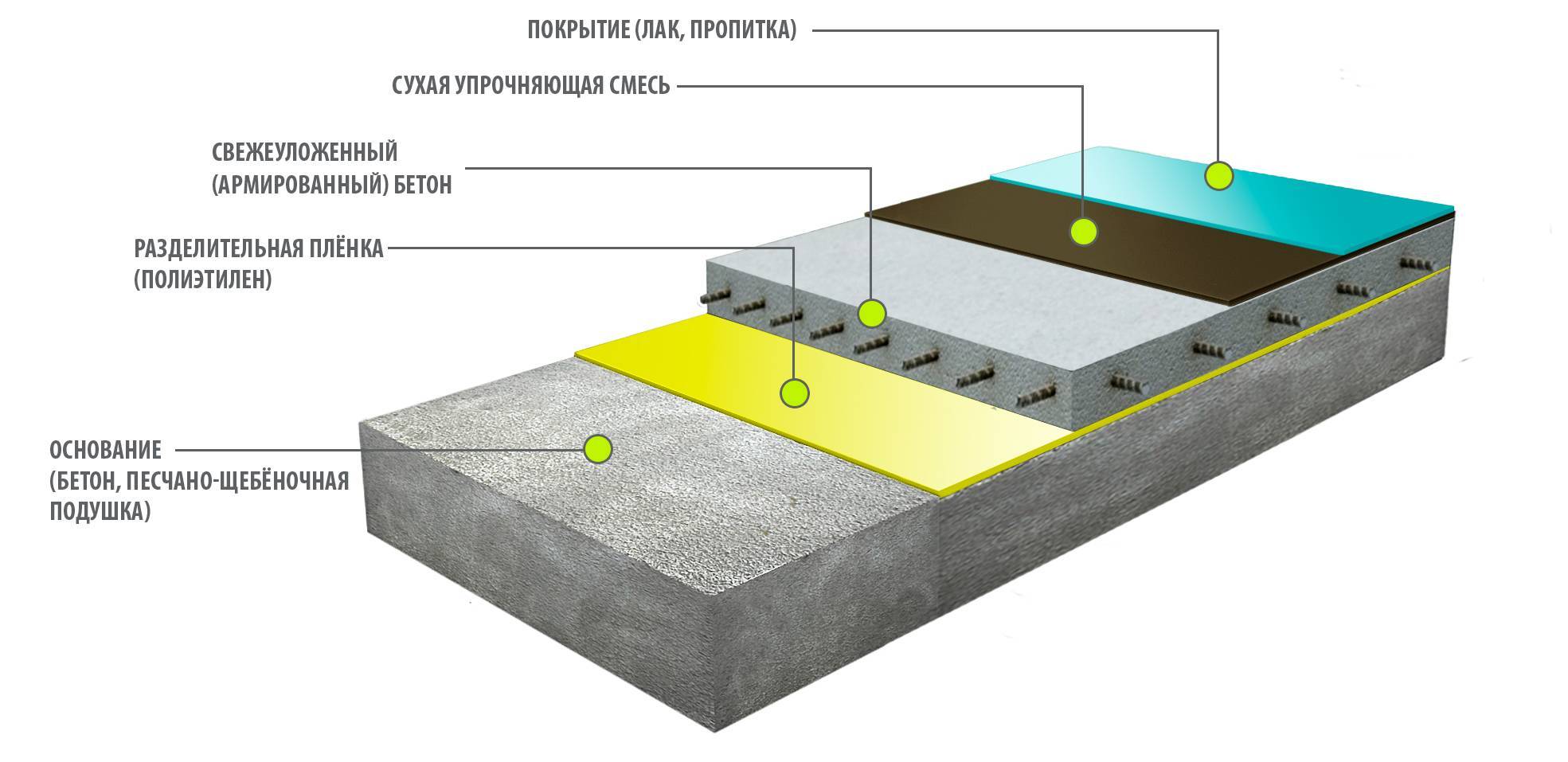

Полы с упрочненным слоем
Чтобы бетонный пол успешно противостоял механическим нагрузкам, в свежезалитый раствор (через пять-шесть часов после выравнивания, причем цемент должен быть не ниже «трехсотой» марки и не иметь никаких добавок) вносится топпинг, благодаря чему и получается упрочненное покрытие
Важно, чтобы подготовка основания (приготовление раствора, армирование, толщина) полностью соответствовала СНиПу и составленному ранее проекту
Топпинги
Сам топпинг состоит из следующих компонентов:
- пластификаторы;
- высококачественный цемент;
- наполнители с красителями, обеспечивающие сопротивление к механическим повреждениям и различные цвета.
Топпинг корундовый Solidtop
К преимуществам беспыльных промышленных полов можно отнести:
- высокую прочность;
- простоту ухода;
- износостойкость;
- гигиеничность;
- доступную цену (примерно 1,6 тысячи рублей за 1 м² при высоте в 8 см);
- практически полное отсутствие пыления;
- высокую скорость монтажа;
- долговечность;
- термостойкость.
Но есть и недостатки, среди которых:
- наличие швов;
- низкое сопротивление к химическим средствам;
- низкая ремонтопригодность.
| Технические характеристики | Кварц | Коррунд | Металлический |
|---|---|---|---|
| Толщина слоя | 2-3 мм | 2-3 мм | 2-3 мм |
| Срок набора прочности | 28 суток | 28 суток | 28 суток |
| Пешеходная нагрузка | Через 1 сутки | Через 1 сутки | Через 1 сутки |
| Легкая нагрузка (не более 200 кг/см2) | Через 7 суток | Через 7 суток | Через 7 суток |
| Прочность при сжатии через 28 суток твердения | не менее 80 МПа | не менее 85 МПа | не менее 90 МПа |
| Прочность при растяжении на изгиб через 28 суток твердения | не менее 7 МПа | не менее 7 МПа | не менее 8,1 МПа |
| Максимальная усадка | 0,09% | 0,09% | 0,09% |
| Насыпная плотность смеси | 1846 кг/м3 | 1970 кг/м3 | 1920 кг/м3 |
| Максимальный размер частиц сухой смеси | 3,2 мм | 3,2 мм | 3,2 мм |
| Истираемости на диске ЛКИ-3М | 0,11 г/см2 | 0,14 г/см2 | 0,11 г/см2 |
| Стойкость к ударным воздействиям | 20 кг/мм2 | 20 кг/мм2 | 20 кг/мм2 |
Разновидности используемого топпинга
Упрочняющее покрытие представлено сегодня жидким и сухим составами. Первый состоит из неорганических соединений, которые растворяются в воде. При нанесении на пол соединения проникают в поры на 0,5 см, где карбонат кальция находится в составе смеси и вызывает реакцию с известкой. В результате удается получить нерастворимое соединение, которое обеспечивает уплотнение.
Жидкое средство хорошо тем, что его можно наносить не только на свежий бетон, но и на старое покрытие. Такая технология позволяет полу выдерживать нагрузки в зданиях с низким уровнем влажности. Однако использовать технологию при высоких требованиях к пыльности нецелесообразно, что верно ещё и при наличии агрессивной среды.
Топпинговый пол можно сформировать с помощью сухой смеси, которая представляет собой портландцемент. Материалы близки по составу, поэтому адгезия основания и упрочнителя повышается. Верхний слой при использовании такой технологии будет способен выдержать нагрузку до 70 МПа. При этом все параметры улучшаются, среди них следует выделить износостойкость, устойчивость к внешним воздействиям и повышенную прочность.
Методика позволяет продлить срок эксплуатации покрытия до 15 лет. Нанесение сухого состава осуществляется на выровненную и свежеуложенную поверхность, в результате она почти обеспыливается и обретает эстетичный внешний вид. В соответствии с требованиями к характеристикам пола можно подобрать такой упрочнитель, как:
- кварц;
- железную стружку;
- корунд.
Если на пол будут оказываться средние нагрузки, то лучше использовать топпинг с кварцем. При высоких нагрузках применяется корундовый заполнитель, тогда как при максимально высоких нагрузках топпинг должен содержать железную стружку. На сегодняшний день представлен топпинг в 10 вариантах цветов, поэтому каждый потребитель сможет подобрать для себя наиболее подходящий оттенок.
Восстановление и ремонт топпинга для бетонного пола.
При длительной эксплуатации топпинговые полы постепенно выхаживаются и становятся похожи на наждачную бумагу. Со временем теряя свой глянец и гладкую поверхность, что затрудняет уборку увеличивая расходы на химию и делает внешний вид помещения не очень достойным Вашего бизнеса. Есть много решений вплоть до нанесения других видов покрытия. Топпинг можно покрасить или налить полимерные эпоксидные полы, но самое рациональное и наиболее правильное решение на наш профессиональный взгляд это отполировать топпинговый пол. Вы увидите как по-новому может засиять непривликательное и проблемное основание. Более подробно в статье полированный бетонный пол.
Состав топпинга
Сверхпрочное защитное покрытие для бетона состоит из нескольких активных компонентов:
- Цемент высоких марок (портландцемент);
- Пластификаторы для пластичности, водостойкости;
- Красители, минеральные компоненты для улучшения эстетических свойств напольного покрытия.
В состав топпинга для бетона могут входить минеральные добавки:
- Смеси на основе кварца самые доступные и распространенные. Такой топпинг повышает прочность бетонного покрытия до 1,5 раз, его используют в помещениях, полы которых подвержены средним нагрузкам (общественные учреждения, склады, подсобные помещения);
- Корундовые топпинги устойчивы к абразивному истиранию. Их основа – крошка корунда (прочного минерала). Прочность бетона повышается до 2 раз. Покрытие применяется в помещениях, где предполагается размещение тяжелого оборудования, движение нетяжелой техники, в помещениях с высокой проходимостью и истиранием (склады, производственные цеха, входные группы общественных зданий, спортзалы);
- Топпинги с металлизированным наполнителем самые прочные. Высокая концентрация стружки металлов препятствует разрушению покрытия в результате воздействия высоких транспортных нагрузок, вибрации, тяжелого оборудования. Топпинг применяется для укрепления полов в производственных помещениях, где размещается тяжелое оборудование, в том числе металлизированное, передвигается тяжелая техника. Недостаток материала – возникновение очагов поверхностной коррозии при условии высокой влажности.
Технические характеристики сухого топпинга с разными основами представлены в таблице:
Отдельный вид топпиноговых составов – химические. Обычно это жидкие растворы, в состав которых входят модификаторы и полимеры, которые, проникая в верхний слой бетона, вступают в реакцию с компонентами цементного раствора, заполняют свободное пространство, образуется гель, который в последствии застывает. Поверхность получается не менее прочной, чем при использовании цементных порошков.
