Достоинства, характеристики и назначение блоков
Лотковые u блоки из газобетона могут играть роль опалубки, а также дают возможность производить перемычки сборного типа либо сборно-монолитного.
Преимущества материала
Изделия имеют точные размеры и облегчают работу.
- Простая установка. Небольшая удельная масса материала (при хороших прочностных свойствах), дает возможность экономить деньги, не применяя спецтехнику и подъемные устройства. Газобетонные перемычки можно монтировать вручную.
- Точные габариты (типоразмеры), согласно озвученным в стандартах параметрам. Разновидности этих элементов можно применять, исходя из толщины стен. Их ширина точно совпадает с аналогичными параметрами обычных (рядовых) газобетонных блоков.
- Однородность несущих конструкций и встроенных элементов. Они изготовлены из того же материала, что и стены здания. Благодаря данному обстоятельству, отделка постройки облегчается и ускоряется.
- Газобетонные u блоки образуют защиту от тепловых потерь, а также пресекают создание «мостиков холода».
Предназначение
Блоки из газобетона в форме буквы U могут применяться для нижеследующего.
- Как перемычки дверных и оконных проемов внешних стен и перегородок, имеющих ширину 90/150 см.
- В качестве обвязочных поясов жесткости.
- Как опоры для сборных ж/б плит перекрытий.
- В качестве опорных элементов стропил и мауэрлатов.
Свойства блоков
Ниже приведена таблица основных характеристик продукции.
| Марка по плотности | D-500 | |
| Объемная плотность (нормируемая) | 500 кг на кубический метр | |
| Класс прочности при сжатии | B-2.5 | |
| Коэффициент теплопроводности (сухое состояние) | 0.114 Вт на 1° Цельсия | |
| Коэффициент теплопроводности (влажность 8%) | 0.146 Вт на 1° Цельсия | |
| Коэффициент теплопроводности (влажность 12%) | 0.162 Вт на 1° Цельсия | |
| Усадка блоков при их высыхании | не больше | 0.3 мм на 1 м |
| Класс продукта по морозостойкости | 100-F | |
| Коэффициент уровня паропроницаемости | 0.2 мг/м/ ч/ Па | |
| Предел термостойкости | не меньше | R-I/150 |
| Отклонения от нормативных габаритов | ||
| высота | ±1 мм | |
| ширина | ±2 мм | |
| длина | ±3 мм |
Транспортно-погрузочные свойства блоков озвучены ниже.
| Размер U-образного блока, в мм | Число блоков на поддоне, в шт. | Объём поддона, в м3 | Масса поддона блоков, в кг | ||
| длина | высота | толщина | |||
| 500 | 250 | 300 | 24 | 0.9 | 500 |
| 500 | 250 | 400 | 18 | 0.9 | 500 |
Использование для перемычек
При необходимости изготовления для строительства перемычек, основой которых является газобетон профильный формы, их формирование осуществляется двумя способами:
блоки располагаются на горизонтальной поверхности строительной площадки, заливаются раствором бетона и после его отвердевания поднимаются на необходимое место с помощью грузоподъемных приспособлений
Основание для выполнения работ должно быть устойчивым, обратите на это внимание;. изделия укладываются в предварительно выполненное над проемом окна или двери деревянное основание, представляющее собой брус и боковые стенки, формирующие опалубку. В полости размещается арматурный пруток, заливается бетонный раствор
После достижения бетоном необходимой твердости опалубка демонтируется
В полости размещается арматурный пруток, заливается бетонный раствор. После достижения бетоном необходимой твердости опалубка демонтируется
изделия укладываются в предварительно выполненное над проемом окна или двери деревянное основание, представляющее собой брус и боковые стенки, формирующие опалубку. В полости размещается арматурный пруток, заливается бетонный раствор. После достижения бетоном необходимой твердости опалубка демонтируется.
Можно ли сделать своими руками
На производстве U-образный газобетонный блок получают, заливая исходную смесь в формы определенной конфигурации. Однако сделать такие элементы можно и своими руками.

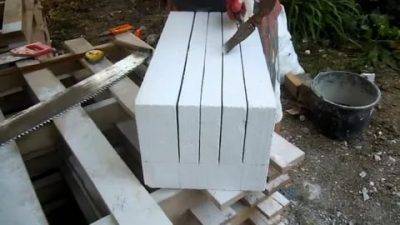

- U-конструкцию можно попросту вырезать из готового блока. На камне размечают углубление и желаемую толщину стенок, затем делают нужные пропилы, а молотком выбивают лишний материал. Способ простой, так как газобетон очень легко пилится и режется. Однако расход материала очень велик, так как выпиленные блоки обычно сложно использовать.
- Другой метод – склеивание U-образного кирпича из плоских пластин нужного размера и формы Последние тоже обычно выпиливают из готового газосиликата. Затем заготовки склеивают между собой с помощью специального клея для газобетона. Клей очень надежен, так что беспокоиться о повреждениях блока не стоит.
Второй метод более трудоемок, однако позволяет рационально расходовать материал и сократить затраты.
U образные блоки из газобетона: характеристики и применение материала
Монтаж определенных узлов во время строительства объекта из газобетонного материала предполагает использование камней нестандартной формы. В первую очередь это относится к обустройству проемов для оконных и дверных конструкций, армопояса, где U-образные блоки из газобетона значительно упростят рабочий процесс. Профильными изделиями легко устроить надежную перемычку, изготовить стационарную опалубочную конструкцию, создать мощный контур. Именно здесь лучше всего пригодятся у-блоки из газобетона.
Область применения u-образных блоков из газобетона
Данный вид строительного материала применяется при решении сложных задач.
Из него сооружают опалубку, изготавливают надежные проемные перемычки. Кроме того, u-газоблок используется при устройстве силовых поясов, формировании опор, на которые будет устанавливаться стропильная система, строительстве армопояса, усиливающего стену.
Своим поперечным сечением блок напоминает лоток. Когда в желобную часть закладываются металлические прутья, объединяющие блочные камни в единый контур, заливается раствор, то массив бетона, постепенно затвердевая, набирает эксплуатационную прочность.
Силовой пояс предназначен для равномерного распределения нагрузки, воздействующей на проемные участки и стены.
Следует отметить, что после заливки такого пояса жесткость коробки сооружения существенно увеличивается.
Технические характеристики и размеры
Основной особенностью конструкции является полость продольного типа, своей формой схожая с лотком. Длина разных типоразмеров блочного изделия составляет пятьдесят сантиметров.
Габариты материала следующие:
- ширина – 20, 25, 28.8, 30, 36.5, 37.5, 40 см;
- высота – 20 и 25 см;
- толщина стен в верхней лотковой части – 7 и 14.5 см.
Стандартами предусмотрено изготовление типоразмерных рядов изделия по указанным параметрам.
Особенности установки u-блоков
При укладке применяется специальный клеевой состав. Конструкцию армируют металлическими прутьями, расположенными внутри желобной части, заливают бетоном. Марка бетонного раствора и размеры прутьев определяют по величине действующей нагрузки. Заполняется полость блока до верхнего края.
Как перемычки

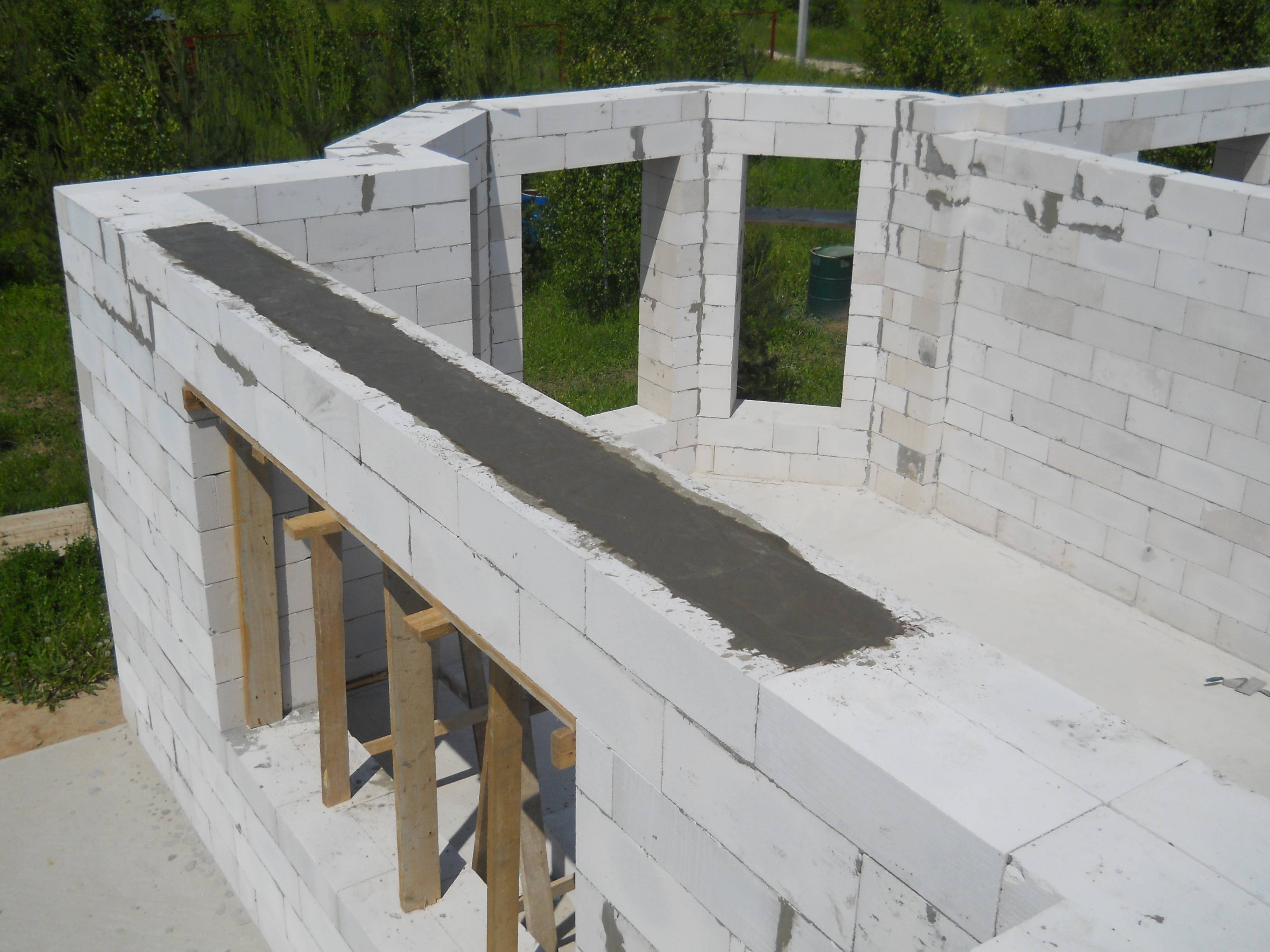

Если возникает необходимость устроить перемычку, в основу которой закладывается профильный газобетонный блок, выполнить это можно двумя способами:
- блочный материал располагается горизонтально, заливается бетоном. Когда растворная масса застынет, перемычку поднимают на предназначенное для нее место, используя специальную технику.
- u-блоки из газобетона выкладываются в устроенную над проемом опалубочную основу из древесины. В полость закладывается арматура, заливается бетонная масса. Опалубку можно демонтировать, когда бетон наберет достаточную прочность.
U-образные блоки из газобетона
U-блоки из газобетона по своей форме напоминают лоток. Размеры углубления и толщина стенки варьируются в зависимости от назначения элемента. Такая форма предполагает возможность вкладывать внутрь блока арматуру или заливать бетонным раствором. Требуется такое приспособление при строительстве любого жилого здания из пенистого бетона.
Газоблок обладает не самой низкой несущей способностью. Однако материал нестоек к нагрузке на изгиб: от малейшего смещения внутри блоков появляются трещины. Особенно велика вероятность появления таких нагрузок в месте примыкания фундамента и на участке перекрытия
Здесь важно максимально равномерно распределить нагрузку, чтобы избежать подвижек
Армирующий пояс из U-блоков решает эту задачу. Камень укладывают вместо обычного, размещают внутри арматуру, связывают ее вместе, чтобы образовать единый распределительный контур, и заливают бетоном. Усиленная таким образом конструкция легко выдерживает дополнительные нагрузки и предотвращает растрескивание и деформацию стен.
У (u) блоки газобетон своими руками, размеры
Монтаж определенных узлов во время строительства объекта из газобетонного материала предполагает использование камней нестандартной формы. В первую очередь это относится к обустройству проемов для оконных и дверных конструкций, армопояса, где U-образные блоки из газобетона значительно упростят рабочий процесс. Профильными изделиями легко устроить надежную перемычку, изготовить стационарную опалубочную конструкцию, создать мощный контур. Именно здесь лучше всего пригодятся у-блоки из газобетона.
У (u) блоки газобетон: как сделать своими руками, размеры, технические характеристики
При проведении строительных работ нередко возникает необходимость соединения конструкций с нестандартной формой и геометрией. Это могут быть оконные или дверные проемы и армированные пояса. Чтобы упростить задачу, строители используют у-блоки (газобетон).
Область применения
Сферы применения этого строительного материала достаточно обширные. На его основе возводится прочная опалубка, подготавливаются перемычки в проемах, обустраиваются армопояса и опоры для крепления стропильной системы.
В разрезе блок похож на своеобразный лоток. После закрепления в нише желоба прутьев происходит заливка бетонного раствора. По мере его затвердевания увеличиваются прочностные свойства конструкции.
Силовые пояса эффективны при равномерном распределении нагрузок, которые оказываются на проемы и стены. Правильно обустроенный пояс придает помещению дополнительную жесткость.
Еще u-образные блоки из газобетона позволяют сооружать стационарную опалубку или создавать опорные элементы кровли.
Особенности установки
У-образные газобетонные блоки укладываются с помощью специальной клеевой основы. При этом конструкцию предварительно оснащают армированными элементами, размещая их внутри желоба и заливая бетоном. Марка раствора и величина прутьев определяется степенью нагрузок. После этого полость блоков заполняется до верхнего края.
Рентабельность производства
Экономическая обоснованность и рентабельность производства зависит от ряда факторов.
Некоторые из них:
- Вложения, связанные с покупкой оборудования;
- Стоимость сырья. Согласитесь, цена может быть разной;
- Отходы производства и бракованные изделия могут привести к незапланированным расходам;
- Желаемый объем и цель производства (для себя или мини-бизнес)
Теперь приступим непосредственно к расчетам.
- 1 м3 блоков стоит в среднем 3200 рублей.
- Предположим, что нам нужно приобрести для строительства дома 90 м3 изделий.
- 90*3200=288 000 рублей нам понадобится для покупки готовой продукции газобетона.
- Самый бюджетный вариант оборудования (возможно б/у) обойдется в 50 000 рублей. Расходы на сырье, воду и электроэнергию составят около 2000 для 1 м3 блоков.
- 2000*90+50000=230000. В такую сумму обойдутся те же 90 м3 блоков самостоятельного изготовления.
- Итог – экономия составит 58000.
- Но неавтоклавный газобетон стоит ведь дешевле, около 3000 рублей за м3. Тогда снова считаем: 3000*90=270000. И все равно выходит дороже.
Если представить, что вы решили затеять мини-бизнес, то доходы могут быть неплохими. Если удастся реализовать в короткие сроки выпущенную продукцию, оборудование окупится на несколько месяцев.
Если вы все же решили изготавливать блоки самостоятельно, будьте готовы к затрате времени и сил.
Характеристики и размеры
Лотковые модули, как и остальные газобетонные изделия, характеризуются:
- плотностью,
- прочностью,
- теплопроводностью,
- весом.
Параметры по этим характеристикам регламентируются ГОСТ, поэтому реальные показатели не могут быть ниже нормативных.
Для ячеистого бетона марки D500 (плотностью 500 кг/м³) минимальная прочность должна составлять менее 1,5 мПа. Большинство производителей, выпускающих автоклавный газобетон, обеспечивают прочность материала на уровне 2,5–3,5 мПа. Из таких камней можно возводить дома в 5 этажей, общая высота которых составляет 20 м.
Геометрические параметры блоков от разных производителей могут отличаться. Это связано с тем, что ГОСТ ограничивает только максимальные габариты камней и предельные отклонения. Так, общие линейные размеры могут составлять: 650 мм х 300 мм х 400 мм.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Каждая компания должна разработать и зафиксировать в ТУ свою систему унификации. Покупатель получает возможность выбрать нужные ему изделия из номенклатуры, предложенной производителем. Наиболее ходовыми считаются модули толщиной от 50 до 100 мм – для внутренних простенков, и толщиной 200–400 мм – для наружных стен.
Например, компания Поревит выпускает газобетонные блоки следующих наименований: БПU–200, БПU–300, БПU–400.
Каждый тип изделий предназначен для укладки на стены сечением, соответственно: 200 мм, 300 мм, 400 мм.
Параметры внутренних элементов каждого модуля приведены в таблице.
| Наименование блока | Размер (Д/Ш/В), мм | Толщина внешней полки, мм | Толщина внутренней полки, мм | Ширина желоба, мм | Глубина желоба, мм |
| БПU-200 | 625х200х250 | 50 | 50 | 100 | 170 |
| БПU-300 | 625х300х250 | 70 | 70 | 160 | 170 |
| БПU-400 | 625х400х250 | 170 | 70 | 160 | 170 |
Теплопроводность газобетонных модулей марки D500 составляет 0,14 м/(Вт*оС). Этой величины достаточно, чтобы в средней климатической зоне из блоков сечением 300–400 мм можно было поставить дом без утепления.
У (u) блоки газобетон: как сделать своими руками, размеры, технические характеристики
› Изделия из Бетона › Перемычки
27.06.2019
При проведении строительных работ нередко возникает необходимость соединения конструкций с нестандартной формой и геометрией. Это могут быть оконные или дверные проемы и армированные пояса. Чтобы упростить задачу, строители используют у-блоки (газобетон).
Как сделать своими руками
Нередко народные умельцы создают газобетонные блоки u-образные своими руками. Это позволяет не только сократить расходы, но и получить полезный опыт, который пригодится при реализации будущих строительных работ. Существует два варианта изготовления таких конструкций: формирование классического рядового блока и сборка газобетонных U-блоков из нескольких элементов.
Сборка u формы из нескольких блоков различной толщины
В отличие от предыдущего метода, сборка У-образных блоков из нескольких конструкций требует меньших физических усилий и денежных затрат. Строителям достаточно выложить по размеченному периметру блоки с небольшой толщиной, руководствуясь некоторыми принципами и рекомендациями.
Монтаж выполняется непосредственно на стройплощадке по такой инструкции:
- На внешней стороне с помощью клеевой основы фиксируются блоки толщиной 150 мм.
- После этого закрепляются конструкции толщиной 75 мм. Их нужно отпилить на 175 мм по высоте и закрепить в лежачем положении на клеевой состав. Это необходимо для создания дна U-образной конструкции.
- В завершении остается зафиксировать изделия на 50 мм.
После схватывания клея прочностные свойства конструкции будут увеличены до уровня заводских.
Ключевыми достоинствами метода являются доступность и простота производства, поскольку строителям нужно провести 1 пропил ножовкой по газобетону, но не прибегать к мероприятиям по формовке.
Производство и приобретение блоков
Чтобы реализовать самостоятельное производство У-блоков, необходимо придерживаться пошаговых инструкций и не отклоняться от технологии
Если есть желание приобрести магазинное изделие, необходимо обращать внимание на:
- Оттенок материала. Качественный камень обладает белым цветом, что указывает на применение автоклавной технологии изготовления. Серый оттенок демонстрирует укладку в кустарных условиях.
- Документацию и сертификаты качества. Ведущие производители предоставляют клиентам все документы, подтверждающие хорошее качество предлагаемой продукции.
Выбирая материал, нужно учитывать все нюансы и критерии, поскольку они определяют правильность покупки.
У (u) блоки газобетон: как сделать своими руками, размеры, технические характеристики Ссылка на основную публикацию
Преимущества использования П-модулей
Монолитные балки из лотковых модулей обладают одной особенностью, которая делает их незаменимыми при строительстве газобетонных домов.
Место укладки такой балки не нуждаются в утеплении – ее стенки обладают достаточной термоизоляцией. Это – главное достоинство модуля.
Существуют и другие преимущества использования лотковых модулей из газобетона.
- Простота и легкость установки.
- Благодаря точным размерам модули можно ставить на клеевой раствор с толщиной шва 2 мм.
- Лотковые блоки имеют малый вес – их можно монтировать даже в одиночку.
- Механическая обработка требует минимума усилий: при желании габариты газоблока можно запросто подправить, чтобы вывести кладку в нужный размер.
- Механическая прочность. Армированный блок приобретает твердость и упругость железобетона.
- Высокая огнеупорность. Газобетон находится среди первых по огнестойкости. Важнейшее его качество – теплоизолирующая способность. Монолитный бетонный стержень, защищенный ячеистыми стенками, способен длительное время сохранять несущую способность.
- Высокая паропроницаемость. В обиходе это свойство называют способностью «дышать». Ячеистый армированный блок эффективно выводит водяные пары из помещения, что препятствует образованию конденсата.
- Материал не поражается биологическими организмами – грибковыми спорами, гнилостными бактериями.
- Конструкция стойка к воздействию морозов. Тяжелый бетон в газобетонной оболочке способен выдержать 75 и более циклов охлаждения до отрицательных температур.
Как изготавливают U-блоки из газобетона
Он производится из следующих компонентов:
- вяжущего вещества, в качестве которого используется портландцемент с маркировкой М400;
- предварительно просеянного кварцевого песка средней крупности, выполняющего функцию наполнителя;
- алюминиевой пудры, применяемой для формирования ячеистой структуры газосиликатного массива;
- воды, которая вводится до требуемой консистенции состава и, реагируя с алюминием, способствует формированию воздушных полостей;
- добавок на основе кальциевого хлорида и силиката, которые улучшают прочностные характеристики композита.
Процентное содержание компонентов определяется экспериментальным путем. В процессе химической реакции активно выделяется газ, который образует равномерно распределенные полости. Благодаря воздушным ячейкам возрастает теплоемкость газосиликата.
Изготовление изделий осуществляют по следующему алгоритму:
- Смешивают портландцемент, известь и песок согласно рецептуре.
- Добавляют техническую воду и алюминиевый порошок.
- Силикатным составом заполняют специальные формы.
- Дожидаются газообразования, в результате которого материал увеличивается в объеме.
- Изделия пропаривают в автоклавах при повышенном давлении и температуре.
- Продукцию извлекают из опалубки, складируют на поддоны, упаковывают.
Важным фактором есть то, что эти блоки можно укладывать на любую из сторон Технологический процесс предусматривает возможность изготовления только в условиях производственных предприятий. Для этого требуется спецоборудование, соблюдение режимов автоклавной обработки и лабораторный контроль качества. Благодаря промышленной технологии в бетонном массиве равномерно распределяются воздушные ячейки. Автоклавный способ производства обеспечивает возможность получать популярные в строительной отрасли изделия.
Приобретая газобетонный блок, имеющий у-образную форму, обратите внимание на следующие моменты:
- цвет изделия. Продукция, произведенная автоклавным способом, имеет белый цвет, в отличие от серых пенобетонных изделий, изготавливаемых на стройплощадке;
- сертификат качества. Наличие документа, подтверждающего соответствие характеристик продукции требованиям стандартов, свидетельствует о системе проверки качества.

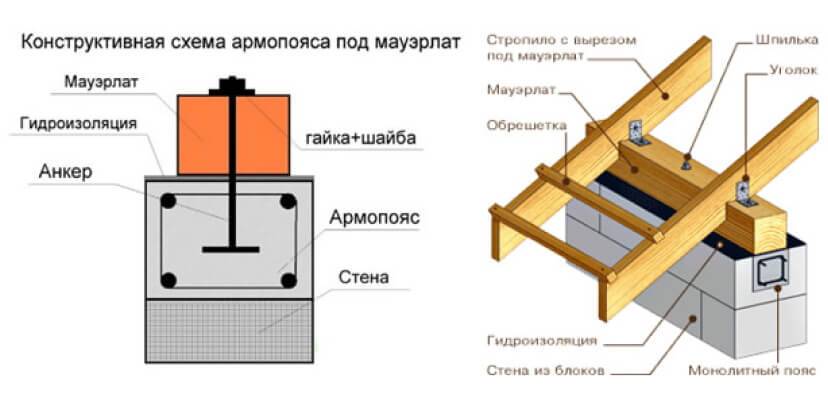

Как правильно крепить мауэрлат
Мауэрлат-это фундамент крыши, которой принимает нагрузку от крыши. Основная цель мауэрлата равномерная распределение нагрузки от крыши к стенам монолитное устройство армопояса требует соблюдения правил мауэрлата. Во время монтажа каркаса арматуры в У — блок из него выводят вертикальные отрезки арматуры на расчётную высоту. Закладная арматура для крепления маурлата представляет собой металлический стержень на одном из концов резьба примерно 40мм.
Длина закладной арматуры равна толщина маурлата + 40мм резьбы. В брусе делают в соответствующих местах сквозные отверстия такого же диаметра что и диаметр закладной арматуры. Тем самым, создают надёжные крепления, это позволит надёжно монтировать крышу с любыми конструктивными особенностями.
Чтобы купить U — блок в Иваново или в другом регионе Владимир, Ярославль, Нижнем Новгороде по выгодной цене оставьте заявку или позвоните нам по телефону.
Итоги
Используя профильные изделия из газобетона можно сократить продолжительность строительных работ и сформировать конструкцию с повышенными теплоизоляционными свойствами. Блоки обладают комплексом достоинств, позволяющих использовать их для решения различных задач.
Материал газобетон, все остальные параметры хочется определить в этой теме, для этого она и создана. К примеру плотность 500 хороша тем что её несущая способность для двух этажей как правило достаточная, хотя конечно лучше 600 но при этом теплопроводность увеличивается. Вот только вопрос возникает, если толщина блока 375мм, Толщина ГБ в местах заливки армопояса: 205мм, то на толщину армопояса получается все го то 170мм отводится. Достаточно ли этого? Площадь газобетона на которую давит армопояс получается маленькая, да и сам армопояс толщиной 17см как то не впечатляет. Кто то делал расчеты?
Теплопотери будут большие потому что к армопоясу подходят ж/б перекрытия (каменный дом с деревянными перекрытиями, ложка дёгтя в дорогую бочку мёда), эти перекрытия как по конвейеру будут подводить тепло к армопоясу
К тому же обратите внимание, что дом отапливается для того чтобы в нём было комфортно жить, о каком комфорте речь идёт если полы холодные получаются?. Про сырость тоже не уверен, дело в том что теплопроводность материала зависит от влажности, а влажность от температуры очень сильно зависит, если взять теплопроводность сухого газобетона то она вполне достаточная, но при его охлаждении будет подниматься и влажность, чем выше влажность тем больше теплопроводность, короче надо в динамике считать, и дело ещё как уже писал что это самая напряженная часть конструкции, она не должна разрушаться
Про сырость тоже не уверен, дело в том что теплопроводность материала зависит от влажности, а влажность от температуры очень сильно зависит, если взять теплопроводность сухого газобетона то она вполне достаточная, но при его охлаждении будет подниматься и влажность, чем выше влажность тем больше теплопроводность, короче надо в динамике считать, и дело ещё как уже писал что это самая напряженная часть конструкции, она не должна разрушаться.
Собственно это я понимаю, но тогда теряется вся дешевизна и технологичность газобетона. Сколько будет стоить сделать ровную и крепкую опалубку? Как облицовывать потом такую стену? Обычное решение это штукатурка, но на ЭППС штукатурка почти не держится, ЭППС и Газобетон совершенно разные материалы – начиная от тепловых и нагрузочных деформаций, сопротивление пара, теплоёмкость – это всё приводит к гибели штукатурки. Отделка кирпичом получается дорого и стена получается очень толстой, смысл в такой стене? Так хочется всё таки найти минимальную толщину газобетонной стены с использованием U-образных блоков, так чтобы сечение армопояса было не халтурное, утепление было достаточное для данного региона (для начала достаточно хотя бы посчитать для Московской области для примера). И наружная поверхность была бы однородной – везде собственно только газобетон под штукатурку. Плотность 50 или 600. Для более тёплых районов толщину можно уменьшать, но при этом увеличивать плотность, и наоборот, для более холодных увеличивать толщину и уменьшать плотность, хотя куда ещё?
