Горизонтальное армирование
Такой способ применения композитной арматуры в строительстве применяют для монтажа плитных фундаментов. Их основное отличие от оснований ленточного типа заключается в отсутствии углов и примыкающих участков. По сути вся конструкции выполняется в виде двух больших сеток, расположенных одна над другой. Все работы по сборке выполняются на месте установки, поскольку перенести собранный элемент такого большого размера достаточно проблематично.
Поэтому первоначально укладывается необходимое количество продольных прутов. На них ложатся поперечные и с помощью проволоки или хомутов вяжется сетка. Прямо на ней вяжется вторая. После этого нижнюю сетку необходимо поднять на подставки над дном котлована. Далее верхнюю сетку можно выставить на вертикальные стойки, установленные в местах пересечения арматуры.
Сравнение физико-механических характеристик различных видов АКП
Снова обратимся к ГОСТ 31938-2012, согласно которому технические характеристики АКП должны соответствовать следующим параметрам:
;АБК;АСК;ААК;АУК;АКК
Предел прочности при сжатии, МПа;300;300;300;300;300Предел прочности при растяжении, ГПа;800;800;1400;1400;1000Предел прочности при поперечном срезе, МПа;150;150;190;350;190Модуль упругости при растяжении, МПа;50;50;70;130;100
Как видно из таблицы, стеклокомпозитная и базальтокомпозитная арматура уступают по своим характеристикам другим видам. Но при этом они и дешевле. Поэтому по соотношению «цена-качество» они будут самыми оптимальными, а другие виды не получили широкого распространения.
Если же сравнить стеклопластиковый и базальтовый стержни между собой, то второй, в свою очередь, дороже. Хотя по характеристикам они абсолютно одинаковые. Единственное различие — это верхний порог температуры, которую способен выдержать материал без потери физико-механических свойств. Для АСК — 200 градусов, для АБК — 400 градусов. Поэтому, переплачивать за базальтовые армирующие материалы стоит только в том случае, если показатель термостойкости важен для вашего объекта.
Вязка с помощью пластиковых хомутов
Использование монтажных пластиковых хомутов – второй по простоте и скорости метод вязки композитной арматуры. Этот вариант вязки обойдется немного дешевле способа, описанного выше: один хомут стоит около 0,5÷0,6 рублей за штуку. Для вязки композитной арматуры пластиковыми хомутами поступаем следующим образом: хомут просто с усилием затягиваем на перекрестии арматурных прутьев. Соединение получается прочным и надежным. В некоторых местах для обеспечения дополнительной жесткости каркаса используем сразу два хомута, обтянутых вокруг прутьев крест-накрест. Лишние «хвосты», оставшиеся после затяжки, лучше удалить при помощи кусачек. Если этого не сделать, то вокруг торчащего из бетонной конструкции конца хомута образуется капилляр, через который внутрь будет попадать влага (это негативно влияет на прочность и долговечность).
Технология производства углепластиковой арматуры
Технологический процесс получения углепластиковой арматуры – стержней с композитной структурой и постоянным сечением на основе волокон графита – называется пултрузией (протяжкой). Весь этот процесс автоматизирован, цикл производства непрерывный, человеческий труд минимизирован.
Линия производства стеклопластиковой арматуры
Установка для получения углепластика состоит из устройства подачи волокон, ванны для полимеров, устройства предварительной формовки, нагреваемой пресс-формы, тянущей и отрезной машины.
В обычных установках использовались полиэфирные, виниловые или эпоксидные смолы. В пултрузионном процессе используются специальные смолы и отвердители, позволяющие резко увеличить скорость протяжки. Если скорость протяжки в прежних установках не превышала одного метра в минуту, то пултрузионные установки позволяют получить скорость протяжки до шести метров в минуту. Конечный продукт либо наматывается на бобину, либо разрезается на мерные куски.
Технологический процесс
Графитовое волокно с катушек подается в полимерную ванну, где происходит пропитывание волокна полимером. Волокна, пропитанные на этом этапе полимером, попадают в устройство предварительной формовки, где состав приобретает заданную форму, а волокна выравниваются. Далее волокна с полимером, который еще не успел затвердеть, попадают в нагретую пресс-форму, входная зона которой охлаждается водой для предотвращения преждевременного слипания полимера.
Технологическая схема производства углепластиковой арматуры
В пресс-форме (фильере) несколькими комплектами нагревателей создано от четырех до шести зон нагрева, которые поддерживают оптимальные температуры для правильного процесса полимеризации. Эти оптимальные режимы нагрева задает автоматическая система управления в зависимости от параметров изделия и скорости протяжки. Во время протяжки в полимере возникает экзотермическая реакция (саморазогрев).
Из пресс-формы выходит готовый, полностью отвердевший продукт, который не нуждается в какой-либо обработке. Вытяжное устройство вытягивает его из пресс-формы и подает в отрезную машину, где изделие распиливается на мерные отрезки, готовые к применению.
На качество конечного продукта может оказать влияние любой из факторов – скорость протяжки, температурные режимы пресс-формы, совместимость графитовых волокон и полимерной смолы, равномерная пропитка волокон полимером.
Технология армирования фундаментов
Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.
Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.
Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.
Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:
- установка опалубки;
- разметка уровня заливки бетона;
- сборка армирующего каркаса;
- заливка бетона;
- снятие опалубки.
Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.
После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.
Сборка армирующего каркаса
Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.
Схема армирования монолитной плиты.
Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.
Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.
После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.
Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.
В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.
Армирование пояса.
Заливка бетонной смеси
Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры
Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас
Стрелы из стеклопластиковой арматуры
Привет форумчане! У меня тоже есть опыт изготовления лука из арматуры. Только не из одной ,а из нескольких д 7мм.Две длинных ,третья короче ,примерно половина ,это для более равномерного изгиба.Крепление на самодельной ручке из берёзового комля,по аналогии спортивных ручек. Вообщем на моём растяге 76 см ,кг 19 будет .Если интересно ,могу сфотать. Силу плеч можно изменять за счёт изменения длинны.Короче нет предела для фантазии и тех. характеристик.
Мартын сайта оружейник делал лук из стеклопластика целиком только он испоолльзовал не арматуру а полосу, лук он назвал Слонобой и никто не думал что найдетса ктото кто сможет хоть както пользовать но нашелся один человек, штука вышла реально противтанковая. Правда с полосой сложность она где попало не продаетса, он ее купил на Ступинском заводе где телают стеклоламинат лучно-лыжный, у них была такая полоса, а для чего она предназначена изначально незнаю, размеры молосы точно не помню. вот сылка на ту тему про тот лук. http://oruzheynik.com/blog/54/ Гдето там на фопуме есть еще обсуждение, мне лень искать.
Идея интересная, если сделать лук из двух половинок -Пострелял, пива попил c шашлыком,разобрал положил в пакет.
цитата: Изначально написано Guffych:Мартын сайта оружейник делал лук из стеклопластика целиком только он испоолльзовал не арматуру а полосу, лук он назвал Слонобой и никто не думал что найдетса ктото кто сможет хоть както пользовать но нашелся один человек, штука вышла реально противтанковая. Правда с полосой сложность она где попало не продаетса, он ее купил на Ступинском заводе где телают стеклоламинат лучно-лыжный, у них была такая полоса, а для чего она предназначена изначально незнаю, размеры молосы точно не помню. вот сылка на ту тему про тот лук. http://oruzheynik.com/blog/54/ Гдето там на фопуме есть еще обсуждение, мне лень искать.
Интересно, изготовление лука с натягом более 20 кг. относится к самостоятельному изготовлению холодного метательного оружия со всеми вытекающими?
Виды стеклопластиковой арматуры и сферы ее применения
Арматура, для производства которой используется стекловолокно, имеет множество разновидностей, различающихся между собой не только по диаметру и форме профиля (гладкая и с рифлением), но и по области использования. Так, специалисты выделяют стеклопластиковую арматуру:
- рабочую;
- монтажную;
- распределительную;
- специально предназначенную для армирования бетонных конструкций.
В зависимости от решаемых задач такая арматура может использоваться в виде:
- штучных прутков;
- элементов армирующих сеток;
- арматурных каркасов различной конструкции и габаритов.
Арматурная стеклопластиковая сетка 100х100 мм
Несмотря на то, что арматура, изготовленная из стеклопластика, появилась на отечественном рынке недавно, предприятия, строительные компании и частные лица уже достаточно активно используют ее для решения различных задач.
Так, набирает популярность применение стеклопластиковой арматуры в строительстве. С ее помощью армируют фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), ее применяют для укрепления кладки, выполняемой из кирпича и блочных материалов.
Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпей и слабых оснований, создания монолитных бетонных оснований.
Частные лица, самостоятельно занимающиеся строительством у себя на приусадебном участке или на даче, также успели оценить достоинства данного материала. Интересен опыт применения стеклопластиковой арматуры на дачах и в огородах частных домов в качестве дуг для возведения парников. В интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и так же легко демонтируются.
Каркас самодельного парника из стеклопластиковой арматуры
Большим преимуществом использования такого материала (особенно для частных лиц) является простота его транспортировки. Смотанную в компактную бухту стеклопластиковую арматуру можно увезти даже на легковом автомобиле, чего нельзя сказать об изделиях из металла.
Сферы применения
Арматура, изготовленная из стеклопластика, применяется как в жилищном, так и в промышленном строительстве. Популярность данного материала, используемого для армирования фундаментов и других бетонных конструкций, в последнее время набирает все большие обороты.
Учитывая вышеперечисленные преимущества стеклопластиковой арматуры, можно сделать выводы о том, где лучше использовать этот инновационный материал, а где можно прибегнуть к наиболее традиционным и проверенным временем вариантам. Например, очень распространенными сферами использования арматуры, изготовленной из стеклопластика, является берегоукрепление, а также армирование дорожного покрытия на тех участках, где на него воздействуют агрессивные факторы внешней среды.
Арматура из стеклопластика часто используется при строительстве мостов и эстакад
В коттеджном строительстве арматура, изготовленная из стеклопластика, также находит широкое применение. В частности, подобные изделия используют для армирования:
- бетонных конструкций, выступающих в роли ограждения (следует иметь в виду, что нельзя использовать стеклопластиковые изделия для армирования несущих конструкций и перекрытий);
- ленточных и других типов фундаментов;

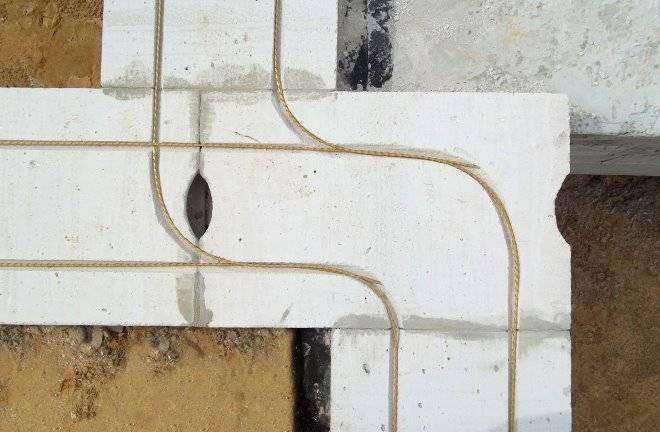

- кладки, выполняемой из газобетонных и пенобетонных блоков.
Композитная арматура применяется и при возведении стен по технологии несъёмной опалубки
Нюансы вязки пластиковой арматуры
При подготовке каркаса для разных видов фундамента, также применяют различные техники вязки композитной арматуры. Методы вязки учитывают особенности монолитных конструкций. Рассмотрим самые популярные варианты вязания стеклопластиковых прутов.
Для ленточного фундамента
Вязка стеклопластиковой арматуры для ленточного фундамента осложняется наличием боковых примыканий, множеством пересечений и необходимостью готовить углы.
В точках соприкосновения фундаментных линий каркасы связывают, используя П-образные фрагменты. Таким образом соединяют перпендикулярную сетку с наружным армированием.
Для формирования углов стеклопластиковые пруты сгибают под прямым углом, но сделать это в условиях стройплощадки непросто, поэтому чаще просто заказывают готовые Г-образные изделия, которые и привязывают проволокой к основному каркасу. В этом случае перехлест должен составлять не менее 300 мм, а число вязок — не менее двух.
Если приходится выгибать пруты на месте, делать это следует очень осторожно. Применение огня или любого другого термического способа придания арматуре большей пластичности неприемлемо
В этом случае арматура потеряет свои первоначальные характеристики и не сможет справляться с расчетной нагрузкой.
Готовые арматурные сетки в каркасе ленточного фундамента соединяют прямыми отрезками. Пересечения состыковывают внутри опалубки в точке установки.
При вязке каркаса для ленточного фундамента следует придерживаться следующих правил:
- вязать каркас можно как внутри опалубки, так и на свободной площадке, но второй вариант предпочтительнее;
- расстояние от границ опалубки должно составлять не менее 2,5 см.
Для плитного фундамента
Для подготовки плитного монолитного основания под дом готовят арматурный каркас из горизонтальных сеток. В зависимости от проектной нагрузки, каркас может состоять из одного или двух горизонтальных рядов, связанных между собой.
При подготовке каркаса для плиты, пруты не делят на поперечные и продольные фрагменты.
Чтобы нижнюю сетку установить над уровнем пола на нужной высоте, используют специальные пластиковые подставки с направляющими выемками под пруты. Их расставляют на расстоянии 1000-1500 мм друг от друга, что позволяет придать всему каркасу строго горизонтальное положение.
Особенностью заливки плитного фундамента, как и плиты перекрытия, заключается в необходимости проведения работ на месте. Обычно это довольно большие бетонные конструкции, не предназначенные для перевозки и перемещения
Поэтому перед тем как связывать арматурный каркас для плитного фундамента, нужно подготовиться и выполнять работы осторожно, не наступая на собранные сетки
Существует способ связывания арматурного каркаса плиточного фундамента с элементами ленточной конструкции. Для этого заготавливают пруты размером превышающим габариты плиты, чтобы была возможность связать их с каркасом ленточного фундамента. Между собой арматурные сетки связываются металлической проволокой с помощью вязального крючка.
Композитная арматура – особенности
Стеклоарматура для усиления бетонных конструкций имеет конструктивные особенности. В отличие от металлических стержней полимерная арматура состоит из двух слоев:
центрального, обеспечивающего стойкость материала к воздействию сжимающих и разрывных усилий. Повышенные прочностные характеристики сердцевины обеспечивает пучок параллельно расположенных волокон, залитых композитным составом на базе смол;
Внешний слой служит для надежного сцепления с бетоном: это волокнистое тело, которое накручено вокруг ствола по спирали
внешнего, отвечающего за прочность сцепления готового изделия с бетонным массивом. Наружный слой выполнен в виде групп волокон, расположенных по винтовой линии. Характерная форма размещения волокон внешнего слоя повышает устойчивость к воздействию крутящих моментов.
Композитный наполнитель улучшает эксплуатационные характеристики полимерных прутков по сравнению с традиционными металлическими стержнями. Особенности:
- Устойчивость к воздействию растягивающих нагрузок превышает сталь более чем в 2 раза. Это позволяет при меньшем диаметре стержня обеспечить необходимую прочность.
- Стойкость к воздействию коррозионных процессов и нейтральность к агрессивным средам.
- Уменьшенная в 5 раз по сравнению с металлическими прутками масса, облегчает выполнение работ, снижает затраты по транспортировке.
- Пониженная теплопроводность повышает теплоэффективность строительных конструкций, не позволяя образовываться «мостикам холода».
- Отсутствие необходимости выполнения сварочных работ при формировании арматурных каркасов облегчает процесс фиксации стержней.
Благодаря конструктивным и эксплуатационным особенностям стеклоарматура для решения серьезных строительных задач применяется намного чаще, чем стальные стержни.
Существуют различные вариации моделей арматуры, причем некоторые из них довольно необычны
Недостатки композитного материала
Стеклопластиковая арматура недостатки имеет в небольшом количестве, но каждый из них накладывает определенные ограничения на работу с ней. Например, с ней можно работать только при температуре выше -10°С. Это связано с тем, что при более низких температурах материал становится хрупким, не выдерживая даже минимальных нагрузок.
У стеклопластиковой арматуры характеристики модульной упругости значительно ниже, чем у стали. В случае со стеклопластиком модуль упругости отличается в 4 раза. При малейшем дефекте размещения арматуры этот показатель способен стать причиной растрескивания или расслоения из-за слабой работы материала на растяжение. Мастерам и инженерам при работе необходимо проводить дополнительные расчеты, чтобы обеспечить конструкции высокую прочность.
По отзыву мастеров к недостаткам материала следует отнести и другие особенности работы с ним:
- невозможность работы со сварочным аппаратом вблизи рядом с конструкцией;
- при попытках изогнуть пруты, они ломаются;
- воздействие высоких температур быстро переводит стеклопластиковые пруты в жидкое состояние.
При этом производители нередко готовы предложить уже готовые изогнутые детали разных размеров. Исследования с целью поиска способа повышения прочности композитного материала, ведутся до сих пор. На рынке уже представлены различные варианты, серьезно отличающиеся по своим свойствам.
Что собой представляет арматура из стеклопластика
Так называемая композитная арматура – это стержень из стеклопластика, вокруг которого намотана углепластиковая нить, служащая не только для усиления конструкции такого изделия, но и для обеспечения его надежного сцепления с бетонным раствором. У арматуры данного типа есть как плюсы, так и минусы, и к ее использованию следует подходить очень взвешенно.
Элементами для фиксации углепластиковых арматурных прутков между собой служат пластиковые хомуты. Удобно, что для соединения элементов такой арматуры не требуется использование сварки, что, несомненно, является большим плюсом.
Скрепление стеклопластиковой арматуры с помощью фиксаторов и хомутов
Оценивая целесообразность использования стеклопластиковой арматуры, необходимо рассмотреть все плюсы и минусы ее применения в отдельных ситуациях. Такой подход позволит обеспечить высокую эффективность этого материала как средства укрепления строительных конструкций различного назначения.
Если не учитывать характеристики стеклопластиковой арматуры и не сопоставлять их с параметрами аналогичных изделий, изготовленных из металла, можно нанести серьезный вред будущей строительной конструкции или элементам отделки. Именно поэтому прежде чем приступать к выбору элементов для армирования конструкций из бетона, следует разобраться, в каких случаях применение тех или иных изделий является более целесообразным.
Физико-механические свойства композитной арматуры различных типов
Рассмотрим стеклопластик
Достоинства стеклопластиковой арматуры неоспоримы – именно благодаря им она приобрела такую популярность на сегодняшний день. Композитная арматура в сравнении со стальной имеет следующие преимущества:
Меньший вес, упрощающий транспортировку и существенно облегчающий процесс использования. Лучше выдерживает нагрузки на разрыв
Поэтому многими строителями используется стеклопластиковая арматура в случаях, когда нужно гарантировать надежность особенно ответственных конструкций из бетона. Не боится влаги, благодаря чему может использоваться при возведении бетонных изделий, напрямую контактирующий с водой. Имеет низкую электо- и теплопроводность. Экологически чистый материал
По коэффициенту теплового расширения стеклопластиковая арматура (АСП) ближе к бетону, что снижает риск появления трещин на готовых изделиях при частом нагреве и охлаждении, так как арматура будет расширяться и сужаться вместе с бетоном, что особенно важно для многих регионов нашей страны.. Увы, даже у композитной арматуры имеются недостатки
В первую очередь опытные строители выделяют низкую упругость. При механических нагрузках прогиб металлической арматуры меньше. В некоторых случаях, например, при устройстве фундамента или изготовлении плит для дорожного полотна этот недостаток не является существенным. Однако если вам нужны качественные и надежные плиты перекрытия для возведения многоэтажного дома, то есть смысл отдать предпочтение старым, проверенным железобетонным изделиям
Увы, даже у композитной арматуры имеются недостатки. В первую очередь опытные строители выделяют низкую упругость. При механических нагрузках прогиб металлической арматуры меньше. В некоторых случаях, например, при устройстве фундамента или изготовлении плит для дорожного полотна этот недостаток не является существенным. Однако если вам нужны качественные и надежные плиты перекрытия для возведения многоэтажного дома, то есть смысл отдать предпочтение старым, проверенным железобетонным изделиям.
Стеклопластиковая арматура не должна сгибаться на строительной площадке – это может привести к её разрушению или снижению несущих способностей. Металлической может изгибаться при наличии простейшего станка под весьма значительным углом.
Конечно, пластик ни в коем случае нельзя сваривать – арматурный каркас для фундамента и любых других бетонных изделий собирается исключительно при помощи проволоки для вязки. У металлической возможны варианты – некоторые сорта прутов можно соединять при помощи обычной сварки. Стеклопластиковая арматура теряет несущие свойства при 150°С.
Характеристика, недостатки и достоинства
Для характеристики стеклопластикового армированного состава, достаточно три параметра:
- Вес;
- Шаг витка спирали;
- Диаметр (внутренний и наружный).
Маркировка композитной арматуры соответствует показателям диаметра. Постоянной величиной остаётся только шаг витка спирали, он равен 15 мм.
Маркировка, в соответствии со стандартом технических условий производителя (ТУ), представлена следующими цифрами: 4, 5, 5.5, 6, 7, 8, 10, 12, 14, 16 и 18. Причём номер маркировки точно соответствует внешнему диаметру. Разница веса колеблется от 0.02 до 0.42 кг/п. м.
Положительную сторону представляют:
- Лёгкость. Арматура из стеклопластика в девять раз легче аналогичной арматуры из стали;
- Устойчивость к воздействию хлора и других кислотных веществ. Коэффициент этой устойчивости в десять раз выше, чем у стальных конструкций;
- Низкая теплопроводность. Благодаря этому, арматура путём нагревания и остывания (расширения и сжатия), не будет изнутри разрушать бетонные конструкции;
- Магнитная невосприимчивость;
- Радиопрозрачность;
- Композитная арматура – диэлектрик.
Недостатки:
Хоть и обладает стекловолокнистая арматура рядом положительных качеств, что строители очень ценят, но есть и недостатки. В некоторых случаях они могут быть проигнорированы, как несущественные, но в большинстве случаев, эти недостатки игнорировать не получится.
- Низкий модуль упругости. АКС очень легко согнуть. Если задумано строить фундамент либо дорожку с использованием стекловолоконной арматуры, то этот минус можно игнорировать, так как он не особо повлияет на конечный итог. Но если задумано сделать в доме перекрытия, то нужно серьёзно провести расчёты и учесть специфику данного материала.
- Недостаточный показатель термостойкости. Хоть стекловолокно и является термически устойчивым, но пластиковый компонент, что связывает составляющие арматуры, не так устойчив к высоким температурам. Несмотря на это, арматуру всё же относят к самозатухающим материалам. Но руководствоваться этим правилом, можно только до температуры в 200 градусов по Цельсию, в противном случае арматура полностью потеряет свойства армирующей составляющей. Исходя из этого, не разрешается совмещать бетон и композитную арматуру при условиях сильного перепада температур. Впрочем, при строительстве простых жилых домов, а также небольших технических сооружений, это правило соблюдается.
- Недолговечность. Со временем арматура начинает разрушаться, а если прибавить воздействие щелочной среды, то процесс ускоряется в несколько раз. Производители нашли выход, как продлить срок эксплуатации арматуры. В неё стали добавлять редкоземельные металлы, что положительно сказывается на износостойкости конструкции.
- Нетерпимость к сварке. Так как композитную арматуру нельзя варить, то эксперты придумали «вязать» петли.
Плюсы и минусы стеклопластика
Данные армирующие материалы представлены ребристыми или покрытыми специальными посыпками прутьями на основе скрученных стеклопластиковых волокон, пропитанных термоактивными смолами. Согласно ГОСТ 31938, доля непрерывного армирующего заполнителя в них составляет не менее 75%, композит соответствует всем требованиям прочности, безопасности и долговечности.
Преимущества этой разновидности проявляются в:
- Высокой стойкости к износу, коррозии, влаге и агрессивным воздействиям грунта.
- Низких коэффициентах теплопроводности и теплового расширения, положительно сказывающихся на трещиноустойчивости и т/т характеристиках фундаментных конструкций.
- Небольшом весе.
- Неограниченной длине (прутья реализуются в бухтах длиной до 100 м), простоте транспортировки и складирования.
- Отсутствии окисляющих процессов и помех за счет хороших диэлектрических и диамагнитных свойств.
Минусы проявляются в сравнительно низком пределе прочности на сжатие и изгиб, ограниченном диапазоне рабочих температур и усложненной технологии гибки и монтажа. Арматура на основе стекловолокна может слегка растягиваться или смещаться на этапе заливки бетона, связывается пластиковыми хомутами и повреждается при изгибе обычными способами.
Особенности материала
Арматура композитная– это стержень, выполненный из стеклопластика. Вокруг него обмотана нить из углепластика. За счет ее использования обеспечивается не только прочность изделия, но и надежное сцепление с бетоном. Такие изделия обладают как рядом плюсов, так и определенными минусами. По этой причине использовать ее можно не всегда.
Крепление углепластиковых прутиков осуществляется специальными хомутами. Для скрепления нет необходимости использовать сварку. Это является ее существенным преимуществом.
Для каждой ситуации стоит рассмотреть особенности использования таких изделий. Применение этого подхода позволит обеспечить надежность и эффективность крепления различных конструкций.
При недостаточном учете характеристик изделия и без сравнения их с металлической арматурой можно существенно навредить строительной конструкции, если использовать композитные материалы. По этой причине еще до того, как использовать композитные изделия, стоит узнать, в каких случаях их применение окажется целесообразным.
Важно! Также стоит обратить внимание на физико-механические свойства композитных изделий
Преимущества и недостатки
Стекловолоконная арматура новый строительный материал, набирающий популярность, обладает характеристиками, позволяющими использовать ее для несущих конструкций. К ее преимуществам относят:
- Устойчивость к коррозии. Можно использовать стеклопластик в агрессивных средах. По этому показателю данный материал в 10 раз превосходит металл.
- Низкая теплопроводность, составляющая 0,35 Вт/м∙⁰С, что позволяет повысить теплоизоляцию бетонного монолита, устраняет риск появления мостиков холода. Для сравнения показатель теплопроводности у стали — 46 Вт/м∙⁰С.
- Высокое удельное сопротивление позволяет применять ее при строительстве мостов, железнодорожных конструкций, линий электропередач и других сооружений, где существует риск пробития электрическим током под высоким напряжением.
- Малый удельный вес, что позволяет снизить давление конструкций на поверхность грунта, фундамента. Средняя плотность этого материала 1,9 кг/м³, а у стали в четыре раза больше – 7,9 кг/м³.
- Стоимость армирования стеклопластиком почти в 2 раза ниже, чем металлическим прутом.
- Применение в широком диапазоне температур. Она не теряет своих свойств в при температурах от -60 до +90⁰С.
- В отличие от металла, стеклопластик имеет схожий с бетоном коэффициент термического расширения, поэтому монолит с таким армированием, при перепадах температуры не растрескивается.
- Для монтажа армирующей сетки не понадобится сварочный аппарат, ее достаточно соединить пластиковыми жгутами и фиксаторами.
Как любой материал, полимерная арматура на основе стеклопластика имеет недостатки, которые учитываются при эксплуатации:
Недостаточная устойчивость стеклопластика к высоким температурам, смолы, применяемые для связи волокон, возгораются при температуре 200⁰С. Для частных домов или подсобных помещений это не проблема, но на промышленном объекте, где бетонный монолит должен быть огнеупорным, применение данной арматуры неприемлемо.
- Почти в 4 раза меньший показатель модуля упругости по сравнению со сталью.
- При подготовке сетки, согнуть композит под нужным углом практически невозможно, из-за низкой прочности на излом, такие элементы приходится заказывать на заводе.
- Один из минусов стеклопластиковой композитной арматуры – она не позволяет делать жесткое армирование, а его прочность со временем незначительно, но снижается.
Может ли стеклопластиковая арматура заменить металлическую
Стеклопластиковые изделия появилась на строительном рынке относительно недавно. Однако на тему ее использования создано немало видео и текстовых материалов. Если учесть приведенные выше рекомендации, можно утверждать, что использовать стеклопластиковые изделия можно при укреплении стен или для соединения несущих конструкций с перегородками.
Основное преимущество стеклопластиковой арматуры – на ней не появляется ржавчина. Кроме того, при ее использовании не появляется мостиков холода, чего не скажешь о прутьях из металла. Применение такого материала обосновано в тех случаях, когда сооружаемая постройка не будет слишком тяжелой. Также необходимо использовать ее только при постройке дома на устойчивом грунте.
Длительной практикой успешность применения такого материала еще не подтверждена. Отзывов о нем пока недостаточно, чтобы сделать правильный вывод. По этой причине каждый застройщик в определенном смысле рискует, используя композитную арматуру. Если планируется возводить строение, к которому предъявляются высокие требования прочности и устойчивости, следует выбирать арматуру из металла.
Выводы
При выборе композитной арматуры для усиления бетонных конструкций стоит учесть ее основные плюсы и минусы. Так, материал отличается легкостью, удобством транспортировки и достаточно хорошими показателями прочности. Однако он не выдерживается больших нагрузок на излом. По этой причине для зданий, к которым предъявляются высокие требования в плане прочности и устойчивости, следует выбирать традиционные металлические прутья.
Состоит такой композит из стеклопластикового шнура, обмотанного нитью из углепластика. За счет использования последней увеличивается сцепляемость с бетоном. Если планируется построить легкую конструкцию, можно использовать композит. Обычно композитную арматуру применяют в строительстве малоэтажных домов. Используется стеклопластиковая арматура как для ленточных, так и для плитных оснований.
При использовании стеклопластика лучше посоветоваться с опытными строителями
Особенно важно заручиться их помощью при составлении проекта сооружения
- Композитная доска для террасы
- Сколько клееного бруса надо на дом
- Сколько в кубе бруса
- ФБС блоки: размеры, ГОСТ
