Грамотная укладка плит перекрытия на цоколь фундамента

Особенности заглубляемой монолитной плиты

Вообще, данный вид фундамента относится к категории мелкозаглубляемых – то есть плита заливается практически на поверхности грунта. И только когда плитный фундамент и цокольный этаж составляют единое целое, его можно заглублять хоть на всю высоту стен. Толщина такой плиты должна быть не менее 20 см, хотя поверхностный вариант может иметь и вдвое меньшую толщину.

Чем меньше стыков – тем выше герметичность

Теоретически, стены подвального этажа, соприкасающиеся с грунтом, возводимые не на ленточном, а на плитном фундаменте, могут выкладываться из кирпича. Но гораздо надёжнее, когда они так же выполнены монолитным способом. И дело тут даже не в прочности, а в герметичности ограждающих конструкций.

При монолитном варианте устройства стен заглубляемых помещений, получается нечто, напоминающее бетонную чашу бассейна. Данный вид фундамента так и называется: фундаментная монолитная плита под цокольный этаж. Он удобен ещё и тем, что поверхность плиты послужит отличным основанием для устройства пола (см. Пол в подвале: как сделать).

Цокольный этаж на плитном фундаменте

Кирпичу отдают предпочтение тогда, когда нет времени на ожидание набора бетоном прочности. При этом самым слабым местом являются стыки между основанием и подошвой стен, а так же сами швы кладки.

Как их не заделывай, но со временем влага находит себе путь, и именно в этих местах. Поэтому, проектировщики чаще отдают предпочтение именно монолитному способу возведения стен подвала или цокольного этажа.

Альтернатива кирпичу и бетону

Альтернативным вариантом является сборно-монолитный способ, при котором возведение стен осуществляется с применением дырчатых блоков УДБ. Они служат несъёмной опалубкой: при их использовании сокращается не только время возведения стен, но и уменьшается количество расходуемого на заливку бетона.

Стены из блоков УДБ

 Итак:

  • При монолитном или сборно-монолитном возведении стен, цокольному этажу гораздо проще обеспечить герметичность, так как стыков между стенами и полом не будет. Это наиболее актуально в ситуациях, когда грунтовые воды находятся достаточно близко. Остаётся только разобраться в том, как устроен плитный фундамент для цокольного этажа, для чего вашему вниманию будет представлено видео в этой статье.
  • Вряд ли, конечно, хозяин будет осуществлять его устройство своими руками, так как здесь объём работ для целой бригады, выполняемый в несколько этапов. Да и заливка плиты представляет собой непрерывный процесс, который нужно закончить за один день, и рабочие руки тут на вес золота.
  • Заметим, что бетонщики должны руководствоваться проектной документацией, а не просто «ценными указаниями». Но для того, чтобы понять, не допускаются ли при устройстве фундамента нарушения, заказчик, каковым и является владелец будущего дома, должен как минимум иметь представление о технологии.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Неправильная подготовка основания

Эта ошибка связана с главным страхом, что пол по грунту просядет. Чтобы этого не произошло под полом надо сформировать плотную подушку. В качестве основания лучше всего подходит песок, так как его проще уплотнять. Рассмотрим основные ошибки на этом этапе.

Уплотняют весь слой песка сразу – качественного уплотнения можно добиться только при послойном уплотнении. Толщину слоев делают в зависимости от используемого для трамбовки оборудования.

В большинстве случаев используют виброплиту или виброногу, у виброплиты толщина уплотняемого слоя зависит от веса прибора. Обычно рекомендуют арендовать технику, которая способна уплотнять слои по 15 – 30 см. Подробнее про ошибке при уплотнении грунта читайте в статье на сайте.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

  1. В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
  2. Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
  3. Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
  4. На каждом прутке загните конец длиною 10 см в крючок.
  5. Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
  6. Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
  7. Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Раствор для укладки плит перекрытия

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

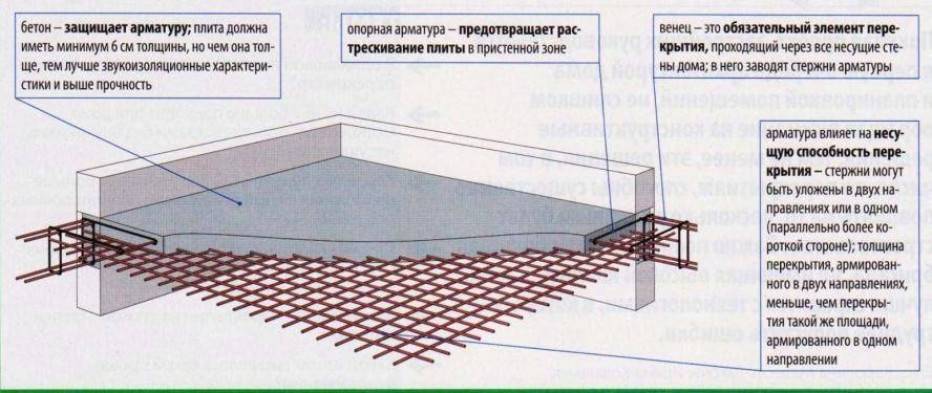

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

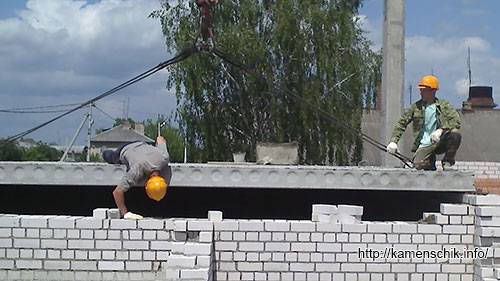

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 ммна железобетонные конструкции – 75 ммна каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Технология укладки плит перекрытия на фундамент

@@=

Одним из этапов при строительстве дома является укладка на фундамент плит перекрытия.

Правильный монтаж данных конструктивных элементов позволит создать прочную опору для строения.

В данной статье приведены особенности выбора материалов и способ укладки фундаментных плит.

Особенности монтажа

Чтобы сделать правильный выбор материала для перекрытия, следует исходить из площади строения.

Если метраж дома небольшой подойдут плиты толщиной в 10 см.

Для больших строений нужны плиты, толщина которых составляет 20-25 см.

Также важно учитывать вид материала. Плиты подразделяются на следующие типы:

  1. Многопустотные плиты – представляют собой панели с размещенными по контуру ребрами. Их длина составляет 9-15 м.
  2. Монолитные железобетонные плиты перекрытия под фундамент.
  3. Железобетонные кругло-пустотные. Этот тип является наиболее востребованным в качестве материала для перекрытия. Такая тенденция объясняется наличием определенных преимуществ перед вышеперечисленными разновидностями сырья.

Достоинства и недостатки укладки основания

  1. Небольшое давление на грунт. На 1 м осуществляется давление до 1 кг. Это оказывает положительное влияние на сезонные изменения почвы.

    При замерзании и оттаивании грунта происходит равномерное поднимание и опускание плиты, что уменьшает действие сил пучения на постройку.

  2. Укладка плит в качестве перекрытия требует меньше затрат труда и времени, чем процесс заливки бетона.
  3. Имеющиеся в них пустоты обеспечивают хорошую изоляцию от шума, а также препятствуют потере тепла.
  4. Кроме этого эти плиты имеют сравнительно небольшой вес.

Как недостаток фундамента из плит перекрытия можно определить тот нюанс, что при монтаже на большой площади основание будет сборным.

Необходимые меры по подготовке плит

Данный этап перекрытия фундамента предполагает проверку параметров плит:

  • каждый фрагмент должен иметь правильную геометрическую форму;
  • на нем должны отсутствовать выступы и сколы.

При наличии подобных дефектов их следует устранить их до начала работ. Помимо этого желательно заделать торцы плит перед укладкой.

Это можно сделать двумя способами. Пустоты следует заполнить кирпичом и залить цементом.

Также возможен другой вариант — заполнить их теплоизоляционным материалом.

Подготовка фундаментной поверхности

Перед началом работ необходимо определить является ли поверхность фундамента максимально ровной, поскольку это основное условие для качественной укладки плит.

Если поверхность не соответствует этому требованию, она должна быть соответствующим образом подготовлена.

Определить насколько фундамент является ровным можно с помощью строительного уровня:

  • в первую очередь следует выявить наиболее высокие и низкие места;
  • ориентируясь на величину перепада между ними, определяют способ выравнивания фундамента.

Если разница незначительная и не превышает 5 см, добиться ровной плоскости можно путем применения цементно-песчаной стяжки: на основание первоначально укладывается арматурная сетка, на которую заливается слой цементного состава.

При перепаде между верхними и нижними показателями больше 5 см, для выравнивания основания выполняется кирпичная кладка. Если фундамент собран из блоков, нужно установить железобетонный пояс.

Этап выполнения монтажных работ

После завершения работ по выравниванию поверхности можно приступать к установке плит перекрытия на фундамент.

Выполнять это следует посредством грузоподъемной техники, поскольку вес плит достигает нескольких тонн.

Существует два варианта укладки:

  • на сухую поверхность;
  • на цемент.

Предпочтительнее выбрать второй способ, так как для этого потребуется небольшое количество цемента, но таким образом будет обеспечена дополнительная прочность укладки.

При приготовлении раствора следует учитывать некоторые нюансы:

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

  • Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
  • Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
  • Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
  • Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
  • Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
  • Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
  • Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

  • опирание на кирпичный цоколь плит длиной до 4м — 70 мм;
  • опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
  • опирание на бетон — 60 мм.

Представленные выше значения — это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

  • выпадение конденсата в месте опирания;
  • появление плесени и грибка;
  • снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
  • нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

  • куски из минераловатных плит, обернутые в полиэтилен;
  • пенопласт, обернутый в полиэтилен;
  • экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один — снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания. После подготовительных работ и определения величины опирания начинается укладка плит на фундамент

Монтаж перекрытия выполняется в следующем порядке:

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами

  1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
  2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
  3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
  4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
  5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
  6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

Как укладываются плиты перекрытия на газобетонные блоки?

Укладка плит перекрытия на газобетонные блоки выполняется только после предварительного устройства армопояса и набора бетоном проектной прочности.

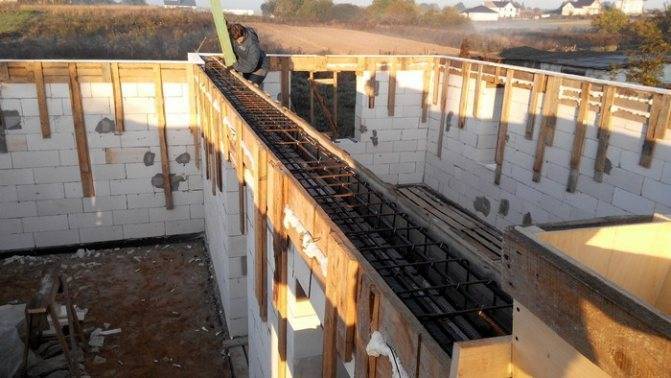

Фото 6. Армопояс, выполненный с применением съемной опалубки

Армопояс в конструкции зданий выполняет несколько функций:

· исключает вероятность деформации стен;

· увеличивает общую прочность и жесткость строения;

· минимизирует негативные воздействия неравномерной усадки фундамента.

Фото 7. Армопояс из U-блоков

Процесс устройства состоит из нескольких этапов:

  • сооружение опалубки;
  • изготовление армирующего каркаса;
  • прокладка утеплителя по внешнему контуру несущих стен;
  • бетонирование конструкции.

Опалубка может быть разборной и несъемной. Сборно-разборная конструкция сооружается с применением деревянных щитов или листов OSB. Более удачным решением будет выбор несъемной опалубки из специальных газобетонных U-блоков (или П-блоков, что одно и тоже), кладка которых выполняется на всех несущих стенах по аналогии с обычными газоблоками.

Фото 8. Деревянная опалубка под армопояс

На следующем этапе изготовляется армирующий каркас. Для этого применяется рифленая арматура сечением 10-12 мм, которая соединяется между собой при помощи вязальной проволоки

Важно обеспечить расположение металлических прутков на несколько сантиметров вглубь бетона для предотвращения коррозии и разрушения

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом

Бетонирование армопояса требуется выполнить за один прием для получения монолитной конструкции. Для этих целей обычно применяется бетон марки М200 или более. Одновременно с заливкой выполняется уплотнение смеси с помощью глубинного вибрационного оборудования или путем покалывания свежего состава обычным толстым прутком либо палкой.

Фото 10. Бетонирование армопояса

Более детально процесс устройства армопояса с применением U-блоков в качестве несъемной опалубки рассмотрен в представленном ниже видео:

Монтаж плит перекрытия производится с помощью автокрана, как правило, с опорой на 2 короткие стороны. Схема раскладки изделий и глубина опирания обычно отражаются в проектно-технической документации на строительство дома. Оптимальными показателями глубины опирания являются 100-150 мм.

Фото 11. Процесс монтажа газобетонных плит

Технологические аспекты укладки ЖБ плит:

  1. Выкладывание слоя цементно-песчаного раствора толщиной 20-30 мм на несущих стенах в местах расположения железобетонных изделий.
  2. Строповка, подъем и перемещение плит к месту установки.
  3. Опускание ЖБИ на стеновые конструкции с одновременным корректированием положения.
  4. Корректировка положения изделий с помощью ломов уже после укладки.
  5. Анкеровка плит между собой и с несущими стенами.
  6. Заделывание швов между смежными изделиями цементно-песчаным раствором или бетоном с предварительным армированием. Техника заделки зависит от размеров стыков.

Фото 12. Монтаж железобетонных плит на стены из газобетона

Процесс укладки многопустотных плит перекрытия на стены из газобетонных блоков детально показан в следующем видео:

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 6208 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 9328 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 4335 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 11442 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 8133 руб/штПодробнее

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Самостоятельное проведение работ

Тот, кто бывает заинтересован в устройстве именно такого типа основания под свой дом, всегда точно знает причину подобного выбора. Она может заключаться в сокращении сроков строительства, в снижении трудозатрат и главным образом в экономии финансовых средств.

Особенно выгодным это становиться при самостоятельном выполнении работ. Услуги профессиональных бригад оцениваются высоко. Провести же армирование и бетонирование плиты, опираясь на собственные силы вполне реально.

Из-за этого от мастеров-строителей нередко отказываются и берут дело в свои руки. Проводят расчёт плитного фундамента, определяют его месторасположение.

Резка плит

Алмазный диск для резки пустотных плит перекрытия

В техническом проекте организации работ приводится план раскладки элементов перекрытия с указанием размеров и спецификацией, что упрощает работы. Иногда сложная планировка строения исключает возможность применения стандартных панелей. Плиты режутся или делается монолитное перекрытие своими руками по месту.

Резать железобетонные изделия допускается, но с соблюдением правил. Нельзя кроить пустотные элементы длиной более 5 м при толщине 220 мм или имеющие на торцах анкеры. Любое нарушение целостности плиты негативно сказывается на прочности, т.к. в изделии ставится арматура под напряжением для сопротивления изгибу и кручению.

Следует заказать резку на заводе с необходимым оборудованием для сохранения качеств железобетонного элемента. Укорочение панели на стройке связано с большими физическими усилиями. Рабочие надевают средства личной защиты и соблюдают правила техники безопасности.

Правила резки:

  • координация размеров выполняется, когда изделие находится внизу с помощью дисковой пилы или болгарки, лома, кувалды, разметочного инструмента;
  • используется алмазный диск, который режет арматуру и бетон;
  • предварительно определяется местоположение арматурных стержней;
  • делается пропил вдоль изделия и затем поперек;
  • кувалдой сбивается бетон, срезается арматура.

Виды различных плит перекрытия и их типу по назначению

Плиты перекрытия различаются по их типу (месту расположения), а также по методу их устройства и материалам, из которых они сделаны. Разные типы перекрытий требуют свой определённый подход в плане проведения работ по их защите от воздействия воды и влаги.

В частном доме с 2 этажами, будет или 2 или одно перекрытие. Если у дома есть цоколь или подвал, то первое перекрытие будет между цоколем и первым этажом, второе межэтажное перекрытие будет между первым и вторым этажом и третье между вторым этажом и чердаком или техническим помещением перед кровлей.

Типы перекрытий по месту положения:

  1. Чердачные перекрытия – Находятся между техническим этажом или чердаком и служат последним рубежом защиты основных помещений от проникновения воды, если у кровли будут протечки. Если чердачное пространство выполнено в частном доме, то от качества плиты зависит в том числе и качество жизни в жилой зоне чердака и под ним.
  2. Межэтажные перекрытия – Являются разделяющим конструктивом между отдельными этажами. Гидроизоляция таких перекрытий крайне важна и не только в мокрых зонах, так как именно она способна предотвратить протечки воды из одного помещения в другое, ниже стоящее. Гидроизоляция межэтажных перекрытий в основном актуальна в многоквартирных жилых домах, где в случае отсутствия качественной гидроизоляции, прорыв трубы в мокрых зонах (кухня, санузел) может привести к серьёзным последствиям и затоплению соседей.
  3. Цокольные перекрытия и перекрытие первого этажа – этот элемент сооружения находится между первым этажом и цоколем. Задача перекрытия цоколя выдерживать будущие нагрузки.

Виды перекрытий по способу устройства и монтажа:

  1. Сборные перекрытия -Делятся на балочные и плитные. В случае с блочными несущие балки дополняются бетонными блоками и заливаются стяжкой. При использовании плитных используются готовые железобетонные плиты. В кирпичных и монолитных зданиях в большинстве случаев используются монолитные или крупноформатные сборные перекрытия из заводских многопустотных железобетонных плит, что делает их достаточно лёгкими. Один из самых больших недостатков сборных конструкций в плане защиты от проникновения воды это наличие многочисленных швов, через которые легко проходит вода.
  2. Монолитные перекрытия – В отличие от сборных плит, монолитное бетонное перекрытие не имеет швов и заливается разом на готовый армированный каркас. Заливка монолита делается из качественного товарного бетона и опирается на стены конструкции.
  3. Облегчённые монолитные перекрытия – Бетон заливается по профилированному листу и в итоге весит меньше обычной монолитной плиты.
  4. Филигранные железобетонные плиты – некий средний вариант между монолитным перекрытием и сборным. Эти перекрытия сделаны из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их делают самостоятельно непосредственно на месте производства работ или заказывают на профильном производстве.

Схема устройства монолитных перекрытий в разрезе:

Смотреть схему

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
