Как усилить балку деревянного перекрытия?

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном Усиление балок углеволокном — схема Усиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

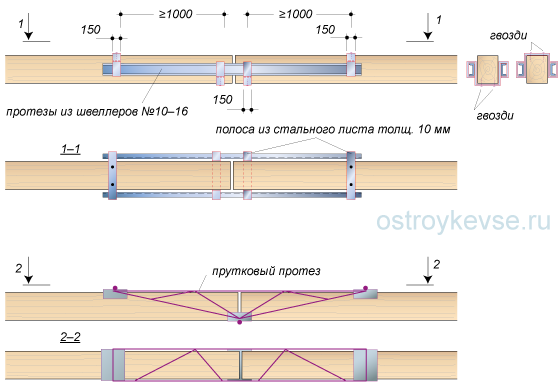

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля Усиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

голоса

Рейтинг статьи

Временное усиление

В случае обнаружения аварийного состояния конструкции может возникнуть потребность во временном ее укреплении для предотвращения обрушения. Инструкция по выполнению временного укрепления зависит от типа конструкции.

Чаще всего предпринимают следующие действия:

  • Для укрепления балок, расположенных на высоте до 6,5 метра можно использовать подпорные стойки.
  • При высоте более 6,5 метра необходимо выполнить пространственные стойки.


Схема подпорки стенок

  • Для укрепления стен или вертикальных стоек следует использовать подкосы, которые должны упираться в горизонтально расположенный штырь, установленный в подпираемой конструкции. Такой вариант подходит для стенок высотой до 6 метров.
  • Если высота стен превышает 6 метров, следует использовать несколько подкосов разной длины, которые необходимо соединить друг с другом поперечинами, как показано на схеме.
  • В случае разрушения древесины, что может произойти по причине гниения, продавливания шайбами болтов и пр., можно использовать накладки из досок, деревянных брусков или даже швеллерных профилей.

Вот, пожалуй, и все наиболее эффективные способы усиления деревянных конструкций.

Прогнулись деревянные балки перекрытия. Перекрытия досками на и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Усиление деревянных конструкций

Наращивание опорной части деревянными накладками

Наращивание опорной части металлическими накладками

Установка надбалок и подбалок

Установка прутковых протезов

Установка концевых протезов из прокатных профилей

Установка протезов в пролете балки


Установка шпренгелей


Усиление растянутых деревянных элементов конструкций

Усиление опоры стропильных ног подкосами

Усиление низа стропильных ног деревянными накладками или металлическим протезами

Усиление стропил переносом нагрузки со сгнившего мауэрлата на новый

Замена поврежденной части стойки

Замена прогнившего основания стойки

Выправление выпучившейся деревянной стойки

Усиление деформированной стойки

Решение по восстановлению деревянных конструкций принимается после проведения детального инженерно-технического обследования всех строительных конструкций здания или сооружения. В процессе обследования в первую очередь следует выявить дефекты, которые могут вызвать обрушение конструкций, а именно:

  • поражение древесины в сильной степени грибковой гнилью или дереворазрушающими насекомыми;
  • разрывы полные или частичные растянутых элементов (поясов, раскосов, стоек и т.д.);
  • трещины в древесине ответственных частей конструкций (узлы, стыки);
  • значительные деформации сжатых и изогнутых конструкций и их элементов.

Для предотвращения обрушения конструкций, находящихся в аварийном состоянии, обязательна постановка временных подпирающих стоек и балок.

При незначительных биологических повреждениях древесину, сохранившую прочность, следует очистить от грибковых налетов до здоровых слоев и тщательно обработать антисептиками с последующим усилением накладками из досок. Древесину, в значительной степени утратившую свои нормальные физико-механические свойства, необходимо удалить, при этом удаляется не только явно разрушенная древесина, но и прилегающая к ней на расстоянии до 0,5 м здоровая на вид.

Каменные, кирпичные и бетонные поверхности, примыкающие к пораженным участкам древесины (балочные гнезда, кирпичные столбы и т.д.), тщательно очищают от грибковых образований, а затем прокаливают паяльной лампой или обрабатывают маслянистыми антисептиками.

Древесина для усиления несущих элементов деревянных конструкций должна удовлетворять требованиям первого сорта.

Поскольку размеры и характер усиливаемых элементов очень разнообразен, выбор того или иного способа усиления, а также сечения элементов усиления (профилей, болтов, накладок и т.д.) определяются в проекте на усиление конструкций.

Не пропустите: Усиление железобетонных колонн на участках сопряжения с перекрытиями

Усиливают не только деревянные конструкции, но и берега.В качестве наиболее распространенных вариантов укрепления склонов можно назвать:

  • буны;
  • гибкие и жесткие волногасящие сооружения;
  • шпунтовое ограждение;
  • подпорные стены из габионов;
  • биоматы и растения.

Уменьшение шага

В этом случае между существующими балками устанавливают новые. Но метод не дает такой эффективности как предыдущий. При вычислении несущей способности пролет берут во второй степени (по первой группе предельных состояний), а шаг всего в первой. Уменьшение пролета в два раза увеличивает несущую способность в 4, а шага — в 2.

Глубину опирания балок назначают от 200 мм. Новые и существующие элементы обрабатывают антисептиком. По желанию можно использовать антипирены, которые повышают сопротивляемость огню. В местах соприкосновения разных по свойствам материалов (дерево с металлом, кирпичом или бетоном) укладывают гидроизоляцию: Технолэласт, рубероид, Линокром и т.п.

Каких правил следует придерживаться?

Помимо основных расчетов по длине балок и вырезов, с помощью которых будет происходить соединение, необходимо учитывать и другие нюансы, позволяющие удлинить и установить перекрытие качественно.

  1. Для сращивания балок выбирают древесину одной породы и желательно одного цвета, если балки не будут скрыты под отделкой. Разные породы дерева ведут себя по-разному, некоторые более крепкие, другие больше подвержены растрескиванию.
  2. Процент влажности материалов не должен превышать 15%. Это должно быть высушенное дерево, которое в процессе эксплуатации не ссохнется, образовав щель в районе сцепления. Если не удается добиться одного показателя для 2-х брусков, разница не должна превышать 3%.
  3. Дерево выбирают качественное, без дефектов, синевы, гнили. Не стоит рисковать, стараясь сэкономить, особенно когда речь идет о чердачном перекрытии.
  4. Перед установкой балок и соединением, пиломатериал необходимо обработать антисептиком и антипиренами.
  5. После склеивания частей, остатки клея необходимо убирать на месте. Когда он высохнет, очистить поверхность будет сложнее.
  6. Сращивание производят по вертикали относительно лицевой стороны. То есть сам разрез должен быть параллелен потоку ветра, чтобы избежать продувания через щель.
  7. На стыке перед соединением прокладывают слой утеплителя. Древесина не должна соприкасаться друг с другом в месте разреза. Если части бруса начнут высыхать, утеплитель в районе замка предотвратит продувание.
  8. Брус для сращивания выбирают одного калибра (одной толщины).
  9. Удлиненный брус не должен утолщаться в месте соединения.
  10. Сращивание балок необходимо делать в разбег, не по одной линии, чтобы не создавать давление на один, наиболее уязвимый участок перекрытия.

Применение накладок

Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.

Причем накладки можно ставить как с боков балки, так сверху и снизу. Однако, в любом случае для ремонта необходимо использовать высохшею древесину, обработанную антисептиком или антигрибковым раствором.

Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Типы горелок для котлов и их особенности
Наиболее подходящий материал для теплообменника газовых котлов
Замена радиаторов отопления в квартире
Обслуживание газовых котлов
Капитальный ремонт
системы отопления

«Малой кровью»

Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине

При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом

Протезы прутковые

Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.

Усиление углепластиком

Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать

В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

  • ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку; проволоку прочно закрепляют внутри кладки по центру; длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус; после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

    • Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.
  • Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м. Как правило, их устанавливают в одном направлении – преимущественно поперек помещения. На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия. Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м. Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка. Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры. Затем монтируют поперечные брусья с шагом в 1 м.

Как закрепить ↑

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

Усиление металлом

Если нет возможности увеличить высоту перекрытия, применяют металл. Выделяют три способа:

  • накладки из стальной полосы;
  • шпренгельной затяжкой;
  • взятие в обойму.

Полосовую сталь применяют при незначительных повреждениях. К балке по бокам фиксируют полосы из листа толщиной 10—14 мм. Перед выполнением работ материал обрабатывают антикоррозийным покрытием. В местах соединения дерева и стали стоит предусмотреть слой гидроизоляции (Техноэласт и т.п.). Это предотвратит разрушение разных по влажности элементов. Фиксацию выполняют на саморезы, болты или шпильки.

Усиление шпренгелем позволит уменьшить прогиб перекрытия. Затяжка представляет собой перевернутую ферму (треугольную или трапециевидную). В упрощенном случае конструкция состоит из подвески (вертикальный элемент в середине пролета прогона) и тяжей, закрепленных по бокам балки.

При серьезных повреждениях используют металлические обоймы. В этом случае металлопрокат крепят с двух сторон прогона. Небольшие пролеты усиливают уголками, большие — швеллером. Высоту швеллера подбирают так, чтобы балка влезала между его полками. В обязательном порядке обойма должна опираться на стены. Рекомендованная глубина опирания — 250 мм.

Метод актуален при повреждении опорной части перекрытия. В этом случае существующую балку укорачивают, а вместо ее торцов изготавливают протезы. Эти элементы могут быть из:

  • деревянных досок или брусков с двух сторон от существующего элемента;
  • металлического проката (уголок, швеллер);
  • стержней арматуры класса А400 (АIII) диаметром не менее 16 мм (используют не отдельные пруты, а фермы из них).

Работа по усилению усложняется тем, что требуется отрезать опорный участок несущей балки. Придерживаются следующего порядка действий:

  • 1) на расстоянии 1—1,5 м от стены устанавливают временные стоки под балки (сечением не менее 150×150 мм);
  • 2) разбирают перекрытие в опорной зоне и часть стены в месте опирания;
  • 3) отрезают поврежденный участок прогона (примерно на 50 см);
  • 4) устанавливают протез с защемлением его в стену;
  • 5) надежно фиксируют протез и балку между собой.

Объявление

Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

Недостатки деревянных полов на лагах

  •    Пожароопасность. Эти недостаток присущ всем конструкциям из дерева и требует строго соблюдения правил пожарной безопасности. Особенно ответственно необходимо отнестись к защите пола в горячих точках дома , таких как кухня и места у печи если таковая имеется в доме.
  •   Слабая влагостойкость. Дерево хорошо впитывает влагу, что особенно отражается на деревянных полах. Следует избегать обильных затоплений полов на лагах, поскольку влага из такого пирога пола, будет выходить очень долго и с негативными последствиями в виде вспучивания, изменения геометрии пола и возможно появление грибка и плесени.

чрезмерное намокание деревянных полов может вызвать появление плесени

  • Повышение уровня пола. Лаги уменьшают высоту помещения на 15-20 см , что в некоторых домах может быть критично из за изначально низких потолков.
  •  Опасно и не рекомендуется монтировать системы теплых полов. Теплые полы установленные внутри каркасных полов, потребуют больших затрат на защиту дерева от высоких температур и создают неоправданный риск возгорания полов. Потому, по правилам пожарной безопасности и с учетом здравого смысла не рекомендуется монтировать системы теплых полов в основании дома на лагах.

теплый пол не рекомендуется монтировать в полах на лагах

Параметры стойкости конструкции

Для определения параметров стойкости конструкции из цельной древесины (к примеру, хвойной) скорость выгорания данной древесины принимают равной 0,8 мм/мин. В ходе расчета перекрытий по открытым древесным балкам высотой 24 см при ширине пролета 5,8 м либо 5,85 м ширина балок увеличивается до 120 мм и больше. Таким образом, с учетом огнестойкости в данном случае необходимо выбирать балки, поперечное сечение которых составляет 11 см х 24 см.

Делая вывод из всего вышесказанного, можно сказать, что относительно надежности пожарной безопасности и звукоизоляции перекрытий дома остается еще довольно много вопросов, которые в ближайшие годы предстоит решать объединенными усилиями конструкторов, ученых, изготовителей строительных материалов, проектировщиков, а также строителей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
