Как подключить накопительный водонагреватель (бойлер) к водопроводу и электросети своими руками

Особенности установки бойлеров

На рынке сантехники присутствует огромный выбор моделей водонагревательных устройств, их можно устанавливать в квартире либо в частном доме в любом удобном помещении. Требуемый объем жидкости определяет размер бака.

Водонагреватели имеют свои особенности, но при правильном монтаже устройства смогут обслуживать и душ, и кран одновременно. То есть один прибор будет подавать горячую воду сразу на кухню и в ванну.


Оба типа устройства имеют один принцип работы: преобразуют электрическую энергию в тепловую, поэтому в основе конструкции находится нагревательный тэн.

Если иметь схему подключения, необходимые инструменты, то можно самостоятельно выполнить установку бойлера в доме либо квартире.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию.

Видео с инструкцией по подключению подробно расскажет об особенностях монтажа.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

  • монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
  • если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
  • поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
  • перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Способы установки проточных водонагревателей

Существуют временный и постоянный способы подключения проточных электрических бойлеров.

При временном варианте установки к трубе подачи вода прикрепляется кран-тройник и через гибкий металлизированный шланг он соединяется в входным патрубком проточного водонагревателя.

Необходимо помнить, что для того, чтобы проточный водонагреватель не вышел из строя – в нем при включении нагрева должна находиться вода. Таким образом включение и выключение проточного бойлера должно выглядеть следующим образом:

  • Включается подача воды в проточный водонагреватель,
  • Включается электрический нагрев,
  • Выключается электрический нагрев,
  • Выключается вода, поступающая в нагреватель.

Современные бойлеры могут иметь автоматическую защиту, которая предотвращает включение ТЭНов при отсутствия воды в системе, но такие модели стоять чуть дороже.

При стационарной врезке проточного водонагревателя он устанавливается параллельно имеющейся системе водоснабжения. Для этого в трубу подачи холодной воды врезается кран-тройник. Таким образом поток холодной воды делится на две части. Одна часть воды будет поступать непосредственно на холодный вход смесителя, а вторая будет поступать на вход водонагревателя, который обозначен синим цветом. Нагретая вода будет поступать в горячий вход смесителя.

соединение труб

Перед запуском водонагревателя в рабочем режиме необходимо проверить его герметичность. В случае отсутствия течи – включайте его в электрическую сеть.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Статья по теме: Краска для обоев под покраску: какую выбрать

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

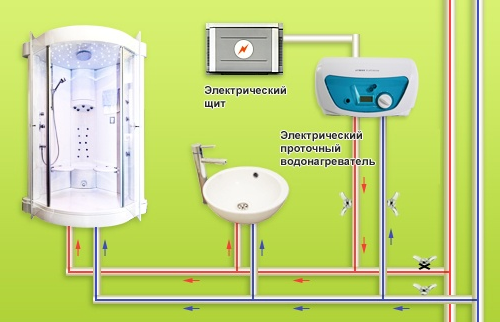

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Виды бойлеров

Прежде всего начнем с того, какими же бывают бойлеры, это важно, а потом поговорим о схеме подключения бойлера. Глобально идет разделение на 2 категории, в зависимости от того, как водонагреватель работает с водой

Потому бойлеры бывают проточными и накопительными.

В первом случае нагревательный элемент работает практически постоянно, ведь нагревает воду по мере ее использования. Такие бойлеры намного компактнее накопительных аналогов, но платить за это приходиться рублем – подобные устройства потребляют очень много энергии, независимо от используемого источника.

Чаще всего проточные бойлеры электрические, а потому во время монтажа вам нужно позаботиться о надежной силовой линии под него.

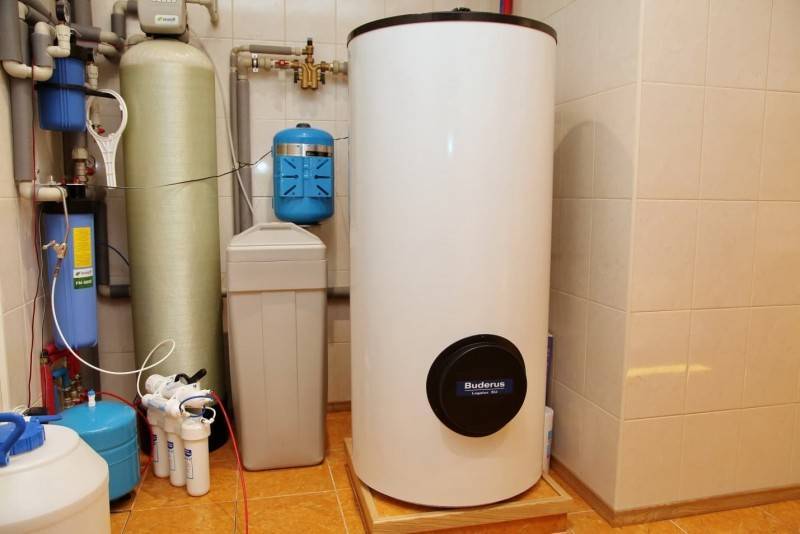

С другой стороны, есть накопительные водонагреватели, которые сыскали больше популярности среди населения стран СНГ. Эти бойлеры занимают больше места, нежели проточные, а их размер зависит от объема, который может быть в пределах от десятка литров до нескольких сотен.

Потребление энергии у этих бойлеров значительно ниже, чем у первого варианта, ведь нагрев воды происходит более плавно.

Для подключения такого бойлера в квартире нужно учесть несколько нюансов. Для начала подберите нужный объем в зависимости от количества жильцов, а после этого найдите место для его монтажа, ведь он должен помещаться физически по размеру.

Для семьи из 3-х человек рекомендуется накопительный бойлер объемом около 120ти литров, чтоб никому не приходилось ждать утром пока вода нагреется.

Схемы подключения к воде настенного накопительного водонагревателя

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

  • без группы безопасности;
  • с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

Обратный предохранительный клапан

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)

Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Монтаж запорной арматуры при установке бойлеров

При самостоятельной установке электрической накопительной водонагревательной системы нужно знать определённые особенности проведения работ. К холодному водопроводу установка элементов бойлера выполняется с соблюдением определённой последовательности:

  • устанавливается тройник;
  • выполняется установка на боковом отводе тройника крана, предназначенного, для слива воды из резервуара;
  • на свободном отводе тройника крепится клапан, для предотвращения обратного движения воды;
  • сразу после клапана устанавливают запорную арматуру, которую подсоединяют к трубе подачи холодной воды;
  • при необходимости монтируется понижающий давление воды редуктор.

При этом установка редуктора для предотвращения повреждения элементов бойлера должна производиться непосредственно на отвод магистральной линии водопровода. На трубу горячего трубопровода монтируется только кран.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Установка

Потребуется:

  • Ударная дрель или перфоратор и набор буров 8-10 мм;
  • Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
  • Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

четко продумайте, где будет размещена конструкция;
свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
проверьте состояние всех труб и стояков

При необходимости замените их;
держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

  • корпус;
  • провод питания;
  • выводная труба для воды;
  • клапан давления.

Первый запуск проточного водонагревателя

При отключении горячего водоснабжения закрываете на вводе в дом или квартиру кран ГВС. Холодная вода остается открытой.

Далее открываете оба запорных вентиля на водонагревателе.

После этого поворачиваете любой кран горячего водоснабжения на кухне или в ванной на 20-30 секунд.

Тем самым вы пропускаете холодную воду через прибор, выгоняя со всех трубок и полостей скопившийся воздух. Только после всех этих манипуляций можно включать автомат в щитке.

При первом запуске желательно выбирать мощность по умолчанию, а уже в дальнейшем меняйте режимы и температуру нагрева согласно потребностям.

Такой проточный водонагреватель запускается на весь сезон отключения горячего водоснабжения. Не нужно его каждый день щелкать туда-сюда.

Все современные модели работают по простому принципу – есть подача воды через него, он греет. Если нет – стоит отключенный в ждущем режиме.

То есть, он не греет постоянно воду внутри себя по принципу того же бойлера.

После того, как в центральной системе горячую воду вновь запустили, все операции проделываете в обратной последовательности:

отключаете автомат

закрываете запорную арматуру нагревателя

открываете на вводе кран ГВС

https://youtube.com/watch?v=-k29H5YNinM%3F

Советы для накопительного водонагревателя

  1. Прибор включать следует только после заполнения емкости водой.
  2. Защитную крышку с резервуара при включенном электропитании снимать запрещается.
  3. Не рекомендуется видоизменять крепежные параметры или конструкцию анкеров.
  4. К трубопроводу прибор подключать следует только после предварительной установки предохранительного клапана.
  5. Без заземления водонагреватель использовать нельзя.
  6. Все сантехнические и ремонтные работы следует проводить, соблюдая технику безопасности.

На сегодняшний день ассортимент водонагревателей настолько широк, что под любые потребности и предпочтения можно выбрать модель без затруднения. После этого только останется почитать советы, посмотреть видео инструкцию и установить бойлер в квартиру, дом или на дачу своими руками.

Установка бойлера: видео

Производители водонагревателей предлагают покупателям своей продукции разные модификации изделий, которые рассчитаны на установку как в доме, так и в квартире , как в ванной комнате, так и в других помещениях. В зависимости от потребностей бойлеры имеют разный объем бака.

Наиболее распространенные типы электрических водонагревателей в быту – это:

  • накопительные;
  • проточные.

Оба типа бойлеров имеют свои особенности работы, но каждый из них, если подключить его правильным образом, будет обеспечивать горячей водой одновременно и кран и душ. Таким образом, если установить водонагреватель нужным способом, вы сможете получать горячую воду как в ванной комнате, так и на кухне от одного устройства.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию. Поэтому оба типа бойлеров оснащены нагревательным элементом. При наличии схемы подключения, инструментов и расходных материалов вы сможете без труда установить у себя в квартире или на даче бойлер своими руками.

Ниже прилагаем обучающее видео о том, как установить своими руками водонагреватель, и что для этого потребуется.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие

Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

  • Газового типа.
  • Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

Прямого.

  • Комбинированного.
  • Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Выбор проточного водонагревателя

В наше время аналоги проточного (настенного) водонагревателя безопасны и относительно несложны в эксплуатации (ранее такой вид агрегата был известен, как газовая колонка).

Схема проточного бойлера, работающего на газе, где:

  • 1 – короб;
  • 2 – камера сгорания;
  • 3 – змеевик;
  • 4 – радиатор;
  • 5 – устройство, прерывающее тягу;
  • 6 – горелка;
  • 7 – клапан, регулирующий давление;
  • 8 – блок-кран;
  • 9 – трубопровод с горячей водой;
  • 10 – газовый клапан;
  • 11 – газоподающая труба;
  • 12 – трубопровод с холодной водой;
  • 13 – рукоять запальника;
  • 14 – рукоять горелки.

Этапы установки

Как уже было сказано выше, установка газового нагревателя воды с открытой камерой должна соответствовать всем действующим нормативным актам. Все пункты по технике безопасности должны быть строго соблюдены. Если вы решили начать установку с нуля и без посторонней помощи, учтите, что сделать это будет очень непросто, поскольку основание требует соединения с магистралями газа и воды. Устанавливается водонагреватель на кухне (но ни в коем случае не над газовой плитой) или в ванной комнате

Очень важно, чтобы в помещении была установлена вытяжка. Гораздо проще будет заменить старый водонагреватель на новый, поскольку все правила были соблюдены ранее

Для этого потребуется подключить его к газовой трубе, водопроводу и установить вытяжку

Гораздо проще будет заменить старый водонагреватель на новый, поскольку все правила были соблюдены ранее. Для этого потребуется подключить его к газовой трубе, водопроводу и установить вытяжку.

Как убрать соединения с газом и водой? Для того чтобы избавиться от старого водонагревателя, потребуется вентилями отсоединить воду и газ, открутить гайку газового шланга (или трубы). Для этого используйте разводной ключ. В случае если вы столкнулись с газопроводной трубой, будьте осторожны, иначе можно ее повредить. Открутив шланг (трубу), разъедините ее с колонкой. Шланг проверьте на прочность, возможно, не придется его заменять на новый, но учтите, что вы должны быть уверены в его качестве и надежности. Далее проделайте те же действия с колонкой водоснабжения.

Как отсоединить дымоход? Теперь вам предстоит снять трубу, которая соединяется с дымоходной. Снимите старый агрегат с крюков. Крепления также можно оставить прежние (но проверьте, подходят ли они для нового водонагревателя).

Нюансы установки колонки: прежде чем начать вешать колонку, обратите внимание на то, что есть моменты, которые нужно учесть: это высота помещения от потолка до пола. Если она не превышает 2 м, то дымоходная труба не должна быть меньше 50 см. Если потолочная высота составляет более 2 м (например, 2,7 м), труба должна быть минимум 25 см

Если потолочная высота составляет более 2 м (например, 2,7 м), труба должна быть минимум 25 см.

Как подключить бойлер? Итак, вы повесили колонку, теперь ее нужно подключить к системе водопровода и газопровода. После подключения шланга к водопроводной системе отрегулируйте гайки на шланге так, чтобы краны не протекали.

Утечку газа можно проверить таким способом: когда шланг подключен, намыльте его обычным мыльным раствором. Если после включения газа не появились пузырьки, считайте, что с этим делом вы справились.

Учитываем тип водопровода

Полипропиленовый

Чтобы обеспечить надежное соединение труб из полипропилена, нужно использовать специальные оконечные муфты и повороты. При этом трубы лучше выбирать стабилизированные, то есть, дополнительно армированные еще одним слоем (чаще всего это – алюминиевая фольга).

Самые большие сложности возникнут в том случае, если водопровод начали эксплуатировать еще до установки бойлера. Тогда часть труб придется вывести из стены, чтобы произвести подключение по всем правилам. Работу выполняем в следующем порядке:

  • разрезаем трубы и присоединяем к ним тройники при помощи паяльника;
  • к тройникам присоединяем еще трубы, которые будут монтироваться к прибору;
  • выполняем соединение трубы с водонагревателем через кран (здесь нам понадобится оконечная муфта);
  • выполняем те же шаги для подключения к водонагревателю трубы с горячей водой.

Металлический

Когда речь идет о металлическом водопроводе, обычно имеются в виду трубы из стали. Подключение к таким трубам производить сложнее – связано это, прежде всего, с особенностями материала. Для более надежного соединения следует использовать особый хомут, способный выдерживать большую нагрузку. Хомут должен иметь, так называемую, «врезку» (специальный патрубок).

Подключение бойлера к металлическому водопроводу выполняется в такой последовательности:

  • подготавливаем место соединения (врезки): удаляем загрязнения и остатки краски;
  • устанавливаем на основную трубу хомут, подложив под него уплотнительную прокладку;
  • вооружившись дрелью, сверлим в трубе отверстие, проходящее через патрубок (при этом, диаметр отверстия подгоняем под диаметр втулки);
  • наносим резьбу и устанавливаем на нее сгоны (резьбовые соединительные элементы);
  • монтируем на место краны;
  • к кранам присоединяем трубы, которые затем подключаем к прибору.

Металлопластиковый

Металлопластик – это самый современный из всех вышеперечисленных материалов. Он отличается легкостью и прочностью, поэтому очень удобен в эксплуатации

Еще одно немаловажное достоинство металлопластиковых труб – это удобство способа установки: монтаж производится в открытую

Основные этапы подключения:

Что может понадобиться для установки бойлера своими руками?

Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:

  • профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
  • набор гаечных ключей или газовый аналог;
  • отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
  • строительная пакля или специальная монтажная лента;
  • запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
  • тройники в соответствии с диаметром водопровода и патрубками бойлера;
  • специальные шланги, защищённые армированием;
  • металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

  • трёхжильные медные или алюминиевые кабели и гофра;
  • мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.

Подключение к водопроводу из металлопластика

Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.

Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.

  1. Перекрывается подача воды в дом.
  2. С помощью трубореза в нужном месте разрезается металлопластиковая труба.
  3. В разрезы монтируются тройники.
  4. В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.

Подключение к сети — выбор кабеля и автомата

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.

При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.

На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).

А вот на экземплярах 12-15кВт идет только три фазы и земля.

Нулевой провод вообще не задействован в электроснабжении!

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.

Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

Для трехфазных водонагревателей с нолем:

Для трехфазных водонагревателей без ноля:

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения

Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение

Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.

Принцип действия водонагревательных приборов различного типа

Накопительный

Нагрев воды в случае накопительного принципа работы осуществляется в резервуаре с водой. Этот вид приборов для обеспечения горячей водой является наиболее распространенным. Их популярность объясняется привлекательностью цены и отсутствием специфических требований к электропроводке.

//www.youtube.com/embed/riDnpWhuKD8

Проточный

В проточном нагревателе вода прогревается, когда она подается через особую колбу, оснащенную электрическим нагревательным элементом. Такой прибор размещается непосредственно на кран с водой, которая поступает из водопровода. При таком принципе действия вода нагревается приблизительно до 30⁰С. К недостаткам относится то, что проточный нагреватель требует большое количество энергии, что не всегда под силу старым постройкам. По мощности потребляемой энергии устройства подразделяются на однофазные и трехфазные. Кроме того, одним из определяющих факторов является нагревательный элемент: спираль или ТЭН. Если вода в доме или на даче жесткая, то предпочтительней спиральный элемент нагревания. Стоит отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
